建工博海 HSB10 型钢挑架

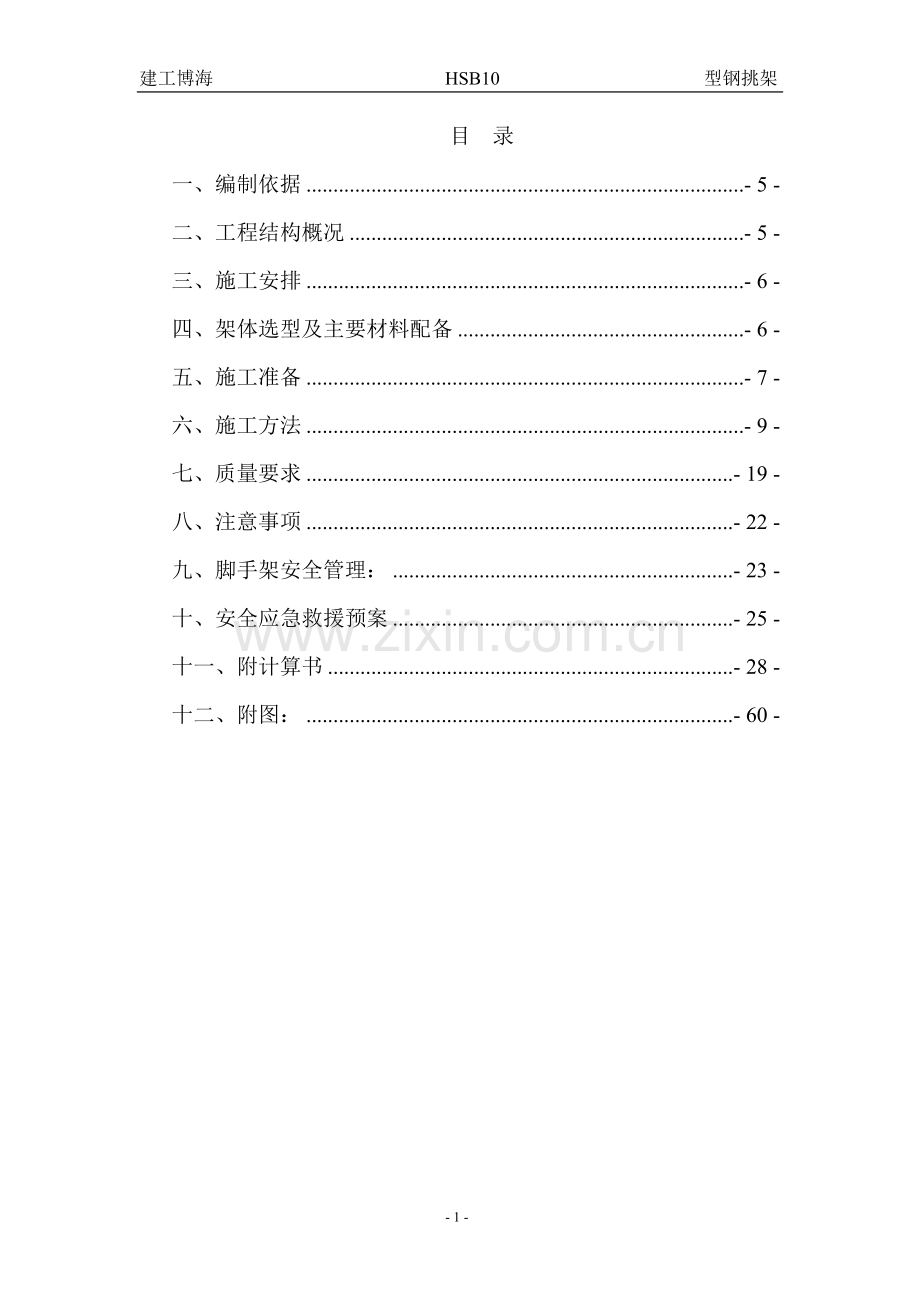

目 录
一、编制依据 - 5 -
二、工程结构概况 - 5 -
三、施工安排 - 6 -
四、架体选型及主要材料配备 - 6 -
五、施工准备 - 7 -
六、施工方法 - 9 -
七、质量要求 - 19 -
八、注意事项 - 22 -
九、脚手架安全管理： - 23 -
十、安全应急救援预案 - 25 -
十一、附计算书 - 28 -
十二、附图： - 60 -

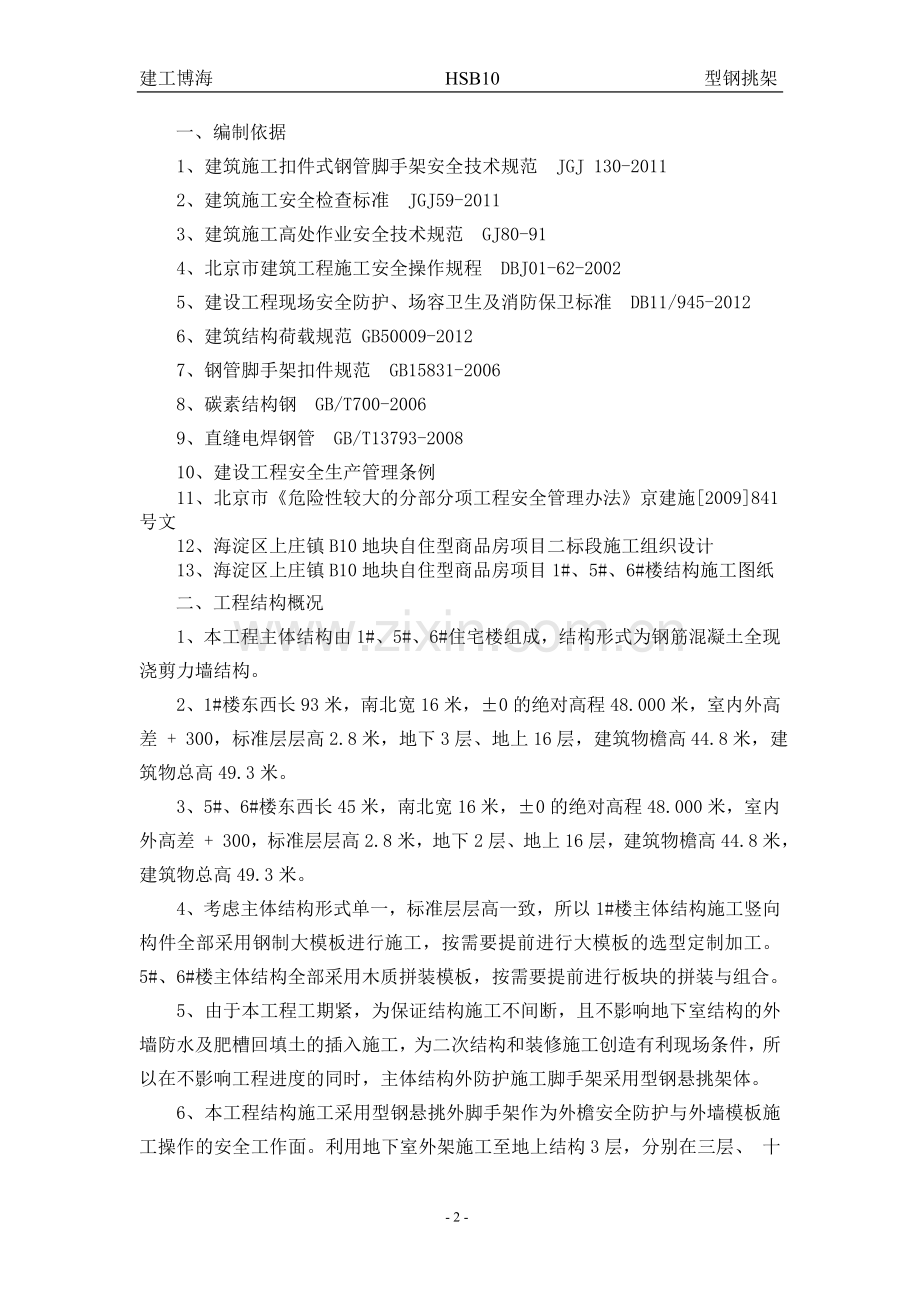

一、编制依据
1、建筑施工扣件式钢管脚手架安全技术规范 JGJ 130-2011
2、建筑施工安全检查标准 JGJ59-2011
3、建筑施工高处作业安全技术规范 GJ80-91
4、北京市建筑工程施工安全操作规程 DBJ01-62-2002
5、建设工程现场安全防护、场容卫生及消防保卫标准 DB11/945-2012
6、建筑结构荷载规范 GB50009-2012
7、钢管脚手架扣件规范 GB15831-2006
8、碳素结构钢 GB/T700-2006
9、直缝电焊钢管 GB/T13793-2008
10、建设工程安全生产管理条例
11、北京市《危险性较大的分部分项工程安全管理办法》京建施[2009]841号文
12、海淀区上庄镇B10地块自住型商品房项目二标段施工组织设计
13、海淀区上庄镇B10地块自住型商品房项目1#、5#、6#楼结构施工图纸
二、工程结构概况
1、本工程主体结构由1#、5#、6#住宅楼组成，结构形式为钢筋混凝土全现浇剪力墙结构。
2、1#楼东西长93米，南北宽16米，±0的绝对高程48.000米，室内外高差 + 300，标准层层高2.8米，地下3层、地上16层，建筑物檐高44.8米，建筑物总高49.3米。
3、5#、6#楼东西长45米，南北宽16米，±0的绝对高程48.000米，室内外高差 + 300，标准层层高2.8米，地下2层、地上16层，建筑物檐高44.8米，建筑物总高49.3米。
4、考虑主体结构形式单一，标准层层高一致，所以1#楼主体结构施工竖向构件全部采用钢制大模板进行施工，按需要提前进行大模板的选型定制加工。5#、6#楼主体结构全部采用木质拼装模板，按需要提前进行板块的拼装与组合。
5、由于本工程工期紧，为保证结构施工不间断，且不影响地下室结构的外墙防水及肥槽回填土的插入施工，为二次结构和装修施工创造有利现场条件，所以在不影响工程进度的同时，主体结构外防护施工脚手架采用型钢悬挑架体。
6、本工程结构施工采用型钢悬挑外脚手架作为外檐安全防护与外墙模板施工操作的安全工作面。利用地下室外架施工至地上结构3层，分别在三层、 十层顶板分2段搭设型钢悬挑平台。悬挑层设计砼结构板强度为C30，结构板厚为140、160、170mm。
三、施工安排
1、考虑主体结构形式单一，标准层层高一致，所以1#楼主体结构施工竖向构件全部采用钢制大模板进行施工，按需要提前进行大模板的选型定制加工。5#、6#楼主体结构全部采用木质拼装模板，按需要提前进行板块的拼装与组合。
2、由于本工程工期紧，为保证结构施工不间断，且不影响地下室结构的外墙防水及肥槽回填土的插入施工，为二次结构和装修施工创造有利现场条件，所以在不影响工程进度的同时，主体结构外防护施工脚手架采用型钢悬挑架体。
1、工期安排：
1#楼：2014年12月15日至2015年5月30日
5#、6#楼：2014年12月5日至2015年5月15日
双排外脚手架工程在2014年12月10日地上结构施工至三层顶板时开始搭设，随结构施工进度逐层上延，第一段施工至地上十层顶板时开始搭设第二段，随结构施工进度逐层上延至结构封顶。在第二段挑平台搭设完成后同时拆除第一段外脚手架及悬挑平台。预计2015年5月31日主体结构施工完毕同时拆除全部外脚手架与悬挑平台，进入外檐保温与装修施工阶段。
2、施工队伍：
搭设原则：安全第一，满足文明施工的要求，密切配合其它工种施工。
外施队成立专业脚手架班组，并设置专业工长负责管理。
3、劳动组织
生产负责人：刘红利
安全负责人：刘英欣
劳务负责人：刘青山、吴汉中
工人数量及分工： 经入场三级安全教育合格，有合格登高作业证的架子施工人员40人。
四、架体选型及主要材料配备
1、型钢悬挑扣件式钢管脚手架构造
①型钢挑平台设置在三层、十层顶板上，分2段设置悬挑，每段悬挑高度为19.6m、17.8m、均小于20m。
②脚手架支撑在Ⅰ20和Ⅰ18工字钢制作的水平挑梁上，挑梁末端由钢丝绳斜拉固定在本层结构板底的剪力墙（连梁）上，距结构板底垂直距离为100-150mm。
③钢丝绳分别选用直径Φ17对应Ⅰ20钢梁，总长5米，悬挑1.8米；和Φ14对应Ⅰ18钢梁，总长3米，悬挑1.2米，末端选用2道间距300mmΦ20圆钢锚环固定，第一道锚环距钢梁端头150-200mm。悬挑端在结构外侧剪力墙相应位置留设150*200孔洞穿过，在悬挑阳台无外剪力墙处，在外墙外皮内100mm处相应位置设置Φ20圆钢固定锚环一道。在钢梁设置完成后，无论是锚环还是剪力墙洞均应用木楔打紧，不得松动，并在悬挑端加载后和过程验收时进行检查验收。卸荷间距为每跨钢梁设置一道。
④脚手架用Φ48.3×3.6钢管和扣件搭设。在非阳台处里立杆距墙0.3m，在阳台处脚手架里侧立杆穿过悬挑阳台及空调搁板处预设Φ60PVC套管保证立杆上下贯通，里侧大横杆遇挑板立墙时预设PVC套管贯通，或者采用与主体结构联系杆件进行拉结，二者兼可采用但必须保证不得悬空。外侧大横杆在凸出部位外侧连续通过，不得中断。立杆横距为0.8m，立杆纵距1.5m，脚手架步高小于1.5m 。
⑤连墙件采用2步3跨，竖向间距不大于3m，水平间距不大于4.5m。
⑥施工活荷载为3kN/m2，同时考虑2层施工。
2、悬挑钢梁选用规格及主要材料供应计划

外墙通用Ⅰ18
阳台处Ⅰ20
进场时间
悬挑长度
1200mm
1800mm
2014.12.5
钢梁总长度
3000mm
5000mm
2014.12.5
数量（根）
500
400
2014.12.5
φ48.3-壁厚3.6
长杆(m)
12500
2014.12.5
小横杆(根)
2500
2014.12.5
直角扣件
个
10000
2014.12.5
对接扣件
个
2500
2014.12.5
旋转扣件
个
800
2014.12.5
50厚木脚手板
M2
500
2014.12.5
密目安全网
M2
12000
2014.12.5
锚环Φ20圆钢
t
5
2014.12.5
五、施工准备
施工前，生产、技术、专业工长及有关管理人员要召开碰头会，沟通情况。各班组要召开准备会进行动员，明确任务、统一思想、统一认识、统一作法、统一指挥、统一行动，专业工长要对外施队进行技术及安全交底，外施队要严格按交底进行施工。施工准备工作是做好每项工作的必要条件，施工准备工作的质量好坏，充分与否是决定该项工作成败的关键，因此必须引起各级管理人员和各班组的注意。
1、技术准备
（1）熟悉图纸及本施工方案。
（2）施工人员用工手续齐全，备齐特殊工种上岗操作证及培训证书，并报技术质量部备案。
（3）进行逐级技术交底：专业工长以书面形式向各班组进行交底，班组长再向工人进行交底，交底要有针对性，要针对关键部位提出具体安全措施和技术要求。
2、材料准备
（1）材料部门要根据现场计划提前作好材料进场准备工作，做到及时进场。
（2）材料要求
1）钢管：
黄色、外径48.3mm，壁厚3.6mm，应采用现行国家标准《直缝电焊钢管》（GB/T13793）中规定的3号普通钢管。其质量应符合现行国家标准《碳素结构钢》（GB/T700）中Q235-A级钢的规定。
必须进行防锈处理，即对进场钢管检查是否已做以下工作：除锈、内壁涂擦两道防锈漆、外壁涂防锈漆一道和黄色面漆,有严重锈蚀、压扁或裂纹的禁止使用。
2）扣件：
扣件进入施工现场应检查产品合格证，并应进行抽样复试，技术性能应符合现行国家标准《钢管脚手架扣件》GB 15831 的规定。扣件在使用前应逐个挑选，有裂缝、变形、螺栓出现滑丝的严禁使用。
直角扣件、旋转扣件、对接扣件。扣件采用可锻铸铁制作的扣件，其材质应符合现行国标《钢管脚手架扣件》（GB/15831）的规定。
扣件与钢管的贴合面必须严格整形，保证与钢管扣紧时接触良好。
扣件活动部位应能灵活转动，回转扣的两旋转面间隙应小于1mm。
当扣件夹紧钢管时，开口处的最小距离不小于5mm。
扣件表面应进行防锈处理。
3）脚手板：
脚手板厚度不小于50mm，宽度不小于200mm。
不得有开裂、腐朽。
4）密目网：绿色密目网其材质和质量应符合《建筑施工安全检查标准》（JGJ59-2011）的要求, 选用集团指定的合格供方，南、北区尽量统一厂家。
5）钢梁：
悬挑脚手架用型钢的材质应符合现行国家标准《碳素结构钢》GB/T700或《低合金高强度结构钢》GB/T1591的规定。
6）锚环：
用于固定型钢悬挑梁的U形钢筋拉环材质应符合现行国家标准《钢筋混凝土用钢 第1部分：热轧光圆钢筋》GB1499.1中HPB300级钢筋的规定。
7）钢丝绳
任一种直径的不合格钢丝数不得超过一根。
如果任一种直径的不合格钢丝数为两根或两根以上，则应对该种直径的其他钢丝逐根进行不合格项目的试验。若不合格的钢丝数不大于同种直径钢丝数的4%(修约成整数)，则该钢丝绳合格。同一根钢丝有多项不合格时，只按一根计算。
制造厂应提供必要的试样、设备和人力。
钢丝绳的包装、标志及质量证明书按GB/T2 104的规定。
3、现场准备
（1） 各种扣件应分开堆放，不同长度的钢管要分开码放。
（2）结构施工中注意保留好穿墙螺栓等固定架子和外墙模板所需的铁件。
（3）操作面内杂物应及时清理干净。
4、人员准备
（1）脚手架施工设专业工长2名，对其安装、拆除、检查和围护进行管理；同时设安全监督检查人员4名，确保脚手架的搭设和使用符合方案要求；需架子工40人，5人一组，互相配合。
（2）架子工须体检合格并经《特种作业人员安全技术管理规则》考核和
安全教育培训合格，持证上岗。
六、施工方法
1、工字钢梁悬挑式脚手架的搭设、拆除工艺流程
①搭设工艺流程
结构施工时预埋锚环→安装悬挑梁→搭设底部水平杆及其临时支撑→铺操作脚手板→逐根树立立杆，随即与扫地杆扣紧→装扫地小横杆并与立杆或扫地杆扣紧→铺脚手板→安装第一步大横杆（与各立杆扣紧）→安装第一步小横杆→第二步大横杆→第二步小横杆→设置预埋件、地锚→设置钢丝绳→连墙杆→接立杆→加设剪刀撑→铺脚手板→挂安全网→架体验收
②拆除工艺流程
安全网→护身栏→挡脚板→脚手板→剪刀撑→小横杆→大横杆→立杆→连柱杆→水平安全网→卸荷
2、脚手架搭设要求与措施
①预埋锚环及悬挑钢梁
结构施工时，按本方案的要求预埋各种预埋件，预埋位置必须准确，位置偏差不超过10mm。悬挑梁末端采用预埋两道Ｕ型锚环固定，间距200~300mm，第一道锚环距钢梁端头150-200mm，锚拉环采用φ20钢筋，做成 “Ｕ”字型，宽度为150mm，高度为400mm，采用机床加工并冷弯成型，地脚锚固长度不小于300mm，末端加弯钩，埋在楼板下铁下侧。在本层楼板钢筋绑扎时，按照悬挑钢梁布置图弹线准确布置拉环。浇筑混凝土过程中，派专人看护。预留洞160 mm ×250mm，作为穿墙悬挑梁用在墙体施工时留设，避免支搭悬挑钢梁时剔凿，留洞应尽量避开主筋和墙体暗柱。结合设计图纸要求，当预留洞尺寸>200mm 时，墙体水平筋应尽量避开洞口敷设，若将水平筋切断则应设置洞口加筋，见下图：
锚环见下图：

悬挑型钢分别采用5米长I20和3米长I18长的工字钢，悬挑支点应设在结构梁上，不得设置在外挑阳台或悬挑板上，悬挑端应按梁长起拱0.5%—1%。悬挑钢梁应按架体立杆位置对应设置，每一纵距设置一根，在工字钢上按立杆位置焊接直径为25mm长200mm的二级钢短钢筋，使竖向钢筋插入脚手架立杆内部，保证架子根部的稳定性，防止钢管位移。见下图：

悬挑钢梁阳台做法
悬挑钢梁放入预留的锚环或预留墙洞内后必须用木楔子楔实、楔紧，保证悬挑钢梁牢固，不晃动。悬挑工字钢安装完成后，在悬挑工字钢上铺设临时施工脚手板和挡脚板。铺设宽度不得小于700mm，不得有悬挑板、探头板，脚手板的材质必须符合本方案的相关规定。
②立杆
1）立杆支设位置必须按本方案大样图执行。施工前专业工长应对操作人员进行详细施工技术安全交底。立杆用扣件与上横杆联结，拧紧力矩不得大于65N.m。建筑物转角处横杆应建立一一对应的连接方式，并用扣件联结牢固，末端超出扣件的长度不应小于150mm，建筑物转角处应设置横向斜撑。
2）立杆支设时，先支设大横杆（纵向水平管）两端的立杆，再支设大横杆中间的立杆。立杆支设时，里、外排立杆同时支设，并及时用小横杆联结。立杆的接长采用对接，相邻立杆接头位置不可设置在同一步距内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm；各接头中心至主节点的距离不宜大于步距的1/3。
③纵向水平杆(大横杆)
1）大横杆步距为1.5m，设置在立杆内侧，其长度不宜小于3跨。
2）横杆的接长采用对接扣件连接，对接扣件应交错布置，两根相邻纵向水平杆的接头不宜设置在同步或同跨内，不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm。各接头中心至最近主节点的距离不宜大于纵距的1/3。同一排大横杆的水平偏差不大于该片脚手架总长度的1/250，且不大于50mm。如下图：

3）操作层外排架距主节点600mm和1200mm高度处各搭设一根纵向水平横杆作为防护栏杆。
4）脚手架必须连续设置纵向扫地杆。纵向扫地杆钢管中心距工字钢顶面不得大于200mm。脚手架底部主节点处应设置横向扫地杆，其位置应在纵向扫地杆下方。
④横向水平杆(小横杆)
1）主节点处必须设置一根横向水平杆，横向水平杆应放置在纵向水平杆上部，用直角扣件连接且严禁拆除。主节点处两个直角扣件的中心距不应大于150mm。
2）小横杆靠墙一端至墙装饰面距离不宜大于100mm。
3）小横杆要贴近立杆布置，在相邻立杆之间根据需要加设1～2根，搭于大横杆之上并用直角扣件扣紧。在任何情况下，均不得拆除作为基本构架结构杆件的小横杆。
4）小横杆在立杆的位置应按上下步距合理地设置在立杆两侧，这样可抵消立杆因上下小横杆偏心荷载所引起的纵向弯曲，使立杆基本上处于轴心受力状态。
5）操作层上非主节点处的横向水平杆，需根据支承脚手架的需要等间距设置，最大间距不应大于纵距的1/2。
⑤连墙件
1）采用刚性连墙杆，采用2步3跨梅花型布置，连墙杆的竖向间距为两倍步高即3米，横向间距为立杆纵距的3跨即4.5米，在脚手架上从底层第一步纵向水平杆开始均匀地布置足够多的牢固的连墙点，连墙点的位置在与立杆和大横杆相交的节点处，离节点的距离不宜大于300mm。
2）在脚手架周边的端头（包括顶端）以及转角处，要加密连墙杆，在实际施工中需要临时拆除连墙杆时，必须采取有效的补救措施并得到技术部和安全部的允许，以防止立杆失稳。
3）连墙件中的连墙杆或拉筋呈水平布置，当不能水平设置时，与脚手架连接的一端应下斜连接，不应采用上斜连接。
4）连墙件必须采用可承受拉力和压力的构造，连接件应与结构实体里外侧利用双扣件同时固定，稳固连接、支顶，另一端与脚手架里外侧同时连接，连墙件可设置在门窗洞口或结构墙体上，严禁连在窗框、雨水管等稳定性差的部件上，以免脚手架失稳。连墙件节点见下图。

剪力墙处连墙件 洞口（同阳台）处连墙件

⑥剪刀撑
1）从架子两端转角处开始沿高度、水平方向连续设置，每道剪刀撑宽度6m。斜杆与水平面的倾角为60°。
2）剪刀撑斜杆的接长采用搭接，搭接长度不应小于1m，采用3个旋转扣件固定，端部扣件盖板的边缘至杆端距离不应小于100mm；剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线至主节点的距离不宜大于150mm。
⑦脚手板
1）作业层脚手板沿纵向满铺、铺稳，距墙面120～150mm；脚手板之间以及脚手板与脚手架之间用16＃铅丝拧紧。
2）脚手板设置三根横向水平杆上。当脚手板长度小于2m，可采用两根横向水平杆支承，但应将脚手板两端与其可靠固定，严防倾覆。
3）脚手板对接平铺时，接头处必须设两根横向水平杆，脚手板外伸长应取130～150mm，两块脚手板外伸长度的和不应大于300mm。
4）脚手板搭接铺设时，接头必须支在横向水平杆上，搭接长度应大于200mm，其伸出长度水平杆的长度不应小于100mm。

5）作业层端部脚手板探头取150mm，其板长两端均应与支承杆可靠地固定。
⑧安全防护
1）栏杆和挡脚板均应搭设在外立杆的内侧，上栏杆上皮高度为1.2m，中栏杆应居中设置；挡脚板高度不少于180mm，立挂密目安全网；顶层作业面内立杆内侧应设一道防护杆。
2）沿脚手架外立杆内侧满挂密目安全网，用14＃镀锌铁丝绑扎牢固，不留缝隙，四周应交圈。
3）悬挑层底层满铺脚手板及兜设大眼安全网并与结构封严绑牢；操作层铺脚手板，下层设大眼安全网，并与结构封严绑牢；中间每隔4层兜设大眼安全网并与结构封严绑牢。
4）所有进入楼内的通道上方均必须用钢管搭设防护棚，防护棚应宽于出入口宽度。其大小为：4.0m×3.5m×3.5m(长×宽×高)，顶棚用双层脚手板，设两道防砸棚，间距为0.5m，上部铺满50mm厚的脚手板。在出人口两侧采用双立杆，立杆横向间距0.75m，纵向间距1.8m，大横杆步距1.65m，小横杆间距1.8m，立柱用短管斜撑相互联系。门洞两侧分别增加两根斜腹杆，并用旋转扣件固定在与之相交的小横杆的伸出端上，旋转扣件中心线至主节点的距离在15cm内。当斜腹杆在1跨内跨越2个步距时，应在相交的大横杆处增设一根小横杆，将斜腹杆固定在其伸出端上；斜腹杆宜采用通长杆件，必须接长时用对接扣件连接。并用密目安全网封闭。见下图。

⑨脚手架的卸荷：本工程中悬挑脚手架采用直径φ14/I18（φ17/I20）的钢丝绳斜拉的措施卸荷，悬挑钢梁与外立杆的交点处设置一卸荷点，钢丝绳从钢梁底部兜紧，且与结构外墙或边梁拉接牢固，每跨一道,同层设置，垂直距离2.6米，位于板底垂直距离100-150mm处。其它层依靠刚性连墙件固定，不再增加卸荷点。
具体做法见下图：

2）卸荷吊件用花篮螺栓和φ14（φ17）钢丝绳组成，卸荷吊件安装好后，拧动花篮螺栓使吊件拉紧程度达到基本一致，受力均匀。钢丝绳接头位置应设置安全弯，以便检查钢丝绳的松动情况。

钢丝绳与墙体的连接

钢丝绳与工字钢的连接
⑩钢梁悬挑架角部做法：采用3米长I20工字钢正常挑出1.2米，悬挑钢梁末端让出端头100mm，上部设置C18槽钢跨梁2侧与下部I20工字钢梁满焊接连接成一整体，所有端头均采用直径φ17卸荷钢丝绳斜拉进行加强。
角部加强做法见下图：

⑾脚手架与卸料平台、塔吊的架体关系
1）卸料平台宽度为3.0m，长度为4.5m，其所在位置将切断脚手架立杆及横杆，被卸料平台断开处要求脚手架加设横向斜撑，在上部断开处同时要求墙体连墙件加密处理，各断开的悬空立杆底部加装Φ14钢丝绳。当卸料平台提升时，将上部平台所在位置的脚手架断开，断开前在邻近断开处上方的主节点拉结钢丝绳，并在断开处的两侧及上部加设横向斜撑；卸料平台提升完毕后，将平台所在位置下方的脚手架接高至平台底，并用相应的连墙件连接牢固。

2）塔吊附着臂安装时要求穿入脚手架横、纵杆之间，不得接触架体杆件，附着臂穿入架体位置的立面安全网应开洞并在洞口四边绑扎牢固。塔吊附着高度、附着臂长度应由专业设备公司提供参数，在脚手架搭设时，根据参数对架体进行微调，以满足上述要求
③脚手架使用要求与措施
1)脚手架搭设完成后，工长必须组织技术、安全人员进行验收，验收合格办理手续后方可投入使用。
2)结构施工阶段，双排架只作为防护用架，结构支撑架、泵管固定架不得与防护架相连，施工荷载不得大于300kg/m²，严禁使用架子起吊重物。
3）脚手架使用时，应避免交叉作业，作业面不得超过一层，并在上层作业面满铺脚手板封严，工长做好交底，不得乱扔杂物。
④脚手架拆除要求与措施
1）脚手架拆除前应由单位工程负责人召集有关人员对工程进行全面检查与签证，确认建筑物已施工完毕，确已不需要脚手架时方可拆除。
2）脚手架拆除前先对架子工进行技术、安全交底，把脚手架上的存留材料、杂物等清理干净，并应设置警戒区，设专人负责警戒。
3）脚手架拆除应按“由上而下，先横杆后立杆，先搭后拆，后搭先拆”的原则进行，严禁先拆除或松开下层脚手架的杆件连接和拉结。
4）脚手架拆除自上而下逐步拆除，一步一清，不得采用踏步式拆法，不准上下层同时作业，拆除大横杆、剪刀撑时应先拆中间扣，然后托住中间，再解端头扣。
5）连墙件应随脚手架逐层拆除，分段拆除时高差不得大于两步，否则应增加临时连墙件。
6）拆除的各构配件严禁抛掷至地面。
七、质量要求
1、工字钢及钢丝绳的采购必须选用正规厂家的合格产品，并保证有相关的检测报告与材质证明文件。
2、钢梁的规格、型号、长度、设置位置应严格按照方案附图施工，地锚及拉环应严格按照规范设置，悬挑平台经检查验收合格后方可进行钢管扣件脚手架的搭设，后续施工中应严格管理制度如需拆改架体必须上报项目部形成拆该方案后再进行改动。
3、立杆不能错接，应使用对接接头，接头扣件开口应朝上或朝内防入雨雪：对接扣件应交错布置，两个相邻接头不应设在同步同跨内，错开距离不得小于500mm，立杆接头中心距主节点距离不应大于步距的1/3，全部立杆都必须用直角扣件与大横杆扣紧，以保证整体立杆共同工作。
4、立杆之中的一根对接，立杆顶端应高出结构在施面大于1.2m，立杆的垂直偏差，使其全高垂直偏移不大于1/1000（全高不大于50mm）。
5、纵向水平杆（大横杆）：大横杆设在立杆内侧小横杆之下，第一排扫地杆距底300 mm，垂直间距不得大于1.8米。大横杆必须与立杆扣紧不得遗漏，大横杆对接同立杆要求，大横杆的长度不宜小于3跨，并不小于5m，同一排纵向水平的偏差不大于5mm。
6、小横杆：每一主节点必须设置一根横向水平杆，对双立杆则设于双立杆之间，相邻立杆之间需加设一根小横杆。横向水平杆伸出大横杆外长度不宜小于150mm。
7、水平拉结：在隔层利用刚性连墙杆件拉结固定，按照二步三跨设置刚性连接件，同时应满足垂直距离不大于3m，水平间距小于4.5m。
8、剪刀撑：在脚手架外侧立面沿着整个长度和高度连续设置双向剪刀撑，在转角处剪刀撑必须连续通过，且保证转角两侧均有水平拉结，确保架体可以形成整体稳定。每道剪刀撑跨越立杆根数为7～9根之间，每道剪刀撑宽度不应小于4跨，且不大于9m，斜杆与水平面的倾角在45o～60o之间，最下面的斜杆与立杆的连接点离地面不宜大于500mm，斜杆接长采用对接扣件，除斜杆两端扣紧外，中间应增加2～4个扣结点。
9、护栏和挡脚板：在铺脚手板的操作层上必须设二道护栏和挡脚板，设在外排立杆内侧，上栏杆高度为1.2m，中栏杆居中设置，挡脚板也可用设一道离脚手板200～400低栏杆代替。脚手板应铺设严密、牢固、平稳、靠墙一侧脚手板离墙面不宜大于150mm，距墙过大应有防坠物措施，加侧向挡板或用大眼网兜封。脚手板两端用10#铅丝固定牢靠。
10、安全网：脚手架外侧立面采用防尘、防噪音密目安全网满封，下口封严，在操作层设水平兜网，应满铺脚手板，安全网必须与架管连接严密牢固，严禁使用损坏和腐朽的安全网。
11、锚环：用于固定型钢悬挑梁的U形钢筋拉环或锚固螺栓材质应符合现行国家标准《钢筋混凝土用钢 第1部分：热轧光圆钢筋》GB1499.1中HPB235级钢筋的规定。
12、钢丝绳：钢丝绳拆股钢丝应符合下述要求:a) 任一种直径的不合格钢丝数不得超过一根。b) 如果任一种直径的不合格钢丝数为两根或两根以上，则应对该种直径的其他钢丝逐根进行不合格项目的试验。若不合格的钢丝数不大于同种直径钢丝数的4%(修约成整数)，则该钢丝绳合格。同一根钢丝有多项不合格时，只按一根计算。c) 需方的验收，可委托有钢丝绳检定资格的检测部门进行。
13、钢管：外径为48.3mm，壁厚为3.6mm，钢管应平直光滑，无裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道。钢管应有产品合格证，必须涂有防锈漆并严禁打孔。
14、扣件：扣件进入施工现场应检查产品合格证，并应进行抽样复试，技术性能应符合现行国家标准《钢管脚手架扣件》GB 15831 的规定。扣件在使用前应逐个挑选，有裂缝、变形、螺栓出现滑丝的严禁使用。
15、木脚手板：松木制作，其长度为2～6m，厚度不小于50mm，宽度23～25cm，不得使用有腐朽、裂缝、斜纹及大横透节的板材。两端头应设直径为4mm的镀锌钢丝箍两道。安全网：宽度不得小于3m，长度不得大于6m，必须用维纶、棉纶、尼龙等材料，严禁使用损坏或腐朽的安全网和丙纶网。密目安全网只准做立网使用。
16、脚手架搭设要求、允许偏差应满足下表要求
项次
项目
技术要求(mm)
容许偏差(mm)
检查工具
1
验收垂直度偏差
/
±100
经纬仪或线坠卷尺
2
间距
步距
1500
±20
钢板尺
纵距
1500
±50
排距
800
±20
3
水平杆
高差
一根杆的两端
/
±20
水平尺
同跨内外步杆高差
/
±10
4
横杆外伸长度偏差
/
-50
钢板尺
5
扣件
安装
主节点处各扣件中心点相互距离
≤150
≤150
卷尺
同步立杆上两相邻对接扣件的高差
≥500
≥500
立杆上对接扣件距主节点的距离
≤H/3
≤600
横杆上对接扣件距主节点的距离
≤l/3
≤500
扣件螺栓拧紧力矩
40～65N·m
40～65N·m
扭力扳手
6
剪刀撑与地面的倾角
45o～60o
45o～60o
角尺
7
脚手板
外伸长度
对 接
130～150
130～150
卷尺

八、注意事项
1、操作层上的施工荷载2700N/m2，严禁超载。脚手架分段搭设好后，由总工程师组织公司安全、技术等部门联合分段办理脚手架验收，验收合格方准使用，在使用过程中不允许任意拆改脚手架，若需做局部拆改时，需经施工技术负责人同意，由架子工操作。
2、六级及六级以上大风和雨、雪天应停止脚手架作业，雨雪后上架操作应有防滑措施，应扫积雪。
3、应设专人负责对脚手架进行检查，特别对大雨、大风、解冻后，对脚手架进行检查，重点检查项目：地基是否积水，脚手架立杆沉降否，各结点处杆件的安装，拉接，支撑，安全防护措施是否符合要求。
4、工地临时用电线路的架设及脚手架接地避雷措施等应按国家现行标准《施工现场临时用电安全技术规范》的有关规定执行，经过脚手架的电线要严格检查并采取安全措施，在脚手架上的电焊机、振动器必须设在干燥的木板上。
5、脚手架在下列阶段进行检查与验收
（1）预埋件完工后；
（2）作业层上施加荷载前；
（3）搭设完6～8m高度后；
（4）达到设计高度后；
（5）遇有六级大风与大雨后，冻结地区解冻后；
（6）停用超过一个月。
（7）脚手架拆除前。
6、脚手架使用中，应定期检查下列内容：
（1）杆件的设置和连接，连墙件、支撑、戗杆及钢丝绳等构造应符合规范和方案要求；
（2）立杆应无悬空；
（3）扣件螺栓应无松动；
（4）安全防护措施应符合规范要求；
（5）应无超载使用。
九、脚手架安全管理：
1、脚手架搭设人员必须是经过按现行国家标准《特种作业人员安全技术考核管理规则》（GB 5036）考核合格的专业脚手架工。上岗人员定期体检，合格者方可持证上岗。搭设脚手架人员必须戴安全帽、系安全带、穿防滑鞋。
2、作业层上的施工荷载符合设计要求300kg/㎡，不得超载，且不得集中堆载 。不得将模板支架、缆风绳等固定在脚手架上；严禁悬挂起重设备。
3、在脚手架使用期间，严禁拆除主节点处的纵、横向水平杆，纵、横向扫地杆和连墙杆等重要受力杆件。
4、若在使用中发现钢丝绳的安全弯钩被拉直，立即向安全及技术部门报告。
5、操作层脚手板与结构外皮缝隙处用安全网兜牢。
6、操作层外侧设挡脚板，其高度不低于180mm，并于操作层往上设两道护身栏。
7、操作层满铺脚手板，脚手板连接牢固，铺设严密，不得有探头板。
8、脚手架端头处，挡脚板、护身栏同样设置，并于外侧满挂安全网。
9、脚手架各杆件相交伸出的端头，均要大于1000mm，以防杆件滑脱。
10、脚手架搭设前由专业工长对操作者进行交底，所有人员必须持证上岗，非脚手架工严禁操作，脚手架未搭好之前非脚手架工严禁上脚手架。
11、脚手架搭设完毕，逐段经过验收合格后，才能使用；注意保护好安全网，未经同意，任何人不得擅自拆解安全网，不得擅自拆改脚手架。
12、大风、大雨后，对脚手脚手架要及时进行检查，发现问题及时处理。
13、在脚手架上同时进行分层作业时，各作业层之间应设置可靠的防护棚挡(在作业层下搭棚布或小孔强网等)以防上层坠物伤及下层作业人员。
14、必须有良好的防电、避雷装置，脚手架、垂直运输架等有可靠的接地装置。在脚手架各转角部位焊接Φ10钢筋作为避雷装置，钢筋应高出架体1.5m，下部接地2m。在施工期间遇有雷电时，钢脚手架上的操作人员应立即离开。
15、在脚手架上进行电、气焊作业时，必须有防火措施和专人看守。
16、首层出入口设防护棚，棚上满铺脚手板、挂安全网。
17、电梯井口、各种洞口周围及楼梯段边均设置防护栏杆。
18、施工外用电梯两侧设防护栏，卸料平台口设活动防护栏杆。
19、搭拆脚手架时，地面设围栏和警戒标志，并派专人看守，严禁非操作人员入内。
20、双排架子外排里侧应满挂安全网，操作层脚手板与结构外皮缝隙处用安全网兜牢。
21、大横杆的搭设应错开布置在立杆的内外两侧，以减少立杆偏心受载情况。
22、在脚手架上同时进行分层作业时，各作业层之间应设置可靠的防护棚挡(在作业层下搭棚布或小孔强网等)以防上层坠物伤及下层作业人员。
23、施工区域内搭设的人行马道须钉防滑条，其两侧设置防护栏。
24、安全生产的方针是“安全第一，预防为主”。建立健全安全管理组织机构，落实个人责任制。
25、时刻注意进行安全知识教育。施工人员开始操作前，主管人员必须对其进行面对面的技术安全交底，对施工方法及措施详细说明，并对施工环境及所需防护用具作全面、认真的检查，消除隐患。对所有施工人员均进行上岗前的安全培训，组织学习上级颁发的文件法规。
26、施工操作人员必须持证上岗，凡患有高血压、心脏病、恐高症等病或感身体不适的人员不许从事高处架子作业。安全带要求高挂低用。严禁酒后作业、带病作业。
27、脚手架材料进场后有关人员必须对其逐一进行检查，合格品才能使用，要求钢管表面无裂缝、孔洞、结疤、毛刺、深划道或压痕。外径不同的钢管严禁混合使用。安全网必须有厂家提供的合格证。
28、搭设时及时设置连墙件。拆架时，不过早拆除连墙件。开始搭设立杆时应每隔6跨设置一根抛撑，直至连墙件安装稳定后，方可拆除。
29、作业层临边必须设两道护身栏，并绑好挡脚板，护身栏上道高1.2m，下道居中。脚手板必须满铺，板头应压牢。要及时在外架体内每四层水平方向设一道大眼安全网。在架子、马道等出入口上方必须搭设双层木脚手板进行防护。整个马道外侧和架子临空面用密目安全网封严，挂网绑丝不小于16#铅丝。
30、扣件螺栓拧紧扭力矩必须控制在40至65 N·m。
31、架子搭设好后由公司组织技术、安全和生产有关人员检查验收，符合要求后方可使用。
32、架子使用人员上架子注意安全防止坠落。脚手架只能用于上人操作，不得用其加固模板，不得堆放材料及施加其它施工荷载。严格满足结构施工荷载300kg/m2，装修施工荷载300kg/m2的要求，不得集中堆载。
33、架体使用期间严禁拆除纵横向水平杆，纵横向扫地杆及连墙件，以免影响架体的稳定，若因作业需要不得不拆除某些杆件和连墙件时，应征得项目部技术人员的同意，并采取可靠的弥补加固措施。
34、钢管上严禁打孔。
35、操作层上的施工荷载应符合设计要求，不得超载；
36、不得将模板支撑、缆风绳、泵送混凝土管等固定在脚手架上，严禁任意悬挂起重设备；
37、六级及六级以上大风和雾、雨天应停止脚手架作业，雨后上架操作应有防滑措施。
38、在脚手架使用期间，严禁任意拆除下列杆件：主节点处的纵、横向水平杆，纵、横向扫地杆；
39、连墙杆撑；要拆除上述任一杆件均应采取安全措施，并报主管部门批准。严禁在脚手架基础及其邻近进行挖掘作业，否则应采取安全措施，并报主管部门批准。
40、在脚手架上进行电、气焊作业时，必须有防火措施和专人看守；
41、工地临时用电线路的架设及脚手架接地、避雷措施等应按国家现行标准执行。
十、安全应急救援预案
（一）预案说明
1、根据《中华人民共和国安全生产法》为了保护企业从业人员在生产建设过程中的身体健康和生命安全，保证在建筑施工中出现生产安全事故时，能够及时进行应急救援，最大限度降低人员和财产损失，特制定该工程脚手架与高处坠落专项应急救援预案，必须严格遵照执行。
2、应急救援指挥组
指挥长：赵培霞
副指挥长：邓振杰
成员：刘红利、刘英欣
3、抢险突击队名单如下：
队长：邓振杰
组员：刘红利、刘英欣、楚艳华、张振浩
4、岗位职责
（1）指挥长：负责召集领导小组成员，下达指令，决策救援目的、方案、步骤等重大事项，统一协调指挥救援实施全过程。
（2）副指挥长：负责整体指挥事故现场救援，掌握现场实际情况，督促救援方案的落实实施，了解现场伤员情况，遇有特殊情况，及时果断调整救援方案。
（3）指挥职责：
1）执行指挥长指令，按照救援方案、步骤负责指挥现场救援行动，争时间，抢速度，把事故造成的损失减少到最小程度。
2）协调应急救援过程中出现的其它问题。
3）负责对伤员治疗情况跟踪。
4）配合上级部门，参与事故的调查和处理。
5）救援完成，事故现场处理完后与相关部门确认恢复生产条件，及时恢复生产。
（4）应急救援领导小组其它人员职责：
1）按照自己专业岗位职责，服从指令，根据救援方案、步骤，尽职尽责，搞好专业协调。
2）积极参与现场救援，随时根据救援过程中的情况变化，参与特殊问题处理，完善救援行动全过程。
3）事故、事件救援完成后，在施工现场恢复生产过程中尽到自己专业岗位职责。
（5）应急救援实施机构职责：
1）立即赶赴事故现场，了解情况协助总指挥实施救援预案。
2）观察现场情况，判断现场仍然存在的不安全状态，采取处理措施，尽可能减少人员及财产损失，防止事态扩大。
3）协助上级事故调查，收集整理与事故处理有关的各种资料。
4）事故现场处理完后，确认恢复生产条件，对模架的修复重搭进行正式验收，协助恢复生产。
5）救援组成员，按照本单位、本岗位，应急预案责任分工，服从指挥，各尽其职，参与完善救援行动。
5、事故报告程序流程图
第一时间报告
事故目击人

离事故突发地最近的项目领导
（含专业工长及级别以上的项目任何领导）

迅速前往事发地点开展救治工作，并电话直接联系项目经理

同时拨打外部报警电话

通知现场
