变电站环境综合改造工程施工方案.doc

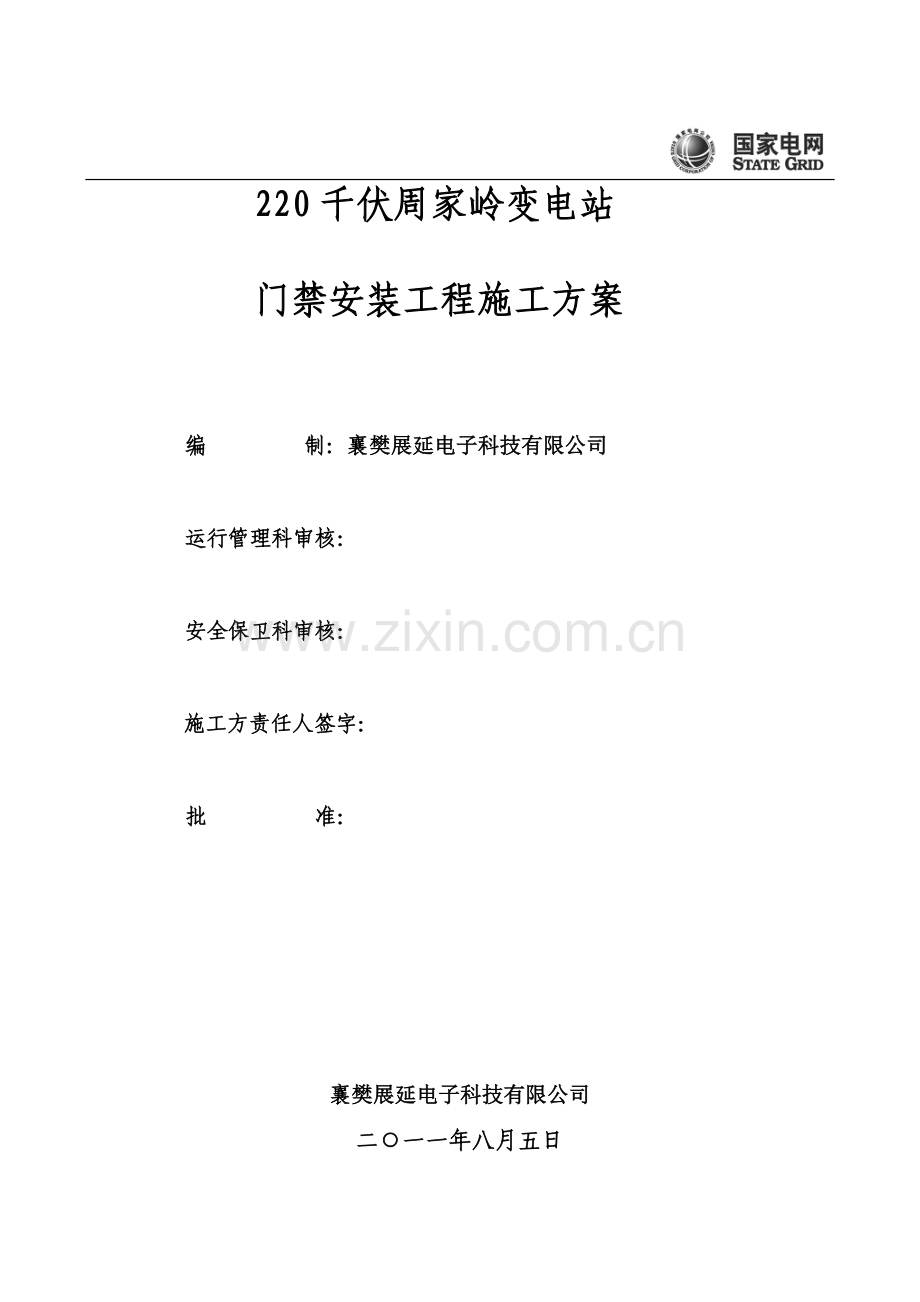

变电站环境改造工程施工方案220千伏周家岭变电站门禁安装工程施工方案编 制：襄樊展延电子科技有限公司运行管理科审核：安全保卫科审核：施工方责任人签字：批 准：襄樊展延电子科技有限公司二一一年八月五日220千伏周家岭变电站门禁安装工程施工方案一、编制依据、说明根据有关标准及图纸，我们编制了本施工方案，作为220千伏周家岭变电站环境综合改造工程施工的初步方案。1、编制依据(1) 现行工程建设施工标准、规程、规范和验评标准(2) 电力建设安全施工管理规定(3) 荆州供电公司变电中心220KV周家岭变电站环境综合改造计划及施工图纸。2、编制说明(1)本施工方案是依据上述资料和我们建设同类型变电站的经验编制的，如有与本工程实际情况不一致的地方，我们将随时对施工方案进行修改和补充，以达到切实指导施工的目的。(2)本施工方案作为220千伏周家岭变电站场境综合改造工程施工方案，与我们编制的其它相关文件一起组成完整的施工方案。二、工程概况与工程量1、工程概况220kV周家岭变环境整治工程是由全站围墙、道路及部分下水、主控综合楼及高压室、设备区电缆沟（不含通讯沟）、巡视道及设备基础、全站绿化等六个项目组成。（1）围墙改造工程包括：站内围墙改为塑料分格清水墙，临街围墙加高至2.3米后，墙面喷涂石头漆；新建生活楼部分围墙等项目。详细见围墙改造工程施工方案。（2）道路改造工程包括：拆除全部道路缘石；新建全站道路；原道路雨水井改为道路两侧草坪。详细见道路改造工程及雨水井改造工程施工方案。（3）主控综合楼及高压室改造工程包括：主控综合楼及10kV高压室外墙贴瓷砖；主控综合楼钢屋顶拆除，墙面、地面、天棚、强弱电改造；门窗更换及给排水施工等项目。详细见主控综合楼及高压室改造工程施工方案。 （4）电缆沟改造工程包括：全站电缆沟压顶、盖板更换、电缆整理、托架刷防腐漆、砖砌防火墙改为防火包等项目。详细见电缆沟改造工程工程施工方案。 （5）场地及设备基础改造工程包括：场地巡视道及操作坪台改造；设备基础贴花岗岩；主变压器油池线石更换及更换油池内标卵石；拆除所有消防箱，新建消防小室1间，220KV及110KV设备区引下线改双接地等项目。详细见场地及设备基础改造工程施工方案。（6）生活区及生产区绿化改造等项目。详细见电缆沟改造工程工程施工方案。（7）高压室天沟及全站设备、钢结构、水泥杆防腐刷漆。三、工程目标1、技术质量目标:技术质量符合有关施工标准、规程、规范和图纸标准的要求,工程合格率100。2、安全目标:(1)不发生人身轻伤及以上事故；(2)不发生一类障碍及以上的责任性设备及电网事故；(3)不发生火灾事故；(4)不发生同等级交通事故；(5)不发生机器具损害事故(6)控制未遂及异常3工期目标: 90日历天数。四、工程组织措施1工程管理机构项 目 管 理：荆州供电公司生技部技术质量管理: 变电中心运管科安全监督管理: 变电中心安保科施工总承包单位: 湖北荆力工程总承包有限责任公司现场施工单位:湖北荆力工程总承包有限责任公司变电分公司2施工现场组织机构项目经理：夏 斌现场施工技术员：邹祖武现场施工工作负责人：夏斌 邹祖武 管宏清 邵平 王忠良 白翔 万里程安全员： 桑跃飞 夏斌 邹祖武技术质量及资料员：严晶晶 曹久斌材料员：方扬 五、 工期、进度计划：（附后） 六、 施工总平面布置220KV设备区主变区 主控制楼 10KV设备区110KV设备区进站大门生活区（材料及机具堆放处）1、施工现场平面布置施工过程中，由于工程施工面积较大，设备区地面与电缆沟、主控楼、高压室装修同时施工，工期又比较紧，且各相关工程同时展开，施工人员复杂，材料运输、交叉施工麻烦，所以要求施工现场平面有一个合理的布局，而且要有科学严密的管理措施，进行封闭式施工。2、为了缩短各种材料、工具的转运，组织现场平面及立体交叉流水作业，施工平面管理由施工管理负责人负责，日常工作由现场现场工作负责人组织实施，分片区包干管理。3、现场主要出入口处设置“五牌一图”， “安全看板”张贴出入制度、现场管理条例、工程简介、安全管理等规章制度与条款。4、凡进入现场的设备，材料必须按平面布置指定的位置堆放整齐，不得任意堆放。5、施工人员佩戴胸卡方可进入现场。6、现场分区安排按下列功能进行布置a.材料堆放：包括水泥河砂、五金杂件、板材等；b.施工设备、成品及半成品堆放；c.现场办公室：主控楼一楼；d.施工人员住宿统一安排，做到整齐划一，绝对清除脏、乱、散现象。7、 施工现场平面布置，施工机具材料存放均存放在围墙内。七、机械设备、工器具的配置及劳动力计划安排1劳动力计划:本工程拟组织工程现场管理人员、施工技术人员5人，其他劳动力由现场施工工作负责人根据实际施工情况拟定，并按施工实际需要调整。 2主要施工机工具准备:为了保证施工进度，我们还将配备质量优良、数量充足、规格齐全的施工机械。附表一：主要机械设备名 称规格及型号单 位数 量备注运输车辆台8拌合机台2震动拌台2焊机台2切割机台2附表二、设备防腐主要施工器具装备表序号名称单位数量备注1砂轮机个402钢丝刷把3003干膜测厚仪个44湿度仪个35电缆线米若干现场实际用量6油漆刷把4007安全带条408安全帽顶509料桶个4010磅秤台2八.主要施工项目方案及技术质量措施（一）工程总体安排根据工期总体安排，主控楼改造工程、高压室改造工程应按先地下施工、地面施工、墙面施工、顶面施工最后进行墙面涂料的顺序进行施工；围墙工程施工按施工方案规定的顺序施工；设备区施工：首先进行双接地引下线改造后，全站防腐、电缆沟盖板预制件工作、电缆沟盖板调整、仿石板操作小道敷设、道路雨水井改造的顺序进行；除道路施工宜在各项施工完成后进行外。其它施工可以单独进行，。相互影响较小，同时由于工期只有90天，因此现场应同时开工。同时注意施工还应宜由变电站里向外展开。（二）工程施工测量根据设计对本工程平面坐标和高程的要求，准确地将各坐标与标高反映在施工过程中，严格按工程测量规范要求，进行控制线加密和放样工作。在场地四周建立高程控制网,以准确地控制标高.（1）主要测量器具及人员配备经验丰富的测量员来完成工程施工全过程的施工放线工作，测量所需器具见下表：测量器具规 格单位数量水准仪S3级套2皮卷尺30m、50m把2吊锤个2标杆2m根4（2）定位及放线根据本工程的高层控制点,测定道路机动车道、非机动车道、电缆沟及排水管网标高,每次误差控制在15mm以内，施工控制不超过此误差范围。（三）主要施工工艺1、围墙改造工程站内围墙：220kV周家岭变电站围墙保留原有实体围墙，对全站内围墙墙面铲除后，滿铺直径不小于0.5MM，孔径1.25CM的钢丝网后，进行水泥砂浆抹面（清水围墙），改造后沙岑路临街围墙高度为2.3米（含压顶），站内围墙高度不变。全站围墙需按设计图加设现浇混凝土压顶、墙面加装塑料分隔条，分隔条横向上下两条，纵向墙面每一个跺距两条。沙岑路临街围墙面采用国网灰，压顶采用国网绿喷涂“石头漆”（多乐士）。站内金属水泥花栅透视围墙全部拆除，原靠近220KV设备区围墙改为生产区与设备区不锈钢隔离围栏和门，并延伸至临街围墙，靠近110KV区域围墙改为不锈钢隔离围栏和门，高度为1.5M，壁厚为1.0MM。生活楼部分：新建围墙240MM厚实体砖围墙将原食堂和宿舍隔离,高度与原围墙一致。生活楼2楼门窗全部拆除，门更换为主控楼拆下来的旧防盗门，窗改为“实德”或“海螺”塑钢窗，外墙面刷国网灰涂料。2、主要施工工艺及技术质量措施（1）土方工程：1)施工准备制定开挖方案，清除施工区域内障碍物，测量放线进行技术交底。2)操作工艺人工开挖基础，一般顺序为测量放线分层开挖修坡整理，开挖完毕后做好排水，防止地面雨水流入。 3)基坑验槽基坑开挖后，应会同甲方有关人员共同验槽，不合标准必须进行处理。4)土方回填回填前，清理杂物和排除集水。基础施工完后，即可回填，回填采用人工填土，机械与人工夯实的方法进行，用手推车运土。（2）砌体工程：1)、砖墙的组砌墙体组砌采用一顺一丁的组砌方式，其竖向灰缝的错缝长度不小于砖长的1/4，丁砌层应使用整砖。2)、砖墙留槎要求砌体临时间断的高度不应超过一个马架的高度，接槎时，应清除槎内的松散砂浆、尘土，并浇水润湿，要求砂浆饱满、砖块平直。（3）抹灰工程：1)材料准备（a）水泥：强度等级32.5，采用大厂水泥。（b）砂、中砂或细砂：含泥量不超过3%。2)机具准备砂浆搅拌机，抹灰铁 板，靠刮尺，线锤等。3)技术准备（a）对操作人工进行技术交底，定人定点明确岗位责任。（b）先做好样板，经检验合格后照样操作。4)施工工艺铲除原墙面水泥砂浆-基层铺钢丝网润湿墙面抹底灰及嵌条抹罩面灰收光。5)施工要点检查墙平整度和垂直度。6)成品保护抹灰面凝结前应防止快干、水冲撞击。（4）涂料工程：1)基本要求上道工序实行交接，经检查合作后才能施工。2)施工准备（a）材料准备涂料及辅助材料的入场。（b）技术准备3)施工方法（a）外围墙墙面刮腻子后，喷涂石头漆二遍；生活楼周边围墙刮腻子后，涂刷普通外墙漆。（5）临街处围墙按图砌至2.3米高，其余墙高保持不变。 2、道路改造工程1、主要施工方案站区道路：拆除全部道路缘石后，新建全站道路，道路长度、宽与现有尺寸保持一致。利用原有路面浇筑混凝土道路，道路厚200mm，强度C30, 边角采用人工倒弧角，面层采用人工拉纹处理。每处道路电缆沟托架上，敷设110MMPE管6根后，取消承重盖板，现浇300MM厚，强度C30钢筋混凝土面层，其标高与道路一致。 同时应注意保证设备区道路与电缆沟盖板在同一个水平面。2、主要施工工艺及技术质量措施（1)施工材料为C30商品混凝土（2)安装道路模板，模板高度按设计要求，园弧形边模根据图纸要求尺寸，采用钢板制做定型模板。为防止模板跑模，模板外侧采用钢筋固定。模板接口应平整，模板边沿顺直。模板上口向外侧略倾斜，倾斜度与路面坡度一致，模板与模板接缝采用玻璃胶填充补平，模板安装完成后，模板底部与垫层采用细石混凝土垫脚堵缝。槽钢模板端头加焊f 18mm 钢筋，使槽钢与槽钢的接头平整，然后用木楔塞紧连接。端头固定采用木模时要求刨光，端头采用木板连接。模板外侧浇筑混凝土墩固定侧模，混凝土墩间距不宜大于1.2m。模板安装好后应在垫脚混凝土和侧面混凝土初凝前对其侧模的标高、表面平整、通常顺直度进行复查调整。待模板外侧混凝土强度满足固定模板要求时方可浇筑混凝土。混凝土浇筑前模板内侧及顶部应涂刷隔离剂。（3)混凝土进入浇筑地点时在摊铺时不能远距离抛投混凝土，防止混凝土因惯性产生离析，影响混凝土浇捣质量，混凝土铺满后刮平后先用插入式振捣捧进行振捣，振点间距不大于500mm，先两侧后中间，混凝土不能过度振捣，过度振捣会造成混凝土分层离析。插入式振动棒振捣过后不允许有漏振现象。采用平板式振捣器复振，低洼部分添加混凝土找平，采用振动梁振出原降，采用直尺刮平，混凝土振捣时随时观察侧模的情况，发现问题应及时纠正。（4)路面压光。振动梁振完后禁止施工人员在振好的混凝土上随意走动。待混凝路面缩缝切割：当混凝土达到设计强度25% 30% 时可进行缩缝切割，以切割时不出现缺棱掉角为宜，缩缝切割的深度应将新加路面全部切完，将老路面下部水泥轻出，防止路面开裂。（5)路面混凝土养护要派专人负责，并在浇筑完成后12h 内开始，使路面一直保持湿润状态，养护期一般为14 21 天。路面养护期间严禁行人、车辆在上面走动，直至混凝土强度达到要求后方可通行，通行速度不得大于5km/h 防止车辆刹车破坏或污染道路面层。（6)混凝土收水后（操作人员应根据气温情况灵活撑握）用磨浆机磨出面层砂浆，再用定制刮尺进行刮平。路面压光要求至少为四遍。待混凝土表面无水膜时进行第一遍人工压光，同时处理好边角及细部，要求压实平整，待混凝土开始凝结即进行分遍抹压面层，压光机压光时不得漏压，将面层凸坑和脚印压平，在混凝土终凝前完成压光，压光后要求混凝土平整、无抹痕、无接头印、无外露石子，颜色均匀一致。3、雨水井改造工程1、主要施工方案原道路雨水井改为道路两侧草坪中，雨水井口低于草坪面2-3CM，井口外高内低，对角分缝，井面采用人工拉纹，边角采用人工倒弧处理。2、主要施工工艺及技术质量措施（1）井坑洞开挖和排水根据场地设计要求，人工开挖、人工清槽至确定标高。土方开挖首先从低处进行，分层分段依次开挖，形成一定坡度，以利排水。开挖基槽的土方，在场地有条件堆放时，一定要留足回填需用的好土，多余的土方应极时运至场地填方处，避免二次搬运。（2）管道铺设与接通采用150PVC管铺设。管道完成后，应进行闭水试验、以检验管道的密闭性。（3）雨水井集水井表面应采用砂浆分层压实抹光，流槽应与上下游管道底部接顺，其管径、方向、高程应符合设计要求，管与井壁衔接处应严密。雨水口的施工质量应符合下列要求：A、位置应符合设计要求，不得歪扭；B、井圈与井墙吻合，允许偏差为1cm；C、井圈与道路边线相邻的边距高应相等，其允许偏差为1cm;D、雨水支管的管口应与井墙平齐。雨水口与检进井的边管应直顺、无错口；坡度应符合设计要求，雨水口底座及连管应设在坚实的土质上。（4）管道闭水试验及土方回填闭水试验：污水管施工完后，严格按市政排水管渠工程质量检验评定标准（CJJ390）的要求做闭水试验。回填土：隐蔽工程验收合格后，人工用匀质土在沟槽内边对称、分层回填夯实至管顶以上50cm，然后用机械回填碾压。4、主控综合楼及高压室改造工程：1、主要施工方案 功能分布：一楼：主控楼侧：安全工具室、安全工器具备品室、低压室，检修一二次备品室、蓄电池室；综合楼侧：资料室、生产办公室、卫生间（男女分设）；二楼：综合楼侧：监控室、资料室、会议室、卫生间；三楼：主控制室 综合楼侧：休息室、卫生间外墙：主控综合楼及10kV高压室铲除现有涂料，建筑物外墙面采用贴砖处理。墙砖颜色为国网绿色，亚光白色，面砖规格75mm75mm。内墙及天棚：主控综合楼及高压室修补内墙面阴阳角，综合楼内墙刷白色乳胶漆饰面，主控制采用轻钢龙骨600*600铝方板吊顶。地面：主控楼蓄电池室、低压室地面铲除后，重铺瓷砖；综合楼一楼办公室地面全部铲除后，铺瓷砖，二楼及以上办公室采用复合地板铺设，电缆夹层刷环氧树脂漆；主控楼室铺设复合地板，三楼原砖砌踏步拆除，更换为成品楼梯；高压室地面无缝拼接PVC卷材。门窗：建筑物户内门采用成品防盗门（飞云、盼盼、王力），更换综合楼1-3楼现有成品门，卫生间除外。综合楼建筑物外墙窗采用国网绿喷涂的断桥式铝合金窗（中空玻璃464型），室内窗台板采用黑色人造大理石整体平板，外凸30mm，外露面均抛光。强弱电：所有房间、走廊的开关、插座、灯具及网线、电线、电话线重新布置。建筑物给排水：主控综合楼楼钢坡屋面进行拆除，新建刚柔防水两道，最后屋顶建筑找坡，向北边找坡，坡度3%。新建主控制楼北屋面落水管，要求深入室外地面以下，与场地排水管网连通，采用有组织排水。加设建筑散水，散水与建筑墙体断开，并设置伸缩缝。改造卫生间进出水管。会议室：2楼新建多功能会议室一间，会议室采用复合地板，轻钢龙骨吊顶，墙面乳胶漆饰面。设置视频会议设备一套、会议桌椅子一套及办公家具等。（型号由业主投标前指定）卫生间：卫生间墙、地面贴砖，扣板吊顶。更换卫生间内洁具（箭牌）及隔断门（箭牌）。并设置电热水器（海尔120升1台）、淋浴花洒（箭牌）一套。监控室：按普通办公室装修，其余暂不考虑。2、 主要施工工艺及技术质量措施1）外墙瓷砖（1）基层处理 将原涂料及砂浆层铲除后，重新水泥砂浆粉刷。（2）吊垂直、找规矩 从顶层开始用大线锤，绷0.7mm铁丝吊垂直，然后设立标点做标块。横线则以楼层为水平基线交圈控制。竖向则以四周大角和通天柱、垛子为基线控制。线与线之间应全部为整砖。每层打底时，以此标块为基准点做标筋，使底子灰做到横平竖直。并要注意找好突出檐口、腰线、窗台、雨篷等饰面的流水坡度。（3）抹底层砂浆 先刷一道掺水重10的107胶水泥素浆，随后分层分遍抹底层砂浆（1:3水泥砂浆），第一遍厚度以5mm为宜，抹后用扫帚扫毛；待第一遍六至七成干时，即可抹第二遍，厚度约8-12mm，随即用木杠刮平，木抹子搓毛，终凝后浇水养护。（4）弹线分格 待基层六至七成干时，即可进行分段分格弹线，同时着手贴面层标准点，以控制面层出墙尺寸及垂直平整度。（5）排砖 根据大样图及墙面尺寸与砖的规格和缝隙宽度，进行横竖排砖，并应达到横缝与门窗脸窗台或腰线一平，竖线与阳角、门窗旁平行，门窗口阳角都是整砖。横竖方向，每3-5块距离弹直线，以控制砖的横平竖直。也可以1.5-2m的间距做竖向标志砖行，以保证外墙缝隙均匀。注意大面和通天柱子、垛子排整砖，在同一墙面上横竖排列，均不得有一行以上的半砖。非整砖应排在阴角和次要部位，但须注意一致和对称。（6外墙砖组合按效果图铺贴。（7）浸砖 外墙砖铺贴前，先要将砖面清扫干净，放入清洁水中浸泡2小时以上，取出晾干，擦净表面浮水后使用。但吸水率在1以下的瓷质砖可以不浸水而直接使用。（8）铺贴外墙砖 在每一分段或分块内，铺贴外墙砖，均为自下而上进行（尽管整个工程施工顺序是从上至下）。在最下一层砖下皮的位置垫好靠尺（底尺），并用水平尺校正，以此托住第一批砖，在砖外皮上口拉水平通线，作为铺贴的标准。在砖背面宜采用1:2水泥砂浆或1:0.2:2=水泥:石灰膏：砂的混合砂浆铺贴，砂浆厚度6-10mm，将砖对准位置贴于墙上，上墙后用小铲木把轻轻敲实、压平，使之附线，再用钢片开刀调整竖缝，并用杠尺通过标准点调整砖面垂直度。阳角处为了美观起见，往往采取两砖背面一头各磨成45”角相拼接的做法。然后两砖对合形成直角，拐角更清晰、美观。而且更为合理，因为它可使砂浆填充其间，还可以提高粘贴牢固度。（9）外墙砖勾缝与擦缝 外墙砖的缝隙宽窄以设计为准。一般在5mm以上，用1:1水泥细砂浆勾缝，先勾水平缝，再勾竖缝，勾好后要求凹进砖表面2-3mm。若横竖缝为干挤缝（碰缝），或小于3mm者，应用白水泥配矿物颜料进行擦缝处理。勾完缝后，砖面用布或棉纱蘸稀盐酸擦洗，最后用清水冲洗干净。 2)内墙涂料工程施工工艺及技术质量措施内墙涂料工程主要为主控楼、高压室及喷淋室修补坏损墙面，涂料为乳胶漆。（1）基层处理：应将墙面的原涂料等杂物清理干净，用笤帚将墙面浮土等扫干净。（2）修补腻子：用白水泥腻子将墙面、成品线条等磕碰破损处、麻面、风裂、接槎缝隙等分别找补好，干燥后用砂纸将凸出处磨平。（3）施涂第一道乳胶漆：施涂的顺序由上到下，从左到右，不应乱施工乱涂，避免造成漏涂或涂层过厚，涂层不均匀。第一道涂料干燥后，个别缺陷或漏刮腻子处要复补腻子，待腻子干透后磨砂纸，把小疙瘩、野腻子渣、斑迹等磨平、磨光，并清扫干净。（4）施涂第二道乳胶漆：施涂的方法同第一道涂料，待涂料干燥后，可用较细的砂纸把墙面打磨光滑；清扫干净，同时用潮布将其擦拭抹一遍。3)地砖施工工艺及技术质量措施 地砖更换工程为将旧地面向下打掉5CM，更换为600*600的瓷砖。（1）向下打掉5CM地砖后，弹铺砖控制线：当找平层砂浆抗压强度达到1.2MPa时，开始上人弹砖的控制线。预先根据设计要求和砖板块规格尺寸，确定板块铺砌的缝隙宽度，当设计无规定时，紧密铺贴缝隙宽度不宜大于1mm，虚缝铺贴缝隙宽度宜为5-10mm。在房间分中，从纵、横两个方向排尺寸，当尺寸不足整砖倍数时，将非整砖用于边角处，横向平行于门口的第一排应为整砖，将非整砖排在靠墙位置，纵向（垂直门口）应在房间内分中，非整砖对称排放在两墙边处。根据已确定的砖数和缝宽，在地面上弹纵、横控制线（每隔4块弹一根控制线）。（2）铺砖：为了找好位置和标高，应从门口开始，纵向先铺2-3行砖，以此为标筋拉纵横水平标高线，铺时应从里向外退着操作，人不得踏在刚铺好的砖面上，每块砖应跟线。（3）勾缝擦缝：面层铺贴应在24h内进行擦缝、勾缝工作，并应采用同品种、同标号、同颜色的水泥。（4）养护：铺完砖24h后，洒水养护，时间不应少于7d。4）强弱电施工工艺及技术质量措施（1）所有房间按图重新布置灯具、开关、插座、电线、网线、电话线。（2）配电箱应根据室内用电设备的不同功率分别配线供电；大功率设备应独立配线安装插座。配线时，相线与零线的颜色应不同；同一住宅相线（ L ）颜色应统 一，零线（ N ）宜用蓝色，保护线（ PE ）必须用黄绿双色线。（3）导线间和导线对地间电阻必须大于 0.5M 。（4）各弱电子系统均用星型结构。（5）进线穿线管 23 根从户外引入接入箱。出线穿线管从信息箱到各个户内信息插座。所敷设暗管（穿线管）应采用阻燃硬质聚氯乙烯管（硬质 PVC 管）。（6）直线管的管径利用率应为 50%60% ，弯管的管径利用率应为 40%50% 。（7）所布线路上存在局部干扰源，且不能满足最小净距离要求时，应采用钢管。（8）暗管直线敷设长度超过 30 米时，中间应加装过线盒。（9）暗管必须弯曲敷设时，其路由长度应 15 米 ，且该段内不得有 S 弯。连续弯曲超过 2 次时，应加装过线盒。 所有转弯处均用弯管器完成，为标准的转弯半径。不得采用国家明令禁止的三通四通 等。（10）暗管弯曲半径不得小于该管外径的 610 倍。（11）在暗管孔内不得有各种线缆接头。（12）电源线配线时，所用导线截面积应满足用电设备最大输出功率。（13）电线与水管之间的平行距离不应小于300mm ，交*距离不应小于 100mm 。（14）穿入配管导线的接头应设在接线盒内，接头搭接牢固，涮锡并用 绝缘带包缠应均匀紧密。暗盒均应该加装螺接以保护线路。（15）主要材料质量要求：1、电器、电料的规格、型号应符合设计要求及国家现行电器产品标准 的有关规定。 电源线：根据国家标准，单个电器支线、开关线用标准 1.5 平方毫米线，主线用标准 2.5 平方毫米线；空调插座用4毫米平方线； 背景音乐线：标准 2 0.3 平方毫米线 环绕音响线：标准 100-300 芯无氧铜 视频线：标准 AV 影音共享线 网络线：超五类 UTP 双绞线 有线电视线：宽带同轴电缆2 、电器、电料的包装应完好，材料外观不应有破损，附件、备件应齐 全。3 、塑料电线保护管及接线盒、各类信息面板必须是阻燃型产品，外观 不应有破损及变形。4 、金属电线保护管及接线盒外观不应有折扁和裂缝，管内应无毛刺，管口应平整。5 、通信系统使用的终端盒、接线盒与配电系统的开关、插座，选用与各设备相匹配的产品。（16）施工要点：1 、应根据用电设备位置，确定管线走向、标高及开关、插座的位置。 电源插座间距不大于3m，距门道不超过1.5m，距地面30cm。（国际标准） 所有插座距地高度30cm。 开关安装距地 1.2 1.4m，距门框 0.15 0.2m。2、电源线配线时，所用导线截面积应满足用电设备的最大输出功率。3、暗盒接线头留长 30 厘米，所有线路应贴上标签，并表明类型、规 格、日期和工程负责人。4、穿线管与暗盒连接处，暗盒不许切割，须打开原有管孔，将穿线管 穿出。穿线管在暗盒中保留5毫米。5、暗线敷设必须配管。6、同一回路电线应穿入同一根管内，但管内总根数不应超过 4 根。7、电源线与通讯线不得穿入同一根管内。8、电源线及插座与电视线、网络线、音视频线及插座的水平间距不应 小于500mm。 9、穿入配管导线的接头应设在接线盒内，接头搭接应牢固，绝缘带包 缠应均匀紧密。10、连接开关、螺口灯具导线时，相线应先接开关，开关引出的相线 应接在灯中心的端子上，零线应接在螺纹的端子上。 5）高压室PVC地面1、主要施工方案高压室地面修补平整后，铺设PVC地板，每块盖板表面需修剪平整后，粘结PVC地板。2、主要施工工艺及技术质量措施（1）地板的铺装预铺及裁割1、无论是卷材还是块材，都应于现场放置24小时以上，使材料记忆性还原，温度与施工现场一致。2、使用专用的修边器对卷材的毛边进行切割清理。3、块材铺设时，两块材料之间应紧贴并没有接缝。4、卷材铺设时，两块材料的搭接处应采用重叠切割，一般是要求重叠3厘米。注意保持一刀割断。（2）地板的铺装粘贴1、选择适合PVC地板的相应胶水及刮胶板。2、卷材铺贴时，将卷材的一端卷折起来。先清扫地坪和卷材背面，然后刮胶于地坪之上。3、块材铺贴时，请将块材从中间向两边翻起，同样将地面及地板背面清洁后上胶粘贴。4、不同的贴合剂在施工中要求会有所不同，具体请参照相应产品说明书进行施工。（3）地板的铺装排气、滚压1、地板粘贴后，先用软木块推压地板表面进行平整并挤出空气。2、随后用50或75公斤的钢压辊均匀滚压地板并及时修整拼接处翘边的情况。3、地板表面多余的胶水应及时擦去。4、24小时后，再进行开槽和焊缝。（4）地板的铺装开缝1、开槽必须在胶水完全固化后进行。使用专用的开槽器沿接缝处进行开槽，为使焊接牢固，开缝不应透底，建议开槽深度为地板厚度的2/3。2、在开缝器无法开刀的末端部位，请使用手动开缝器以同样的深度和宽度开缝。3、焊缝之前，须清除槽内残留的灰尘和碎料。（5）地板的铺装焊缝1、可选用手工焊枪或自动焊接设备进行焊缝。2、焊枪的温度应设置于约350度左右。3、以适当的焊接速度（保证焊条熔化），匀速地将焊条挤压入开好的槽中。4、在焊条半冷却时，用焊条修平器或月型割刀将焊条高于地板平面的部分大体割去。5、当焊条完全冷却后，在使用焊条修平器或月型割刀把焊条余下的凸起部分割去。5、电缆沟改造工程1、主要施工方案电缆沟：全站电缆沟（不含通讯沟及站外电缆沟）拆除现有压顶，新建预制混凝土压顶和橡胶压条。电缆沟盖板采用热镀锌角铁包边混凝土盖板，电缆沟盖板外伸3CM，且盖板板面预留坡度；电缆沟内电缆扎带全部拆除后，每根进行重新整理，电缆沟进行清洗、疏通处理、钢托架刷防腐漆；原址重砌体防火墙，防火墙填充防火包，该处盖板采用不锈钢框嵌钢化玻璃盖板。2、主要施工工艺及技术质量措施（1）材料准备：砂、石应有复试报告，水泥应有出厂合格证及复试报告；钢筋应进行外观及资料（质量证明书）检查，并经送样复试合格；角钢应有合格证，进场应进行外观检查，无变形翘曲现象，规格、型号、壁厚应达到设计要求。电焊条应有合格证，电焊工应有上岗证。（2）预制场地的准备：预制场地应设置在变电所区不影响施工部位，根据预制数量及使用时间确定场地大小。场地定位放线。 （3）图纸会审应由公司各级技术负责人组织，一般按自班组到公司，由专业到综合的顺序逐步进行。会审前参加人员熟悉图纸，准备意见，并进行必要的核对。会审后，由现场施工技术负责人向现场各专业工种进行施工图纸交底。 （4）制作角铁边框 根据边框放样尺寸，由专人进行角铁画线切割，角铁两头切割45，角铁边框进行45拼角焊接。焊接时可进行对称焊接，减少变形，角铁边框焊接时不可有过烧、咬边、夹渣等现象。焊接时为保证角铁边框尺寸一致、不变形。边框底部可设置平整钢板一块，在钢板上弹线，四周用角钢焊出角铁边框模型，焊接时角铁放入模型内焊接加工。浇筑前应进行矫正，使边框对角线、平整度、边框尺寸符合要求。为保证边框内混凝土与镀锌边框粘接牢固，可在边框内侧焊接若干螺纹钢筋。根据图纸要求进行钢筋的制作，级钢应做弯钩，钢筋节点应全部使用铅丝绑扎，网片钢筋与角钢边框留出的钢筋也应进行绑扎。 （5）混凝土浇筑角钢边框水平放在预制场地上，在边框底部铺3mm 厚橡胶皮，以保证成型后的盖板底部不漏浆，且底面平整、光滑、底部混凝土不高出角钢边框。为保证混凝土盖板面层色泽一致，混凝土原材料尽量一次性进场，并分开堆放，混凝土原材料计量由专人负责，搅拌均匀。角钢模板内铺一层混凝土，使用平板振动器（小型平板）振捣密实，双层钢筋网片放入模板，再加入混凝土铺满角钢盖板，并再次使用平板振动器振捣密实，直至平板表面泛出原浆。在混凝土终凝前进行不少于3 遍水泥砂浆压光，压光后表面无抹痕，严禁有凹坑、砂眼等现象。浇筑完成后，清除边框四周混凝土及砂浆。 （6）养护常温下，混凝土盖板浇筑完成12h 后，表面进行薄膜覆盖，浇水养护不少于7 天。 （7）盖板安装运输时应考虑盖板受力方向，盖板反向受力，容易造成盖板断裂，将盖板搁置在电缆沟上，电缆沟两头采用经纬仪每20m 左右定点。拉线调整盖板顺直及平整度。盖板搁置点底部搁置3mm 厚橡胶皮垫，用以调整盖板的稳定性及表面平整度。6、场地及设备基础改造工程：1、主要施工方案场地巡视道及操作坪台：220kV、110kV区域保留现有绿化场地，巡视道原址铺设250500灰色广场砖。设备基础改造：设备基础露出地面部分去除原有贴砖，对现有设备基础重新贴芝麻白花岗岩，边角需磨圆边处理。 主变：主变压器油池线石更换为200MM宽预制线石；更换油池内铺设标准雪石（直径5080mm）。新建消防小室1间，长4.2m宽3m高1.5m，外墙贴砖，墙砖颜色为国网绿色，亚光白色，面砖规格75mm75mm。2、主要施工工艺及技术质量措施 （1）基础施工利用原场地巡视道及操作坪台为基础，补缺找平。 （2）地砖面层施工 根据图纸要求，弹出各纵横巡视小道中心线，根据板材大小，纹理图案、巡视小道相互之间交接及小道与所内道路交接处尺寸。进行排块设计时，应充分利用道板砖留缝宽度，进行排块设计图的调整，确保纵横向巡视小道通长整砖铺贴，无法满足整砖铺贴时，巡视小道不应有小于1/3 地砖出现。设控制线。板材铺贴前，根据巡视道路标高，测设水平标高控制桩，根据巡视小道中心线，量出道路两侧边线、并采用尼龙细线系在水平标高控制点部位。此线作为巡视道路水平标高及道路边沿控制线，每10m 左右设一控制点或设置在纵横向巡视道路交接处。横向留缝控制，可在基层表面弹设垂直于纵向中心线的控制线。基层进行扫浆、刷水灰比为0.5 的水泥素浆，随刷随铺水泥砂浆，铺贴时应从纵横向道路交接处进行铺贴。铺贴道板砖，并采用橡皮锤轻击道板砖表面，使道板砖与砂浆密实，并采用水平尺检查道板砖表面水平度及缝格平整度。刮去道板砖侧边挤出砂浆，一排道板砖铺贴完成后，采用工具刀轻微拨动道板砖调整道板砖缝格平直。巡视道路铺贴完成后，表面洒水，水渍晾干后，采用1：2 水泥细砂浆，用缝宽10mm 勾缝针，将水泥砂浆塞入缝格内，烫压平整，砂浆勾缝低于道板砖面层2mm 左右，勾缝时砂浆不可污染地砖表面，残留砂浆应清除干净。地砖采用水泥砂浆勾缝，做到格光滑、平整。地砖粘贴12h 内进行浇水养护，养护时间满足规范要求。7、 设备接地引下线改造1、主要施工方案220KV设备区CT、PT、开关、刀闸、避雷器采用80MM*8MM扁钢敷设双引下线；110KV设备区CT、PT、开关、刀闸、避雷器采用60MM*6MM扁钢敷设双引下线。原引下线全部拆除。2、 主要施工工艺及技术质量措施（1）严格按图纸施工，按设计要求对接地引下线、预敷设地网处进行开挖。（2）接地干线应在不同的两点及以上与接地网相连接。（3）每个电气装置的接地应以单独的接地线与接地干线相连接，不得在一个接地线中串接几个需要接地的电气装置。（4）接地体敷设完后的土沟其回填土不应夹有石块和建筑垃圾等；外取的土壤不得有较强的腐蚀性；回填土时应分层夯实。（5）避雷器应用最短的接地线与主地网连接。（6）接地体(线)的连接1)接地体(线)的连接应采用焊接，焊接必须牢固无虚焊：2)接地体(线)的连接应采用搭接焊，其搭接长度应符合下列规定：a扁钢为其宽度的2倍(且至少三个棱边焊接)b扁钢与扁钢成直角交又搭接时，应用圆钢弯成弧形(或直角形)焊接在两扁钢内侧或将其中一扁钢加热后弯成弧形在与另一扁钢搭接：（圆钢直径应为16mm，长度为48cm）。3)重新敷设新接地网及接地引下线后，应保证新、旧地网的可靠连接。（7）用于地网的钢材质量必须得到保证并且满足下列要求：1)用于地网的钢材必须为正规厂家产品；2)钢材必须有盖章的出产合格证；3)现场必须进行抽检，且质检报告合格；4)用于地网的钢材必须为热镀锌。（8） 每条接地引线都必须单独与主地网连接，不得在接地分支中串接。（9） 避雷器应用最短的接地线与主接地网连接。（10）确保所有接地引下线的焊接完毕后必须做导通测试且合格。8、全站绿化1、主要施工方案根据图纸要求，将生活区及生产区绿化进行改造。生产区草坪除电容器区周边草坪更换外，其余不予考虑。2、主要施工工艺及技术质量措施（一）园建工程技术方案1）勘查施工现场，摸清场地施工情况，以方便解决在施工中可能出现的问题。编制系统合理的施工方案，确定人员、机械使用计划。2）平整场地，按照设计施工要求，将施工区域内影响工程质量的以及土质恶劣的土壤进行更换，同时清除地面上所有垃圾及障碍物。3）在开挖以前，应该摸清地下管线等障碍物。4）园林小品景观包括园路、景石、廊架等。（二）苗木栽植技术方案为了确保设计意图的体现，并提高苗木成活率，我们将做好施工的每一步，包括挖穴、栽植、喷水、修剪、施肥、除杂、防病虫等工序，使改造后的园林绿地更加充分的发挥其绿化、净化、美化的园林效果。绿化施工的重点技术环节主要有：1）充分了解与掌握设计意图，放线定点准确无误，苗木品种规格，严格按施工技术规范、设计施工图执行，完全符合设计要求。2）施工前对公共设施、土壤、路面、沿街建筑物， 地下管线等情况进行调查，作好调查记录。3）把握好苗圃选苗关、装卸运输关、栽植关、养护关，在种植过程中，对原有树木予以保留，尽量少砍伐，按设计要求种上新的苗木，使其形成新的景观。4）花灌木的修剪要保证造型美观又能适时开花并有目的地培养花枝。花灌木的修剪也在花芽分化前进行，以
