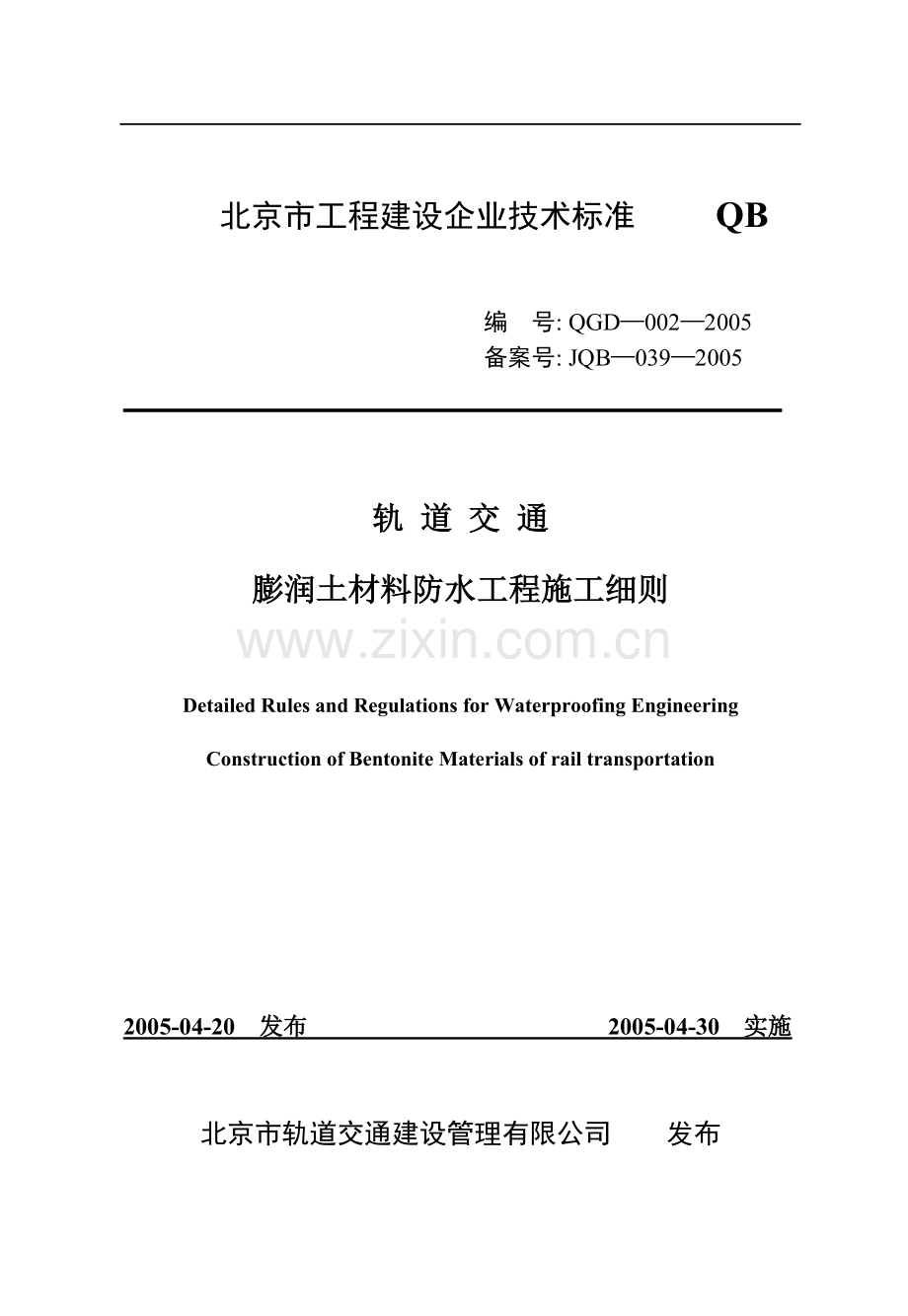

G--膨润土材料防水质量验收标准-膨润土防水毯施工细则.doc

-精品word文档 值得下载 值得拥有-北京市工程建设企业技术标准 QB编 号: QGD0022005备案号: JQB0392005轨 道 交 通膨润土材料防水工程施工细则Detailed Rules and Regulations for Waterproofing Engineering Construction of Bentonite Materials of rail transportation2005-04-20 发布 2005-04-30 实施北京市轨道交通建设管理有限公司 发布北京市工程建设企业技术标准轨 道 交 通膨润土材料防水工程施工细则Detailed Rules and Regulations for Waterproofing Engineering Construction of Bentonite Materials of rail transportation编 号: QGD0022005备案号: JQB0392005 主编部门：北京市轨道交通建设管理有限公司 备案部门：北京市建设委员会 执行日期：2005年4月30日2005年 北京关于同意北京市工程建设企业技术标准膨润土材料防水工程施工质量验收标准、膨润土材料防水工程施工细则备案的函建企标备函20052号北京市轨道交通建设管理有限公司：你单位关于申请工程建设企业技术标准备案的函收悉。经有关专家审查通过，同意所报工程建设企业技术标准膨润土材料防水工程施工质量验收标准(QGD0012005)、膨润土材料防水工程施工细则(QGD0022005)作为“北京市工程建设企业技术标准”在北京市建委备案，备案号为：膨润土材料防水工程施工质量验收标准(QGD0012005)为JQB0382005膨润土材料防水工程施工细则(QGD0022005)为JQB0392005。北京市建委科教处2005年4月15日前 言本细则的主要内容为：总则、防水施工材料、膨润土防水材料进场存储与保管、施工细则、注浆、防水施工验收。本细则是基于膨润土材料的防水技术研发、试验段工程和轨道交通工程的实际应用，并广泛征求了设计、施工和监理单位的意见编制的。本细则的编写，贯彻了“防水施工过程控制”的指导思想。细则中的黑体字条文为强制性条文，必须严格执行。本细则具体解释由北京市轨道交通建设管理有限公司、北京交通大学、北京城建设计研究总院共同负责。细则执行过程中，请各单位结合工程实践，认真总结经验，如发现需要修改和补充之处，请将意见和建议交北京交通大学土建学院（地址：北京西外上园村3号，邮政编码：100044），以供修订时参考。本细则主编单位、参编单位和主要起草人：主编单位：北京市轨道交通建设管理有限公司参编单位：北 京 交 通 大 学 北京城建设计研究总院 捷高科技（苏州）有限公司主要起草人：罗富荣 贺少辉 郭德友 李铎 孙长军 佟丽华 张成满 李兆平 马昕 贺颖 郑勇亚本细则在编制过程中得到了北京市轨道交通工程建设各监理单位、施工单位的大力协助。目 次1 总 则62 防水施工材料83 膨润土防水材料进场复验、存储与保管94施工细则104.1 施工工序104.2 基面处理114.3 防水毯铺/挂设设备与机具124.4 防水毯的铺/挂设134.5 细部构造防水施工214.6 安全文明施工245 注 浆266 防水施工验收27本细则用词说明291 总 则1.0.1 为了保证北京市轨道交通工程防水施工质量，加强防水施工过程控制，促进技术进步，做到经济合理、安全可靠，制定本细则。1.0.2 本细则适用于新建、改建轨道交通工程膨润土材料防水工程的施工。1.0.3 防水施工应以批准的设计文件为依据，如需修改，应取得设计单位的同意并签署变更设计或洽商记录后方可实施。1.0.4 膨润土材料防水工程施工前，施工单位应进行图纸会审、设计交底，掌握工程主体及细部构造的防水技术要求；必须依据本施工细则、设计文件经现场调查后编制出防水工程施工组织设计或方案，批准后组织并指导施工。1.0.5 采用的防水毯主材及配套材料，应有产品出厂合格证、产品物理技术性能检测报告、产品使用说明及防伪标志；对于进口材料，尚应有中华人民共和国出入境检验检疫证明。1.0.6 膨润土材料防水工程的施工，应建立各道工序的自检、交接检和专职人员检查的“三检”制度，并有完整的检查记录。未经监理单位对上道工序的检查确认，不得进行下道工序的施工。1.0.7 膨润土材料防水工程必须由专业防水等级不低于二级的防水队伍进行施工；主要施工人员应持有建设行政主管部门或指定单位颁发的执业资格证书。1.0.8 地铁明挖车站和其它用明挖法施工的结构的膨润土材料防水层，严禁在雨天、雪天施工。1.0.9 施工中有关安全、环保、消防、防汛和劳动保护等，应符合国家和北京市现行有关标准的规定。2 防水施工材料2.0.1 防水施工材料应包括膨润土防水材料和辅助材料。2.0.1 膨润土防水材料应包括膨润土防水毯主材及配套材料；配套材料应包括膨润土橡胶止水条、膨润土防水浆、膨润土防水粉和收边条。2.0.3 防水施工辅助材料应包括水泥钉及垫片、甩头保护材料、防雨雪保护材料等。2.0.4 膨润土防水毯主材及膨润土橡胶止水条的物理技术性能指标必须符合轨道交通膨润土材料防水工程施工质量验收标准附录A的规定。2.0.5 水泥钉的长度、垫片的材质和厚度应满足挂设防水毯的要求。3 膨润土防水材料进场复验、存储与保管3.0.1 膨润土防水材料运至现场，材料供应商应出具产品出厂合格证、主要物理技术性能检测报告、产品使用说明及防伪标志，对于进口材料，还应出具中华人民共和国出入境检验检疫证明。施工单位应指定专人及时验收、交接、入库，并办理签字手续和专人保管。3.0.2 对进入施工现场的膨润土防水材料应按轨道交通膨润土材料防水工程施工质量验收标准附录B的规定进行抽样复验，不合格的材料严禁在轨道交通工程中使用。3.0.3 材料接收人员在查验材料合格证和物理性能检测报告的同时，应检查材料在出厂运输过程中是否受雨淋、浸泡而早期水化；遭受雨淋、浸泡的材料，禁止接收入库。3.0.4 入库时，防水毯主材及其配套材料应分类存放；防水毯应架空放置，架空支点应不少于3个，堆放高度不超过4层；材料堆应用苫布或塑料薄膜严密覆盖。4 施工细则4.1 施工工序4.1.1 膨润土材料防水施工应按以下工序进行。基面渗漏水治理基面平整、清理施工准备防水毯铺/挂设搭接缝防水浆封闭甩头收边、保护破损处修补成品保护：底板/仰拱细石混凝土保护等4.2 基面处理4.2.1 防水毯铺/挂设前应进行基面处理，包括基面渗漏水治理和基面平整度处理等。4.2.2 基面渗漏水治理应符合下列规定：1 治理后的基面允许潮湿，但不得有点状漏水或线状流水现象；2 基面渗漏水治理应以堵为主，如难以封堵，可采取临时引排水措施。所使用的临时引排水管应嵌入槽内或直接固定在基面上，但必须用水泥砂浆填槽抹平覆盖；临时引排水坑及引排水管在停止排水后必须用水泥砂浆充填；3 基面低洼处的积水应清除；4.2.3 基面平整度处理应符合下列规定：1 基面应坚实、平整、圆顺、清洁，平整度应符合D/L1/6的要求；D基面相邻两凸面凹进去的深度L基面相邻两凸面间的距离2 基面应无尖锐突起和尖锐凹坑，有尖锐突起应去除，有凹坑应用砂浆填平；3 注浆管等金属突出物应截除，并用水泥砂浆覆盖；4 基面裂缝宽度1.5mm时，应作嵌填处理；处理方法：凿V形槽，平面上用水泥砂浆或膨润土防水粉/浆嵌填；立面上用水泥砂浆或膨润土防水浆嵌填。5 基面阴阳角应用水泥砂浆做成50mm的圆角，或做成5050mm的钝角；6 底板或仰拱防水毯铺设前，必须将底板或仰拱清扫干净。4.2.4 基面渗漏水治理和平整度处理后，须报请监理检查验收合格签字后，方可进行下道工序。4.3 防水毯铺/挂设设备与机具4.3.1 铺/挂设防水毯的设备与机具包括：简易吊装设备、铺/挂设台架、射钉枪、铁锤、裁切刀/剪刀。4.3.2 所使用的射钉枪应为可调节冲击力的射钉枪，不用冲击力过大的射钉枪，冲击力的大小应在防水毯铺设前通过现场试验确定。4.3.3 如无可调节冲击力的射钉枪时亦可人工锤击固定防水毯。4.4 防水毯的铺/挂设（一）施工准备4.4.1 检查与试验铺/挂设防水毯的主要设备与机具，达到准备就绪，状态完好，能完全满足防水毯铺/挂设的要求。4.4.2 按施工和材料供应计划，对膨润土防水毯主材及配套材料准备充足。4.4.3 铺/挂设防水毯的辅助材料：水泥钉、垫片、甩头保护材料、防雨雪保护材料等，应准备充足，并满足设计和使用要求。4.4.4 按要求准备好防水毯的下料场地。下料场地必须开阔、干燥、干净。4.4.5 按劳动力计划配备足够的持证上岗施工人员，所有施工人员的身体状态良好。（二）防水毯下料4.4.6 下料前，必须先察勘现场，根据工程特点，确定铺设方案，方案原则应以尽量减少防水毯的搭接和节约材料为准，区间隧道应环向铺设，车站视防水毯的幅宽纵、横向铺设均可。4.4.7 下料宜精确，可少许富余，不得短缺；下料不合格严禁使用。（三）防水毯的固定4.4.8 防水毯应用水泥钉及垫片穿孔固定。4.4.9 水泥钉的长度应不小于40mm，垫片可为圆形或方形，垫片的直径或边长应不小于30mm；钉孔应呈梅花形布置，水泥钉间距：立（斜）面不大于500mm、隧道顶拱不大于300mm、隧道仰拱不大于500mm、搭接缝处不大于300mm；平面（顶板、底板）仅在搭接缝处用水泥钉固定；在搭接部位，水泥钉距搭接缝边缘应为1520mm。4.4.10 垫片可用与水泥钉配套的圆垫片，也可用不小于1.5mm厚的镀锌铁皮现场裁剪而成的方形垫片，或厚度2.0mm以上、有一定刚度、能满足挂设要求的塑料垫片。4.4.11 防水毯的高密度聚乙烯（HDPE）薄膜的一面应朝向迎水面；如为暗挖隧道复合式衬砌防水，防水毯的高密度聚乙烯（HDPE）薄膜的一面则朝向初期支护面。（四）防水毯搭接4.4.12 防水毯为自然搭接，搭接宽度应不小于100mm。4.4.13 大面防水毯的搭接缝不宜设在拐角处，搭接缝应离拐角500mm以上；拐角处防水毯应增设附加层。 拐角处防水毯铺设方法：先铺500mm宽附加层（沿拐角两侧各250mm），再铺大面防水毯。4.4.14 如在立面（边墙）、平面（底板）拐角处的搭接不可避免时，则搭接宽度应为600mm，即立面、平面上的防水毯在拐角处均再往平面、立面延长300mm，不另铺500mm宽的附加层，且立面的防水毯必须压在平面的防水毯之上；如为顶板和侧墙拐角的外包防水，则必须为顶板防水毯压侧墙防水毯。4.4.15 膨润土防水毯与塑料类防水板、聚氨酯涂层和SBS改性沥青卷材的搭接宽度应不小于400mm。4.4.16 搭接缝应密贴、平整，严禁皱折。4.4.17 立（斜）面上，防水毯的搭接必须是上幅压下幅；隧道为顶拱防水毯压边墙防水毯。4.4.18 防水毯的拼接应尽量减少接缝，接缝宜错开。4.4.19 搭接缝必须用膨润土防水浆封闭。4.4.20 所有搭接缝的搭接质量，包括搭接宽度、平整度、密贴、叠压等是否符合要求，均必须经监理人员检查、签字认可。（五）甩头保护和连接4.4.21 甩头的预留长度应比钢筋头长200mm以上（如图4.4.22、图4.4.23所示），且必须大于500mm，并用收边条收边密封。4.4.22 立面上的甩头应用300mm宽的白铁皮或低密度聚乙烯（LDPE）防水板保护（如图4.4.22所示），以防止杂物进入甩头背后和施工对甩头的扰动、破坏。4.4.23 平面（底板/隧道仰拱）上的甩头，用柔性临时保护层作U形包裹后，再压临时保护板覆盖保护（如图4.4.23所示）。4.4.24 由于甩头暴露时间长，一定程度的水化难以避免，严禁对甩头反复揉搓、挤压而致使膨润土水化凝胶破坏、损失。图4.4.22 立面上水平施工缝的甩头及甩头保护图4.4.23 平面（底板/隧道仰拱）上竖向施工缝的甩头及甩头保护4.4.25 甩头连接时，不应将已发生一定程度水化的甩头截掉，新防水毯可直接搭接在甩头上，并与附加层对接（甩头的实际搭接宽度应为250mm）；甩头对接缝必须用膨润土防水浆封闭；连接时，应先撕掉收边条。4.4.26 甩头连接前，必须先将甩头部位的杂物清除干净。（六）与其他防水材料的连接4.4.27 防水毯与塑料类防水板的搭接方法应为：塑料类防水板必须压在防水毯之上，并应用水泥钉和垫片固定；搭接缝必须用膨润土防水浆封闭；同时，应在搭接部位的塑料类防水板上焊接与其同材质的背贴式止水带，以实现两种防水材料防水区域的分隔。4.4.28 在顶板、侧墙，防水毯与SBS改性沥青卷材或聚胺酯涂层的搭接方法应为：防水毯土工织布面（毛面）必须压SBS改性沥青卷材或聚氨酯涂层，并必须用膨润土防水浆封闭搭接缝。（七）收头处理4.4.29 防水毯铺设至立面顶部（如风井口部）应作收头处理。收头做法：如图4.4.29所示，先应用30mm宽、0.51.0mm厚的白铁皮收口，收口用水泥钉固定，钉间距应不大于300mm；防水毯顶端必须用膨润土防水浆封口。图4.4.29 收头处理（八）防水毯破损处的修补4.4.30 防水毯铺/挂设过程中，因钉孔或其他原因造成的破损，应妥善修补。 修补方法：在防水毯铺设过程中，对破损处先作明显标识；破损如为钉孔，用膨润土防水浆封闭即可。其它较大的破损，先用膨润土防水浆将破损部位封闭，再用同质防水毯覆盖修补，补丁应大于破损边缘300mm，并用水泥钉固定；同时，必须用膨润土防水浆将补丁周边封闭。（九）空鼓的处理4.4.31 防水毯一旦空鼓，应割开或切除少许防水毯，使之平整并与基面伏贴；割开或切除部位，先用膨润土防水浆封闭，再用同质防水毯覆盖修补，补丁处的搭接宽度应不小于300mm，补丁周边必须用膨润土防水浆封闭。（十）细石混凝土保护层4.4.32 底板/仰拱防水毯铺设完毕，应即时浇筑不小于50mm厚的细石混凝土保护层。4.4.33 细石混凝土保护层的强度等级及配合比应符合设计要求。（十一）成品保护4.4.34 防水毯的铺/挂设，应制定成品保护方案并采取可靠的成品保护措施，同时，应作成品保护技术交底。4.4.35 成品保护应实行专人负责制，应指定专门人员负责成品的保护。（十二）注意事项4.4.36 防水毯铺设过程应尽量防止施工用水引起膨润土早期水化。4.4.37 明挖施工铺设防水毯前，应注意天气预报的天气变化，防止雨、雪前铺设。4.4.38 铺设立面拐角处防水毯时，应先顺拐角用钉子固定防水毯，再固定其他部位，以防止防水毯空鼓、紧绷。4.4.39 在转角处、阴阳角等特殊部位，应增贴一层防水毯作为附加层，宽度应不小于500mm。应先铺附加层（转角、阴阳角两侧各宽250mm），再铺/挂大面防水毯。4.5 细部构造防水施工4.5.1 膨润土材料防水工程细部构造的防水处理与施工应符合设计要求。4.5.2 施工缝的防水施工应符合下列规定（防水构造如图4.4.22、图4.4.23所示）：1 施工缝处应增设不小于500mm宽的防水毯附加层，缝两侧各宽250mm；附加层应铺在大面防水毯上，附加层的高密度聚乙烯（HDPE）薄膜的一面应贴大面防水毯的土工织布面（毛面）；附加层的固定应与搭接缝处相同；2 施工缝浇筑混凝土前，应将其表面浮浆和杂物清除；3 施工缝止水采用中埋钢边橡胶止水带或膨润土橡胶止水条，使用膨润土橡胶止水条时，应将止水条牢固地安装在缝表面预留凹槽内或平整的缝表面，不得扭曲；止水条连接应为平头对接，不得叠接；4 膨润土橡胶止水条应用水泥钉固定，不宜加垫片，水泥钉间距宜为300500mm；或用胶粘剂固定。4.5.3 变形缝的防水施工应符合下列规定：1 变形缝处应增设不小于500mm宽的防水毯附加层，缝中心线两侧各宽250mm；附加层应铺在大面防水毯上，附加层的高密度聚乙烯（HDPE）薄膜的一面应贴大面防水毯的土工织布面（毛面）；附加层的固定应与搭接缝处相同；2 在中埋钢边橡胶止水带的迎水侧，应增设环向封闭膨润土橡胶止水条；3 膨润土橡胶止水条的安装与第4.5.2条规定相同。4.5.4 穿墙管的防水施工应符合下列规定（防水构造如图4.5.4所示）：1 先将穿墙管根部的杂物清理干净；2 严格按穿墙管的大小形状在防水毯上挖洞；3 底板穿墙管在铺防水毯之前，应在管根部四周洒膨润土防水粉；4 套在穿墙管上的防水毯应与基面伏贴，无皱折；5 防水毯与穿墙管的接缝必须用膨润土防水浆封闭为4040mm的钝角；群管之间的区域也必须用不小于20mm厚的防水浆封闭；6 在穿墙管居中位置应设膨润土橡胶止水条止水；止水条安装前，应将穿墙管表面清理干净；止水条应为平头对接，不得叠接；7 膨润土橡胶止水条应平整、密贴地固定在穿墙管表面，止水条不得扭曲；8 膨润土橡胶止水条应用胶粘剂粘贴在穿墙管上。图4.5.4 穿墙管防水构造4.6 安全文明施工4.6.1 铺/挂设防水毯的简易吊装设备、台架，应经检算满足稳定性和安全性要求。4.6.2 防水施工前，应进行安全施工交底；每班作业前，应对吊装设备、铺/挂设台架进行安全检查，并对施工人员交代安全注意事项。4.6.3 防水施工前，应制定安全紧急预案，以应对和处理施工中的安全问题。4.6.4 防水施工过程应设专职人员负责施工安全，做到全过程文明安全施工。5 注 浆5.0.1 隧道拱顶二次衬砌背后空隙应注浆填实；基面渗漏水处理时设置的临时引排水坑及引排水管等，在停止引排水后，也应回填注浆填实。5.0.2 注浆前，应编制注浆施工技术方案；配制浆液的原材料及配合比必须符合注浆施工技术方案的要求。5.0.3 回填注浆应在结构混凝土达到设计强度的70%后进行；对于区间隧道，宜在整个区间隧道二次衬砌施作完成后，再进行拱顶二次衬砌背后空隙回填注浆。5.0.4 应指定专人负责回填注浆施工，并对整个注浆过程作完整的施工记录，包括注浆参数、进浆量、遇到的问题及解决办法等；同时，应根据注浆记录及时分析检查回填注浆效果，必要时通过无损检测、钻孔进行验证；无损检测、钻孔验证注浆效果时，应请监理工程师见证检测。5.0.5 对整个注浆过程应有监理进行检查分析，并监督检查注浆效果达到设计要求，经签字认可后，施工单位方可结束回填注浆施工。6 防水施工验收6.0.1 膨润土材料防水施工下列项目应进行中间检验，并符合轨道交通膨润土材料防水工程施工质量验收标准和本细则的有关规定：1 材料规格、品种及质量；2 基面的处理情况；3 防水毯的下料、铺设质量；4 细部防水施工质量；5 回填注浆质量。6.0.2 膨润土材料防水竣工验收应符合下列规定：1 防水施工应符合设计要求；2 防水效果应符合地铁设计规范（GB501572003）和轨道交通膨润土材料防水工程施工质量验收标准的有关规定。6.0.3 膨润土材料防水竣工验收应提供下列资料：1 材料出厂合格证、主要物理技术性能检测报告、使用说明及防伪标志，中华人民共和国出入境检验检疫证明（进口材料要求提供），以及材料进场复验报告；2 施工质量评定记录；3 隐蔽工程验收记录；4 图纸会审记录、变更设计或洽商记录。本细则用词说明1. 为便于在执行本细则条文时区别对待，对要求严格程度不同的用词说明如下：（1） 表示很严格，非这样做不可的用词：正面词采用“必须”，反面词采用“严禁”；（2） 表示严格，在正常情况下均应这样做的用词：正面词采用“应”，反面词用“不应”或“不得”；（3） 表示允许稍有选择，在条件许可时首先应这样做的用词：正面词采用“宜”，反面词采用“不宜”；表示有选择，在一定条件下可以这样做的用词采用“可”。2. 细则中指定按其他有关细则、标准、规范的规定执行时，写法为“应符合的规定”或“应按执行”。48
