水泥搅拌桩专项施工方案.doc

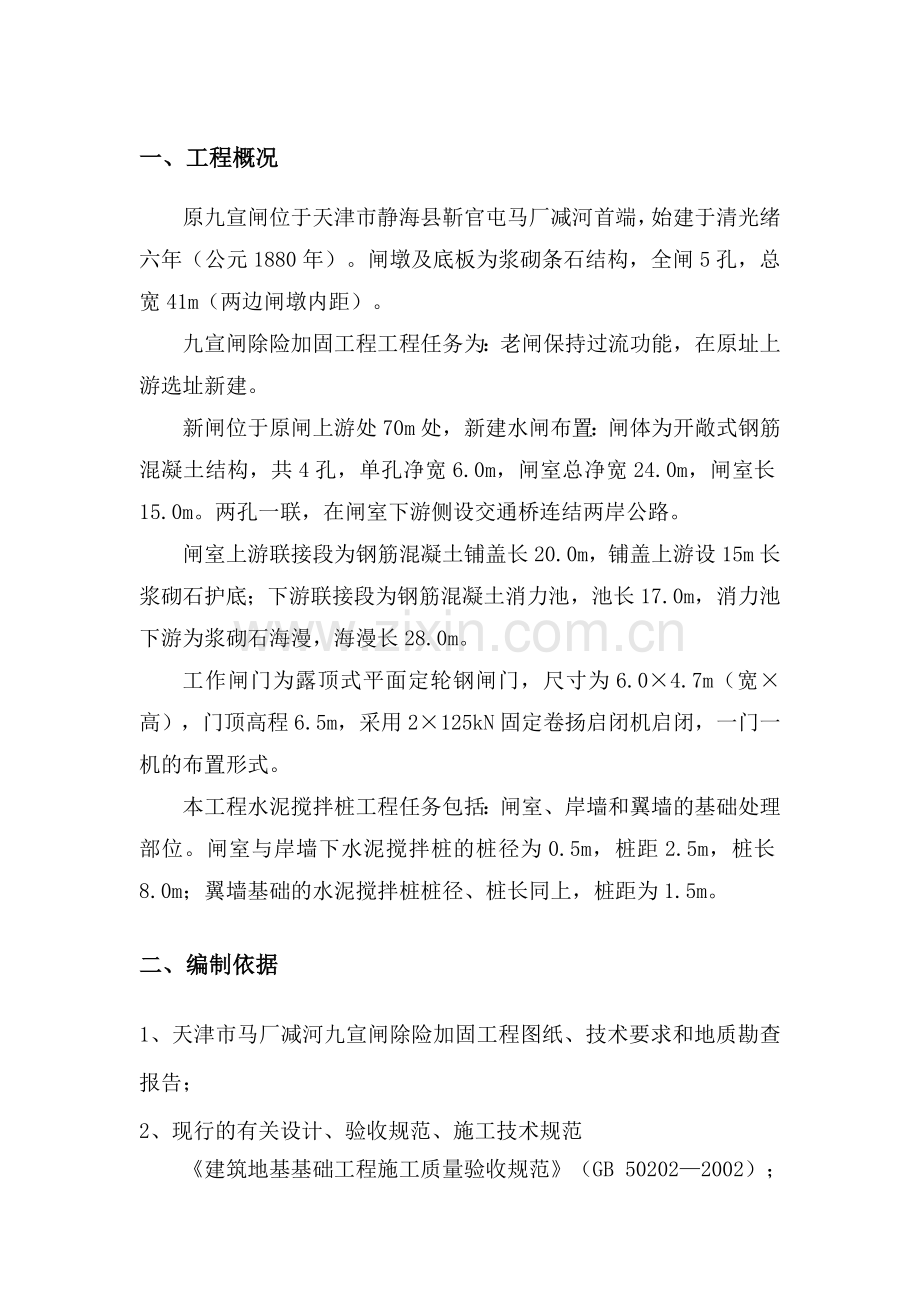

目 录一、工程概况2二、编制依据2三、场地布置和施工前的准备3四、施工组织及进度计划5五、施工组织机构6六、施工质量要求6七、施工工艺及方法7八、搅拌桩施工质量控制10九、施工管理及注意事项11十、搅拌桩质量检测12十一、安全保证措施13一、工程概况原九宣闸位于天津市静海县靳官屯马厂减河首端，始建于清光绪六年（公元1880年）。闸墩及底板为浆砌条石结构，全闸5孔，总宽41m（两边闸墩内距）。九宣闸除险加固工程工程任务为：老闸保持过流功能，在原址上游选址新建。新闸位于原闸上游处70m处，新建水闸布置：闸体为开敞式钢筋混凝土结构，共4孔，单孔净宽6.0m，闸室总净宽24.0m，闸室长15.0m。两孔一联，在闸室下游侧设交通桥连结两岸公路。闸室上游联接段为钢筋混凝土铺盖长20.0m，铺盖上游设15m长浆砌石护底；下游联接段为钢筋混凝土消力池，池长17.0m，消力池下游为浆砌石海漫，海漫长28.0m。工作闸门为露顶式平面定轮钢闸门，尺寸为6.04.7m（宽高），门顶高程6.5m，采用2125kN固定卷扬启闭机启闭，一门一机的布置形式。本工程水泥搅拌桩工程任务包括：闸室、岸墙和翼墙的基础处理部位。闸室与岸墙下水泥搅拌桩的桩径为0.5m，桩距2.5m，桩长8.0m；翼墙基础的水泥搅拌桩桩径、桩长同上，桩距为1.5m。二、编制依据1、天津市马厂减河九宣闸除险加固工程图纸、技术要求和地质勘查报告；2、现行的有关设计、验收规范、施工技术规范建筑地基基础工程施工质量验收规范（GB 502022002）；建筑地基基础设计规范（GB 500072002）；建筑地基处理技术规范（JGJ 792002）；堤防工程施工规范（SL 26098）；堤防工程施工质量评定与验收规程（SL 2391999）；基桩低应变动力检测规程（JGJ/T 9395）；建筑基桩检测技术规范（JGJ 1062003 J2562003）；基桩低应变动力检测规程（JGJ/T 9395）；建筑桩基技术规范（JGJ 9494）；水利水电工程混凝土防渗墙施工技术规范（SL 17496）；通用硅酸盐水泥（GB 1752007）3、我公司现有施工力量和技术装备情况；4、天津振津工程集团有限公司ISO9001、ISO14001、OHSAS18001三合一管理体系管理手册；5、我公司在其他类似工程施工中总结出的经验；6、天津市颁布的有关法规、条例三、场地布置和施工前的准备（一）、场地布置 考虑到水泥搅拌桩分布不均匀，根据实际情况，实地放样，平整场地，现场布置。（二）、施工前准备1、组织施工人员学习和掌握有关设计图纸和九宣闸出险加固工程技术要求的有关规定。结合本合同段的工程地质和水文气象条件，制定符合实际的施工组织设计，落实岗位责任制，确保工程质量安全和进度。2、机械进场前，组织测量人员利用全站仪根据沿线已闭合的导线点进行桩位放样，并报监理工程师审批。3、施工场地准备在水泥搅拌桩施工区内进行清障，整平处理，合理布置机械设备、水泥储料罐。在接到甲方提供的地质资料及完整的施工用图纸后，进行场地平整。桩基施工区场地按现河道高程+3.00m进行平整，多余土方运到土场堆放。4、施工用电施工用电采用发电机配合电网电供电，现场常备50KW发电机1台。5、施工用水水泥搅拌桩施工用水采用南运河河水。6、主要材料水泥搅拌桩加固剂为42.5普通硅酸盐水泥，进场验收及抽检工作已经完成。现场水泥和空压机设置在右岸上游翼墙南侧，水泥码放距地面不大于30cm的垫板上，垫板下不得积水，垫板上铺一层塑料布，码放高度不要超过10包，水泥按出厂日期起算存放时间不能超过三个月，否则应视为过期水泥，所以应遵循分批进场先进先用的原则。7、配置的机械设备 主要机具包括：PH-5A5B5D5E5F搅拌桩机、配套水泥罐及喷浆系统、空气压缩机等。搅拌桩机由液压机步履底架、井架和导向加减压机构、钻机传动系统、钻具、液压系统、喷浆系统、电气系统等部分组成。（三）、原材料搅拌桩采用的粉体加固剂为42.5普通硅酸盐水泥，水泥质量应符合设计及规范要求，资料齐全；水泥进场应进行抽检，抽检频率要求每批量200t最少抽检一组进行，抽检合格才能使用。水泥应新鲜无结块，入罐时经筛网过筛，最大粒度不超过5mm，不含有纸屑、塑料布石子等杂质。四、施工组织及进度计划（一）、施工组织安排 本工程共有水泥搅拌桩542根，计4336米，计划配置1台打桩机。各部位的水泥搅拌桩数量见下表：序 号位置根数（根）长度（米）1闸室1209602上游翼墙23018403下游翼墙1921536合计5424336（二）、进度控制所有的水泥搅拌桩工程必须符合总进度计划要求，工期要求为2012年10月6日2012年 10月20日。五、施工组织机构施工组织机构框图： 项目组织机构图财务部项目经理技术负责人安全环保部工程技术部质量部物资设备部计划预算部综合部各施工班组六、施工质量要求搅拌桩采用“四搅二拌”施工工艺，加固剂采用P.O 42.5号水泥,并根据设计要求加入适量防腐剂，以防止10001500硫酸根、氯酸根对水泥搅拌桩的侵蚀。水灰比控制在0. 5，成桩桩径不小于500mm，水泥用量按设计要求严格配比。均匀搅拌，成桩顶面比设计标高高出50cm，单桩承载力达到设计值，搅拌桩施工后地基承载力标准值不小于设计值。搅拌桩施工允许误差项目桩径垂直度桩长单桩喷粉量单位mm%m%允许偏差+100不大于1不小于9不小于20%七、施工工艺及方法（一）、施工准备及测量放样 搅拌桩施工前，备齐施工机械机具和材料，接通电力，施工劳力进场，进行需施作喷浆作业地点的地面表皮清除，查明地下线路管道情况后进行场地平整，桩位放线，一切准备就绪后，进行搅拌桩作业。 1、 场地清理：施工前，应按技术规范要求进行场地清理。2、 布桩图：开工前，根据施工设计图按各分段画出布桩图。布桩图上应标明每个桩应编号，布桩图报设计单位，监理工程师，确定验收确认后，方可施工。3、测量放样：对设计单位移交的导线点，水准点，施工前会同甲方和监理工程师进行复核，确认无误后使用。测量人员按施工设计图，进行搅拌桩桩位、原地面标高、孔口标高等有关测量放样工作，测量放样记录及布桩图等，应报请甲方和监理工程师复核抽查，并填写测量放样报验单，经甲方和监理工程师审查签认。4、材料：搅拌桩施工采用加固料为水泥，其质量、规格应符合设计要求，并具有出厂质保单及出厂试验报告，确保在有效期内使用，严禁使用过期、受潮、结块、变质的劣质水泥。运到工地的加固料(水泥)，应对水泥质量进行抽样检验，抽样试验频率根据规范要求及监理工程师意见定，一般要求每批量200t最少抽检1组。试验结果报监理工程师签认后方可投入使用。5、施工工艺试桩根据我公司以前在相似地质条件下的搅拌桩经验，项目部在工程桩施工前分区段进行了工艺试桩，以掌握适用该区段的成桩经验及各种操作技术参数。成桩工艺试验桩6根，试桩位置及参数如下：试桩1：在闸室段下游，距离左岸翼墙3m处；桩径0.5m，桩长8m，水泥掺量16%，钻机提升速度0.8m/min，压力0.6MPa。试桩2：在闸室段下游，距离河道中心线6.5m处；桩径0.5m，桩长8m，水泥掺量16%，钻机提升速度0.8m/min，压力0.6MPa。试桩3：在闸室段下游，距离右岸翼墙5.5m处；桩径0.5m，桩长8m，水泥掺量18%，钻机提升速度0.8m/min，压力0.6MPa。试桩4：在闸室段下游，距离右岸翼墙5.5m处；桩径0.5m，桩长8m，水泥掺量17%，钻机提升速度0.8m/min，压力0.6MPa。试桩5：在闸室段下游，距离右岸翼墙3m处；桩径0.5m，桩长8m，水泥掺量18%，钻机提升速度0.8m/min，压力0.6MPa。试桩6：在闸室段下游，距离右岸翼墙3m处；桩径0.5m，桩长8m，水泥掺量20%，钻机提升速度0.8m/min，压力0.6MPa。 经过对试桩单桩承载和复合地基承载力试验，试桩6能够满足设计的要求，因此工程选用试桩6的施工参数进行工程桩的施工。（二）、钻机就位及调直组装架立搅拌桩机。检查主机各部的连接，液压系统、电气系统、粉喷系统各部分安装试调情况及浆罐、管路的密封连接情况是否正常，做好必要的调整和紧固工作，排除异常情况后，方可进行操作。浆罐装满料后，进料口加盖密封。安装钻机时，将钻机对准桩位，调平桩机机身以保证桩的垂直度。（三）、钻进桩机调正后，启动主电机钻进，待搅拌钻头接近地面时，启动空压机送气。钻深由深度尺盘确定，其数值应等于设计加固深度和桩机横移槽距地面高度之和。（四）、钻至设计标高当深度尺盘达到预定数量后，停止钻机，钻头反转，但不提升，等待送料。（五）、送料打开送料阀门，关闭送气阀门，喷送加固浆液。（六）、提升钻头确认加固浆液已到桩底后提升搅拌钻头，一般在桩底停滞24分钟，即可保证加固浆液到达桩底，提升到设计标高时停止喷浆，停止喷浆深度应结合搅拌提升的速度确定。在尚未喷桩的情况下严禁进行钻机提升工作。（七）、停止提升打开送气阀门，然后关闭送料阀，保持空压机运转，搅拌钻头提升到桩顶时停止提升，在原位转动两分钟，以保证桩头的均匀密实。（八）、重复搅拌将搅拌钻头边旋转边向下钻至设计桩底深度，然后再提升出地面进行第二次搅拌。（九）、停机将搅拌钻头提升到地面以上，停止主电机，停止空压机，填写施工记录。（十）、桩机移位：利用桩机液压系统，将桩机移到下一个桩位施工。八、搅拌桩施工质量控制（一）、严格控制水泥等材料质量按照设计要求选用水泥的品种标号，并采取防潮、防雨淋措施，坚持先进库的水泥先用，后进库的水泥后用，避免水泥因放置时间长使标号降低。（二）、加强管理工作制定具体的施工管理措施和适用的施工方法，对施工人员进行技术培训、技术交底、使作业人员心中有数。指派技术水平高、精通地基加固知识的技术人员作技术指导或现场负责，使施工全过程处于规范化、规程化控制状态。配备完整的制桩设备，具有可靠性和配套性机械，满足设计要求。电脑自动记录仪要定时检校，保证其完好性。水泥搅拌桩开钻前，调整和调试设备并保证管道无阻塞现象。（三）、确保加固桩体强度和均匀性。施工时派人做好成桩记录，详细记录每根桩的位置、编号、喷浆量及喷浆深度复搅深度等，发现问题及时纠正或采取补救措施。成桩过程派专人监视发送设备，避免输浆管道发生堵塞。严格按要求控制喷浆量和提升速度，以保证桩体内每一深度均得到充分拌合。为保证成桩直径及搅拌均匀性程度，对使用的钻头定期复核检查，对直径磨耗过大的钻头进行维修和更换。（四）、加固效果检查在桩的不同部位切取试块，送至试验室分割成与室内试块相同尺寸的试件，比较相同龄期室内外试块强度。做复合地基荷载试验，实测加固后的复合地基是否符合设计要求。九、施工管理及注意事项（一）、施工过程中必须作好施工记录和计量记录，检查重点有：加固料质量和用量、桩长、制桩过程有无断桩，桩体均匀、搅拌的转速、提升时间、复搅长度、补桩和补搅等。（二）、 搅拌桩施工应有自动记录桩身长度、单位桩长水泥用量并能监测水泥是否到达喷浆孔底的自动记量装置。试桩过程中应对该自动装置进行校核，正式施工过程中应不定期检查。（三）、施工环保及安全：必须采取有效的措施，防止搅拌桩施工对环境的污染(粉尘、污水、噪音等)和干扰附近居民正常生活。（四）、 搅拌桩施工根据施工工艺及工艺性试验确定的操作参数进行，并随时注意记录压力、喷浆量、钻机钻进与提升速度、孔底电流等有关参数。（五）、 施工中应严格控制喷浆、停浆时间、钻进深度、钻机垂直度及水平位置、停浆面标高、复搅深度等。（六）、 施工中不得中途中断喷浆，确保桩长。在尚未到达设计桩底标高和尚未喷浆的情况下进行钻杆提升作业；若因停电或机械故障等原因而中断喷浆时，应将钻机下钻至断浆点下不小于1米的位置，待恢复供浆时再喷浆提升。（七）、 按设计的喷浆量喷浆，施工中发现喷浆量不足时，应及时对原桩复钻复喷，复喷的喷浆量仍不应小于设计用量。施工过程中应随时检查浆罐内的水泥加入量、剩余水泥量，复核每米喷浆量及成桩后喷浆总量。（八）、 钻头直径磨损量不得大于1cm。（九）、对输浆管要经常检查，不得泄露及堵塞，管道长度以60m左右为宜，不得超过80m。十、搅拌桩质量检测（一）、成桩后3天内，用轻型动力触探（N10）检查每米桩身的均匀性。检验数量为施工总桩数的1%，且不少于3根。（二）、 开挖检查：成桩龄期7天后，采用浅部开挖桩头（深度宜超过停浆面下0.5m），目测检查搅拌的均匀性，量测成桩直径。检查量为总桩数的5%，发现不合格桩立即进行补桩。（三）、成桩龄期28天后做桩身钻芯取样检验。检查每0.5m桩截面水泥土颜色、均匀性及软硬程度，每1m桩段取样进行无侧限抗压强度试验。检验数量为总桩数的1%，且每个场地不少于6根。（四）、成桩龄期28天后做单桩和复合地基载荷试验。检验数量为总桩数的0.5%，且每个单体工程不少于3点。复合地基承载力150KPa，单桩承载力100KN。搅拌桩施工质量容许偏差项 次项目单位允许偏差检查方法和频率1桩距mm100钢尺抽查22桩径mm不小于500钢尺抽查23桩长m不小于8m喷浆前检查钻杆及刻度盘4竖直度1垂球或经伟仪抽查5单桩喷浆量不小于20%查施工记录6桩体强度Kpa不小于设计规定N10或抽芯试验十一、安全保证措施1、安全生产方针施工工程中，我单位将严格按照国家建设工程施工安全管理条例及我单位的安全手册，始终贯彻“预防为主，安全第一”的方针，对施工全过程中实施有计划、系统化的安全生产管理，树立全员安全意思，为确保施工期间的人身、设备及环境安全提供可靠的保障。2、制度保证措施（1）、严格执行国家建设工程施工安全管理条例及当地的有关部门关于施工安全生产的有关规定和我单位有关安全生产的制度，确保安全生产。（2）、加强安全管理，保障施工人员和国家财产的安全，根据“管理生产、必管安全”和“谁施工，谁负责”的原则，建立各级安全生产责任制，分级管理。层层签定安全生产责任书，落实安全生产责任制。（3）、严格执行安全生产检查制度和奖惩制度，项目经理部每周对安全生产情况进行一次抽查，每月一次大检查，项目经理部积极配合上级安全部门的安全监督。对存在的安全事故苗头和隐患及时处理。并根据安全检查情况实施奖惩。（4）、开展安全达标竞赛，项目部定期开展安全标准工地建设活动，组织队与队、班组与班组之间的安全达标竞赛活动，做到100%达标。（5）、随时接受业主及监理单位对安全生产的监督、检查、考评，对提出的问题及时整改，确保安全生产。（6）、广泛进行安全生产教育，增强安全员生产意思和自我防护意思，使每个职工都明确各自的安全责任，认真贯彻执行“安全生产、预防为主”的方针，打好安全基础，形成全员参加、人人有责、全员管理的安全生产氛围。3、安全生产具体措施（1）、安全生产设备和器材管理措施安全生产器材包括：交通器材、通讯报警器材、灭火器材、劳保器材、环境保护器材及医疗保健器材等。对上述器材的配备齐全，摆放和使用明确位置和确定管理人员，并使每个人都熟悉使用方法。定期和不定期检查安全生产器材的性能，并根据生产及进度需要，经常更换和补充所需器材，确保能正常使用。设备物资部负责上述器材的管理，并将其管理情况作为物资管理报告内容之一。（2）施工安全用电措施建立电气安全管理和经济责任制度，由专业电工负责电器的安装和使用规定，专职安全员负责巡视监督检查。用电施工组织设计由专业人员负责编制，内容包括配电装置及其电容量、供电线路的走向和现场照明的设置、生活、生产设施用电负荷情况，编制有针对性的电器安全技术规定。经常对施工人员进行安全教育，使之懂得电的基本知识，认识安全用电的重要性，掌握安全用电的基本方法，从而安全、有效的进行工作。施工现场装备行业统一规定的标准电源箱。对电气设备平时不带电的金属外壳，用专门设置的接地板进行接地，以防止由于绝缘损坏等原因而造成意外。电器线路和用电设备安装完成后，由安全部门验收合格后进行使用。经常对用电设备进行安全检查、测试，检查电气设备绝缘有无破损，绝缘电阻是否合格；设备裸露带电部分是否有保护，屏保装置是否合格安全要求，安全间距是否足够，保护接零或保护接地是否正确可靠，保护装置是否符合要求；安全用具和灭火器材是否齐全，电气安装是否合格，电气设备运行中是否有过热等内容。每周测试一次开关、接地电阻的接触和安全状况，并有书面记录，发现问题及时纠正。专业电工持证上岗。电工有权拒绝执行违反电器安全规程的工作指令，安全员有权对违反用电安全的行为进行处罚，严禁违章指挥和违章作业。（3）、机械设备安全保证措施机械设备操作人员（或车、船驾驶员）经过专门的训练，熟悉机械操作性能，经专业管理部门考核取得操作证或驾驶证后上机（车）操作。机械设备操作人员和指挥人员严格遵守安全操作技术规程，工作时集中精力，谨慎工作，不擅离职守，严禁酒后操作。机械设备发生故障后应及时检修，决不带故障运行，不违规操作，杜绝机械和车辆事故。机械操作人员做好各项记录，达到准确、及时，严格贯彻操作制度，认真执行清洁、润滑、坚固、防腐、安全的十字作业法。（4）、物资材料安全保证措施工地设物资、配件仓库，统一进行管理，做到分门别类储放，标牌清楚，并配备足够的消防器材。仓库设专人负责保管、看护，值班室内设报警器。（5）、施工作业安全保证措施本工程施工时，自觉服从公安部门或安全监督部门的安全监督，并按照安全监督部门的要求，切实做好工程、车辆机械和施工人员的安全工作。施工时作好各种临时支撑设施的受力验算，挂好安全网。所有的现场施工人员佩带安全帽，特种作业人员佩带专门的防护用具。对于被允许的参观者或检查人员进入施工现场时，佩带安全帽，非施工人员不得进入施工现场。所有现场作业人员和机械操作手严禁酒后上岗。本工程现场周围配备，架立并维护一切必要而合适的标志牌以便为施工人员和公众提供安全和方便。标志牌包括警告与危险标志、安全与控制标志、指路标志。所有标志的尺寸、颜色、文字与架立地点，遵循安全规程及施工要求。（6）、生活区安全保证措施所有施工人员的宿舍、办公室设计合理、牢固稳定，生活区内配备足够的消防器材和洗浴设施，设专人管理。生活用水妥善管理，保证饮水卫生。食堂保持清洁，腐烂变质的食物及时处理，食堂工作人员定期体检。与当地医疗保健和消防部门保持密切的联系，做到有备无患。下面为附送毕业论文致谢词范文！不需要的可以编辑删除！谢谢！毕业论文致谢词 我的毕业论文是在韦xx老师的精心指导和大力支持下完成的，他渊博的知识开阔的视野给了我深深的启迪，论文凝聚着他的血汗，他以严谨的治学态度和敬业精神深深的感染了我对我的工作学习产生了深渊的影响，在此我向他表示衷心的谢意 这三年来感谢广西工业职业技术学院汽车工程系的老师对我专业思维及专业技能的培养，他们在学业上的心细指导为我工作和继续学习打下了良好的基础，在这里我要像诸位老师深深的鞠上一躬!特别是我的班主任吴廷川老师，虽然他不是我的专业老师，但是在这三年来，在思想以及生活上给予我鼓舞与关怀让我走出了很多失落的时候，“明师之恩，诚为过于天地，重于父母”，对吴老师的感激之情我无法用语言来表达，在此向吴老师致以最崇高的敬意和最真诚的谢意! 感谢这三年来我的朋友以及汽修0932班的四十多位同学对我的学习，生活和工作的支持和关心。三年来我们真心相待，和睦共处，不是兄弟胜是兄弟!正是一路上有你们我的求学生涯才不会感到孤独，马上就要各奔前程了，希望（，请保留此标记。）你们有好的前途，失败不要灰心，你的背后还有汽修0932班这个大家庭! 最后我要感谢我的父母，你们生我养我，纵有三世也无法回报你们，要离开你们出去工作了，我在心里默默的祝福你们平安健康，我不会让你们失望的，会好好工作回报社会的。 致谢词2 在本次论文设计过程中，感谢我的学校，给了我学习的机会，在学习中，老师从选题指导、论文框架到细节修改，都给予了细致的指导，提出了很多宝贵的意见与建议，老师以其严谨求实的治学态度、高度的敬业精神、兢兢业业、孜孜以求的工作作风和大胆创新的进取精神对我产生重要影响。他渊博的知识、开阔的视野和敏锐的思维给了我深深的启迪。这篇论文是在老师的精心指导和大力支持下才完成的 感谢所有授我以业的老师，没有这些年知识的积淀，我没有这么大的动力和信心完成这篇论文。感恩之余，诚恳地请各位老师对我的论文多加批评指正，使我及时完善论文的不足之处。 谨以此致谢最后，我要向百忙之中抽时间对本文进行审阅的各位老师表示衷心的感谢。开学自我介绍范文：首先，我想说“荣幸”，因为茫茫人海由不相识到相识实在是人生一大幸事，更希望能在三年的学习生活中能够与大家成为好同学，好朋友。其次我要说“幸运”，因为在短暂的私下接触我感觉我们班的同学都很优秀，值得我学习的地方很多，我相信我们班一定将是团结、向上、努力请保留此标记。）的班集体。最后我要说“加油”衷心地祝愿我们班的同学也包括我在内通过三年的努力学习最后都能够考入我们自己理想中的大学，为老师争光、为家长争光，更是为了我们自己未来美好生活和个人价值，加油。哦，对了，我的名字叫“*”，希望大家能记住我，因为被别人记住是一件幸福的事！）查看更多与本文高中生开学自我介绍相关的文章。精品word文档可以编辑（本页是封面）【最新资料 Word版 可自由编辑！】 精品word文档可以编辑（本页是封面）【最新资料 Word版 可自由编辑！】
