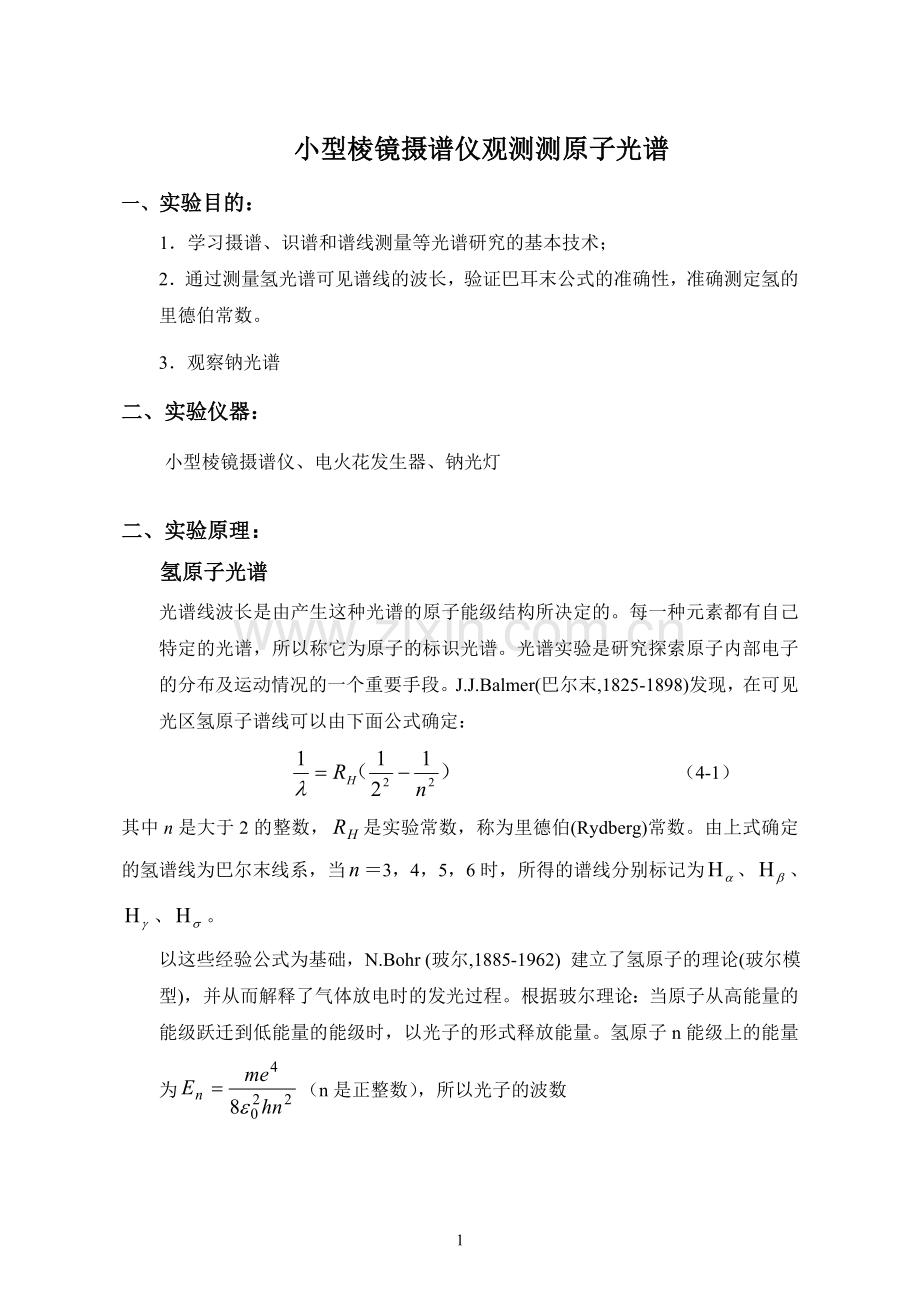

小型棱镜摄谱仪观测测原子光谱
一、实验目的：
1．学习摄谱、识谱和谱线测量等光谱研究的基本技术；
2．通过测量氢光谱可见谱线的波长，验证巴耳末公式的准确性，准确测定氢的里德伯常数。
3．观察钠光谱
二、实验仪器：
小型棱镜摄谱仪、电火花发生器、钠光灯
二、实验原理：
氢原子光谱
光谱线波长是由产生这种光谱的原子能级结构所决定的。每一种元素都有自己特定的光谱，所以称它为原子的标识光谱。光谱实验是研究探索原子内部电子的分布及运动情况的一个重要手段。J.J.Balmer(巴尔末,1825-1898)发现，在可见光区氢原子谱线可以由下面公式确定：
（4-1）
其中n是大于2的整数，是实验常数，称为里德伯(Rydberg)常数。由上式确定的氢谱线为巴尔末线系，当＝3，4，5，6时，所得的谱线分别标记为、、、。
以这些经验公式为基础，N.Bohr (玻尔,1885-1962) 建立了氢原子的理论(玻尔模型)，并从而解释了气体放电时的发光过程。根据玻尔理论：当原子从高能量的能级跃迁到低能量的能级时，以光子的形式释放能量。氢原子n能级上的能量为（n是正整数），所以光子的波数
　　　　　(4-2)
其中=1，2，3……，　= +1，+2，+3……。根据玻尔模型得到里德伯常数的理论值为
（4-3）
代入各常数值计算，RH＝1.097 373 153 4×107m－1。该值与实验值十分接近。
实验装置及操作要点：
鼓轮
测微目镜

a.摄谱仪光路 b.读谱部分

图4-2　棱镜读（摄）谱仪光路图
本实验选用小型棱镜摄谱仪，通过照相法测定光谱线的波长。如果不用照相机拍片，而是在输出端用测微目镜读数，则此装置称为“读谱仪”。小型棱镜摄谱仪的光路见图4-2。
摄谱仪的内部各光学元件的调整步骤大致如下：
将摄谱仪及附件按图4-2a布置，S为待测光源。L为聚光透镜，它将光源S的像成于狭缝S1的附近，调节好S与L的位置，使它们与平行光管共轴、等高，并均匀照亮整个狭缝，使通过摄谱仪的光通量能达到最大值。也可将光源放到S1附近，调整光源的位置，使谱线清晰明亮。
调节狭缝S1与透镜L1的相对位置，使S1在L1的焦平面上，以产生平行光。
调节L2的位置使狭缝成像在底版F上最清晰。调此步时要将L2放于不同位置，通过拍摄谱线进行比较，得出最佳位置。
调节底片暗箱的倾角，得到各波长的清晰的谱线，用拍摄谱线的方法，进行比较。
图4-3 比较谱与待测谱
转动鼓轮以调节棱镜的角度，使特定波长折射光满足最小偏向角条件。该光线正好沿与入射方向垂直的方向射出，谱线位于底片当中，相邻谱线位于其两侧。
从照相底版上无法直接读出各谱线的波长，为了测量某谱线的波长，我们必须在待测谱线的上方或下方并排拍摄一已知波长的光谱，叫做比较光谱，如图4-3所示，比较光谱一般为铁光谱，铁谱通过纯铁电极的电弧放电得到。拍摄上、下两排比较光谱时，应该选择不同的曝光时间，以得到所有波段都较为清晰的谱线。
用读谱法实验时，可采用氦氖灯光源光谱作为比较谱。
设待测谱线的上方临近两测有已知波长为和的谱线，与之间的距离为，与之间的距离为，且<而又相差很小时，波长差与间距满足以下关系：

　　 　　　　　　 　　　 　(4-4)
由 　　　　　　　　　　 　　　　(4-5)
即可得出待测谱线波长。这种求波长的方法叫“线性内插法”。
应用(4－11)式时必须注意以下三点：

图4－4 　摄谱仪狭缝前的哈特曼光栏
第一，在拍摄待测谱线与比较谱线时，要注意不要将照相底版盒移动。因为任何微小的移动都会引起两个光谱的相对移动，此时用内插法计算时便失去实际意义。为了保证不移动底版盒就可以并排拍摄两个或两个以上的光谱，在摄谱仪的平行光管的狭缝前面装有一个光栏，叫哈特曼光栏。如图4-4所示。在哈特曼光栏上并排有三个小孔，保持底版盒的位置不动，移动哈特曼光栏让光分别通过不同高度的孔，就可以拍摄底片上不同高度的光谱。通常用中间孔用来拍摄待测光谱，而用上、下两孔拍摄比较光谱。
第二，使用线性内插法计算的值时，要求三条谱线的间隔足够小。因此，本实验使用铁光谱作为已知谱。因为在可见与紫外波段，铁光谱谱线较均匀而密集地分布着，并且前人已经标定了每条谱线。
第三，选择谱线时，最好使三根谱线的几何间隔小于1毫米，不过谱线间隔也不宜太近，以免两谱线连成一片而引进测量误差。同时要选用狭细而黑度适中的谱线，使它们的几何位置的测量误差尽可能小一些。
用读谱法时，原理与照相法类似，将暗盒取下，换上测微目镜，调整光路，在目镜内观察到清晰的光谱线，目镜上的刻度能记录下两条光谱线间的距离。用氦氖光谱作为比较光谱，由“线性内插法”得到氢光谱线的波长。
实验用氢灯获得氢原子发光。

三、实验方法与内容：
一、照相法：
调整电弧
铁谱电流一般在3安培左右，将两电极对正，两电极的间隙3—5毫米，打开电弧发生器，应产生稳定的弧光，否则应对电极进行调整。
调整光路
光路如图4－4所示。摄谱仪的内部光路一般已按前面所述的方法调整好，因此只需调节外光路，即，调节光源（铁电弧）与透镜L，使光均匀照亮入射狭缝。
3、拍摄氢光谱
将氢灯放于狭缝前，通过毛玻璃观察谱线，调整氢灯的位置，使观察屏上显示出四条光谱线，装好干板，拍摄氢光谱。曝光时间数十秒。
4、拍摄比较光谱
打开电弧，待其稳定后，打开狭缝前的光门，曝光1—2秒钟。
5、按照规定的时间和温度冲洗照相底片。
注意：改变光源，拍摄不同谱线时，只能移动哈特曼光栏。
6、用“线性内插法”测量和计算氢光谱线的波长
为每一条氢光谱线选定一组合适的比较光谱和两条合适的铁光谱线。
把在照相底片上位于这些氢光谱线附近的铁光谱与实验室提供的铁光谱图做对比，根据铁光谱线的相对强度和相对间距等特点，在铁光谱图上找出被选定的铁光谱线并读出其波长值。
对每根氢光谱线，用阿贝比长仪测出与的值，算出氢光谱、、、的波长。(用4－5式算出的值是在空气中的波长，因为铁光谱图上标出的是在空气中的波长)。
7、求里德堡常数的值，并与的公认值进行比较。
二、读谱法：
调整光路
首先通过测微目镜找到氢光谱的清晰谱线，并记录其位置读数。换上氦氖光源，找到氦氖光谱线，参照氦氖标准谱，记录下每条氢光谱两侧的氦氖光谱。
2．用“线性内插法”测量和计算氢光谱线的波长
3. 求里德堡常数的值，并与的公认值进行比较。
四、数据处理
确定对应于每根氢光谱线的值和值：首先算出每根氢光谱线的波数的值，然后根据公式(4－2)，先假设的值，定出对应于各个的的可能值，做曲线，得到截距，由此确定的正确值和各个的值。
求里德堡常数的平均值。
用测得的值，计算各能级的光谱项。
以水平线表示相应于这些光谱项的能级。在能级旁应标出它的值与值。再用箭头表示相应于巴尔末系的四条谱线的跃迁，并在箭头旁写出相应的波长。
四、注意事项
拍摄铁谱时，注意人身安全，防止电击，并带好墨镜。
摄谱仪内部光路已经调好，不要再动。
五、分析与思考
1．如果照明不当，对所摄光谱照片可能有什么影响？
2．在用线性内插法测定波长时，采取哪些措施来减少测量误差？
3．根据什么原则来选定对应于各氢光谱线的的可能值？根据什么来判定某个的可能值是正确的？如何求值？
