建筑节能分部工程施工方案(标准化格式文本).doc

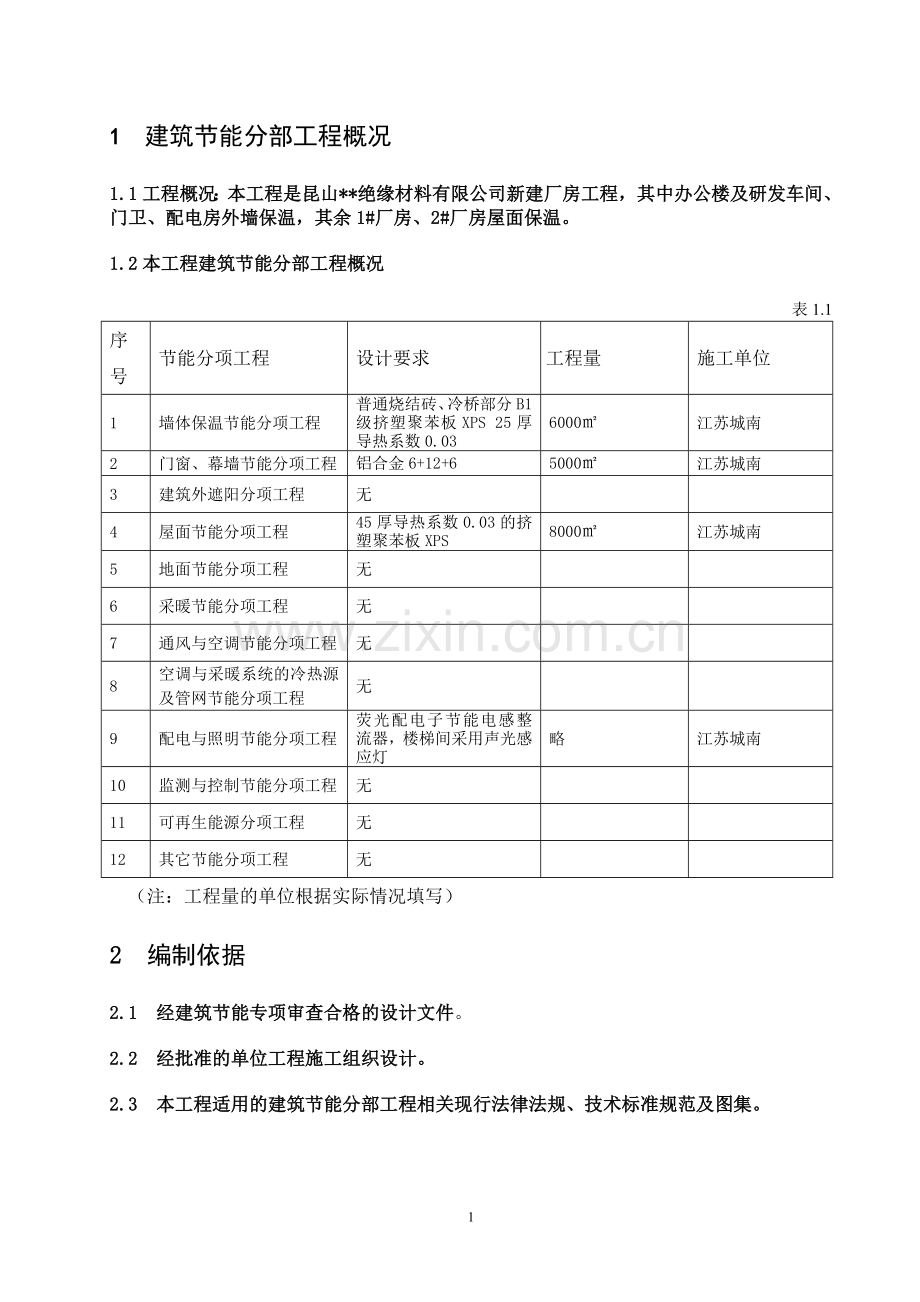

1 建筑节能分部工程概况1.1工程概况：本工程是昆山*绝缘材料有限公司新建厂房工程，其中办公楼及研发车间、门卫、配电房外墙保温，其余1#厂房、2#厂房屋面保温。1.2本工程建筑节能分部工程概况表1.1序号节能分项工程设计要求工程量施工单位1墙体保温节能分项工程普通烧结砖、冷桥部分B1级挤塑聚苯板XPS 25厚导热系数0.036000江苏城南2门窗、幕墙节能分项工程铝合金6+12+65000江苏城南3建筑外遮阳分项工程无4屋面节能分项工程45厚导热系数0.03的挤塑聚苯板XPS8000江苏城南5地面节能分项工程无6采暖节能分项工程无7通风与空调节能分项工程无8空调与采暖系统的冷热源及管网节能分项工程无9配电与照明节能分项工程荧光配电子节能电感整流器，楼梯间采用声光感应灯略江苏城南10监测与控制节能分项工程无11可再生能源分项工程无12其它节能分项工程无（注：工程量的单位根据实际情况填写）2 编制依据2.1 经建筑节能专项审查合格的设计文件。2.2 经批准的单位工程施工组织设计。2.3 本工程适用的建筑节能分部工程相关现行法律法规、技术标准规范及图集。建筑节能分部工程相关现行法律法规、技术标准规范及图集一览表 表2.1名称编号年号批准部门民用建筑热工设计规范GB50176公共建筑节能设计标准GB50189-2005建筑外窗气密性能及其检测办法GB/T7907-2002江苏省民用建筑施工图设计文件节能专篇规定2008版3 施工管理组织机构图 项目经理陈大弟安全员 质检员 技术员 外墙施工班组 屋面施工班组门窗施工班组图3.1管理组织机构图4 施工方案4.1 XPS挤塑聚苯板外墙保温 建筑节能分项工程（按不同分项工程分别制定施工方案）4.1.1材料、设备及部品进场计划见表4.1表4.1名称规格数量主要技术指标复验项目抽样计划进场时间XPS挤塑聚苯板25厚B16000M2导热系数小于等于0.03,燃烧性能B1级按标准规范进场抽样：1批次根据施工现场实际进度XPS挤塑聚苯板45厚B28000M3导热系数小于等于0.03,燃烧性能B2级按标准规范进场抽样：1批次根据施工现场实际进度粘结砂浆/30T系热系数0.07按检测规范进场抽样：1批次根据施工现场实际进度界面剂/0.5T按检测规范进场抽样：1批次根据施工现场实际进度抹面砂浆/30T按检测规范1批次根据施工现场实际进度镀锌铁丝网0.9厚6000 M2按检测规范1批次根据施工现场实际进度4.1.2施工机具见表4.2表4.2序号名称数量主要参数进场时间1手枪钻34.1.3操作工艺施工操作执行的标准：建筑节能工程施工质量验收规范（GB50411-2007）。1、工艺流程（明确本分项工程的操作流程，并制作流程图，如采暖系统施工流程。）基层准备测量放线配粘结砂浆粘贴保温板板安装锚固件材料进场、验收抹底面抹面砂浆抹面砂浆刮柔性腻子压入镀锌铁丝网图4.1采暖系统施工流程验 收刷涂料刷涂料2、准备工作（1）材料、设备进入施工现场时，查验、检查方法：检查质量证明文件、现场实体。（2）材料进入施工现场卸车、堆放时，为避免材料破损所采取的措施 材料进场后组织有关人员进行清点验收，材料缷料采用人工缷，分类挂牌防组织有关人员进行清点验收，材料缷料采用人工缷，分类挂牌防雨存放。（3）门窗洞口建筑节能构造措施 保温板转角及翻边网格布加强。（4）定位放线、放线的依据、方法、要求：根据建筑立面设计，在墙面弹出外门窗水平、垂直控制线及伸缩短线、装饰缝线等。3、施工操作（1）对基层的处理要求： 基层应平整、干燥 。（2）对材料的拌合（如粘结剂、砂浆等）要求： 水按使用说明书重量比配制，专人负责严格计量，机械搅拌，确保搅拌均匀，拌和好的胶粘剂在静等20分钟后，还需经二次搅拌才能使用，配好料应注意防脆 。（3）对首次施工、操作基点的要求： 严格按有关施工规范要求，控制施工步骤 。（4）对锚固件的锚固要求： 无 。（5）门窗洞口的节能构造措施： 封面板盖住窗侧板与窗框必须留出8MM 。（6）对现场拌材料的配制要求： 随拌随用不得过夜和过长，专人负责计量正确 。（7）对施工过程中质量控制的要求： 随时抽查板上的砂浆点数和粘结面积 。（8）砌体与门窗框的连接要求：在砌体时预留水泥块 。（9）堵塞孔、洞时要求：分层用细石砼堵塞 。（10）管线埋设对基体、电线管，埋设管线、开槽的要求：不得开水平槽，成品后不得开槽。 （11）埋设管线后，对槽口的处理要求： 分层粉刷加钢丝网加固以防开裂。4、成品保护（1）对有养护的构件提出养护的要求： 必须按有关规范要求实施。（2）材料、制品运输、装卸的要求（分格线、滴水槽、门窗框、管道、槽盒）：集中和分类堆放。（3）施工过程中半成品(如墙体拉结筋、构造柱和圈梁钢筋以及各种预埋件，暖卫、电气管线等)保护的要求： 不得损坏和割去 。（4）对施工垃圾及时清理的措施： 及时清理。4.2铝合金窗安装1、施工材料及主要机具准备（1）铝合金窗：规格、型号应符合设计要求，且应有出厂合格证。（2）铝合金窗所用的五金配件应与门窗型号相匹配。所用的零附件及固定件最好采用不锈钢件，若用其它材质，必须进行防腐处理。（3）防腐材料及保温材料均应符合图纸要求，且应有产品的出厂合格证。（4）325号以上水泥；中砂按要求备齐。（5）与结构固定的连接铁脚、连接铁板，应按图纸要求的规格备好。并做好防腐处理。（6）嵌缝材料、密封膏的品种、型号应符合设计要求。（7）防锈漆、铁纱（或铝纱）、压纱条等均应符合设计要求，且有产品的出厂合格证。（8）密封条的规格、型号应符合设计要求，胶粘剂应与密封条的材质相匹配，且具有产品的出厂合格证。（9）主要机具：切割机、手电钻、圆挫刀、半圆挫刀、十字螺丝刀、划针、铁脚、圆规、钢尺、钢直尺、钢板尺、钻子、锤子、铁锹、抹子、水桶、水刷子、电焊机、焊把线、面罩、焊条等。2、作业条件（1）结构质量经验收后达到合格标准，工种之间办理了交接手续。（2）按图示尺寸弹好窗中线，并弹好+50cm水平线，校正门窗洞口位置尺寸及标高是否符合设计图纸要求，如有问题应提前剔凿处理。（3）检查铝合金窗两侧连接铁脚位置与墙体预留孔洞位置是否吻合，若有问题应提前处理，并将预留孔洞内的杂物清理干净。（4）铝合金窗的拆包检查，将窗框周围的包扎布拆去，按图纸要求核对型号，检查外观质量和表面的平整度，如发现有劈棱、窜角和翘曲不平、严重超标、严重损伤、外观色差大等缺陷时，应找有关人员协商解决，经修整鉴定合格后才可安装。（5）认真检查铝合金窗的保护膜的完整，如有破损的，应补粘后再安装。3、工艺流程弹线找规矩门窗洞口处理门窗洞口内埋设连接铁件窗拆包检查按图纸编号运至安装地点检查保护膜铝合金窗安装门窗口四周嵌缝、填保温材料清理安装五金配件安装门窗密封条质量检查4、施工工艺（1）弹线找规矩：在最高层找出门窗口边线，用大线坠将门窗口边线下引，并在每层门窗口处划线标记，对个别不直的口边应剔凿处理。（2）门窗口的水平位置应以楼层+50cm水平线为准，往上反，量出窗下皮标高，弹线找直，每层窗下皮（著标高相同）则应在同一水平线上。（3）墙厚方向的安装位置：根据外墙大样图及窗台板的宽度，确定铝合金门窗在墙厚方向的安装位置；如外墙厚度有偏差时，原则上应以同一房间窗台板外露尺寸一致为准，窗台板应伸入铝合金窗的窗下5mm为宜。（4）安装铝合金窗披水：按设计要求将披水条固定在铝合金窗上，应保证安装位置正确、牢固。（5）防腐处理：(1）门窗框两侧的防腐处理应按设计要求进行。如设计无要求时，可涂刷防腐材料，如橡胶型防腐涂料或聚丙烯树脂保护装饰膜，也可粘贴塑料薄膜进行保护，避免填缝水泥砂浆直接与窗表面接触，产生电化学反应，腐蚀铝合金窗。(2）铝合金窗安装时若采用连接铁件固定，铁件应进行防腐处理，连接件最好选用不锈钢件。（6）就位和临时固定：根据已放好的安装位置线安装，并将其吊正找直，无问题后方可用木楔临时固定。（7）与墙体固定：铝合金窗与墙体固定有三种方法：1）沿窗框外墙用电锤打6孔（深60mm），并用型钢筋（40mm60mm）粘107胶水泥浆，打入孔中，待水泥浆终凝后，再将铁脚与预埋钢筋焊牢。2）连接铁件与预埋钢板或剔出的结构箍筋焊牢。3）混凝土墙体可用射钉枪将铁脚与墙体固定。不论采用哪种方法固定，铁脚至窗角的距离不应大于180mm，铁脚间距应小于 600mm。（8）处理门窗框与墙体缝隙：铝合金窗固定好后，应及时处理门窗框与墙体缝隙。如设计末规定填塞材料品种时，应采用枪式泡沫填缝剂填塞缝隙，外表面留58mm深槽口填嵌嵌缝膏，严禁用水泥砂浆填塞。在门窗框两侧进行防腐处理后，可填嵌设计指定的保温材料和密封材料。待窗和窗台板安装后，将窗框四周的缝隙同时填嵌，填嵌时用力不应过大，防止窗框受力后变形。5、质量标准（1）铝合金窗及其附件质量，必须符合设计要求和有关标准的规定。（2）铝合金窗的安装位置、开启方向必须符合设计要求。（3）铝合金窗安装必须牢固，预埋件的数量、位置、埋设连接方法，必须符合设计要求。（4）窗框与非不锈钢紧固件接触面之间，必须做防腐处理；严禁用水泥砂浆作门窗框与墙体之间的填塞材料。（5）推拉门窗扇关闭严密，间隙均匀，扇与框搭接量应符合设计要求。（6）铝合金窗附件齐全，安装位置正确、牢固、灵活适用，达到各自的功能，端正美观。（7）铝合金窗框与墙体间缝隙填嵌饱满密实，表面平整、光滑，无裂缝，填塞材料、方法符合设计要求。（8）铝合金窗表面洁净，无划痕、碰伤，无锈蚀；涂胶表面平滑、平整，厚度均匀，无气孔。（9）允许偏差项目：门窗框两对角线长度差、门窗框正、侧面的垂直度、水平度、横框标高等，不得超过规范规定的数值。6、成品保护（1）铝合金窗应入库存放，下边应垫起、垫平，码放整齐。对已装好披水的窗，注意存放时支垫好，防止损坏披水。（2）门窗保护膜应检查完整无损后再进行安装，安装后应及时将门框两侧用木板条捆绑好，并禁止从窗口运送任何材料，防止碰撞损坏。（3）若采用低碱性水泥或豆石混凝土堵缝时，堵后应及时将水泥浮浆刷净，防止水泥固化后不好清理，并损坏表面的氧化膜。（4）铝合金窗在堵缝前，对与水泥砂浆接触面应涂刷防腐剂进行防腐处理。（5）抹灰前应将铝合金窗用塑料薄膜保护好，在室内湿作业未完成前，任何工种不得损坏其保护膜，防止砂浆对其面层的侵蚀。（6）铝合金窗的保护膜应在交工前撕去，要轻撕，且不可用开刀铲，防止将表面划伤，影响美观。（7）铝合金窗表面如有胶状物时，应使用棉丝沾专用溶剂擦试干净，如发现局部划痕，可用小毛刷沾染色液进行涂染。（8）架子搭拆、室内外抹灰、钢龙骨安装，管道安装及建材运输等过程，严禁擦、砸、碰和损坏铝合金门窗樘料。（9）建立严格的成品保护制度。（五） 中空玻璃1、材料及主要机具（1）玻璃和玻璃砖的品种、规格和颜色应符合设计要求，其质量应符合有关产品标准。（2）其他材料：红丹、铅油、玻璃钉、钢丝卡子、油绳、橡皮垫、木压条、煤油等。（3）主要机具；工作台、玻璃刀、尺板、钢卷尺（ 3m）、木折尺、克丝钳、扁铲、油灰刀、木柄小锤、方尺、棉丝或抹布、毛笔、工具袋、安全带等设备。2、作业条件（1）玻璃应在内外门窗安装后，经检查合格，并在涂刷最后一道油漆前进行安装（2）玻璃安装前应按照设计要求的尺寸并参照实测尺寸，预先集中裁制，裁制好的玻璃，应按不同规格和安装顺序码放在安全地方备用。对于集中加工后进场的半成品，应有针对性的选择几樘进行试安装，提前核实来料的尺寸留量，长宽各应缩小l个裁口宽的四分之一（一般每块玻璃的上下余量3mm，宽窄余量4mm），边缘不得有斜曲或缺角等情况，必要时应做再加工处理或更换。铝合金框、扇玻璃裁割尺寸应符合国家标准，并满足设计及安装要求。3、工艺流程玻璃挑选、裁制分规格码放安装前擦净安橡胶垫块镶嵌玻璃密封胶 4、施工工艺（1）将需要安装的玻璃，按部位分规格、数量分别将已裁好的玻璃就位；分送的数量应以当天安装的数量为准，不宜过多，以减少搬运和减少玻璃的损耗。（2）一般安装顺序应先安外门窗，后安内门窗，先西北面后东南面的顺序安装；如劳动力允许，也可同时进行安装。（3）玻璃安装前应清理裁口。（4）门窗安装玻璃，应用钢丝卡固定，钢丝卡间距不得大于300mm，且每边不得少于2个，先将橡皮垫嵌入裁口内，并用压条和螺丝钉加以固定。（5）安装中空玻璃及面积大于0.65m2的玻璃时，安装于竖框中玻璃，应放在两块定位垫块上，定位垫块距玻璃垂直边缘的距离官为玻璃宽的1/4，且不宜小于150mm。安装窗中玻璃，按开启方向确定定位垫块位置，定位垫块宽度应大于玻璃的厚度，长度不宜小于25mm，并应符合设计要求。（6）玻璃安装后，应进行清理，将油灰、钉子、钢丝卡及木压条等随平清理干净，关好门窗。5、质量标准（1）玻璃品种、规格、色彩、朝向及安装方法等必须符合设计要求及有关标准的规定。（2）玻璃裁割尺寸正确，安装必须平整、牢固，无松动现象。 （3）橡皮垫与裁口、玻璃及压条紧贴，整齐一致。（4）玻璃安装后表面应洁净，无油灰。浆水、密封膏、涂料等斑污，有正反面的玻璃安装的朝向应正确。6、成品保护（1）凡已经安装完门窗玻璃的栋号，必须派专人看管维护，每日应按时开关门窗，尤其在风天，更应注意，以减少玻璃的损坏。（2）门窗玻璃安装后，应随手挂好风构或插上插销，防止刮风损坏玻璃，并将多余的破碎的玻璃及时送库或清理干净。（3）对于面积较大、造价昂贵的玻璃，宜在栋号交验之前安装，如需要提前安装时，应采取妥善的保护措施，防止损伤玻璃而造成损失。（4）玻璃安装时，操作人员要加强对窗台及门窗口抹灰等项目的成品保护。4.3屋面做法 一、施工准备 1、材料 1.1 按设计要求的品种购进保温材料，其容重、导热系数等应符合设计要求和相应的有关材质标准的规定，并有出厂合格证书。 1.2 对挤塑型聚苯板的外观、规格、尺寸、进行验收，合格后方可入场。要码放在平整坚实的场地上妥善保管。防止雨淋暴晒，并避免破损污染。 2、作业条件 2.1 铺设保温层的屋面基层已施工完毕，并经检查办理交接手续，操作面平整、干燥、洁净。 2.2 穿过屋面的管道根部已处理完毕。 二、操作工艺 1、基层处理：清净基层上的尘土杂物。 2、铺设保温板 2.1 弹线、拉线、找泛水：按设计要求的铺设厚度及各部位的坡度，在屋面四周女儿墙上弹线或做标记抄平、拉线，找出坡度。应拉不大于6 X 6 米网格，以控制保温层表面各部的标高及铺设厚度。 2.2 保温材料应铺平垫稳，较厚时，上下层接缝应相互错开，板间缝隙应采用同质材料嵌甜密实。 2.3 保温层宜倒着铺设，已铺完的不得直接在施工完的保温层上行走。3、保温层施工完成后应及时进行找平层施工，雨季施工时保温层应采取苫盖措施。5 质量验收要求5.1 执行的标准表6.1名称编号年号批准部门建筑节能工程质量验收规范DGJ32/J19-2006建筑装饰装修工程质量验收规范 gb50210-20015.2 检验批划分分项工程的检验批划分如下表表6.2序号节能分项工程检验批划分1墙体保温节能分项工程一批次10002门窗、幕墙节能分项工程一批次500或一批次50樘窗3建筑外遮阳分项工程4屋面节能分项工程一批次5005地面节能分项工程6采暖节能分项工程7通风与空调节能分项工程8空调与采暖系统的冷热源及管网节能分项工程9配电与照明节能分项工程一批量一次10监测与控制节能分项工程11可再生能源分项工程12其它节能分项工程5.3 主控项目表6.3项 目质量要求检查数量检验方法材料，构件等进场验收品种和规格符合设计要求全部检查随机抽查保温隔热材料和粘结材料的复验及性能符合设计规范要求按有关规范要求随机抽查基层处理情况粘结牢固无开裂按有关规范要求全面检查墙体节能工程的施工符合规范要求按有关规范要求全面检查各类饰面层基层及面层施工符合规范要求按有关规范要求全面检查外墙或毗邻不采暖空间墙体上的门窗洞口侧面、凸窗四周侧面的保温措施符合规范要求按有关规范要求全面检查外保温粘贴面砖拉拔试验符合规范要求按有关规范要求全面检查锚固件的固定、与加强网的连接符合规范要求按有关规范要求全面检查保温材料与构件的外观和包装符合规范要求按有关规范要求全面检查5.4 一般项目表6.4项 目一般项目及允许偏差要求检查数量检验方法聚苯板安装错缝、拼缝、接缝处理符合规范要求按有关规范要求全面检查夏热冬冷地区外墙热桥部位隔断热桥措施符合规范要求按有关规范要求全面检查加强网铺压，搭接长度符合规范要求按有关规范要求全面检查阳角、门窗洞口及不同材料基体的交接处等特殊部位符合规范要求按有关规范要求全面检查5.5 系统试验及调试（1）强度试验方法及要求： 。 （2）系统吹扫、清洗方法及要求： 。（3）相应系统调试方法、流程及要求： 。5.6 围护结构现场实体检验（1）实体检测的内容： 现场钻芯取样，检查保温层厚度是否符合设计要求。（2）抽样数量： 1点1000 。（3）检测方法等委托事项： 汇同建设方、监理方现场有关人员检查 。5.7 现场热工性能检测（1）检测内容： 窗的传热系数 。（2）抽样数量： 随机抽3樘 。（3）检测方法等委托事项： 第三方检测中心 。5.8 系统节能性能检测（1）检测内容： 对建筑物的外窗进行三性检测：气密性、水密性和热导系数 。（2）抽样数量： 20000不少于1次3樘 。（3）检测方法等委托事项： 委托昆山市建设工程质量检测中心检测 。6 施工安全及环保1、安全生产责任制: 现场由专职员和施工班组长进行 。2、机具、安全设施和防护用品的检查措施: 施工前检查，并做好检查记录 。3、施工操作中安全措施: 施工中安全网、脚手架齐全、牢固，外脚手架可靠方能进行施工 。4、材料的防火措施: 材料集中堆放于指定场所，并配备好消防的灭火器，并由专人看管 。5、对废浆、污水处理措施: 。6、其他安全及环保措施: 散落料、废料及时清理，并集中堆放于指定场所 。江苏城南建设集团有限公司*项目部13
