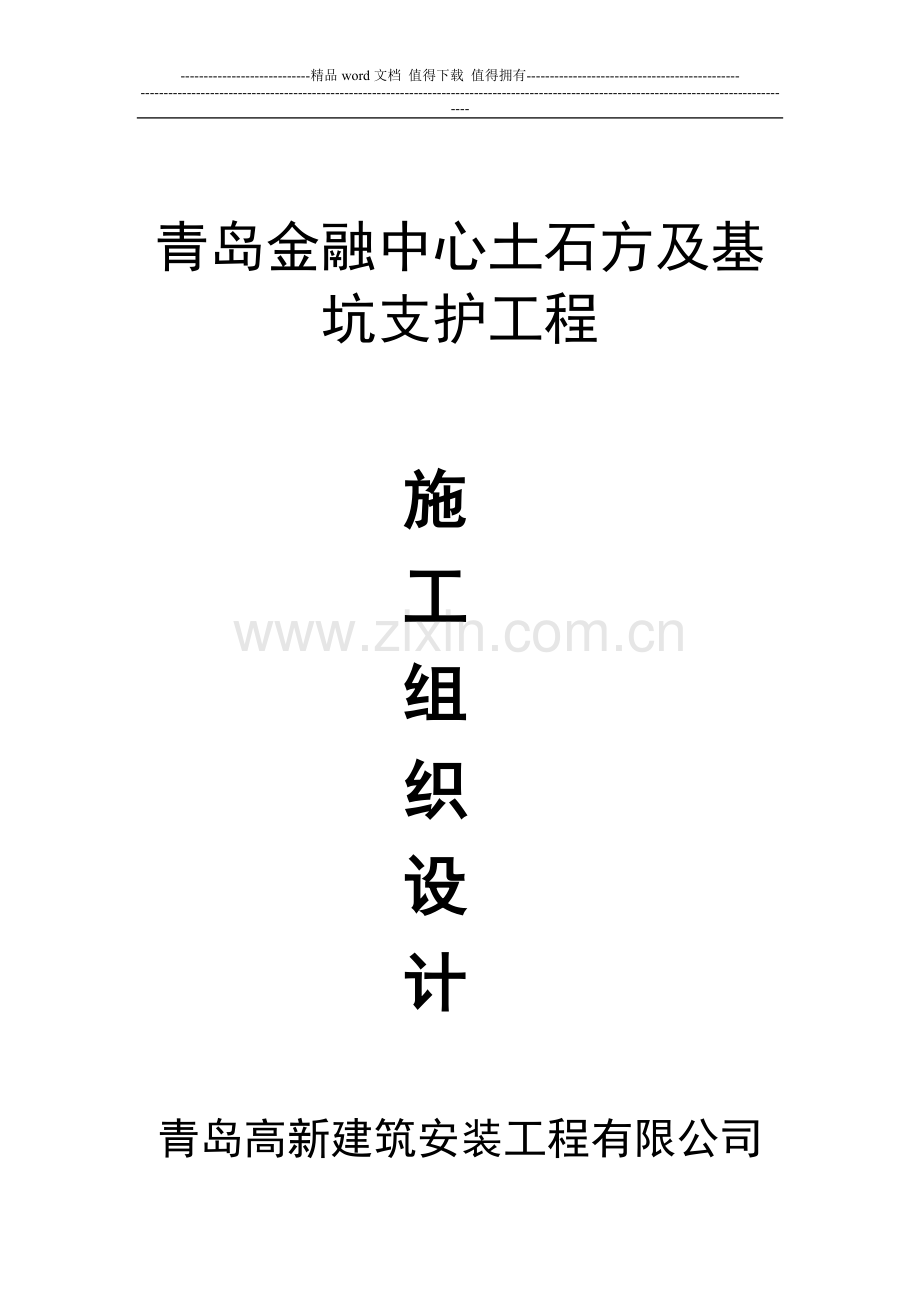

青岛金融中心土石方及基坑支护工程

施
工
组
织
设
计

青岛高新建筑安装工程有限公司

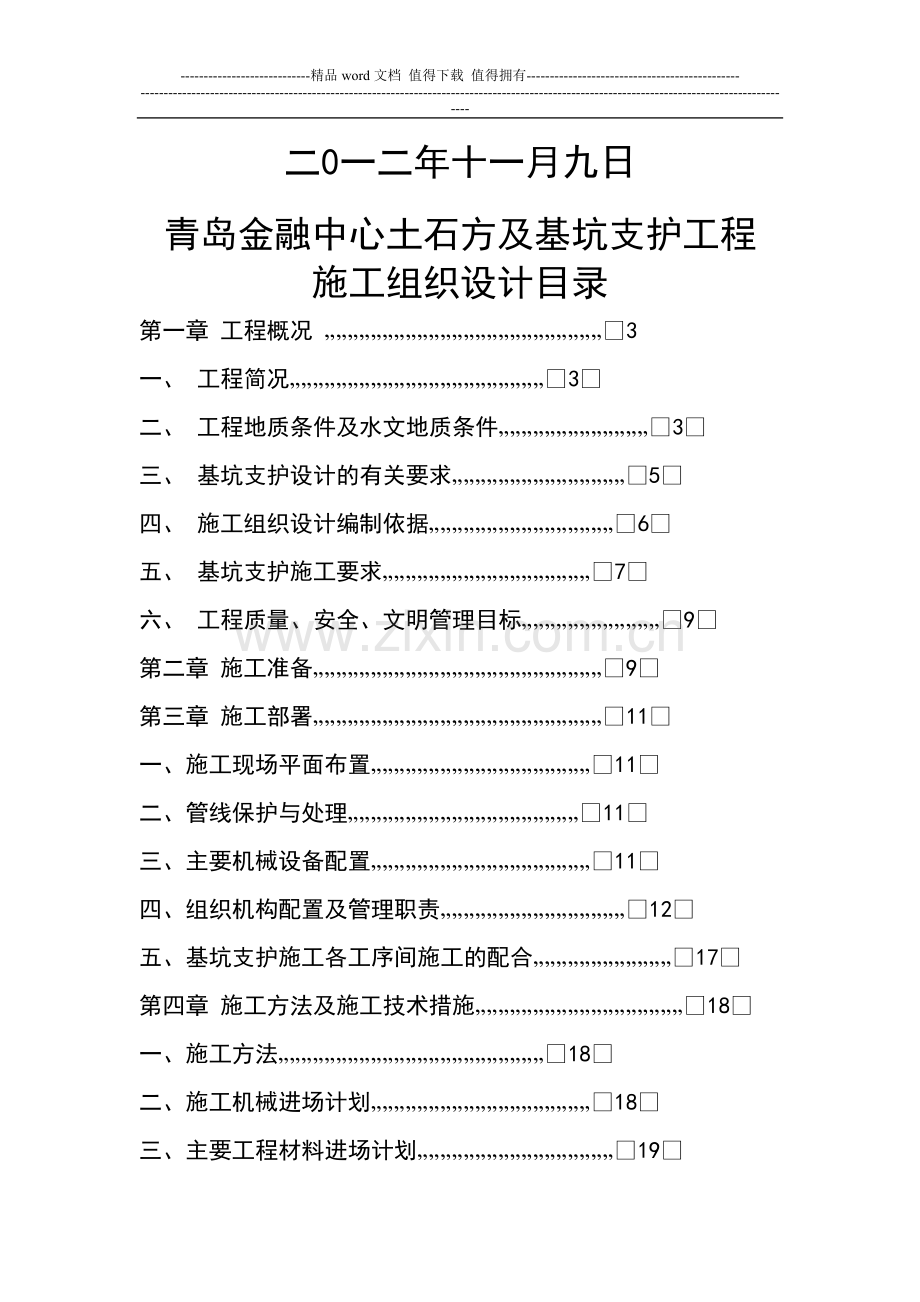

二0一二年十一月九日

青岛金融中心土石方及基坑支护工程
施工组织设计目录
第一章 工程概况 „„„„„„„„„„„„„„„„„„„„„„„„􀔨3
一、 工程简况„„„„„„„„„„„„„„„„„„„„„„􀔨3􀔩
二、 工程地质条件及水文地质条件„„„„„„„„„„„„„􀔨3􀔩
三、 基坑支护设计的有关要求„„„„„„„„„„„„„„„􀔨5􀔩
四、 施工组织设计编制依据„„„„„„„„„„„„„„„„􀔨6􀔩
五、 基坑支护施工要求„„„„„„„„„„„„„„„„„„􀔨7􀔩
六、 工程质量、安全、文明管理目标„„„„„„„„„„„„􀔨9􀔩
第二章 施工准备„„„„„„„„„„„„„„„„„„„„„„„„„􀔨9􀔩
第三章 施工部署„„„„„„„„„„„„„„„„„„„„„„„„„􀔨11􀔩
一、施工现场平面布置„„„„„„„„„„„„„„„„„„„􀔨11􀔩
二、管线保护与处理„„„„„„„„„„„„„„„„„„„„􀔨11􀔩
三、主要机械设备配置„„„„„„„„„„„„„„„„„„„􀔨11􀔩
四、组织机构配置及管理职责„„„„„„„„„„„„„„„„􀔨12􀔩
五、基坑支护施工各工序间施工的配合„„„„„„„„„„„„􀔨17􀔩
第四章 施工方法及施工技术措施„„„„„„„„„„„„„„„„„„􀔨18􀔩
一、施工方法„„„„„„„„„„„„„„„„„„„„„„„􀔨18􀔩
二、施工机械进场计划„„„„„„„„„„„„„„„„„„„􀔨18􀔩
三、主要工程材料进场计划„„„„„„„„„„„„„„„„„􀔨19􀔩
四、支护桩施工技术措施„„„„„„„„„„„„„„„„„„􀔨20􀔩
五、深搅桩施工技术措施„„„„„„„„„„„„„„„„„„􀔨26􀔩
六、人工挖孔桩与西侧高坡加固施工技术措施„„„„„„„„„􀔨28􀔩
七、立柱桩施工技术措施„„„„„„„„„„„„„„„„„„􀔨30􀔩
八、圈梁与钢筋砼支撑施工技术措施„„„„„„„„„„„„„􀔨30􀔩
九、降水井施工技术措施„„„„„„„„„„„„„„„„„„􀔨31􀔩
十、土方􀔨岩方􀔩开挖施工技术措施„„„„„„„„„„„„„􀔨33􀔩
十一、 锚杆施工技术措施„„„„„„„„„„„„„„„„􀔨51􀔩
十二、 喷射砼施工技术措施„„„„„„„„„„„„„„„􀔨53􀔩
十三、 砼支撑拆除施工技术措施„„„„„„„„„„„„„􀔨56􀔩
第五章 基坑开挖中安全监测、应急及抢险措施„„„„„„„„„„„„􀔨56􀔩
一、基坑开挖过程中的安全监测„„„„„„„„„„„„„„􀔨56􀔩
二、应急措施及周边道路管线保护措施„„„„„„„„„„„􀔨58􀔩
三、基坑开挖应急设备、物资的准备„„„„„„„„„„„„􀔨59􀔩
四、抢险组织机构„„„„„„„„„„„„„„„„„„„„􀔨59􀔩
第六章 施工质量保证措施„„„„„„„„„„„„„„„„„„„„„􀔨60􀔩
一、质量保证体系„„„„„„„„„„„„„„„„„„„„„􀔨60􀔩
二、质量保证措施„„„„„„„„„„„„„„„„„„„„„􀔨61􀔩
三、材料试验„„„„„„„„„„„„„„„„„„„„„„„􀔨63􀔩
四、技术管理与质量标准„„„„„„„„„„„„„„„„„„􀔨63􀔩
五、施工准备现场管理„„„„„„„„„„„„„„„„„„„􀔨64􀔩
六、夜间施工措施„„„„„„„„„„„„„„„„„„„„„􀔨64􀔩
七、冬、雨季施工保证措施„„„„„„„„„„„„„„„„„􀔨65􀔩
第七章 施工进度计划安排„„„„„„„„„„„„„„„„„„„„„􀔨66􀔩
一、漫滩区施工进度计划 „„„„„„„„„„„„„„„„„„􀔨66􀔩
二、西侧高坡加固施工进度计划 „„„„„„„„„„„„„„„􀔨60􀔩
三、阶地区施工进度计划„„„„„„„„„„„„„„„„„„„􀔨67􀔩
四、基坑监测时间„„„„„„„„„„„„„„„„„„„„„􀔨67􀔩
第八章 施工工期保证措施„„„„„„„„„„„„„„„„„„„„„􀔨68􀔩
第九章 安全文明施工及环保措施„„„„„„„„„„„„„„„„„„􀔨69􀔩
一、安全施工保证措施 „„„„„„„„„„„„„„„„„„„􀔨69􀔩
二、施工现场安全文明生产要求„„„„„„„„„„„„„„„􀔨73􀔩
三、文明施工措施„„„„„„„„„„„„„„„„„„„„„􀔨74􀔩
四、降低环境污染及噪音措施„„„„„„„„„„„„„„„„􀔨75􀔩
第十章 工程竣工验收、提交资料„„„„„„„„„„„„„„„„„„􀔨7

青岛金融中心大厦土石方及基坑支护工程
第一章 工程概况
一、 工程概况

2􀔪分主楼和裙楼。主楼地上12 层用于办公􀔪底层1-2 层架空􀔪框架结
构􀔶裙楼位于主楼西侧􀔪地上4-7 层􀔪为电信机房􀔪底层局部架空􀔪框架结构。主楼和裙楼
及楼前部分空地设2 层地下室􀔪基坑开挖深度约13.2m。该项目由江苏移动通信有限公司投
资兴建􀔪本基坑支护方案由徐州长城基础工程有限公司设计。
本次招标为基坑支护及土石方工程二部分􀔵
漫滩区深搅桩、支护桩、立柱桩、降水井施工􀔪漫滩区圈梁及两层钢筋砼支撑施工和
漫滩区土方挖运􀔶西侧人工挖孔桩和西侧高坡加固􀔶阶地区凿岩与挖运岩石、岩石锚杆与喷
射砼的施工􀔶基坑降水以及基坑监测等全部施工内容。
二、工程地质、水文地质条件
􀔨一􀔩工程地质条件
本工程根据勘察揭露地基岩土层分布自上而下描述如下􀔵
①1 层杂填土􀔵杂色􀔪松散􀔪由大量碎砖等建筑垃圾混粉质粘土填积􀔪层厚0.3-6.2m􀔶
①2 层素填土􀔵黄灰~灰色􀔪软~可塑􀔪局部为软-流塑􀔪由粉质粘土夹少量碎石填积
.
层顶埋深0.3-6.1m􀔪层厚0.5-6.1m􀔶
②-1 层粉质粘土􀔵灰黄~灰色􀔪软-可塑􀔪局部呈低塑性􀔪夹粉土􀔪有光泽反应􀔪韧性、
干强度中等􀔪层顶埋深1.9-7.8m􀔪层厚0.5-4.9m􀔶
②-1a 层粉土-粉砂􀔵灰黄-灰色􀔪无光泽反应􀔪摇振反应迅速􀔪干强度、韧性低。层顶
埋深5.2-7.7m􀔪层厚0.7-4.0m􀔶
②-2 层淤泥质粉质粘土-粉质粘土􀔵灰色􀔪流塑􀔪局部为软塑粉质粘土􀔪夹少量腐植物􀔪
少有光泽反应􀔪无摇振反应􀔪韧性较低􀔪干强度较低-中等􀔪主要分布在场地东部漫滩范围。
4
层顶埋深7.5-10.0m􀔪层厚1.3-12.9m􀔶
②-3 层粉质粘土􀔵灰~灰褐色􀔪软-可塑􀔪局部夹少量粉土、粉砂􀔪部分地段底部夹少量
砾石、风化岩屑􀔪稍有光泽反应􀔪韧性较低􀔪干强度较低-中等。层顶埋深3.3-23.4m􀔪层厚
1.8-7.4m􀔶
②-3a 层粉质粘土混卵砾石、岩块􀔵灰色、局部夹棕红色􀔪粉质粘土为软塑􀔪夹少量粗
砂、卵砾石、岩块含量10%~15%左右􀔪局部达25%。层顶埋深19.8-25.4m􀔪层厚1.0-2.3m􀔶
③层粉质粘土􀔵黄褐-褐黄色􀔪底部棕黄夹棕红色􀔪可-硬塑􀔪夹少量铁锰结核、灰白色
粘土􀔪底部混少量风化岩碎块􀔪有光泽反应􀔪韧性、干强度较高􀔪主要分布在场地西部及西
北部的阶地上。层顶埋深0.8-16.8m􀔪层厚0.3-13.5m􀔶
⑤-1 层强风化砂砾岩、含砾砂岩􀔵部分为细砂岩􀔪夹少量粉砂岩􀔪棕红-紫红色􀔪风化
强烈呈砂土含砾状􀔪结构构造不清晰􀔪手捏易碎􀔪遇水易软化。层顶埋深0.3-29.8m􀔪层厚
0.3-13.5m􀔶
⑤-2 层中风化砂砾岩、含砾砂岩􀔵紫红色为主􀔪局部为灰色􀔪部分为细砂岩􀔪夹少量
砾岩、泥质粉砂岩􀔪岩体较完整􀔪属软岩-较软岩􀔪部分为较硬岩􀔪岩体基本质量等级为Ⅳ
类。层顶埋深0.6-30.5m􀔶
⑤-2a 层中风化泥质粉砂岩、细砂岩􀔵紫红色􀔪岩体较完整􀔪岩质较软􀔪且软硬不均􀔪
属极软岩􀔪岩体基本质量等级为Ⅴ类􀔪层顶埋深4.7-22.2m􀔪层厚0.8-5.4m。
􀔨二􀔩水文地质条件
场地地下水主要为潜水。阶地上人工填土为含水层􀔶漫滩范围由人工填土层及新近沉
积软弱土层组成含水层。
人工填土土体疏松􀔪具大孔隙􀔪有利于地下水的渗透及汇集􀔪含水性及透水性较好􀔪
由于其厚度大􀔪含水量丰富􀔪尤其在雨季􀔶新近沉积的粘性土层含水量较高􀔪但给水性差􀔪
透水性较弱􀔪但新近沉积的饱和砂性土层􀔪给水性、透水性好􀔪含水丰富􀔶③层粉质粘土为
弱透水层􀔪基本不含地下水。
所以􀔪场地内漫滩范围地下水阶地上丰富。
根据工勘报告
.场地地下水对砼无腐蚀性
.对钢结构具弱腐蚀性
.对钢筋砼结构中钢
筋无腐蚀性。
根据场地及周围无环境污染
.场地地下水埋藏较浅
.地下水位以上主要以粉质粘土为
填料的人工填土
.按南京地区经验一般无腐蚀性。根据工勘报告
.场地土质对砼无腐蚀性
.
对钢结构具弱腐蚀性
.对钢筋砼结构中钢筋无腐蚀性。
5
三、基坑支护设计的有关要求
1、本基坑±0.00m 标高相对于绝对标高16.5m。
2、本基坑支护结构具体设计为􀔵
a、基坑西侧及北侧块石护坡挡墙首先采用钢筋砼井字架、板加预应力锚杆永久性护坡
方案。
b、基坑西侧及北侧阶地地貌区域内岩层到地表采用1􀔵0.2 放坡岩层锚杆喷锚网护坡方
案。
c、基坑南侧西段漫滩地貌土质较好区域内采用钻孔灌注桩加三层预应力锚杆挡土方案。
d、基坑东南侧漫滩地貌淤泥质软土分布区域内采用钻孔灌注桩加二层支撑挡土方案。
e、整个基坑四周外围采用双排或单排深层搅拌桩形成一个全封闭止水帷幕。
f、坑内采用“降水井”疏干坑内水􀔪坑顶做好“截水沟”排水系统。
3、钻孔灌注桩所有桩顶用圈梁锚固􀔪桩身主筋沿圆周均匀分布􀔪桩身主筋伸入圈梁不
小于750􀔪桩身砼等级为C30􀔪圈梁砼强度等级为C30􀔪桩身主筋保护层厚度50􀔪圈梁主筋
保护层厚度35。
4、深层搅拌桩􀔵采用双轴深层搅拌桩机施工􀔪前后两排桩接头错开􀔪φ 700􀔪相邻桩搭
接200/300􀔪采用32.5 级普硅水泥􀔪水泥掺入比16%􀔪水灰比值0.5􀔪送浆压力0.4-0.6Mpa􀔪
相邻桩施工间隔不得超过12 小时􀔪同时外掺2%的水泥用量石膏􀔪要求深搅桩水泥土28 天
强度qu≥0.8Mpa􀔪垂直度偏差为0.5%以内。
5、降水井􀔵整个基坑内设12 口管井进行降水􀔪管井采用Ф 360 预制砼管􀔪其中滤管长
12000􀔪井管孔壁四周用绿豆砂充填􀔪上部孔口2000 范围内用粘土封死。
6、立柱及立柱桩􀔵采用L180×12 格构角钢立柱􀔪下端插入钻孔灌注桩内3000􀔪支撑
下间隔12000 左右设一立柱􀔪立柱桩砼强度等级为C30。
7、钢筋砼支撑􀔵支撑中心位置-3.7m􀔪截面650×750 支撑内联系杆件及端部固定杆件
为550×650 钢筋砼结构􀔪支撑间距8000-10000 左右􀔪砼强度等级为C30􀔪支撑安装平面垂
直度小于0.003􀔪所有支撑钢筋伸入圈梁长度不少于35d􀔪支撑和圈梁同时浇注􀔪施工时应
在砼中掺加6%JM3 添加剂。
8、钻孔灌注桩、深搅桩、支撑等施工均应严格执行各自的规范、规程中的相关技术要
求。
9、支护结构达到养护龄期强度后􀔪方可开挖􀔪土方开挖应分层分区进行􀔪严禁一次开
挖到位或超挖􀔪挖出的土方严禁堆放在支护结构外侧􀔪严禁挖土设备碰撞或停放在支撑杆件􀔶
6
挖至设计底标高后􀔪立即做垫层􀔪砌砖胎膜􀔪浇注砼底板􀔪严禁基坑长时间暴露。
10、加强对支护结构本身和邻近房屋和道路沉降、位移的现场监测工作􀔪及时反馈信息􀔪
以便设计人员提供相应的应急技术措施。
11、基坑支护的有关设计参数􀔵 表1
桩型 桩径􀔨mm􀔩 间距 桩长􀔨m􀔩 主筋 螺旋筋 加强筋 砼等级 桩数
支护桩
AB Ф 1000 1200 17.1 14Ф 25 Φ 8􀔸200 Φ 16􀔸1500 C30 29
BC Ф 1000 1200 20.1 14Ф 25 Φ 8􀔸200 Φ 16􀔸1500 C30 34
CD Ф 1100 1300 24.6 20Ф 25 Φ 8􀔸200 Φ 16􀔸1500 C30 84
DE Ф 1100 1300 22.6 16Ф 25 Φ 8􀔸200 Φ 16􀔸1500 C30 32
EF Ф 1000 1200 16.1 14Ф 25 Φ 8􀔸200 Φ 16􀔸1500 C30 41
双轴
深搅桩
止水桩
φ 700
1000、
800
8、10.3、
14.5、18、12 相邻桩搭接200/300􀔪水泥采用32.5 级普
硅水泥􀔪掺入量16%。
1010
暗墩 1000 6.5 192
人工挖孔桩 φ 900 4000 5.0 14φ 25 Φ 8􀔸200 Φ 16􀔸1500 C30 24
立柱桩 Φ 1000 /
20m 以上部分4L180×12 格构角钢立柱􀔪以
下部分钢筋砼桩􀔪直径Ф 1000􀔪长20m􀔪主筋
16Ф 18、螺旋筋φ 8@200、加强筋Ф 16@1500􀔪
钢管插入砼体内3.0m。
C30 50
降水井 Ф 800 16.0
管井采用φ 360 预制砼管􀔪其中滤管长为12m􀔪
井管孔壁四周采用绿豆砂填充􀔪上部孔口2m 范
围内用粘土封死。
/ 13
四、施工组织设计的编制依据
1、江苏移动通信枢纽基坑支护平面图、大样图。
2、《江苏移动通信枢纽地质勘察报告》。
3、《建筑地基基础设计规范》GB50007-2002。
4、《工程测量规范》GB50026-93。
5、《建筑地基基础工程施工质量验收规范》GB50202-2002。
6、《钢筋砼结构工程施工及验收规范》GB50204-2002。
7、《建筑工程施工现场供电规程》GB50194-93。
8、《建筑工程质量检查评定标准》GB50300-2001。
9、《岩土工程勘察规范》GB50021-2001
10、《地下工程防水技术规范》GBJ108-87。
7
11、《建筑工程施工质量验收统一标准》GB50300-2001。
12、《建筑机械使用安全技术规程》JGJ33-2001。
13、《钢筋焊接及验收规程》JGJ18-96。
14、《建筑基坑支护技术规范》JGJ120-99。
15、《建筑变形测量规程》JGJT8/97。
16、《建筑施工安全检查标准》JGJ59-99。
17、《回弹法检测混凝土抗压强度技术规程》JGJ/T23-92。
18、《钢筋焊接接头试验方法》JGJ/T27-2001。
19、《普通混凝土用砂质量标准及检验方法》JGJ52-92。
20、《普通混凝土用碎石和卵石质量标准及检验方法》JGJ53-92。
21、《普通混凝土混凝土配合比设计规程》JGJ/55-2000。
22、《钢筋机械连接通用技术规程》JGJ107-96。
23、《混凝土质量控制标准》JGJ164-92。
24、其他现行的工程技术、施工验收标准及规范。
五、基坑支护施工要求􀂧
a、严格按《建筑桩基技术规范》JGJ94-94、《建筑基坑支护技术规范》JGJ120-99 施
工􀔶
b、支护桩应进行间隔施工􀔪确保桩的垂直度􀔪注意施工安全􀔶
c、立柱桩、管井施工注意避让基础工程桩、地梁、桩与剪力墙等结构􀔶
d、降水井的施工一定要保证成井质量􀔪确保抽出清水􀔪达到疏干基坑内土方的目的􀔪
管井预降水一周后􀔪开挖土方􀔪同步进行砼支撑安装􀔪并及时降水和排除坑内明水。
e、砼圈梁与砼支撑的施工应符合土建施工规范的要求􀔪砼一定要达到设计强度等级
后方可进行土方开挖的工作。土方开挖应分层􀔪分区􀔪分段进行􀔪开挖时注意保护已施工的
工程桩􀔶
f、如坑内明水较多􀔪可在基坑周边开挖明沟及集水井􀔪采取明沟排水措施􀔪以确保
土方开挖工作的顺利进行􀔶
g、在局部深坑处视地下水渗出量􀔪必要时在一些集水井、电梯井深坑处增补二级轻
型井点降水设备􀔶
h、土方开挖前􀔪应在支护桩边内侧挖一条2m 宽􀔪2m 深分层厚度的应力释放沟􀔶
j、圈梁及支撑中的钢筋采用焊接连接􀔪圈梁及支撑砼强度等级为C30􀔶
8
k、坑中电梯井等局部超深部位采用深搅桩挡墙坑中坑处理􀔶
l、在拆除支撑前􀔪应按设计要求换撑􀔪支撑拆除顺序为􀔵
①要求地下-2 层垫层和底板浇注至支护桩边􀔪并达到80%砼强度后方可拆除第二层支
撑􀔶
②要求地下-2 层顶板完成后􀔪在地下-2 层顶板标高处设置钢筋砼换撑传力块后􀔪并
达到80%砼强度后方可拆除第一层钢筋砼支撑􀔶
m、锚杆施工采用干作业法成孔􀔪且要求对锚杆自由段及锚头作防锈处理􀔪锚杆均采
用二次注浆方式进行施工􀔪受次注入水泥砂浆􀔪其配合比为􀔵水􀔵水􀔵砂=1􀔵0.4􀔵0.3􀔪待
其达到初凝状态时􀔪即进行二次劈裂注浆􀔪采用纯水泥浆􀔪水灰比为0.4􀔪均采用32.5 级
普硅水泥配置􀔪强度不得低于M20􀔪一次注浆压力应控制在1.0Mpa􀔪二次注浆压力应控制在
3.0Mpa􀔪左右􀔪上下层锚杆错开梅花型布置􀔶
n、待锚杆锚固体强度大于15Mpa 并达到设计强度80%后方可进行预应力张拉和锁定􀔪
每根锚杆预应力施加水平不得低于200KN 并且锁定150KN􀔪且应进行不少于1%锚杆总根数的
抗拔试验。
P、锚杆打设角度150 和250 间隔进行􀔪钻孔直径150􀔪锚杆钢筋对中支架采用每隔2000
φ 8 圆钢􀔶
q、圈梁中应预设孔径为φ 80 的孔道􀔪其水平倾角与该锚杆相一致􀔶
r、土钉墙水平及垂直间距均为2000×2000􀔪上下排梅花行错开布置􀔪土钉钢筋均采
用1φ 25Ⅱ级螺纹钢筋􀔪注浆材料采用普硅32.5 级水泥净浆􀔪强度不低于M20􀔪注浆压力为
0.8-1.0Mpa􀔪水灰比0.5􀔶喷射C20 厚度100 细石砼面层􀔪其配合比为􀔵水􀔵砂子􀔵细石=1􀔵
2􀔵2􀔪细石最大粒径不大于15􀔪喷射压力为0.3-0.5Mpa􀔪挂网筋φ 6.5@200×200􀔪锚头用
4φ 16L400 井字行焊接并压在钢筋网上􀔶
s、土钉打设角度150􀔪土钉钢筋对中支架采用φ 6.5 圆钢􀔪同一排土钉水平向采用2
φ 16 通长加强连接筋􀔪坡面排水措施每隔5000 采用PVC 塑料管φ 100L300􀔪向外排水倾斜
150􀔪进口处做纱布反滤层处理􀔶
t、为确保基坑南侧邻近明城墙文物和高压线安全􀔪采取钻孔桩加预应力锚杆控制基
坑变形􀔪并且采取深搅桩进行浅填团土止水􀔶
u、施工期间应加强基坑监测工作􀔪重点对周边民房与道路进行监测􀔪进行信息化施
工。
9
六、工程质量、安全、文明施工管理目标
1、质量目标􀔵符合国家质量验收标准。施工中按照我公司ISO9002 质量认证体系的要
求进行现场管理􀔪各项质量指标达到优良标准􀔪并保证基坑开挖期间不坍塌、不渗漏􀔪基坑
变形控制在允许范围内􀔶并保证南侧明城墙、高压电线塔、西侧高坡及高坡上的房屋、北侧
居民楼、东侧虎踞路的安全􀔪做到基坑开挖尽量不影响周边建筑物、构筑物、道路、管线。
2、工期目标􀔵招标文件要求工期180 天􀔪目标工期180 天。
3、安全文明施工管理目标􀔵安全生产、无人身、重大机械事故和交通事故􀔪争创文明
工地􀔪创南京市“安全文明施工工地”。
第二章 施工准备
成立本工程项目经理部􀔪落实各类人员到岗􀔪开展人员、资金、现场平面布置、设备、
技术的准备工作。
1、开工前配合业主􀔪施工现场做到“三通一平”􀔪根据施工平面布置图规划好场区施工
道路、施工场区进出口布设、施工区域、钢筋笼制作场地、水、电源的接口位置、生活、办
公及仓库临设的布置􀔪储浆池、进出场地的冲洗平台等施工前的准备工作􀔪在进场路口设置
门卫􀔪并置挂“五牌一图”􀔪悬挂宣传标语横幅。
2、规划好的施工现场平面布置图一定要经监理、业主审批后方能实施􀔪统筹安排。
3、根据业主、监理审批后的施工现场平面布置图􀔪对施工场区主要道路进行硬化处理􀔪
用C20 砼􀔪厚15Cm􀔪以满足文明施工的需要。
4、由于本场地障碍物较多􀔪施工准备时应集中清障􀔪用粘土回填压实。
5、做好施工测量的准备工作􀔪根据南京市规划局确定的规划红线及坐标确定好施工测
量方案􀔪根据测量精度的要求􀔪本工程宜选用测量精度较高的全站仪􀔨日本产托普康􀔩􀔪同
时配备瑞士产高精度蔡司010 经纬仪进行测量定位。
6、做好测量控制点、轴线测量􀔪支护桩、深搅桩等定位等测量的验收工作􀔪并经专业测
量监理工程师校核后􀔪方可进行支护桩护筒、沟槽开挖等工作。
7、做好机械设备的保养工作􀔪确保进入施工现场的机械设备完好􀔪并备足易损配件及
专业维修人员􀔪确保开工后设备正常运转。
8、做好材料采购工作􀔪根据招标文件的要求􀔪钢材、水泥、商品砼、电焊条、铁丝、
10
木材等全由乙方自购。承包人采购的材料必须在经甲方、监理方书面批准的前提下􀔪符合有
关规范、设计图纸规定的质量要求并提供产品合格证明􀔪所有材料须有产品质保书􀔪且必须
经复检合格后方能使用。
9、按照业主要求组织桩机及其他设备进场􀔪及时对进场设备进行安装、调试和就位􀔪
确保桩机正常、良好。
10、做好材料采购供应计划􀔪执行采购控制程序􀔪签定购货合同􀔪做好施工前的试验􀔪
按规范及设计要求且经甲方、监理认可􀔪方可组织进场、验收􀔪落实材料进场􀔪到场材料摆
放整齐􀔪提前做好各种材料复检工作。
11、搭设水泥库、钢筋笼制作场地、钢筋笼制作棚、组织部分材料进场􀔪指定地点存
放􀔪储浆池的开挖砌筑􀔪桩机施工设备的就位及支护桩的施工顺序􀔪沉淀池及泥浆池的开挖
砌筑􀔪材料进出线路的规划。
12、做好施工用电的分配􀔪根据业主指定的变压器􀔪分接配电箱􀔨有计量􀔩􀔪并将生活
与生产用电分开􀔪根据施工机械的分布确定分配电箱的位置。根据施工计划􀔪本工程需6
台工程钻机􀔪3 台深搅桩机􀔪1 台水井钻机
.以及8 个班组的挖孔设备。业主提供的电源能
满足施工要求􀔪我公司自备1 台120KW 柴油发电机􀔨备用􀔩。施工用水按照业主指定的位置
分接镀锌水管􀔪装表计量。
13、做好技术交底工作􀔵具体内容详见表2 表2
序号 具 体 内 容
1
认真学习领会设计图纸及有关质量要求􀔪理解设计意图􀔪学习有关的技术规范、
规程􀔪研究分析工程地质勘察报告􀔪熟悉和掌握施工工艺。
2
和监理工程师一起确定定位放线方案􀔪接受业主移交的坐标控制点和水准点􀔪
办理移交签证手续。
3
会同业主、监理和设计院等有关方面进行图纸会审及技术交底工作􀔪并由技术
负责对施工现场做好技术交底工作。
13、施工时每台施工机械编号挂牌􀔪标明机号􀔪机长姓名、桩号、孔深􀔪准确记录进尺
情况􀔪做到管理有序。深搅桩应确定水泥掺入量的标定工作。
14、在业主的帮助指导下􀔪办理好质监、安监、环保、渣土弃置等相关外围手续􀔪领取
项目施工许可证。
15、根据设计图纸的内容􀔪各项准备工作需4 天时间都安排在工期中􀔪暂按12 月16
11
日开工􀔨具体以甲方、监理签发的开工令为准􀔩。
第三章 施工部署
一、施工现场平面布置
施工现场平面布置是保证工程质量与工期的重要条件􀔪是文明、安全施工的必要条件􀔪
施工平面布置时首先将施工平面布置图报监理、业主审核批准后􀔪方可进行施工现场进行平
面布置。进入施工现场主干道旁悬挂施工现场平面布置图等“五图一牌”􀔪规划好施工道路􀔪
水、电线路的架空与埋设􀔪储浆池的布设与砌筑􀔪储浆池2 个􀔪每个不小于500m3􀔪尽量设
置在场地主干道旁边的位置􀔪搭设好钢筋堆场及钢筋笼制作场地􀔪吊车的行走路线及各钻机
的泥浆池与沉淀池的开挖砌筑􀔪砼运输车的浇注线路。本工程拟投入6 台工程钻机施工支护
桩、立柱桩􀔶3 台深搅桩机施工深搅桩􀔶1 台水井钻机施工降水井。施工现场临设的布置􀔪
进入场区主要干道冲洗平台的布置􀔪配备消防灭火设备􀔪插设彩旗􀔪张贴宣传标语􀔪营造文
明施工的气氛。施工现场平面布置应根据施工现场实际需要􀔪实行阶段性的调整􀔪动态管理􀔪
满足现场安全、文明施工的需要。由于本工程基坑支护支护桩、深搅桩施工与阶地区凿岩、
挖岩、外运同时施工􀔪施工车辆进出主要依靠场地通向虎踞路出口􀔪要做到材料进出、泥浆
外运车辆与运渣车辆协调好􀔪避免相互影响􀔪场内利用现有通向大门的道路做二条相互垂直
的混凝土道路􀔪水泥库、钢筋笼制作场尽量安排在不妨碍工程施工的场地。具体布置详见平
面布置附图。
二、管线保护和处理
该施工场地东北靠虎踞路􀔪西北侧、北侧为居民楼和彩票中心办公楼􀔪东南侧紧邻移动
公司现办公楼􀔪南侧与明城墙毗邻􀔪因此基坑开挖时主要考虑东北靠虎踞路、西北侧和北侧
居民楼和彩票中心办公楼、东南侧移动公司现办公楼、南侧明城墙以及分布在场地东侧、南
侧和西侧的三个高压电线塔。为保证顺利施工􀔪对确实影响施工要求的管线、树木􀔪经业主
和监理及有关单位同意后􀔪采取切实可行的保护措施􀔪做到不影响施工和场内外正常生活􀔶
基坑开挖过程中应加强基坑监测􀔪做到信息化施工。
三、主要机械设备配置
根据本工程支护方案、工程地质条件、工期的要求􀔪拟投入的主要设备为深搅桩机3
用于深搅桩施工􀔪工程钻机6 台用于支护桩和立柱桩的施工􀔪其它机械设备配置见表3􀔨土
12
方开挖所需设备详见表15􀔩。
主要机械设备一览表 表3
名称 型号 数量 用电量
􀔨KW􀔩
备注
双轴深搅桩机 SJB-74 3 74×3 深搅桩施工
工程钻机 GPS-15.20 6 30×6 支护桩、立柱桩施工
灰浆搅拌机 HBJ-2 3 3×3 灰浆搅拌
水井钻机 SPJ-300 1 20×1 降水井、观测井施工
泥浆泵 3PNL 5 22×6 支护桩、立柱桩施工
履带吊 15T 2 下钢筋笼及浇注砼
电焊机 BX-500 10 20×10 钢筋笼制作、圈梁施工
手摇辘轳 8 挖孔桩施工
电动空压机 3.0m3 4 15×4 清障、挖孔桩凿岩
插入式振捣棒 5 2.5×5 圈梁施工
切割机 CGJ-1 2 2×15 切断钢筋
柴油发电机 120KW 1 备用
砼泵车 三菱 2 砼灌注
砼运输车 现代 6 砼灌注
泥浆运输车 解放 8 泥浆外运
全站仪 QY-A1 2 测量与基坑监测
经纬仪 蔡司010 1 测量与基坑监测
水准仪 SD1 2 测量与基坑监测
四、组织机构配置及管理职责
如我公司在本工程投标中能荣幸中标􀔪将力争使该项工程质量达到优良等级􀔪公司对现
场做到组织落实、班子有力􀔪选择具有责任性、施工管理经验丰富的优秀人员组成该项目部􀔪
13
使他们对整个工程的组织、施工、质量、安全、工期负责。
1、项目部配置􀔵
为了确保本工程的质量和工期􀔪必须加大施工管理力度􀔪健全管理组织􀔪加强组织领导􀔪
规范施工和管理􀔪该工地采用项目经理负责制􀔪建立健全安全网络和质量管理。为了使工程
能保质、保量按期完成施工􀔪我们将选派施工经验丰富、工作认真负责、责任强的优秀人员
组成本工程项目经理部。施工期间机台之间开展以“安全、质量、工期”为主题的劳动竞赛􀔪
并且公司安排工程科、质量安全监察科、设备科、行政科、计财科等有关处室由总经理带队
对现场进行检查指导工作􀔪主要检查施工质量、安全文明施工及工期进度等􀔪进行现场办公􀔪
解决施工中的问题􀔪做到每周一次。配置情况见表4。
项目部人员及主要岗位人员简历表 表4
本 工 程
担任职务
现 任
职 务
职 称 近年来主要施工业绩
项目经理
于松柏
副总工程师
高级
工程师
壹级资质􀔪作为项目经理完成了8 个超过10 米和6 个超过7 米
的基坑􀔪安全无事故􀔪先后完成18 项桩基工程􀔪其中11 项被
市质检站评为优良工程
项目副经理
许秀平
副经理 工程师
壹级资质􀔪作为项目经理完成了6 个超过10 米和4 个超过7 米
的基坑􀔪安全无事故􀔪先后完成12 项桩基工程􀔪其中7 项被市
质检站评为优良工程
项目技术
负责人
纪中军
技术科长
高级
工程师
壹级资质􀔪作为项目经理完成了6 个超过10 米的基坑􀔪作为技
术负责人􀔪参加8 项基坑支护和7 项桩基工程的施工􀔪安全无
事故
安全员
李智民
科 员 技师
多次担任基坑支护与桩基工程的安全员􀔪具有丰富的安全监察、
管理经验
质 检 员
赵金永
科 员
岩 土
工程师
多次参加基坑支护的设计与施工􀔪有桩基工程的丰富施工经验􀔪
有市质检站颁发的质检员上岗证
施 工 员
蒋荣德
科 员
土 建
工程师
多次参加基坑支护的设计与施工􀔪有桩基工程的丰富施工经验􀔪
有省建委颁发的施工员上岗证
14
测 量 员
徐忠余
科 员 工程师
多次担任基坑支护与桩基工程的测量工作􀔪能熟练运用激光测
距仪、全站仪、经纬仪等测量仪器
材 料 员
汪春仁
科 员 助 工
多次担任基坑支护与桩基工程的材料员􀔪具有丰富的材料管理
经验
会 计 员
吴晨
科 员 会计师
多次担任基坑支护与桩基工程的财会管理工作􀔪具有丰富的财
会和统计工作管理经验
2、项目部人员及主要岗位人员管理职责
项目经理长住现场􀔪对整个工程的生产、质量、安全负责。项目技术负责人图纸会审􀔪
技术工作管理􀔪质量检查验收􀔪重大质量事故处理􀔪主持竣工报告编写􀔪参加竣工验收。
岗 位 责 任 制 表5
岗 位 职 责 备
注
项 目
经 理
负责整个工程的管理工作􀔪对工期、质量、施工阶段动态、考核、现场管理以及设备
人员管理。
技术负责人
负责设计图纸的复检工作􀔪组织研究制定施工方案和技术交底工作、抓技术管理和质
量管理􀔪组织竣工报告编写􀔪确保施工进度计划得到落实。
施工员
负责按施工组织设计和项目部的要求􀔪组织分项工程的施工􀔪确保施工进度计划得到
落实。
质检员 检验各种材料的质量和各工序的施工质量􀔪进行质量检查监督并报监理部门验收。
机 长 负责本机台深搅桩、支护桩、立柱桩的施工􀔪研究使用新工艺􀔪提高工作效率。
机 台
班 长
负责本班深搅桩机或工程钻机操作、浆液配制。
15
材料员 负责材料进货、验收和保管工作􀔪提供合格的材料和工具。
钢筋工 钢筋笼制作与圈梁钢筋绑扎等
电 工、
机修工
负责机械设备的维修、电器安装和电路架设􀔪保证机械设备正常运转和电路畅通。
安全员
负责本工程施工全过程的安全教育和安全检查􀔪对关键、危险部位应做交底􀔪并做好
监督防护措施的落实􀔪保证安全生产。
16
3、组织机构及施工人员组成
施工组织机构图 图1
圈
梁
支
撑
施
工
组
降
水
施
工
组
深
搅
桩
施
工
组
项 目 经 理
技术负责人 项 目 副 经 理 后 勤 供 应
测
量
组
技
术
组
质
检
组
资
料
组
食
堂
班
行
政
保
卫
组
机
电
维
修
组
动
力
设
备
组
材
料
供
应
组
支
护
桩
施
工
组
安
全
管
理
组
文
明
施
工
管
理
组
挖
孔
桩
施
工
组
锚
杆
喷
浆
施
工
组
凿
挖
岩
土
施
工
组
基
坑
监
测
组
17
本工程计划投入人员318 人􀔪项目经理部下设技术组、质检组、财务预算组、动力设备
组、施工管理组、材料供应组、安全文明施工管理组􀔪各岗位人员见现场人员组成表详见表
6。
施工人员组成表 表6
岗 位 人 数 岗 位 人 数
项目经理 1 挖孔桩操作工 24
项目副经理 1 砼灌注工 12
技术负责人 1 钢 筋 工 20
测 量 员 4 电焊工 10
施 工 员 4 电工、修理工 2
质 检 员 4 圈梁与支撑施工人员 20
材 料 员 2 锚杆施工人员 30
安 全 员 2 挖掘机操作人员 12
财会预算员 1 凿岩机操作人员 4
行政人员 6 推土机操作人员 6
保 安 2 弃土场管理员 4
深搅桩机工 36 自卸车驾驶员 50
钻机操作工 36 道路清洁员 20
吊车司机 4 合 计 318
五、基坑支护各工序间施工的配合
本工程漫滩区与阶地区需考虑同时开工􀔪应考虑支护桩、深搅桩施工与西侧高坡加固、
阶地区凿岩挖运共用虎踞路大门出口􀔪为了互不影响􀔪在阶地区F 点做一岩方挖运出口􀔪原
则上岩方挖运与支护施工各自一条道路。由于深搅桩与支护桩同时施工􀔪进场设备比较多􀔪
基坑支护施工时􀔪应考虑支护桩与深搅桩的合理避让􀔪支护桩、深搅桩施工完毕及时进行前
期挖土和余桩处理􀔪尽快进行第一层支撑与圈梁的施工􀔪待28 天龄期后及时进行土方开挖
及第二层围檩及支撑的施工􀔨含南侧锚杆的施工􀔩􀔪待28 天龄期后进行第二层支撑下的土方
18
开挖。阶地区由于采用岩石锚杆及挂网喷浆􀔪待西侧高坡加固后􀔪分七层进行凿岩开挖􀔪每
凿一层及时进行锚杆及喷射砼的施工􀔪避免凿深搭操作平台施工。由于凿岩与锚杆施工交叉
进行􀔪注意每道工序合理衔接􀔪保证阶地区的施工与漫滩区的支护施工齐头并进􀔪确保在
180 天内完工。
第四章 施工方法及施工技术措施
一、 施工方法
1、本工程特点􀔵桩数较多􀔪桩长长短不一􀔪部分支护桩入岩􀔪工期要求紧􀔪为确保工
期进度及工程钻机的效率􀔪应事先规划好各台钻机的施工顺序􀔪各台钻机的泥浆池及沉淀池。
每台钻机设独立的循环池􀔪并在场地中间道路的两侧挖两个储浆池􀔪泥浆集中排放到储浆池􀔪
经初步沉淀后􀔪将清水抽到循环池用作循环水􀔪浓泥浆用排污车不断外运弃置。
2、西侧高坡加固及阶地区凿挖运岩石、岩石锚杆及喷射砼与支护桩、深搅桩同时施工􀔪
应避免两个区域施工的相互影响􀔪凿挖运
