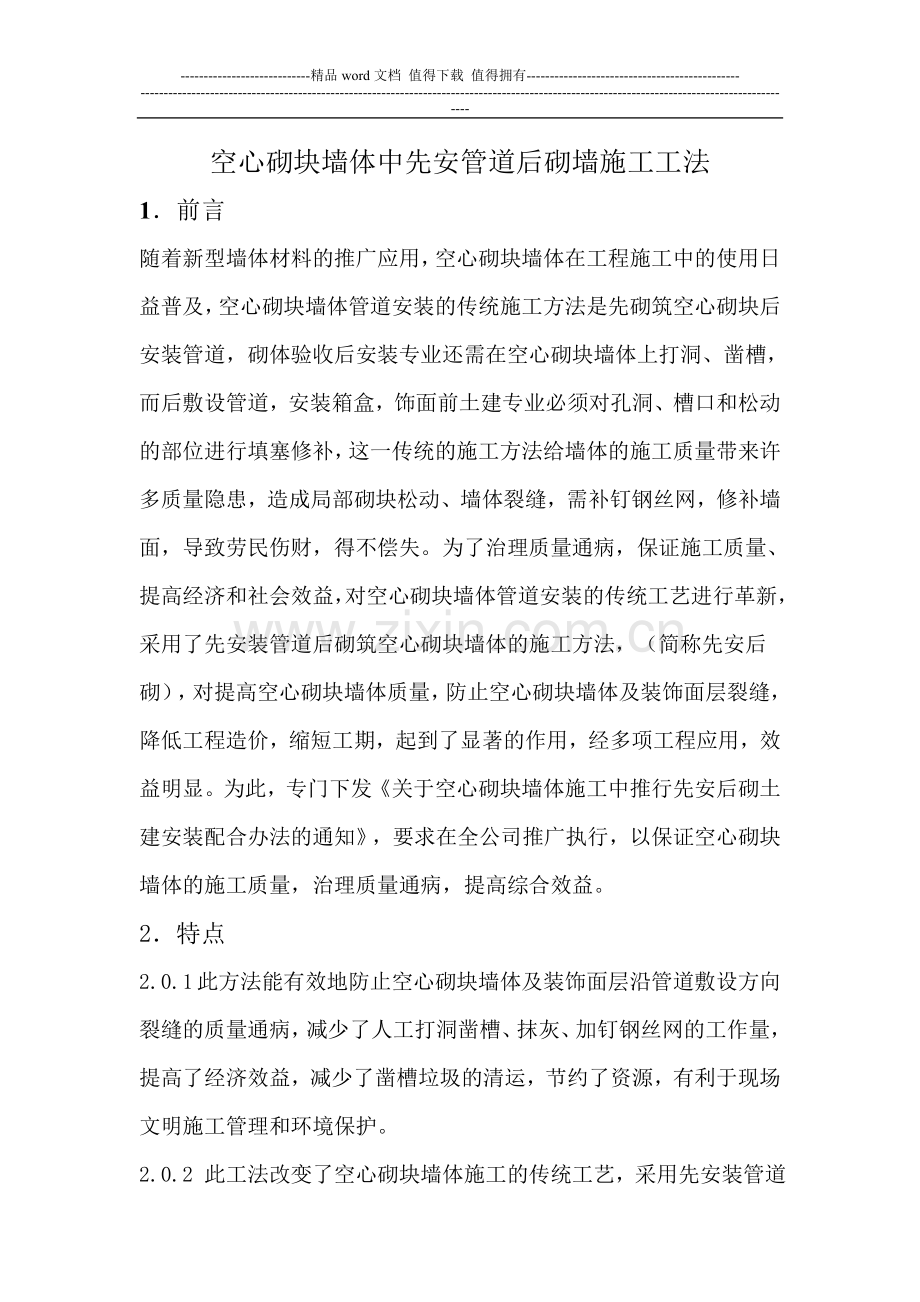

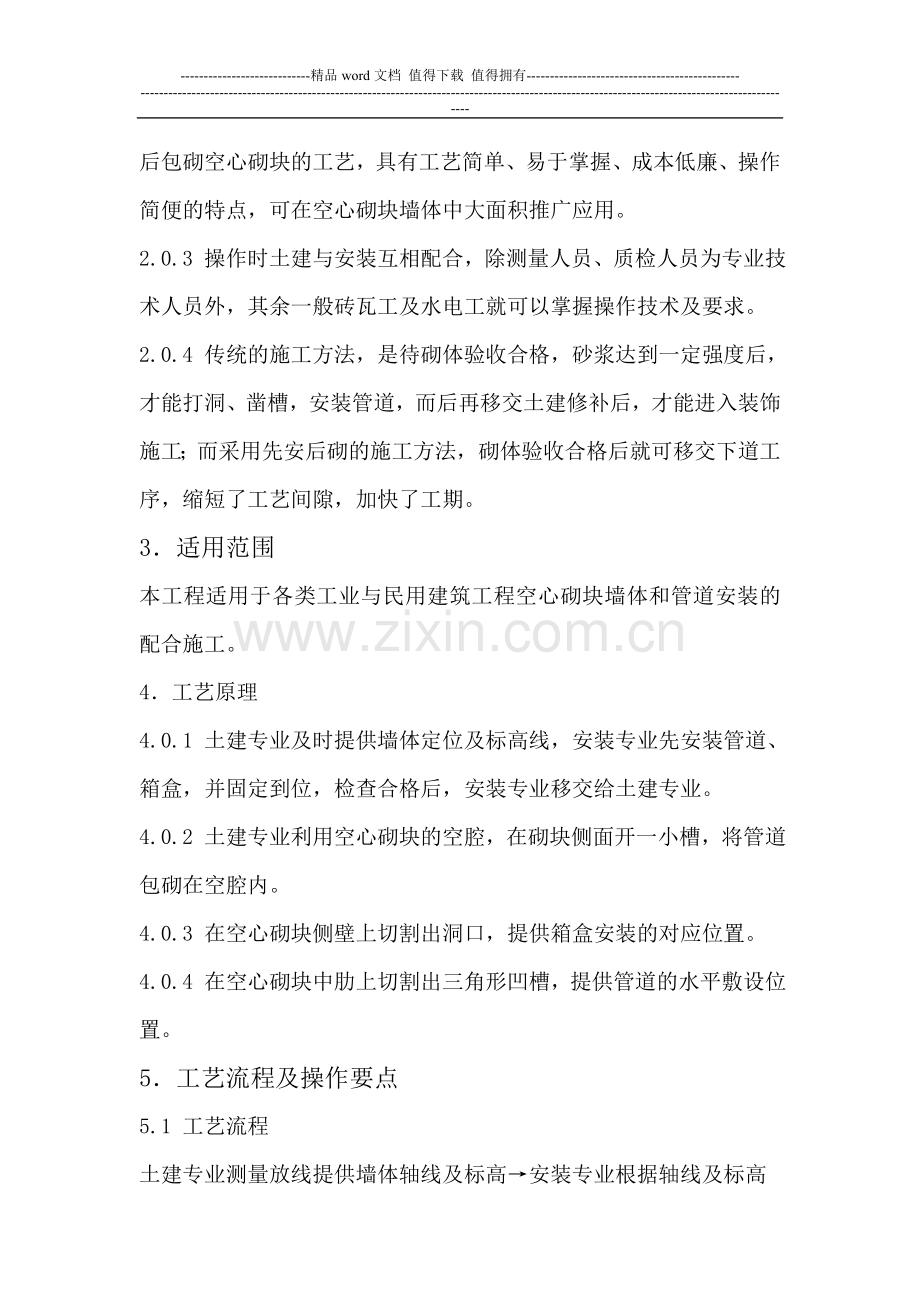

-精品word文档 值得下载 值得拥有-空心砌块墙体中先安管道后砌墙施工工法1前言随着新型墙体材料的推广应用，空心砌块墙体在工程施工中的使用日益普及，空心砌块墙体管道安装的传统施工方法是先砌筑空心砌块后安装管道，砌体验收后安装专业还需在空心砌块墙体上打洞、凿槽，而后敷设管道，安装箱盒，饰面前土建专业必须对孔洞、槽口和松动的部位进行填塞修补，这一传统的施工方法给墙体的施工质量带来许多质量隐患，造成局部砌块松动、墙体裂缝，需补钉钢丝网，修补墙面，导致劳民伤财，得不偿失。为了治理质量通病，保证施工质量、提高经济和社会效益，对空心砌块墙体管道安装的传统工艺进行革新，采用了先安装管道后砌筑空心砌块墙体的施工方法，（简称先安后砌），对提高空心砌块墙体质量，防止空心砌块墙体及装饰面层裂缝，降低工程造价，缩短工期，起到了显著的作用，经多项工程应用，效益明显。为此，专门下发关于空心砌块墙体施工中推行先安后砌土建安装配合办法的通知，要求在全公司推广执行，以保证空心砌块墙体的施工质量，治理质量通病，提高综合效益。2特点2.0.1 此方法能有效地防止空心砌块墙体及装饰面层沿管道敷设方向裂缝的质量通病，减少了人工打洞凿槽、抹灰、加钉钢丝网的工作量，提高了经济效益，减少了凿槽垃圾的清运，节约了资源，有利于现场文明施工管理和环境保护。2.0.2 此工法改变了空心砌块墙体施工的传统工艺，采用先安装管道后包砌空心砌块的工艺，具有工艺简单、易于掌握、成本低廉、操作简便的特点，可在空心砌块墙体中大面积推广应用。2.0.3 操作时土建与安装互相配合，除测量人员、质检人员为专业技术人员外，其余一般砖瓦工及水电工就可以掌握操作技术及要求。2.0.4 传统的施工方法，是待砌体验收合格，砂浆达到一定强度后，才能打洞、凿槽，安装管道，而后再移交土建修补后，才能进入装饰施工；而采用先安后砌的施工方法，砌体验收合格后就可移交下道工序，缩短了工艺间隙，加快了工期。3适用范围本工程适用于各类工业与民用建筑工程空心砌块墙体和管道安装的配合施工。4工艺原理4.0.1 土建专业及时提供墙体定位及标高线，安装专业先安装管道、箱盒，并固定到位，检查合格后，安装专业移交给土建专业。4.0.2 土建专业利用空心砌块的空腔，在砌块侧面开一小槽，将管道包砌在空腔内。4.0.3 在空心砌块侧壁上切割出洞口，提供箱盒安装的对应位置。4.0.4 在空心砌块中肋上切割出三角形凹槽，提供管道的水平敷设位置。5工艺流程及操作要点5.1 工艺流程土建专业测量放线提供墙体轴线及标高安装专业根据轴线及标高进行管道丈量，确定尺寸，进行下料安装专业进行管道下挂和登高安装、进行管路的水平架空敷设及线盒的相接和临时固定安装专业对管道及线盒位置，标高检验合格后办理工作面移交手续土建进行砌筑，管道处用切割机在空心砌块侧面开一小槽进行包砌在局部砌块侧壁上切割方洞预留箱盒安装位置，在砌块中肋上切割三角形凹槽敷设水平管道砌筑时安装与土建专业各派质检员在现场进行检查纠正验收。5.2 操作要点5.2.1 安装专业操作要点1. 根据图纸设计意图及管路功能、走向，在现浇混凝土结构内埋设好管道并露出砼面一定长度，对梁底和板上外露的管道接口加以保护。2. 管道相接前，对挂下和登高管进行丈量，确定具体尺寸、下料、套丝与箱盒连接，作临时固2定，并对水平管道位置做好标识。3. 在丈量相接管路尺寸时充分考虑到管路穿过砼空心砌块孔和壁厚的影响，使箱盒部位外边突出墙面15mm 左右，丈量管路长度时应留有足够余量，使管子做成S 弯，与箱盒连接用锁扣固定(见下图)4. 在墙体砌筑时，现场派专人监护，防止连接好的管道箱盒错位、移位及损坏，一经发现及时修复。5.2.2 土建专业操作要点1. 土建专业在砌筑墙体前与安装各专业办理工作面移交手续，确认没有遗漏的预埋管线后，方可进行墙体砌筑。2. 砌墙班组配备1-2 台手提式切割机。3. 砌筑时若遇到预埋的登高或引下线管，则进行包砌，即将空心砌块侧壁用切割机割开，将线管包砌在砌块空腔中，具体做法如下图：4砌筑时若遇到预埋的线盒，则用粉笔在砌块上标出线盒的位置，对砌块进行切割，砌筑时须用砂浆将线盒背面的空腔和侧边的空隙填实，确保线盒的位置正确。5在墙体砌筑过程中，注意对线管和线盒的保护，发现有损坏、偏位的线管，或走向不明确的管线应立即和安装专业的人员联系，经纠正、明确后方能继续砌筑。6水平敷设管道时，将砌块中肋的上口切割成三角槽，敷设好水平管道后，再砌筑上皮砌块如下图所示：6材料与设备6.0.1 砼空心砌块、中砂、32.5#水泥、瓦工工具、线管、线盒、铁丝。6.0.2 设备机具砂浆机、12 台手提切割机。7质量控制本工法须执行GB50203-2002砌体工程质量验收规范，JGJ/T14-95混凝土小型空心砌块建筑技术规程，及GB50303-2002建筑电气工程施工质量验收规范8安全措施8.0.1 劳动力组织根据各施工段的工程量配备相应数量的瓦工、水电安装工及辅助工，各专业配备相应质检员监督，及时解决出现的问题。8.0.2 施工安全本工程施工操作应遵循建筑安装工人安全技术操作规程关于砌体工程施工的内容，并遵循建筑机械使用安全技术规程中手持电动工具操作规定。切割机是主要危险源，切割空心砌块时不得在脚手架上进行，应在地面或楼面操作。9环保措施9.0.1 粉尘控制: 严格遵守环境保护条例，施工过程中，切割空心砌块时应在地面。不得在脚手架上进行，减少了在墙面开槽切割引起粉尘飞扬。
