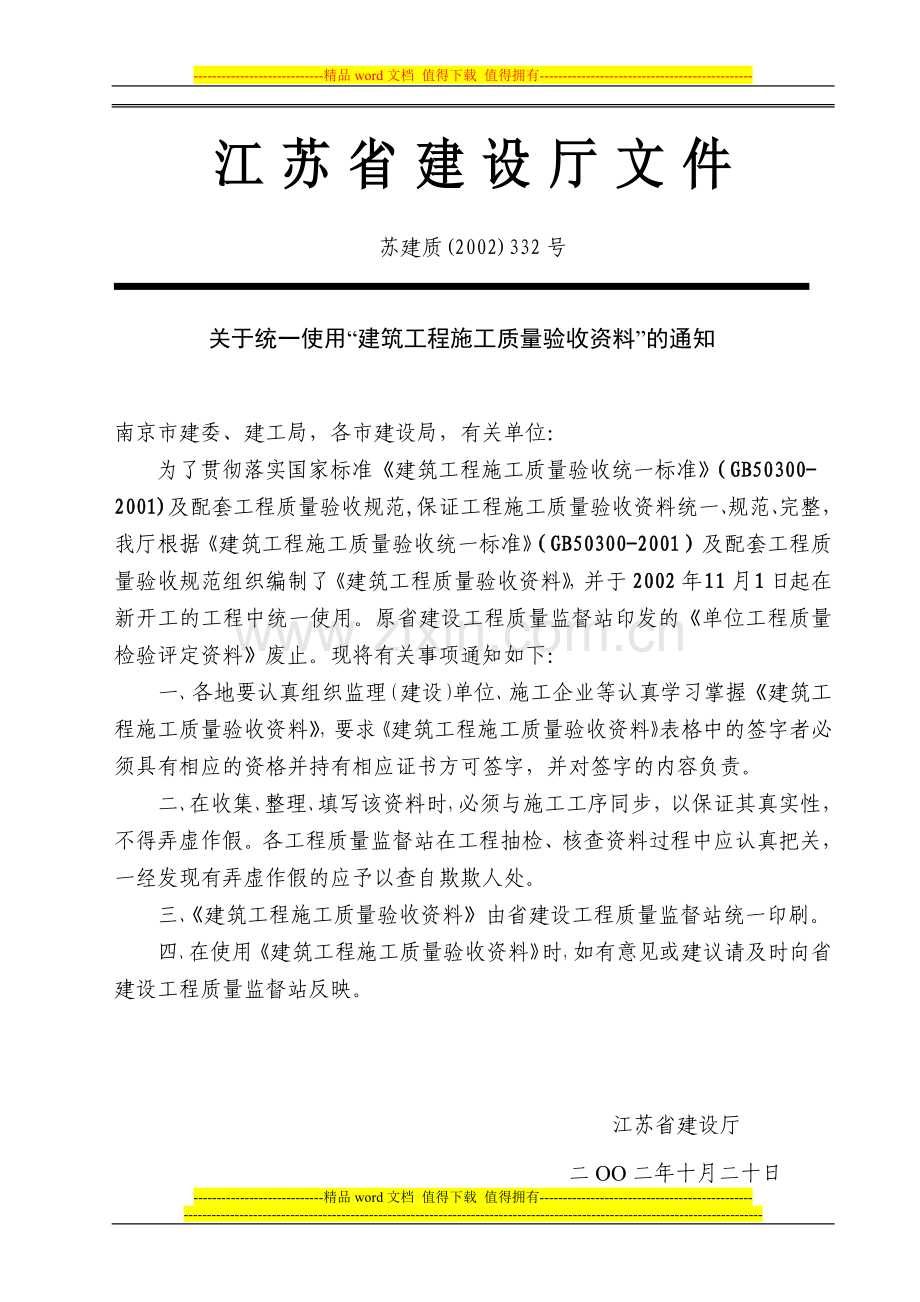

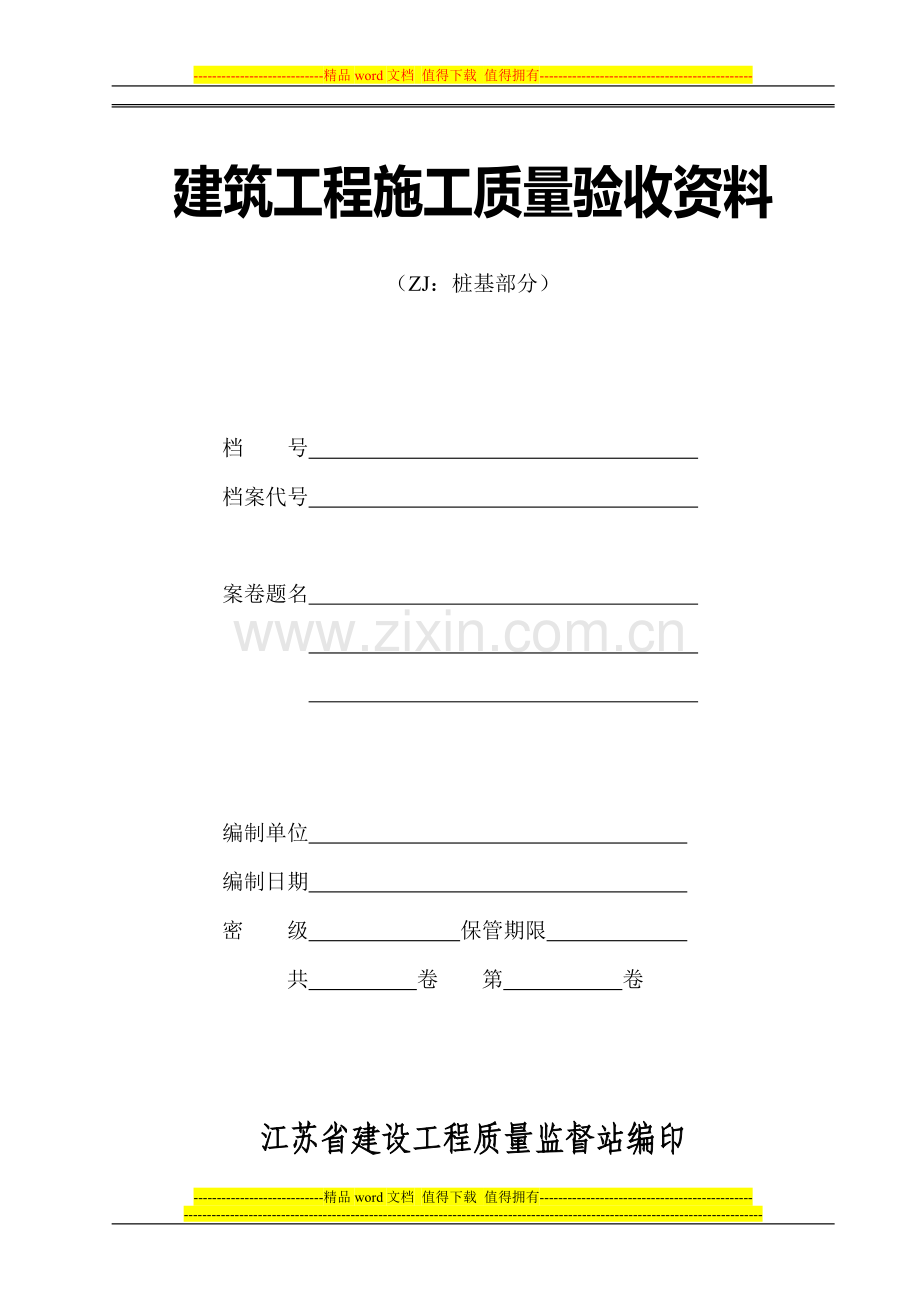

-精品word文档 值得下载 值得拥有-建筑工程施工质量验收资料（ZJ：桩基部分）档 号 档案代号 案卷题名 编制单位 编制日期 密 级 保管期限 共 卷 第 卷江苏省建设工程质量监督站编印江 苏 省 建 设 厅 文 件苏建质(2002)332号关于统一使用“建筑工程施工质量验收资料”的通知南京市建委、建工局，各市建设局，有关单位：为了贯彻落实国家标准建筑工程施工质量验收统一标准（GB50300-2001)及配套工程质量验收规范,保证工程施工质量验收资料统一、规范、完整，我厅根据建筑工程施工质量验收统一标准（GB50300-2001）及配套工程质量验收规范组织编制了建筑工程质量验收资料，并于2002年11月1日起在新开工的工程中统一使用。原省建设工程质量监督站印发的单位工程质量检验评定资料废止。现将有关事项通知如下：一、各地要认真组织监理（建设）单位、施工企业等认真学习掌握建筑工程施工质量验收资料，要求建筑工程施工质量验收资料表格中的签字者必须具有相应的资格并持有相应证书方可签字，并对签字的内容负责。二、在收集、整理、填写该资料时，必须与施工工序同步，以保证其真实性，不得弄虚作假。各工程质量监督站在工程抽检、核查资料过程中应认真把关，一经发现有弄虚作假的应予以查自欺欺人处。三、建筑工程施工质量验收资料由省建设工程质量监督站统一印刷。四、在使用建筑工程施工质量验收资料时，如有意见或建议请及时向省建设工程质量监督站反映。江苏省建设厅二OO二年十月二十日建筑工程施工质量验收资料使用说明为认真贯彻执行国家建筑工程施工质量验收统一标准(GB50300-2001)及其相应的规范,促进施工企业做好资料的收集和整理工作,使工程技术资料管理工作做到规范化、标准化、系统化。我站依据建筑工程施工质量验收统一标准(GB50300-2001)及其相应的规范编制了建筑工程施工质量验收资料。全套共8个分册.本册是桩基部分,另7分册分别是土建部分、玻璃幕墙部分、钢结构部分、给排水及采暖卫生部分、建筑电气部分、通风空调及电梯部分。现将使用中应注意的事项说明如下：一、建筑工程质量验收资料的收集分项工程检验批1、各分项工程检验批在班组自检合格的基础上，由企业专职质检员根据国家规范中相应条款在下道工序施工前进行验收，填写验收记录并经监理工程师(建设单位项目专业技术人员)确认。2、分项工程检验批质量验收记录，应按下列要求填写。分项工程检验批质量验收记录表中“主控项目”的质量情况,应简明扼要地说明该项目实际达到的质量状况,填写质保书编号和试验报告编号,避免填写“符合规范要求”、“符合质量要求”等空洞无物的笼统结论。“一般项目”的质量情况,如有具体数据的就写数据。无数据的,填写实际情况。当分项工程检验批检查时发现不合格者必须进行处理。否则，不得进行下一道工诹的施工。施工单位检验评定结果栏目由项目质量检查员填写。监理（建设）单位验收结论栏由监理工程师在核查资料、现场实测旁站后填写。末实行监理的工程由建设单位项目专业技术负责人在核查资料、现场实测旁站后填写。如果分项工程检验批的主控项目的检测数据如混凝土强度不能及时按验收批提供时,可先根据该检验批的检验结果以及施工现场的质量情况,先进行验收,但其强度应大于验收批规定的最低强度的要求。分项工程及检验批项数,本资料中表格不够可复印,无此项及多余的部分应抽掉。3、分项工程质量应由总监理工程师(建设单位项目负责人)组织施工单位项目负责人和技术、质量负责人等进行验收;地基与基础、主体结构分部工程的勘察、设计单位工程项目负责人和施工单位质量部门负责人也应参加相关分部工程验收。4、如有特殊分项工程，由施工企业按有关技术标准自制表格进行记录，并将验收资料移交总包单位归入工程质量验收资料中。隐蔽工程验收与试验记录1、隐蔽工程完工后，按相应施工质量验收规范规定的内容进行检查验收，签证要齐全。2、各项试验与测试记录，必须按相应的施工质量验收及有关标准进行记录的数据真实无误，注明测试依据，签证要齐全。工程质量的验收工程质量验收应核查下列文件：1、原材料的质量合格证、检查报告和要求的复验报告；2、半成品如预制桩、钢桩、钢筋笼等产品合格证书；3、施工记录及隐蔽工程验收文件；4、检测试验及见证取样文件； 5、其它必须提供的文件或记录。二、建筑工程施工质量验收资料的收集整理应与工程施工同步进行。三、建筑工程施工质量验收资料的填写、装订和整理在使用本资料时，其中表格可根据工程量进行增加、减少和删除。目录中的内容按实际资料编序号、打页码、资料中每一页纸占1页码。1、填写。本资料每个单位工程至少一式叁份，建设、施工单位和城建档案馆各一份。需增加时由施工单位确定，填写时一律用蓝、黑墨水，字迹要工整。不得用圆珠笔抄写。2、整理。各种材料合格证和试验（检测）报告一张为一页，新增加的分项或分项工程评定表不够用及需复印时，统一用A4纸复印并打孔。3、编码。施工企业按上述要求收集整理好资料后，空白及多余的分部、项全部删除，然后统一用数字号码机按顺序编排页码。“提示”不编写页码。案卷封面、卷内目录不编写页码。页码编写的位置：单面书写的文件在右下角；双面书写的文件，下面在右下角，背面在左下角。折叠的图纸一律在右下角。4、装订。资料收集齐全并经审核符合要求后，按上述要求及目录顺序排列、编码、装订成册。江苏省建设工程质量监督站二OO二年十月二十日目 录序号编号名 称页码备注ZJ 1桩基工程施工、技术管理资料ZJ 1.1桩基工程概况工程地质勘察报告ZJ 1.2工程测量、定位放线记录ZJ 1.3图纸会审、设计变更、洽商记录施工组织设计或施工方案ZJ 1.4桩基工程开工报告ZJ 1.5桩基工程竣工报告技术交底资料ZJ 1.6桩位测量记录桩基质量事故处理记录ZJ 1.7桩基工程质量控制资料核查表ZJ 2桩基工程质量控制资料ZJ 2.1预制(钢桩)进场验收记录ZJ 2.2预制桩(钢桩、商品混凝土及桩头)合格证汇总表ZJ 2.3预制桩接桩隐蔽工程验收记录ZJ 2.4钢桩接桩隐蔽工程验收记录ZJ 2.5预制桩、钢桩施工(锤击) 验收记录ZJ 2.6人工挖孔灌注桩施工验收记录ZJ 2.7泥浆护壁成孔灌注桩施工验收记录ZJ 2.8锤击沉管灌注桩施工验收记录ZJ 2.9钢筋笼制作安放施工验收记录ZJ 2.10灌注桩水下混凝土施工记录ZJ 2.11钢材合格证、复试报告汇总表钢材合格证、复试报告ZJ 2.12钢材焊接试验报告汇总表钢材焊接试验报告ZJ 2.13焊条(剂)合格证汇总表焊条(剂)合格证序号编号名 称页码备注ZJ 2.14水泥出厂合格证、复试报告汇总表水泥出厂合格证、试验报告ZJ 2.15砂、石、外加剂、掺和料出厂合格证、复试报告汇总表混凝土粗细骨料试验报告外加剂及掺和料合格证、复试报告混凝土配合比通知单ZJ 2.16混凝土配合比检查记录ZJ 2.17混凝土试块试压报告汇总表混凝土试验报告ZJ 2.18混凝土强度等级评定表混凝土强度非破损及其它测试认证报告硫磺胶泥产品合格证书或抽样送检报告钢桩焊缝探伤检查报告ZJ 2.19试桩记录承载力及桩身质量检验报告ZJ 3桩基子分部工程质量验收资料ZJ 3.0桩基子分部工程质量验收记录TJ 统表静力压桩分项工程质量验收记录ZJ 3.1静力压桩分项工程检验批质量验收记录TJ 统表先张法预应力管桩分项工程质量验收记录ZJ 3.2先张法预应力管桩分项工程检验批质量验收记录TJ 统表混凝土预制桩分项工程质量验收记录ZJ 3.3混凝土预制桩分项工程检验批质量验收记录TJ 统表钢桩分项工程质量验收记录ZJ 3.4钢桩分项工程检验批质量验收记录TJ 统表混凝土灌注桩钢筋笼分项工程质量验收记录ZJ 3.5混凝土灌注桩钢筋笼分项工程检验批质量验收记录TJ 统表混凝土灌注桩分项工程质量验收记录ZJ 3.6混凝土灌注桩分项工程检验批质量验收记录 桩基工程概况 ZJ1.1建 设 单 位宿迁香澜房地产开发有限公司项目负责人工程名称香澜.金水名都工程地址监理单位资质等级总监理工程师联系电话设计单位江苏都市建筑设计有限公司资质等级项目负责人联系电话桩基施工单位资质等级项目经理人联系电话单位地址质量检查员开工日期竣工日期桩基类型桩数桩径桩长桩基标价验收日期 工程测量、定位放线记录 ZJ1.2 测量日期：2003年5月21日建设单位 设计单位东台市建筑勘察设计院工程名称东台市新宁住宅区2号楼桩基工程图纸依据桩位平面布置图（设计号：03039）引进水准点位置场地东侧在建新宁商场地坪水准高程0.000m单位工程0.000.000m工程位置草图 北 说明:1 . 该幢楼的测量放线根据规划办提供的E轴外皮线且两点都向西平移70mm施放，据此施放该幢楼其它轴线及控制点。2 . 场地自然地坪平均标高约为0.25m。3. 桩位放样偏差经检查后满足国家现行验收规范的要求，即群桩偏差小于20mm，单排桩偏差不大于10mm。4. a、b点由规划办施放，c点为该幢楼桩基放样控制点，以西围墙上的一点为方向点。检查意见： 施 工 单 位放线人：技术负责人：项目经理：年 月 日建设(监理)单位总监理工程师： 年 月 日设 计 单 位项目负责人：年 月 日 图纸会审、设计变更、洽商记录 ZJ1.3工程名称会审时间会审内容:施 工 单 位项目经理:专职质检员:技术负责人:建设(监理)单位总监理工程师:设 计 单 位项目负责人:注:内容填不下者可另加附件,临时变更记录附后. 桩基工程开工报告 ZJ1.4建设单位： 宿迁香澜房地产开发有限公司工程名称香澜.金水名都工程地点建筑面积 m2结构层次中标价格 万元承包方式定额工期计划开工日期计划竣工日期合同编号桩基类型桩 数设计单位说 明机械已经进场并安装调试完毕，现已就位；测量放样工作已完成（轴线已核验，桩尖已埋设），并经监理验收合格；成品桩、焊条等已到场，并具有出厂合格证、质保证书；水电已到位；有关施工人员已到岗，岗前工作培训、安全培训已完成；技术交底、图纸会审已进行。现开工前的一切准备工作已就绪，请求开工。 上项工程准备工作就绪，定于 2003.5.24 正式开工，希建设单位于 2003.5. 24前进行审核，特此报告。施工单位：江苏省中成建设工程总公司东台项目部项目经理： （公章） 年 月 日审核意见：总监理工程师（建设单位项目负责人）：（公章）年 月 日 桩基工程竣工报告 ZJ1.5建设单位：宿迁香澜房地产开发有限公司工程名称香澜.金水名都工程地点建筑面积m 2结构层次中标价格 万元承包方式实际工期天开工日期竣工日期合同编号桩基类型桩 数设计单位说 明 上项工程已施工完毕，定于 进行竣工验收，现呈上有关资料，请于 审核，特此报告。施工单位：项目经理： （公章） 年 月 日审核意见：总监理工程师（建设单位项目负责人）：（公章）年 月 日桩位测量记录 ZJ1.6 测量日期： 年 月 日建设单位设计单位工程名称引进水准点位置水准高度单位工程0.00工程桩位图另附检 查 意 见施 工 单 位测量人;质检员:技术负责人:项目经理:(公章)年 月 日单 位监 理 ( 建 设 )总监理工程师(建设单位项目负责人): 年 月 日提 示1 桩基工程的桩位验收,除设计有规定外,应按下列要求进行:1.1 当桩顶设计标高与施工场地标高相同时，或桩基施工结束后，有可能对桩位进行检查时，桩基工程的验收应在施工结束后进行。1.2 当桩顶设计标高低于施工场地标高，送桩后无法对桩位进行检查时，对打入桩可在每根桩桩顶沉至场地标高时，进行中间验收,待全部桩施工结束，承台或底板开挖到设计标高后，再做最终验收。对灌注桩可对护筒位置做中间验收。2 对(压)入桩(预制混凝土方桩、先张法预应力管桩、钢桩)的桩位偏差，必须符合表1的规定。斜桩倾斜度的偏差不得大于倾斜角正切值的15%（倾斜角系桩的纵向中心线与铅垂线间夹角）。表1 预制桩（钢桩）的允许偏差（mm）项项 目允 许 偏 差1盖有基础梁的桩：垂直基础梁的中心线沿基础梁的中心线100+0.01H150+0.01H2桩数为13根桩基中的桩1003桩数为416根桩基中的桩1/2桩径或边长4桩数大于16根桩基中的桩最外边的桩中间桩1/3桩径或边长1/2桩径或边长注：H为施工现场地面标高与桩顶设计标高的距离。3 灌注桩的桩位偏差必须符合表2的规定，桩顶标高至少要比设计标高高出0.5m，桩底清孔质量按不同的成桩工艺有不同的要求，应按规范的各节要求执行。每浇注50 m3必须有1组试件，小于50m3的桩,每根桩必须有1组试件。表2 灌注桩的平面位置和垂直度的允许偏差序号成孔方法桩径允许偏差（mm）垂直度允许偏差（%）桩位允许偏差（mm）13根、单排桩基垂直于中心线方向和群桩基础的边桩条形桩基沿中心线方向和群桩基础的中间桩1泥浆护壁钻孔桩D1000mm501D/6，且不大于100D/4，且不大于150D1000mm50100+0.01H150+0.01H2套管成孔灌注桩D500mm20170150D500mm1001503干成孔灌注桩201701504人工挖孔桩混凝土护壁+500.550150钢套管护壁+501100200注:1 桩径允许偏差的负值是指个别断面。2 采用复打、反插法施工的桩，其桩径允许偏差不受上表限制。3 H为施工现场地面标高与桩顶设计标高的距离，D为设计桩径。桩基工程质量控制资料核查表 ZJ1.7工程名称:序号资 料 名 称份数检 查 意 见核查人1图纸会审、设计变更洽商记录2工程测量、定位放线记录3原材料出厂合格证明4材料试验报告及见证检测报告5隐蔽工程验收记录6施工记录7预制桩、预拌混凝土合格证8混凝土强度报告及评定资料9混凝土强度其它测试认证报告10桩试打记录11桩荷载试验报告12桩身质量检测报告13分项工程质量验收记录14工程质量事故及事故调查处理资料15新材料、新工艺施工记录自查意见:施工企业项目经理: 年 月 日核查意见:总监理工程师(建设单位项目负责人):年 月 日预制桩（钢桩）进场验收记录 ZJ2.1工程名称: 桩数: 进场日期:桩型规格尺寸检 查 内 容外观：桩径：管壁厚度：桩尖中心线：顶面平整度：桩体弯曲：验 收 意 见施 工 单 位技术负责人:质 检 员:年 月 日建 设 ( 监 理 ) 单 位监理工程师(建设单位项目负责人):年 月 日预制桩(钢桩、商品混凝土及桩头)合格证汇总表 ZJ2.2工程名称:序号产品规格型号生 产 厂 家进 场 日 期合 格 证 编 号验 收 日 期备 注技术负责人: 质检员:注:桩合格证附后。预制桩接桩隐蔽验收记录 ZJ2.3工程名称： 香澜.金水名都项目经理蒋为民专业工长金晓明施工标准名称及代号施工图名称及编号隐蔽工程部位质量要求施工单位自检记录监理(建设)单位验收记录桩号：上下节端部错口不大于2mm；焊缝咬边深度不大于0.5mm；焊缝加强层高度、厚度偏差均不大于2mm；焊缝外观质量：无气孔、无焊瘤、无裂缝；电焊结束后停歇时间大于1min；上下节平面偏差小于10mm；节点弯曲矢高小于1/1000桩度。自 检 结 论施工单位项目技术负责人：专职质检员： 年 月 日验 收 结 论监理工程师(建设单位项目负责人):年 月 日检查要求:1、 查接桩材料。钢板、螺板、螺栓、焊条、硫磺胶泥的出厂合格证及试验报告；2、 查施工质量。焊接、法兰接桩主要查焊缝质量，硫磺胶泥接桩主要查试块。钢桩接桩施工验收记录 ZJ2.4工程名称:序 号施工日期桩 型焊缝情况加强层情况焊缝咬边深度冷却时间上下节桩错口焊缝探伤情况备 注长度宽度高度长度宽度高度外径700外径700日型钢桩监理工程师(建设单位项目负责人): 质检员:预制桩、钢桩施工（锤击）验收记录 ZJ2.5工程名称：承载力标准值： 设计桩长： 接头处理： 锤重量： 落距：序号施工日期桩位编号桩二沉每米米锺击数(每层土)桩底标高桩顶标高最后三阵(每阵十击)贯入度最后30cm锤击数备注123456321123注:桩下沉每米锤击数指桩穿过淤泥后记录锤击数监理工程师（建设单位项目负责人）： 质检员：人工挖孔灌注桩施工验收记录 ZJ2.6工程名称：序号施工日期桩位编号桩身直径孔底标高孔口标高扩大头尺寸每 层 土 土 质 情 况验收日期备注123456监理工程师（建设单位项目负责人）： 质检员：泥浆护壁成孔灌注桩施工验收记录 ZJ2.7工程名称：序号施工日期桩位编号护壁泥浆性能泥 浆 护 壁成孔深度成孔速度成孔垂直度孔底500mm内泥浆性能备注埋深中心与桩中心偏差筒径监理工程师（建设单位项目负责人）： 质检员：锤击沉管灌注桩施工验收记录 ZJ2.8工程名称：序号施工日期橇位编号桩管入土深度桩尖标高最后30锤每10锤贯入长最后30厘米锤击数桩锤落距桩 入 土 每 米 锤 击 数32112312345678注:由于桩入淤泥层不用锤击，因此不记淤泥层锤击数。监理工程师（建设单位项目负责人）： 质检员：钢筋笼制作安放施工验收记录 ZJ2.9工程名称：序号制作日期桩位编号主筋规格数 量箍筋规格间 距钢筋笼直径(cm)钢筋笼搭接长度偏差焊接质量备 注监理工程师（建设单位项目负责人）： 质检员：灌注桩水下混凝土施工记录 ZJ2.10工程名称： 导管类型: 水泥强度等级:场地地坪标高: 砼坍落度: 砼强度等级:序号施工日期桩位编号设计桩长导管距孔底距离(m)设计砼量(m 3)实际砼量(m 3)砼灌注充 盈系 数浇 注时间(min)堵管、导管进水或拔空位置备 注监理工程师（建设单位项目负责人）： 质检员： 钢材合格证、复试报告汇总表 ZJ2.11序号钢材名称规格品种生 产 厂 家进场数量合格证编 号复试报告编 号报告日期主要使用部位及有关说明
