内部资料

土建施工资料编制作业指导书

中国新兴保信建设总公司四公司

二零零九年五月

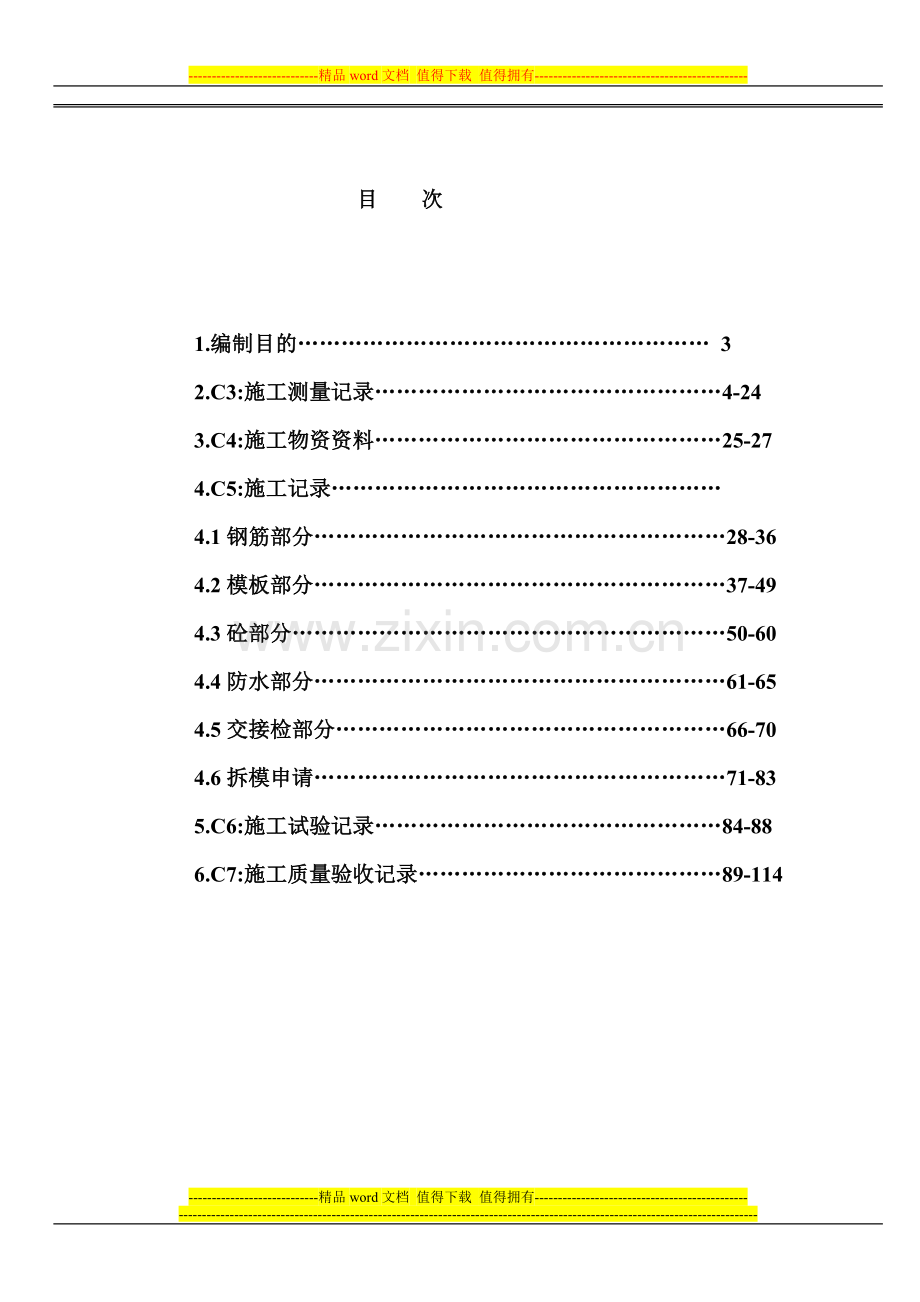

目 次

1.编制目的………………………………………………… 3
2.C3:施工测量记录…………………………………………4-24
3.C4:施工物资资料…………………………………………25-27
4.C5:施工记录………………………………………………
4.1钢筋部分…………………………………………………28-36
4.2模板部分…………………………………………………37-49
4.3砼部分……………………………………………………50-60
4.4防水部分…………………………………………………61-65
4.5交接检部分………………………………………………66-70
4.6拆模申请…………………………………………………71-83
5.C6:施工试验记录…………………………………………84-88
6.C7:施工质量验收记录……………………………………89-114

针对目前项目部对土建施工资料填写不规范，不统一，为了提高公司土建工程施工资料编制水平和可操作性，技术处按照长城杯验收讲评记录和对各种新规范、标准的要求，再次对各种填写样板进行汇总和完善，要求各项目部必须严格执行。

C3:
测量部分：
说明：1. 表示常存在问题
2. .红色字体表示填写要求
C3-1工程定位：平面定位和高程分开【未分开做】
一、 平面位置定位
二、 高程定位
工程定位测量记录
编 号
***
表C3-1
工程名称
***
委托单位
***
图纸编号
建施-**
施测日期
****
平面坐标依据
***【填写实际使用测量成果具体坐标，并写上测量成果编号】
复测日期
*****
高程依据
***【填写实际使用测量成果具体高程，并写上测量成果编号】
使用仪器
型号：***E经纬仪
出厂编号：*****
允许误差
I＜1/15000、ｉ≤12″【与 DB11/T446-2007规程P15不符】
仪器校验日期
******
定位抄测示意图；
见附图！
复测结果：
1、***轴线为建筑物外廓主轴线；
2、括号内数据为复测数据；
3、轴线最大误差为1/16150≤1/15000，精度合格；【缺数据】
4、角度最大误差为**″，精度合格。【缺数据】
复测结果符合（DB11/T446-2007)《建筑工程施工测量规程》及施工测量方案要求。【不能只写符合规程要求】
签
字
栏
建设(监理)单位
施工(测量)单位
中国新兴保信建设总公司四公司
测量人员
岗位证书号
****
专业技术负责人
测量负责人
复测人
施测人

本表由建设单位、监理单位、施工单位及城建档案馆各保存一份。

工程定位测量记录
编 号
****
表C3-1
工程名称
****
委托单位
***
图纸编号
建施-*
施测日期
***
平面坐标依据
***【填写实际使用测量成果具体坐标，并写上测量成果编号】
复测日期
***
高程依据
***【填写上实际使用测量成果具体高程，并写上测量成果编号】
使用仪器
型号：**水准仪
出厂编号：***
允许误差
h≤±6mm√n
仪器校验日期

定位抄测示意图；
见附图！
复测结果：
1.实际误差为2mm，(见水准测量成果表)【缺计算过程】允许误差为±6√nmm＝±6√4 mm＝8.4mm，精度合格。
2.复测结果符合《建筑工程施工测量规程》（DBJ01-21-2007）及施工测量方案要求。
签
字
栏
建设(监理)单位
施工(测量)单位
中国新兴保信建设总公司四公司
测量人员
岗位证书号
***
专业技术负责人
测量负责人
复测人
施测人

本表由建设单位、监理单位、施工单位及城建档案馆各保存一份。

水 准 测 量 观 测 计 算 表 第____页
日期： 天气： 观测者：

地点：****工程 仪器： 记录者：
测点
后视
视线高
前视
高程
备注
BM1
0.104
49.151

49.047

1
1.288
49.159
1.280
47.871

2
0.638
48.506
1.291
47.868

3
1.271
48.067
1.710
46.796

BM1

-0.978
49.045

∑
3.301

3.303

测量高差∑h= -0.002m 测站数n= 4

已知高差h=H终-H始= 49.045-49.047= -0.002m 允许闭合差∆h允=±6mm√ n =8.4mm
∆h
高差闭合差∆h=∑h- h= -0.002m 改正数v=─ ─── =0.6mm
N
【此表为测绘院提供高程传递到施工现场后的高程偏差（根据公式±6√nmm计算）；并增加测绘院提供高程闭合偏差（根据公式±10√nmm计算）】

基 槽 验 线 记 录
编 号
***
表C3-2
工程名称
*****
日 期
***
验线依据及内容：
依据：1、施工图结施—*，建施—*；
2、《建筑工程施工测量规程》（DBJ01-21-2007）；
3、本工程《施工测量方案》；
4、本工程平面测量*轴、*轴、*轴、*轴1m控制桩。
内容：根据主控轴线和基地平面图，检验建筑物基底外轮廓线、集水坑、电梯井坑、垫层控制线标高、基槽截面尺寸及边坡坡度（1：**）等。
基槽平面、剖面简图：
见附图！
检查意见：
经检查：1.**轴线为基底控制轴线，垫层控制线标高（误差：*mm）。 2.基槽开挖的断面尺寸，坡度边线、坡度等各项指标符合《建筑工程施工测量规程》（DBJ01—21—2007）及本工程《施工测量方案》规定，可进行下道工序施工。
签
字
栏
建设(监理)单位
施工测量单位
中国新兴保兴建设总公司四公司
专业技术负责人
专业质检员
施测人

本表由建设单位、施工单位、城建档案馆各保存一份。

楼层平面放线记录
编 号
*****
表C3-3
工程名称
****
日 期
*****
放线部位
基槽***轴
放线内容
垫层边线【缺此部位】
放线依据：
依据：1、施工图：建**、结**；
2、《建筑施工测量技术规程》（DB11/T446-2007）；
3、本工程《施工测量方案》；
4、水准点BM*=***m、BM*=***m、±0.500=****m；【与C3-1引测到现场的高程点不一致，超过50m未换高程点】
5、本工程平面测量**轴、**轴、**轴、**轴、**轴1m控制桩。【不少于4条】
放线简图：
见附图！
检查意见：
1、*/*轴线为地下*层外廓纵横轴线；
2：各边线尺寸实测偏差为2mm,精度合格；【偏差不能均为一样】
3：结构标高为***m.
4：放线内容均已完成，位置准确，符合《建筑施工测量技术规程》〈DB11/T446-2007〉及本工程施工测量方案要求，可以进行下道工序施工。
签
字
栏
建设(监理)单位
施工单位
中国新兴保信建设总公司四公司
专业技术负责人
专业质检员
施测人

本表由施工单位保存。

楼层平面放线记录
编 号
****
表C3-3
工程名称
****
日 期
******
放线部位
基础垫层 * 轴
放线内容
垫层上保护墙线
放线依据：
依据：1、施工图：建**、结**；
2、《建筑施工测量技术规程》（DB11/T446-2007）；
3、本工程《施工测量方案》；
4、水准点BM*=***m、BM*=***m、±0.500=****m；【与C3-1引测到现场的高程点不一致，超过50m未换高程点】
5、本工程平面测量**轴、**轴、**轴、**轴、**轴1m控制桩。【不少于4条】
放线简图：
见附图！
检查意见：
1、*/*轴线为地下*层外廓纵横轴线；
2：各边线尺寸实测偏差为2mm,精度合格；【偏差不能均为一样】
3：结构标高为***m.
4：放线内容均已完成，位置准确，符合《建筑施工测量技术规程》〈DB11/T446-2007〉及本工程施工测量方案要求，可以进行下道工序施工。
签
字
栏
建设(监理)单位
施工单位
中国新兴保信建设总公司四公司
专业技术负责人
专业质检员
施测人

本表由施工单位保存。

楼层平面放线记录
编 号
***
表C3-3
工程名称
****
日 期
***
放线部位
防水保护层
放线内容
轴线、墙柱边线、门窗洞口线
放线依据：
依据：1、施工图：建**、结**；
2、《建筑施工测量技术规程》（DB11/T446-2007）；
3、本工程《施工测量方案》；
4、水准点BM*=***m、BM*=***m、±0.500=****m；【与C3-1引测到现场的高程点不一致，超过50m未换高程点】
5、本工程平面测量**轴、**轴、**轴、**轴、**轴1m控制桩。【不少于4条】
放线简图：
见附图！
检查意见：
1、*/*轴线为地下*层外廓纵横轴线；
2：各轴线，门窗洞口线，墙边线尺寸实测偏差为2mm,精度合格；【偏差不能均为一样】
3：本层结构标高为***m.
4：放线内容均已完成，位置准确，符合《建筑施工测量技术规程》〈DB11/T446-2007〉及本工程施工测量方案要求，可以进行下道工序施工。
签

字

栏
建设(监理)单位
施工单位
中国新兴保信建设总公司四公司
专业技术负责人
专业质检员
施测人

本表由施工单位保存。

楼层平面放线记录
编 号
***
表C3-3
工程名称
****
日 期
***
放线部位
地下*层*段楼层平面线
放线内容
轴线、墙柱边线、门窗洞口线、500mm模板控制线
放线依据：
依据：1、施工图：建**、结**；
2、《建筑施工测量技术规程》（DB11/T446-2007）；
3、本工程《施工测量方案》；
4、水准点BM*=***m、BM*=***m、±0.500=****m；【与C3-1引测到现场的高程点不一致，超过50m未换高程点】
5、本工程平面测量**轴、**轴、**轴、**轴、**轴1m控制桩。【不少于4条】
放线简图：
见附图！
检查意见：
1、*/*轴线为地下*层外廓纵横轴线；
2：各轴线，门窗洞口线，墙边线尺寸实测偏差为2mm,精度合格；【偏差不能均为一样】
3：本层结构标高为***m.
4：放线内容均已完成，位置准确，符合《建筑施工测量技术规程》〈DB11/T446-2007〉及本工程施工测量方案要求，可以进行下道工序施工。
签

字

栏
建设(监理)单位
施工单位
中国新兴保信建设总公司四公司
专业技术负责人
专业质检员
施测人

楼层平面放线记录
编 号
***
表C3-3
工程名称
****
日 期
***
放线部位
*层*段楼层平面线(主体结构二层以上部位)
放线内容
轴线、墙柱边线、门窗洞口线、500mm模板控制线
放线依据：
1：施工图871.03结-12，建-7.
2：《建筑施工测量技术规程》（DB11/T446-2007）；
3：本工程《施工测量方案》；
4：水准点BM2=***m、 BM7=**m、 ±0.000=**m；【与C3-1引测到现场的高程点不一致，超过50m换高程点】
5：平面测量内控制点1，2，3，4;【每段不少于3点形成闭合控制线】
放线简图：
见附图！
检查意见：
1：**轴-**轴/**轴-**轴线为**层**段外廓纵横轴线;
2：各轴线，门窗洞口线，墙边线尺寸实测偏差为**mm,精度合格；
3：本层结构标高为**m;
4：放线内容均已完成，位置准确，符合《建筑施工测量技术规程》〈DB11/T446-2007〉及本工程施工测量方案要求，可以进行下道工序施工.
签

字

栏
建设(监理)单位
施工单位
中国新兴保信建设总公司四公司
专业技术负责人
专业质检员
施测人

楼层标高抄测记录
编 号
******
表C3-4
工程名称
***
日 期
******
抄测部位
地下二层**段****轴
抄测内容
建筑500mm线
抄测依据：
1、施工图结施**，建施***；
2、《建筑工程施工测量规程》（DB11/T446-2007）；
3、本工程《施工测量方案》；【与C3-1引测到现场的高程点不一致，超过50m未换高程点】
4、水准点BM*=***m、BM*=***m、±0.500=****m；；【与C3-1引测到现场的高程点不一致，超过50m未换高程点】
抄测说明：

检查意见：
经检查：
1.**层**段建筑500mm水平控制线标高为**m。
2.实测误差为2mm。
3.已按施工图纸、测量方案引测完毕，引测方法正确，标高传递准确，符合《建筑施工测量技术规程》〈DB11/T446-2007〉及本工程施工测量方案要求，可以进行下道工序施工。
签
字
栏
建设(监理)单位
施工单位
中国新兴保信建设总公司四公司
专业技术负责人
专业质检员
施测人

本表由施工单位保存。
楼层标高抄测记录
编 号
******
表C3-4
工程名称
******
日 期
****
抄测部位
一层***段****轴线
抄测内容
建筑500mm线
抄测依据：
1、施工图结施**，建施***；
2、《建筑工程施工测量规程》（DB11/T446-2007）；
3、本工程《施工测量方案》；
4、水准点BM*=***m、BM*=***m、±0.500=****m；【与C3-1引测到现场的高程点不一致，超过50m未换高程点】
抄测说明：

检查意见：
经检查：
1.**层**段建筑500mm水平控制线标高为**m。
2.实测误差为2mm。
3.已按施工图纸、测量方案引测完毕，引测方法正确，标高传递准确，符合《建筑施工测量技术规程》〈DB11/T446-2007〉及本工程施工测量方案要求，可以进行下道工序施工。
签
字
栏
建设(监理)单位
施工单位
中国新兴保信建设总公司四公司
专业技术负责人
专业质检员
施测人

本表由施工单位保存。
楼层标高抄测记录
编 号
****
表C3-4
工程名称
******
日 期
****
抄测部位
二十三层**段***轴线
抄测内容
建筑500mm线
抄测依据：
1、施工图结施**，建施***；
2、《建筑工程施工测量规程》（DB11/T446-2007）；
3、本工程《施工测量方案》；
4、水准点BM*=***m、BM*=***m、±0.000=****m；【与C3-1引测到现场的高程点不一致，超过50m未换高程点】
抄测说明：

检查意见：
经检查：
1.**层**段建筑500mm水平控制线标高为**m。
2.实测误差为2mm。
3.已按施工图纸、测量方案引测完毕，引测方法正确，标高传递准确，符合《建筑施工测量技术规程》〈DB11/T446-2007〉及本工程施工测量方案要求，可以进行下道工序施工。
签
字
栏
建设(监理)单位
施工单位
中国新兴保信建设总公司四公司
专业技术负责人
专业质检员
施测人

本表由施工单位保存。

建筑物垂直度、标高观测记录
编 号
**　
表C3-5

工程名称
****　
施工阶段
　**层顶板砼浇筑完毕
观测日期

观测说明（附观测示意图）：
　 见附图！
垂直度测量（全高）
标高测量（全高）
观测部位
实测偏差（mm）
观测部位
实测偏差（mm）
1#点
1
1#点处
-1
2#点
0
2#点处
0
3#点
1
3#点处
-1
4#点
0
4#点处
1
5#点
0
5#点处
0
6#点
1
6#点处
1
7#点
1
7#点处
1
8#点
1
8#点处
2
1#点
1
1#点处
-1

结论：

经进行观测记录，实测偏差值符合《建筑工程施工测量规程》（（DB11/T446-2007））规定。
签
字
栏
建设(监理)单位
施工单位

专业技术负责人
专业质检员
施测人

本表由建设单位、施工单位各保存一份。

说明：不是结构长城杯工程结构封顶和装修完个一次，结构长城杯工程地上增加每2层一次
C3-6:沉降观测记录：（专业分包）
C4:施工物质资料
一、材料、购配件进场检查记录（表4-1）检查结论内容：

（一）、结构部分：
1、连接套筒：
（1）套筒外径、长度、螺纹牙型及精度满足产品设计要求。
（2）表面无裂纹，表面及内螺纹无锈蚀现象。
（3），产品质量证明文件齐全，进场数量、规格和型号满足设计和施工计划要求。
2、钢筋原材：
（1）实测直径及规格符合设计、规范要求。
（2）圆盘条外观无裂纹，螺纹钢筋月牙肋高均匀，钢筋平直、无损伤、无锈蚀、无污染等。
（3）产品质量证明文件齐全有效，进场数量、规格和型号满足设计和施工计划要求。
（4）已按《建筑工程资料管理规程》DBJ01-51-2003附录A及有关规范、标准规定取样复试。
3、防水：(1)、高聚物改性沥青防水卷材：
Ⅰ.无断裂、褶皱、孔洞、剥离、边缘不整齐、胎体无露白、未浸透等.
Ⅱ.颜色无异常，出厂合格证、检测报告、防伪标志等齐全有效，
Ⅲ.抽取*卷进行规格和外观质量检验,在外观质量检验合格的卷材任取一卷作物理性能试验.
Ⅳ检查进场数量、规格和型号满足设计和施工计划要求。
Ⅴ已按《建筑工程资料管理规程》DBJ01-51-2003附录A及有关规范、标准规定取样复试。
(2)、合成高分子防水卷材：
Ⅰ.无折痕、杂质、胶块、凹痕。
Ⅱ.产品质量证明文件齐全有效，检测报告齐全.。
Ⅲ抽取*卷进行规格和外观质量检验,在外观质量检验合格的卷材任取一卷作物理性能试验
Ⅳ.进场数量、规格和型号满足设计和施工计划要求。
Ⅴ已按《建筑工程资料管理规程》DBJ01-51-2003附录A及有关规范、标准规定取样复试。
（3）防水涂料：以上材料经抽查：
Ⅰ.无结块，搅拌后呈均匀状态，外观合格。
Ⅱ.质量证明文件齐全有效，种类、型号、生产厂家及进场数量、颜色和性能等符合设计要求和施工计划要求。
Ⅲ.已按《建筑工程资料管理规程》DBJ01-51-2003附录A及有关规范、标准规定取样复试。
4、袋装水泥：经检查：Ⅰ.该批袋装水泥检测报告、合格证、出厂质量证明等材质证明齐全有效。
Ⅱ.出厂日期、出厂编号及进场厂别、牌号、数量、品种、强度等级等与材质证明一致。无结块、无受潮等。
Ⅲ.已按《建筑工程资料管理规程》DBJ01-51-2003附录A及有关规范、标准规定取样复试。
5、砂（石）：经检查，
Ⅰ.该批砂石碱活性检测报告材质证明齐全有效。
Ⅱ.产地、种类等与检测报告材质证明一致。进场数量满足施工计划要求。
Ⅲ.已按《建筑工程资料管理规程》DBJ01-51-2003附录A及有关规范、标准规定取样复试。
6、外加剂：经检查，
Ⅰ.该批掺合料（粉煤灰）、外加剂检测报告、合格证等材质证明齐全有效。
Ⅱ生产厂家、生产日期及进场数量、品种等与材质证明一致。
Ⅲ.无结块、无受潮等。
Ⅳ.已按《建筑工程资料管理规程》DBJ01-51-2003附录A及有关规范、标准规定取样复试。
7、掺合料（粉煤灰）：经检查
Ⅰ.该批掺合料（粉煤灰）、检测报告、合格证等材质证明齐全有效。
Ⅱ.掺合料（粉煤灰）种类、产地、等级及进场数量与材质证明一致。
Ⅲ.无结块、无受潮等。
Ⅳ.已按《建筑工程资料管理规程》DBJ01-51-2003附录A及有关规范、标准规定取样复试。
8、砌块（砖）、保温板、聚苯板、陶粒隔断板：
Ⅰ.该批材料经检查：检测报告、合格证等材质证明齐全有效。
Ⅱ.表面平整、干燥、无缺损，尺寸偏差和外观质量合格。进场厂家、数量、规格等符合设计要求和施工计划要求。
Ⅲ.已按《建筑工程资料管理规程》DBJ01-51-2003附录A及有关规范、标准规定取样复试。
9、焊剂
经检查，
Ⅰ.该批HJ431焊剂合格证、出厂质量证明等材质证明齐全有效。
Ⅱ.进场厂别、牌号、型号、数量、生产日期等与材质证明一致。
Ⅲ.无结块、无受潮等。符合GB/T5293-1999标准规定。
10.聚苯板
经检查:
Ⅰ.该批聚苯板表面平整、干燥、厚度合格、无污染、无损坏，外观合格；
Ⅱ.合格证、检测报告等质量证明文件齐全有效。进场数量、规格和型号满足设计和施工计划要求。
11、止水钢板
经检查:Ⅰ.该批聚苯板表面平整光洁、色泽均匀、无裂纹，厚度合格、无污染、外观合格；
Ⅱ.合格证、检测报告等质量证明文件齐全有效。进场数量、规格和型号满足设计和施工计划要求。
12、膨胀止水条
经检查:
Ⅰ.该批膨胀止水条无开裂、缺胶、无起泡，符合《地下防水工程质量验收规范》（GB50208-2002）和《高分子防水材料底3部分遇水膨胀橡胶》（GB/T18173.3-2002）中PN-220指标要求外观合格；
Ⅱ.合格证、检测报告等质量证明文件齐全有效。进场数量、规格和型号满足设计和施工计划要求。
13.电焊条
经检查:
Ⅰ.该批电焊条表面平整光洁、质量证明文件齐全有效。
Ⅱ.进场数量、规格和型号与材质证明相符，无受潮，外观合格，符合施工计划和GB/T5117-1995标准要求。
14.焊剂
经检查:
Ⅰ.该批HJ431焊剂质量证明文件齐全有效。
Ⅱ.进场数量、规格和型号与材质证明相符，无受潮，无结块，外观合格，符合施工计划和GB5293-99标准要求。

（二）、装饰装修：
1、化工类（涂料、腻子、油漆等）：
以上材料经抽查：
Ⅰ.在容器中无硬块，搅拌后呈均匀状态，外观合格。
Ⅱ.合格证、检测报告等质量证明文件齐全有效，进场数量、品种、规格、颜色和性能等符合设计要求和施工要求
2、龙骨类（吊杆、轻钢龙骨等）：
以上材料经检查：
Ⅰ.表面无毛刺、变形、起皮、脱落、黑斑等，外观合格。
Ⅱ.合格证、检测报告等质量证明文件齐全有效，进场数量、品种、规格、性能等符合设计要求和施工计划要求。
3、板材及石材类（大理石、花岗石、纸面石膏板、胶合板等：
以上材料经检查：
Ⅰ.表面平整、洁净、色泽一致、无裂痕、无污染和缺损，干燥（板材）、尺寸、厚度公差等外观合格，Ⅱ.质量证明文件齐全有效，进场数量、品种、规格、颜色和性能等符合设计要求和施工计划要求。
4、门窗、五金类：
4.1.以上材料（门窗、合页等）
经检查：
Ⅰ.表面平整光洁、商标清晰、端正，色泽均匀、无结疤、皱纹、无挂漆、脱漆，厚度公差等外观合格，Ⅱ.质量证明文件齐全有效，进场数量、品种、规格、颜色和性能符合设计要求和施工计划要求。
4.2.以上材料（玻璃板材）
经检查：
Ⅰ.表面平整光洁、无裂缝、色泽均匀、，尺寸、厚度公差等外观合格，
Ⅱ.质量证明文件齐全有效，进场数量、品种、规格、颜色和性能符合设计要求和施工计划要求。
5、其它类（角钢、槽钢、不锈钢型材等）：
经检查：Ⅰ.表面平整光洁、色泽均匀、无结疤、皱纹、无挂漆、脱漆，厚度公差等外观合格，
Ⅱ.质量证明文件齐全有效，进场数量、品种、规格、颜色和性能符合设计要求和施工计划要求。
二、见证记录内容（2004.11.18）：
1、钢筋原材：
依据施工图纸、《试验计划》、《钢筋砼用热轧带肋钢筋》、和《建筑工程资料管理规程》附录A（DBJ01-51-2003）等有关国家现行标准、规范，现场钢筋原材进场*：*2吨（试件编号为*）；*：*吨（试件编号为*）；现场原材复试取样各*组；有见证试验各*组，共计*组。见证取样和送检符合规定要求。
2、砼抗压试块
依据施工图纸（结*）、《试验计划》、《建筑工程资料管理规程》附录A（DBJ01-51-2003）等有关国家现行标准、规范，该部位砼强度等级为C*，采用预拌砼（总量为*方）。留置砼抗压试块二组（试件编号为**），有见证试验二组。见证取样和送检符合规定要求。
3、砼抗渗试块
依据施工图纸（结*）、《试验计划》、《地下防水工程质量验收规范》（GB50208-2002）、《建筑工程资料管理规程》附录A（DBJ01-51-2003）和有关国家现行标准、规范等，该部位砼强度等级为C*，抗渗等级为P*，采用预拌砼（总量为*方）。留置砼抗渗试块一组（试件编号为*），，有见证实验一组。见证取样和送检符合规定要求。
4、地下室防水
依据施工图纸（建*）、《试验计划》、《地下防水工程质量验收规范》（GB50208-2002）、该部位防水采用北京通美防水材料公司产的SBS弹性体改性沥青防水卷材，现场取样*组（试件编号为*），有见证试验*组，共计*组，代表数量为*平米。见证取样和送检符合规定要求。

C5:施工记录
Ⅰ.钢筋
（Ⅰ）加工预检：
【必须明确只对马蹬、垫块、定距框、梯子筋等定位措施做预检，对加工长度等不做预检】
说明：1. 表示常存在问题
2. .红色字体表示填写要求
一、基础底板
1.马凳用22钢筋焊接。【规格必须与隐检一致】1000mm厚底板的马凳高度为859mm，【高度必须与隐检一致】1100mm厚底板的马凳高度为959mm。钢筋平直、腿距1.5米，腿外悬挑0.5米。（具体见附图）【不同板厚只有一种马蹬高度，规格、高度与隐不交圈，高度计算错误，附图和文字描述不一致】
2.水平定距框用16【不能小于竖筋规格】钢筋焊接。（具体见附图）规格与隐不交圈，宽度计算错误，附图和文字描述不一致
3.基础底板下铁及外墙外侧为50mm保护层，【厚度必须与隐检一致】采用水泥砂浆预制块控制保护层厚度。预制块尺寸为50×50×50mm，用1：2水泥砂浆预制。浇捣完毕后10小时及时覆盖浇水养护。养护时间≥7天。【外购塑料、卵石垫块不应做加工预检、缺砂浆体积比例，厚度与隐检不一致】
4.地梁及墙体暗柱箍筋的弯钩平直长度≥10d，弯钩角度为135°且两弯钩平行。【缺项】

二、墙 体
一、受力钢筋的弯钩和弯折弯钩和弯折要求
1、HPB235级钢筋末端为180度弯钩，其弯钩内直径大于等于钢筋直径的2.5倍，弯钩的弯后平直部分长度不小于钢筋直径的3倍。
2、钢筋末端为135度弯钩，HRB335级钢筋的弯钩内直径不小于钢筋直径的4倍。
3、钢筋作不大于90度弯折时，弯折处的弯弧内直径不小于钢筋直径的5倍。
二、箍筋弯钩形式箍筋弯钩要求
1、连梁及暗柱箍筋的弯钩角度为135度。
2、箍筋弯后平直部分长度为≥10d。
3、梁钢筋在端部的弯折为90度。
三、钢筋调直调直要求
1、机械调直。
四、机械连接接头质量接头质量要求
1、钢筋端部丝头的牙形、螺距与连接套的牙形、螺距一致。有效丝扣段的秃牙部分累计长度不小于一扣的周长。
2、螺纹饱满完好无损。
3、螺纹连接接头平直，顶端切口无有碍螺纹套丝质量的斜口、马蹄口或扁头，无影响螺纹连接的毛刺。
五、梯子筋、定距框、梯子筋、定距框要求
1、梯子筋：（1）梯子筋用Φ12钢筋制作（梯子筋立筋比墙体竖向钢筋直径大一个规格），标准短撑顶模棍墩齐高差≤1mm，两端刷防锈漆。（2）标准顶模棍长度为墙厚减去2mm。即：180mm厚的墙顶模棍为178mm，非标准短棍为墙厚减去30mm。即：180mm厚的墙短棍为150mm。（3）墙体梯子筋甩槎，低槎离板面48.3d，高低槎错开48.3d＋500。即：Φ12钢筋低槎为580mm，高槎为1660mm。（见附图）
2、定距框：水平定距框用Φ16钢筋焊接。（见附图）附图和文字描述不一致】
六、钢筋加工的尺寸、形状
1、用钢尺检查，受力钢筋顺长度方向的净尺寸符合规范要求。
2、用钢尺检查，箍筋的内净尺寸符合规范要求。
七、质量要求：
1、受力钢筋的弯钩和弯折，箍筋弯钩角度、平直长度，钢筋调直、丝头的质量、梯子筋、定距框等符合规范要求。
2、钢筋表面无锈蚀、无污染。
八、垫块要求：
1.外墙外侧为50mm【厚度必须与隐检一致】保护层，采用水泥砂浆预制块控制保护层厚度。
2.预制块尺寸为50×50×50mm，用1：2水泥砂浆预制。浇捣完毕后10小时及时覆盖浇水养护。养护时间为≥7天。。【外购塑料、卵石垫块不应做加工预检、缺砂浆体积比例，厚度与隐检不一致】

三、顶 板
1.马凳用14【规格必须与隐检一致】钢筋焊接。马凳高度为134mm，钢筋平直，腿距1.0米，腿外悬挑0.3米。具体见附图。【不同板厚只有一种马蹬高度，规格、高度与隐检不交圈，高度计算错误，附图和文字描述不一致】
2.外墙外侧为50mm保护层，采用水泥砂浆预制块控制保护层厚度。预制块尺寸为50×50×50mm，用1：2水泥砂浆预制。浇捣完毕后10小时及时覆盖浇水养护。养护时间为≥7天。。【外购塑料、卵石垫块不应做加工预检、缺砂浆体积比例，厚度与隐检不一致】

3.现浇梁箍筋的弯钩平直长度≥10d，弯钩角度为135°，两弯钩必须平行。【缺此项】

（Ⅱ）钢筋连接：
说明：1. 表示常存在问题
2. .红色字体表示填写要求
一、框架结构（以框架直螺纹为例）
基础底板
1.基础返梁32钢筋采用滚扎直螺纹套筒连接。【规格（与试验报告不交圈）、连接方式（填写不统一）】
2.同一截面接头面积百分率为50%,相邻接头错开35d,即32钢筋错开1120mm。【错开要求及具体倍数（未换算具体长度）】
3.套筒材质为45#钢，质量符合GB699-1999标准。套筒表面洁净无裂纹、油污、裂纹等，标识清晰。通端量规顺利通过小径，止端塞规从套筒两端旋入量≤3p(p=3mm，及≤3*3=9mm),螺纹饱满完好无损. 【套筒质量：参照《滚扎直螺纹钢筋连接接头》（GJ163-2004)填写（缺通规止规检查）内容】
4.钢筋端部丝头的牙形、螺距与连接套的牙形、螺距一致，有效丝扣段的秃牙部分累计长度小于一扣的周长，有效螺纹长度＞1/2套筒长度(即＞1/2*75=37.5mm)用相应的环规和丝头卡板检测合格,已拧上保护套. 【丝头质量：参照《滚扎直螺纹钢筋连接接头》（GJ163-2004)填写（缺丝头质量质量内容）】
5.两钢筋在套筒中间位置顶紧，拧紧力矩值＞300/N.m,每端外露完整丝扣不大于1扣。连接完毕的接头已用红漆标记。【接头质量：参照《滚扎直螺纹钢筋连接接头》（GJ163-2004)填写（外露丝扣与交底方案不一致）】
6.32直螺纹连接接头取样一组，代表数量为500头，取样位置在2-C/3-5～3-6轴，单向拉伸试验合格，试验编号为：2006-2712。【试验取样要求：组数、代表数量，是否见证，取样具体纵横轴线位置，试验编号(核查试验报告时间，是否晚做试验)（缺项）】
7.钢筋连接接头取样后采用同规格的钢筋帮条焊接，焊接长度为单面焊≥10d，即：32的钢筋焊接长度为≥320mm，帮条焊接头焊缝厚度s≥0.3d（32的钢筋为9.6mm），焊缝宽度b≥0.8d（32的钢筋为25.6mm）。【取样接头处理：建议都采取单面帮条焊，按照《钢筋焊接及验收规程》(GJG18-2003)填写，采用同规格搭接成本高，大于25钢筋在满足错开率、抗震要求时还乘1.1系数（缺此项）】
8、取样焊接接头钢筋与电极接触处无凹坑、气孔、咬边、缺肉、夹渣、裂纹等，焊渣已清理干净。【取样接头质量】
9.钢筋无锈蚀，接头表面洁净无污染，钢筋规格、数量、接头位置等符合图纸设计和规范要求。（锈蚀、污染要求）
检查意见
经检查钢筋无锈蚀，钢筋规格、数量、接头位置【未对检查内容进行浓缩】等符合图纸设计要求和《混凝土结构工程施工质量验收规范》（GB50204-2002）、《混凝土结构工程施工质量验收规程》(DBJ01-82-2005)、《机械连接通用技术规程》JGJ107-2003、《滚扎直螺纹钢筋连接接头》（GJ163-2004)、【缺此项】《钢筋焊接及验收规程》(GJG18-2003)【缺此项】、《建筑结构长城杯工程质量评审标准》(DBJ/T01-69-2003)规定的要求，同意进行下道工序施工。
墙体（同底板）
1..≥20钢筋采用滚扎直螺纹套筒连接。
2..同一截面接头面积百分率为50%,相邻接头错开35d,即22钢筋错开770mm、25钢筋错开875mm、28钢筋错开980mm、32钢筋错开1120mm。
3.套筒材质为
