电缆结构尺寸及重量.doc

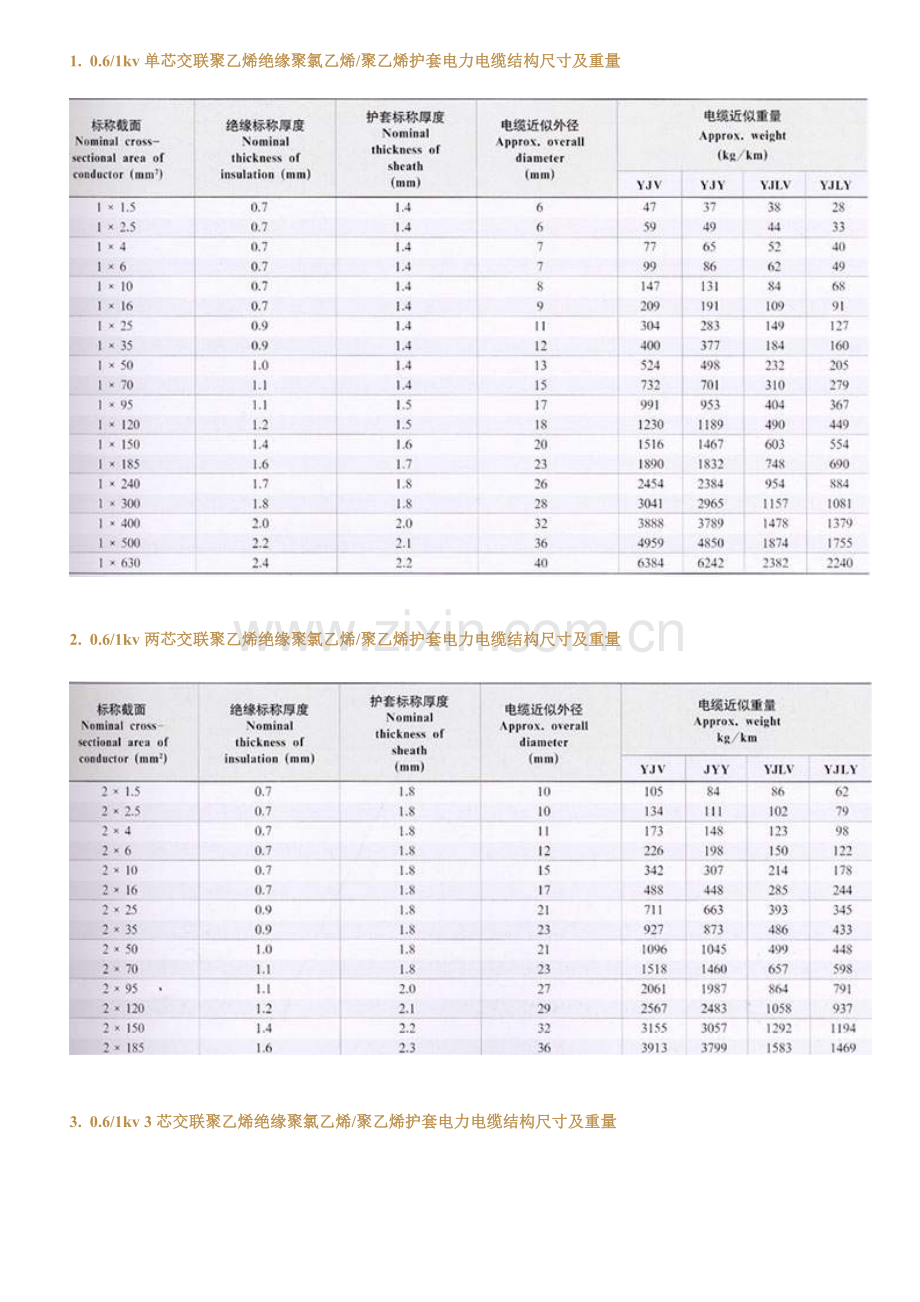

1.  0.6/1kv单芯交联聚乙烯绝缘聚氯乙烯/聚乙烯护套电力电缆结构尺寸及重量

2.  0.6/1kv两芯交联聚乙烯绝缘聚氯乙烯/聚乙烯护套电力电缆结构尺寸及重量

3.  0.6/1kv 3芯交联聚乙烯绝缘聚氯乙烯/聚乙烯护套电力电缆结构尺寸及重量

4.  0.6/1kv 3+1芯交联聚乙烯绝缘聚氯乙烯/聚乙烯护套电力电缆结构尺寸及重量

5.  0.6/1kv 4芯交联聚乙烯绝缘聚氯乙烯/聚乙烯护套电力电缆结构尺寸及重量

6.  0.6/1kv 3+2芯交联聚乙烯绝缘聚氯乙烯/聚乙烯护套电力电缆结构尺寸及重量

7.  0.6/1kv 4+1芯交联聚乙烯绝缘聚氯乙烯/聚乙烯护套电力电缆结构尺寸及重量

产品说明：
0.6/1kV 单芯交联聚乙烯绝缘聚氯乙烯/聚乙烯护套电力电缆结构尺寸及重量

0.6/1kV 两芯交联聚乙烯绝缘聚氯乙烯/聚乙烯护套电力电缆结构尺寸及重量

0.6/1kV 3芯交联聚乙烯绝缘聚氯乙烯/聚乙烯护套电力电缆结构尺寸及重量

0.6/1kV 3+1芯交联聚乙烯绝缘聚氯乙烯/聚乙烯护套电力电缆结构尺寸及重量

0.6/1kV 4芯交联聚乙烯绝缘聚氯乙烯/聚乙烯护套电力电缆结构尺寸及重量

0.6/1kV 3+2芯交联聚乙烯绝缘聚氯乙烯/聚乙烯护套电力电缆结构尺寸及重量

0.6/1kV 4+1芯交联聚乙烯绝缘聚氯乙烯/聚乙烯护套电力电缆结构尺寸及重量

0.6/1kV 5芯交联聚乙烯绝缘聚氯乙烯/聚乙烯护套电力电缆结构尺寸及重量

0.6/1kV 两芯交联聚乙烯绝缘钢带铠装聚氯乙烯/聚乙烯护套电力电缆结构尺寸及重量

0.6/1kV 3芯交联聚乙烯绝缘钢带铠装聚氯乙烯/聚乙烯护套电力电缆结构尺寸及重量

0.6/1kV 3+1芯交联聚乙烯绝缘钢带铠装聚氯乙烯/聚乙烯护套电力电缆结构尺寸及重量

0.6/1kV 4芯交联聚乙烯绝缘钢带铠装聚氯乙烯/聚乙烯护套电力电缆结构尺寸及重量

0.6/1kV 3+2芯交联聚乙烯绝缘钢带铠装聚氯乙烯/聚乙烯护套电力电缆结构尺寸及重量

0.6/1kV 4+1芯交联聚乙烯绝缘钢带铠装聚氯乙烯/聚乙烯护套电力电缆结构尺寸及重量

0.6/1kV 5+1芯交联聚乙烯绝缘钢带铠装聚氯乙烯/聚乙烯护套电力电缆结构尺寸及重量

0.6/1kV 单芯交联聚乙烯绝缘细钢丝铠装聚氯乙烯/聚乙烯护套电力电缆结构尺寸及重量

0.6/1kV 两芯交联聚乙烯绝缘细钢丝铠装聚氯乙烯/聚乙烯护套电力电缆结构尺寸及重量

0.6/1kV 3芯交联聚乙烯绝缘细钢丝铠装聚氯乙烯/聚乙烯护套电力电缆结构尺寸及重量

0.6/1kV 3+1芯交联乙烯绝缘细钢丝铠装聚氯乙烯/聚乙烯护套电力电缆结构尺寸及重量

0.6/1kV 4芯交联聚乙烯绝缘细钢丝铠装聚氯乙烯/聚乙烯护套电力电缆结构尺寸及重量

0.6/1kV 3+2芯交联聚乙烯绝缘细钢丝铠装聚氯乙烯/聚乙烯护套电力电缆结构尺寸及重量

0.6/1kV 4+1芯交联聚乙烯绝缘细钢丝铠装聚氯乙烯/聚乙烯护套电力电缆结构尺寸及重量

0.6/1kV 5芯交联聚乙烯绝缘细钢丝铠装聚氯乙烯/聚乙烯护套电力电缆结构尺寸及重量

0.6/1kV 两芯交联聚乙烯绝缘粗钢丝铠装聚氯乙烯/聚乙烯护套电力电缆结构尺寸及重量

0.6/1kV 3+1芯交联聚乙烯绝缘粗钢丝铠装聚氯乙烯/聚乙烯护套电力电缆结构尺寸及重量

0.6/1kV 3+1芯交联聚乙烯绝缘粗钢丝铠装聚氯乙烯/聚乙烯护套电力电缆结构尺寸及重量

0.6/1kV 4芯交联聚乙烯绝缘粗钢丝铠装聚氯乙烯/聚乙烯护套电力电缆结构尺寸及重量

0.6/1kV 3+2芯交联聚氯乙烯绝缘粗钢丝铠装聚氯乙烯/聚乙烯护套电力电缆结构尺寸及重量

0.6/1kV 4+1芯交联聚乙烯绝缘粗钢丝铠装聚氯乙烯/聚乙烯护套电力电缆结构尺寸及重量

0.6/1kV 5芯交联聚乙烯绝缘粗钢丝铠装聚氯乙烯/聚乙烯护套电力电缆结构尺寸及重量

交联聚乙烯绝缘电力电缆允许持续截流量
0.6/1kV 交联聚乙烯绝缘电力电缆允许持续截流量 (A)

8.  0.6/1kv 5芯交联聚乙烯绝缘聚氯乙烯/聚乙烯护套电力电缆结构尺寸及重量

9.  0.6/1kv两芯交联聚乙烯绝缘钢带铠装聚氯乙烯/聚乙烯护套电力电缆结构尺寸及重量

10.  0.6/1kv 3芯交联聚乙烯绝缘钢带铠装聚氯乙烯/聚乙烯护套电力电缆结构尺寸及重量

11.  0.6/1kv 3+1芯交联聚乙烯绝缘钢带铠装聚氯乙烯/聚乙烯护套电力电缆结构尺寸及重量

12.  0.6/1kv 4芯交联聚乙烯绝缘钢带铠装聚氯乙烯/聚乙烯护套电力电缆结构尺寸及重量

13.  0.6/1kv 3+2芯交联聚乙烯绝缘钢带铠装聚氯乙烯/聚乙烯护套电力电缆结构尺寸及重量

14.  0.6/1kv 4+1芯交联聚乙烯绝缘钢带铠装聚氯乙烯/聚乙烯护套电力电缆结构尺寸及重量

15.  0.6/1kv 5芯交联聚乙烯绝缘钢带铠装聚氯乙烯/聚乙烯护套电力电缆结构尺寸及重量

16.  0.6/1kv 单芯交联聚乙烯绝缘钢丝铠装聚氯乙烯/聚乙烯护套电力电缆结构尺寸及重量

17.  0.6/1kv 两芯交联聚乙烯绝缘钢丝铠装聚氯乙烯/聚乙烯护套电力电缆结构尺寸及重量

18.  0.6/1kv 3芯交联聚乙烯绝缘钢丝铠装聚氯乙烯/聚乙烯护套电力电缆结构尺寸及重量

19.  0.6/1kv 3+1芯交联聚乙烯绝缘细钢丝铠装聚氯乙烯/聚乙烯护套电力电缆结构尺寸及重量

20.  0.6/1kv 4芯交联聚乙烯绝缘细钢丝铠装聚氯乙烯/聚乙烯护套电力电缆结构尺寸及重量

21.  0.6/1kv 3+2芯交联聚乙烯绝缘细钢丝铠装聚氯乙烯/聚乙烯护套电力电缆结构尺寸及重量

22.  0.6/1kv 4+1芯交联聚乙烯绝缘细钢丝铠装聚氯乙烯/聚乙烯护套电力电缆结构尺寸及重量

23.  0.6/1kv 5芯交联聚乙烯绝缘细钢丝铠装聚氯乙烯/聚乙烯护套电力电缆结构尺寸及重量

24.  0.6/1kv 两芯交联聚乙烯绝缘粗钢丝铠装聚氯乙烯/聚乙烯护套电力电缆结构尺寸及重量

25.  0.6/1kv 3芯交联聚乙烯绝缘粗钢丝铠装聚氯乙烯/聚乙烯护套电力电缆结构尺寸及重量

26.  0.6/1kv 3+1芯交联聚乙烯绝缘粗钢丝铠装聚氯乙烯/聚乙烯护套电力电缆结构尺寸及重量

27.  0.6/1kv 4芯交联聚乙烯绝缘粗钢丝铠装聚氯乙烯/聚乙烯护套电力电缆结构尺寸及重量

28.  0.6/1kv 3+2芯交联聚乙烯绝缘粗钢丝铠装聚氯乙烯/聚乙烯护套电力电缆结构尺寸及重量

29.  0.6/1kv 4+1芯交联聚乙烯绝缘粗钢丝铠装聚氯乙烯/聚乙烯护套电力电缆结构尺寸及重量

30.  0.6/1kv 5芯交联聚乙烯绝缘粗钢丝铠装聚氯乙烯/聚乙烯护套电力电缆结构尺寸及重量

31.  电缆的生产范围及结构尺寸
       1) YJV,YJLV,XR-YJV,ZR-YJLV系列交联聚乙烯护套电力电缆
       2) 隔氧层高阻燃交联聚乙烯绝缘、聚氯乙烯护套电力电缆
       3) 无卤阻燃交联聚氯乙烯绝缘、热量性护套电力电缆

32.  06./1kv　交流乙烯绝缘电力电缆允许持续载流量(A)

6kV~35kV交联聚乙烯绝缘电力电缆

交联聚乙烯绝缘电力电缆是采用化学方法或物理方法,使聚乙烯分子由线型分子结构转变为三维网状结构,由热塑性的聚乙烯变成热固性的交联聚乙烯,从而提高了聚乙烯的耐老化性能、机械性能和耐环境能力，并保持了优良的电气性能。
　　交联聚乙烯绝缘电力电缆导体的允许长期最高温为900C，较低绝缘电缆、聚氯乙烯绝缘电缆和聚乙烯绝缘电缆高，且具有重量轻、结构简单、使用方便、耐化学腐蚀和敷设不受落差限制等优点。
产品标准
　　本产品按GB12706《额定电压35V及以下铜芯、滤芯塑料绝缘电缆》标准生产，同时还可根据用户需要按国际电工委员会推荐标准IEC、英国标准、德国标准及美国标准生产。
适用范围
　　本产品适用于工频额定电压3.6/6kv～26/35kv输配电线路作配送电能子用。
使用特性Operating characteristics
· 工频额定电压U0/U为3.6/6kv～26/35kv。
· 电缆导体的最高允许工作温度：90℃。
· 短路时（最长时间不超过5s）电缆导体的最高温度不超过2500C。
· 电缆敷设时环境温度应不低于00C。
· 电缆弯曲半径：三芯电缆不小于电缆外径15倍；单芯电缆不小于电缆外径20倍。
电缆额定电压的选择
· 电缆的额定电压应适合于电缆系统的运行状况，用U0/U（Um）kv表示。
U0－电缆设计用的导体对地或金属屏蔽之间的额定工频电压；
U－电缆设计用的导体间的额定工频电压；
Um－设备可承受的“最高系统电压”的最大值。· 三相系统用电缆的U0值推荐如下表：
U kv
U m kv
U 0 * kv
A 和B 类系统System categories A and B
C 类系统Systems categories C
6
7.2
3.6
6
10
12
6
8.7
15
17.5
8.7
12
20
24
12
18
30
36
18
－
35
40.5
21
26

*：.A类系统──该类系统任何一相导体与地和接地导体接触时，能在1min内与系统分离
B类系统──该类系统仅包括单相接地故障短时运行的条件，接地故障时间应不超过1h, 但在任何情况下，最长不超过8h每年接地故障总持续时间不超过125h；
C类系统──不属于A类、B类的系统。
S电缆的型号Type of cable
型号Type
名称Designation
适用范围Application
YJV
铜芯交联聚乙烯绝缘氯乙烯护套电力电缆
室内、隧道及电缆沟等场所，不能承受机械外力。单芯电缆不允许敷设在磁性管道中。
YJLY
铝芯交联聚乙烯绝缘乙烯护套电力电缆
YJY
铜芯交联聚乙烯绝缘氯乙烯护套电力电缆
YJLY
铝芯交联聚乙烯绝缘氯乙烯护套电力电缆
YJV22
铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆
室内、隧道、电缆沟内，或埋地敷设等，能承受一定机械外力，但不能承受大的拉力。
YJLV22
铝芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆
YJV23
铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆
YJLV23
铝芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆
YJV32
铜芯交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆
室内、隧道、电缆沟、竖井或埋地敷设等，能承受机械外力和一定的拉力。
YJLV32
铝芯交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆
YJV33
铜芯交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆
YJLV33
铝芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆

生产范围Production range of cable
型号Type
芯数Nomber of cores
额定电压Rated Voltage kV
3.6/6
6/6 6/10
8.7/10 8.7/15
12/20
18/20 18/30
21/35
26/35
导体标称截面Nominal cross-section of conductlr mm2
YJV
YJLV
YJY
YJLY
1
25-800
25-800
25-800
35-800
50-630
50-630
50-630
3
25-630
25-630
25-500
35-500
50-400
50-400
50-400
YJV22
YJLV22
YJY23
YJLY23
1
25-800
25-800
25-800
35-800
50-630
50-630
50-630
3
25-630
25-630
25-500
35-500
50-400
50-400
50-400
YJV32
YJLV32
YJY33
YJLY33
1
25-800
25-800
25-800
35-800
50-630
50-630
50-630
3
25-630
25-630
25-400
35-400
50-240
50-185
50-150

电缆结构图

电缆结构尺寸Construction
