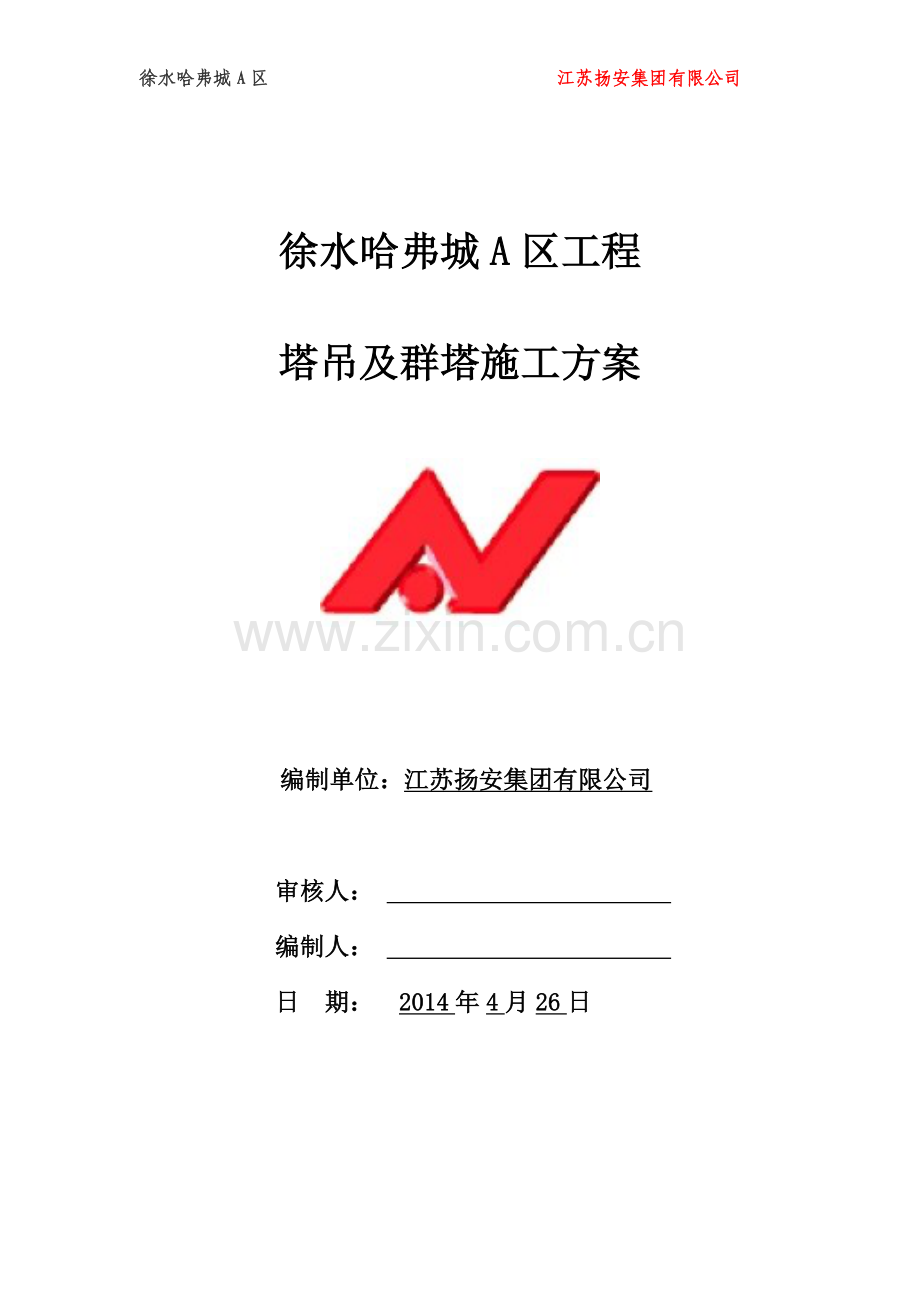

哈弗城临时水施工方案.doc

徐水哈弗城A区 江苏扬安集团有限公司

徐水哈弗城A区工程

塔吊及群塔施工方案

编制单位：江苏扬安集团有限公司

审核人：
编制人：
日 期： 2014年4月26日

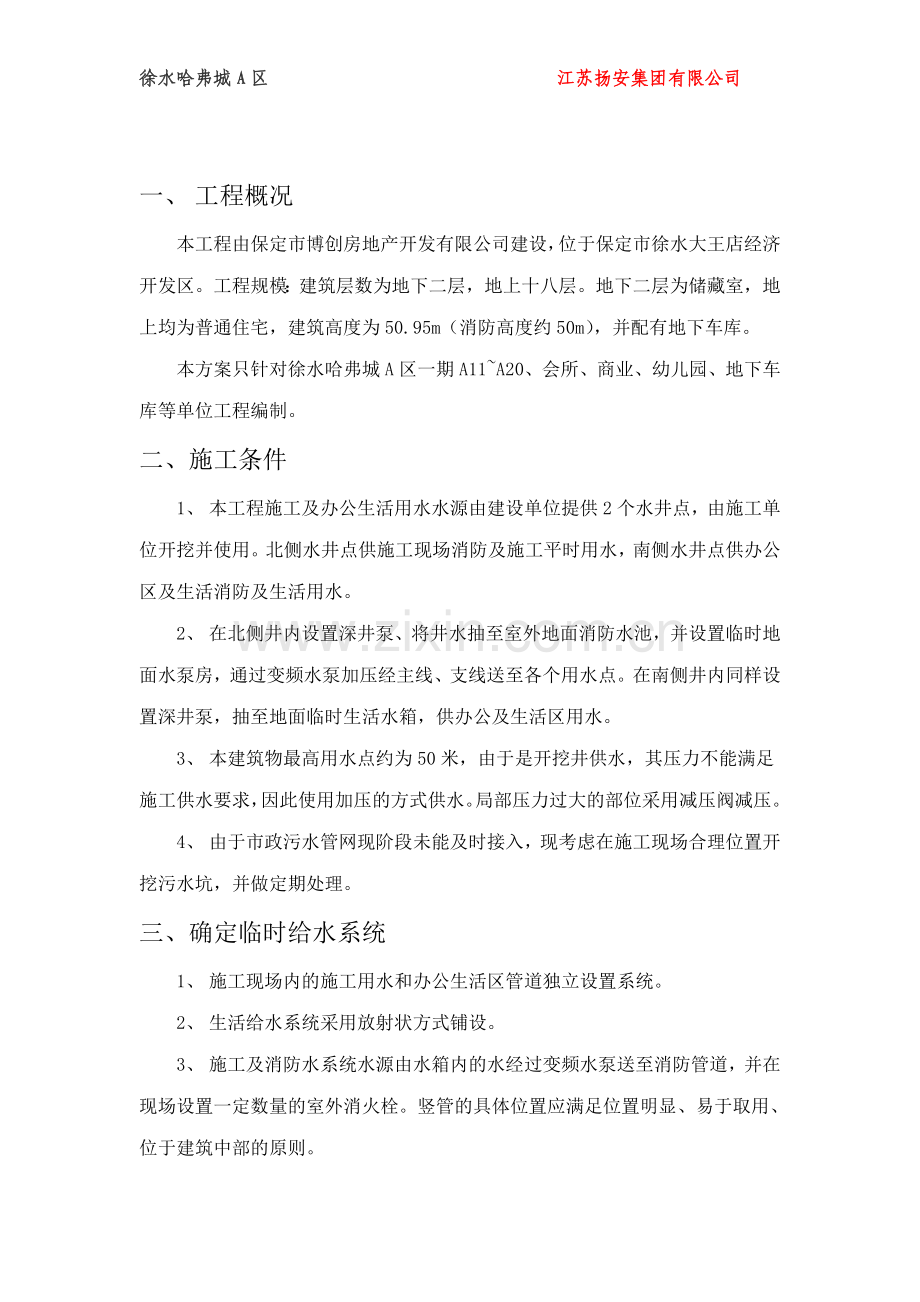

一、 工程概况
本工程由保定市博创房地产开发有限公司建设，位于保定市徐水大王店经济开发区。工程规模：建筑层数为地下二层，地上十八层。地下二层为储藏室，地上均为普通住宅，建筑高度为50.95m（消防高度约50m），并配有地下车库。
本方案只针对徐水哈弗城A区一期A11~A20、会所、商业、幼儿园、地下车库等单位工程编制。
二、施工条件
1、 本工程施工及办公生活用水水源由建设单位提供2个水井点，由施工单位开挖并使用。北侧水井点供施工现场消防及施工平时用水，南侧水井点供办公区及生活消防及生活用水。
2、 在北侧井内设置深井泵、将井水抽至室外地面消防水池，并设置临时地面水泵房，通过变频水泵加压经主线、支线送至各个用水点。在南侧井内同样设置深井泵，抽至地面临时生活水箱，供办公及生活区用水。
3、 本建筑物最高用水点约为50米，由于是开挖井供水，其压力不能满足施工供水要求，因此使用加压的方式供水。局部压力过大的部位采用减压阀减压。
4、 由于市政污水管网现阶段未能及时接入，现考虑在施工现场合理位置开挖污水坑，并做定期处理。
三、确定临时给水系统
1、 施工现场内的施工用水和办公生活区管道独立设置系统。
2、 生活给水系统采用放射状方式铺设。
3、 施工及消防水系统水源由水箱内的水经过变频水泵送至消防管道，并在现场设置一定数量的室外消火栓。竖管的具体位置应满足位置明显、易于取用、位于建筑中部的原则。
四、确定现场总的用水量
1、 施工现场总的用水量包括：
①施工区用水：施工生产用水量、施工机械用水量及消防用水量。
②办公及生活区生活用水量。
其中，施工区用水和办公及生活区用水为两个独立系统，分别设置。
2、 施工生产用水量的计算(q1)
q1=K1×［∑〔Q1×N1〕/〔T1×b〕×］×［K2/8×3600］
K1----为未遇见的施工用水系数，取1.05。
K2----为现场施工用水不均匀系数，取1.5。
Q1以砂浆搅拌机8小时内的生产量（每台以30m3计）;
瓦工班8小时内的砌筑量（每班以20m3砖砌体计）;
混凝土养护8小时内用水（自然养护以100m3计）。
  N1每立方米砂浆搅拌耗水量取400L/m3计，每立方米砖砌体耗水量以
100L/m3计，每立方米混凝土养护耗水量以200 L/m3计。
    q1=1.05×（5×30×400+4×20×100+100×200）×1.5/8×3600
=4.81L/S
3、 施工机械用水量的计算（q2）：
q2=K1×∑Q2×N2×（K3/8×3600）
序号
用水名称
同一种机械台数Q2
耗水量N2
1
挖土机
4
200
2
汽车
4
400
K3----为施工机械不均匀系数，取2.0。
q2=1.05×（4×200+4×400）×2÷（8×3600）
=0.18（L/S）
4、 办公及生活区生活用水量的计算（q3）：
q3=P2×N4×K5/（24×3600）
=[1000（工人）+40（管理）]×（30+15）×2.5÷24÷3600=1.35（L/S）
K5-----生活区用水不均匀系数，取2.0～2.5
P2-----生活区总人数，工人暂考虑1000人，管理考虑40人
N4-----生活区生活用水定额，生活用水20～40L/（人.天），取30 L/（人.天），食堂用水10～20L（人.天），取15 L/（人.天）
5、 消防用水量（q消）：
消防用水量q消=10（L/S）
6、 生活及生产总用水量的计算（Q总）：
生产Q总1=q1+q2 =4.81+0.18=4.99 (L/S)＜q消=10（L/S）
则：施工区Q总=10+4.99/2=12.50（L/S）
生活区Q总2= q3=1.35(L/S)
五、 确定管径
1、生活区用水管道管径（D1）：
D1=[4×Q总2÷（π×υ×1000）]1/2
=[4×1.35÷（3.14×1.0×1000）]1/2≈0.041M
υ-----管网中水的流速，生活给水正常时间流速取1.0米/秒。
根据计算结果，生活区用水管道总管径D1选用DN50。
2、消防用水管道管径（D2）：
D2=[4×Q总÷（π×υ×1000）]1/2
=[4×12.50÷（3.14×2.5×1000）]1/2≈0.079M
υ-----管网中水的流速，消防水的流速取2.5米/秒。
根据计算结果，消防用水管道总管径D2选用DN80即可满足要求。
综上： 施工区域给水管总管径可以选取DN80。
生活办公区的生活给水管总管径可以选取DN50，周围环网消防水管径仍为DN80。
六、供水装置的选择
综上所述，井水通过深井泵加压送至地面水泵房。在施工区和办公生活区分别建造临时水泵房。
根据施工现场当地的地质情况，现考虑打井深度约为60米。考虑水头损失，初步选定扬程为70m，流量为25m³/h的，电机功率为9.2kw，出口直径65mm，机组径向最大尺寸184mm，型号为200QJ25-70的深井泵，每口井各设置一台，共计2台。
如地下水检测水质达不到生活饮用水标准，考虑在生活区食堂内设置微型水净化器保证饮用水的质量达到相应标准。
根据消防用水量10L/S，火灾时灭火延续时间为1h，并考虑水池进水管DN50的进水量，可计算消防水池有效容积为：
V=10L/s*1*3600s/1000=36m³;
考虑富裕量，可砖砌尺寸为5000*5000*2000（mm）=50m³的消防水池。
办公生活区设置一台消防兼生活水箱，体积V=18m³。
施工区消防用水：合用一套供水装置及管道。在地面水泵房设2台给水加压泵(一用一备)，采用变频稳压的控制方式。
生活、办公区用水：合用一套供水装置及管道。在地面水泵房设2台给水加压泵（一用一备），采用变频稳压的控制方式。
施工区水泵选型：
根据最不利给水点管路长度约为6+50=56m；
查施工手册表7-42，用插入法得单位管长的水头损失i=82.55 (mm/m)；
总水头损失h=1.2iL=1.2*82.55*56/1000＝5.5(m)
需总扬程为H=50(高差)+5.5（总水头损失）+5（流出水头）=60.5(m)
选用二台变频卧式加压给水泵(扬程为70米，流量约为10L/s) 一用一备，外加变频稳压控制柜一台。
办公生活区水泵选型：
由于只是一层用水，最不利点管路高度差可不考虑，扣除水头损失，考虑流出水头，此部分水泵考虑扬程约为20米，流量为18m³/h的变频卧式加压泵2台，一用一备，外加变频稳压控制柜一台。
地面临时用水及消防由一路DN80水管围绕施工现场土建开挖线外围敷设形成环路,每隔50米设立一个室外消火栓，消火栓栓口（单口）采用DN 65,每个消火栓配备一条25米水带，枪口ф19外套丝铝质消火栓，分别布置在木工加工棚附近等部位，消火栓枪头能达现场每个角落。施工用水根据现场需要在环形水管上接出DN25支管供地面施工及其它用水。
办公区及现场临时用房配备手提灭火器设立明显消火栓标牌。
七、管道选材及安装方式
1、 生活区给水管道采用热镀锌钢管，DN≥100采用沟槽或者法兰连接，DN＜100采用丝扣连接。局部支管采用PP-R塑料管，热熔连接。镀锌管道和PP-R塑料管连接处采用专用转换接头配件。生活给水管埋地铺设，埋设深度为0.8米，避免来往车辆及冬季冻坏。
2、 明装给水管采用橡塑管壳保温，保温厚度3cm，绑扎严密，并外缠保温胶带。
3、 施工区生产、消防管道采用焊接钢管，焊接连接。焊接钢管埋地0.8米，刷沥青漆防腐，明装管道刷漆防腐完毕后采用3cm橡塑保温并外缠保温胶带。
4、 消防立管根据建筑物结构进度及时安装，施工现场用水随消防立管布置。
5、 在每栋楼立管底部设一个DN80总闸阀进行控制，并在立管的最低处设置DN25泄水阀。每层消火栓支管管径采用DN65，并从DN65支管上接出一根DN20分支管加一球阀控制供给楼层施工临时接水，消火栓栓口数量按照立管数量每层设置一个消火栓口确定。
八、确定临时排水设置
1、基坑施工：在基坑的四个角落设置临时集水坑，利用扬程大于20米的移动式潜水泵 ,将雨水抽到基坑周边排水沟。
2、生产废水：主要是混凝土养护过程中产生的废水和冲洗混凝土罐车、地泵等产生的废水，此类废水含有固体颗粒，必须经过沉淀后才能排放，沉淀物进行定期清掏。
3、雨水排放：施工现场沿基坑周围设明沟排水，沟上用废旧钢筋加工雨水篦子，排水沟宽300mm，深400mm，坡度为5‰，120厚灰砂砖M5水泥砂浆砌筑，排水沟内用15厚水泥砂浆粉刷。靠生产设施和生活设施的排水沟加盖砼盖板，施工场区地坪设2‰的坡度坡向排水沟，防止场内滞水。
4、办公生活区的污废水先排入化粪池沉淀后，再排入深坑。现场设5号砖砌化粪池，化粪池的有效容积为12m³。
5、为满足业主及市政环卫部门对运输清洁的要求，现场入口处设冲洗槽，临水施工时向入口处预留DN25管道及阀门，主要满足混凝土泵车及混凝土罐车出场的清洗，同时可将池内经沉淀后的清水用来进行现场洒水使用，起到节约用水的目的。
九、 临时用水系统的管理及维护
1、泵房及施工现场设专职维护人员每天进行现场巡视,本着节约用水的原则,杜绝施工现场有跑冒滴漏现象,严禁使用消火栓进行施工用水,发现有违反用水条例的立即断水,并进行教育和处罚,情节严重者交由主管领导处理。
2、及时对施工现场路面排水沟进行清理,定时抽排清理沉淀池,确保排水畅通。
3、 现场用水管道必须定期检查，发现水管损坏和破裂及时更换。
十、冬季临时用水防冻措施
施工现场使用的用水设施除经常维护外,还要做好冬季防涷措施。具体措施如下：
地面上明敷临水管道采用3cm橡塑进行保温，外缠保温胶带。
临时水泵房和卫生间的窗口要进行封堵,屋顶采取保温措施,临时水箱采用50mm橡塑板进行保温,并在水泵房（根据冬季气候情况）加设电取暖器以确保水泵不被冻裂并能正常运行。
卫生间蹲坑由于当时采取高水箱拉杆式冲洗方式，无法保温，在气温太低情况下，关停水箱进水阀，按排人工去卫生间冲水，小便槽冲洗水管除采用保温措施外还要让水一直开着冲水。
十一、临时用水施工图
临时水布置详见：施工总平面图。
