1、-精品word文档 值得下载 值得拥有-8-5 脱模剂无论是新配制的模板，还是已用并清除了污、锈待用的模板，在使用前必须涂刷脱模剂。因此，脱模剂是混凝土模板不可缺少的辅助材料。8-5-1 脱模剂的种类和配制混凝土模板所用脱模剂大致可分为油类、水类和树脂类三种。1油类脱模剂（1）机柴油用机油和柴油按3：7（体积比）配制而成。（2）乳化机油先将乳化机油加热至5060，将磷质酸压碎倒入已加热的乳化机油中搅拌使其溶解，再将6080的水倒入，继续搅拌至乳白色为止，然后加入磷酸和苛性钾溶液，继续搅拌均匀。（3）妥尔油用妥尔油：煤油：锭子油1：7.5：1.5配制（体积比）。（4）机油皂化油用机油：皂化油：水

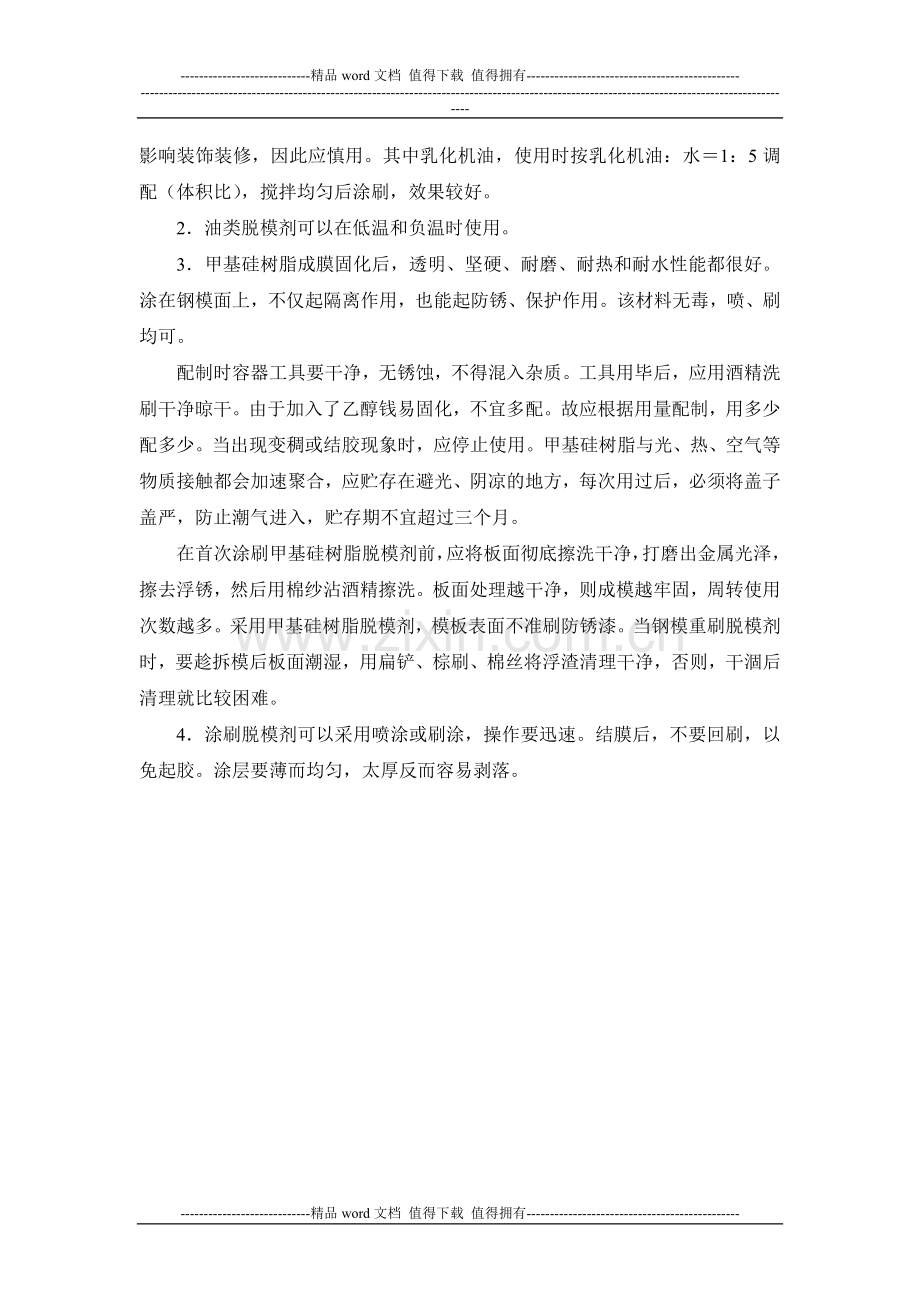

2、1：1：6（体积比）混合，用蒸汽拌成乳化剂。2水性脱模剂主要是海藻酸钠。其配制方法是：海藻酸钠：滑石粉：洗衣粉：水1：13.3：1：53.3（重量比）配合而成。先将海藻酸钠浸泡23d，再加滑石粉、洗衣粉和水搅拌均匀即可使用，刷涂、喷涂均可。3树脂类脱模剂为长效脱模剂，刷一次可用6次，如成膜好可用到10次。甲基硅树脂用乙醇按作固化剂，重量配合比为1000：35。气温低或涂刷速度快时，可以多掺一些乙醇钱；反之，要少掺。8-5-2 使用注意事项1油类脱模剂虽涂刷方便，脱模效果也好，但对结构构件表面有一定污染，影响装饰装修，因此应慎用。其中乳化机油，使用时按乳化机油：水1：5调配（体积比），搅拌均匀后
3、涂刷，效果较好。2油类脱模剂可以在低温和负温时使用。3甲基硅树脂成膜固化后，透明、坚硬、耐磨、耐热和耐水性能都很好。涂在钢模面上，不仅起隔离作用，也能起防锈、保护作用。该材料无毒，喷、刷均可。配制时容器工具要干净，无锈蚀，不得混入杂质。工具用毕后，应用酒精洗刷干净晾干。由于加入了乙醇钱易固化，不宜多配。故应根据用量配制，用多少配多少。当出现变稠或结胶现象时，应停止使用。甲基硅树脂与光、热、空气等物质接触都会加速聚合，应贮存在避光、阴凉的地方，每次用过后，必须将盖子盖严，防止潮气进入，贮存期不宜超过三个月。在首次涂刷甲基硅树脂脱模剂前，应将板面彻底擦洗干净，打磨出金属光泽，擦去浮锈，然后用棉纱沾酒精擦洗。板面处理越干净，则成模越牢固，周转使用次数越多。采用甲基硅树脂脱模剂，模板表面不准刷防锈漆。当钢模重刷脱模剂时，要趁拆模后板面潮湿，用扁铲、棕刷、棉丝将浮渣清理干净，否则，干涸后清理就比较困难。4涂刷脱模剂可以采用喷涂或刷涂，操作要迅速。结膜后，不要回刷，以免起胶。涂层要薄而均匀，太厚反而容易剥落。-精品word文档 值得下载 值得拥有-
浙ICP备2021020529号-1 | 浙B2-20240490
