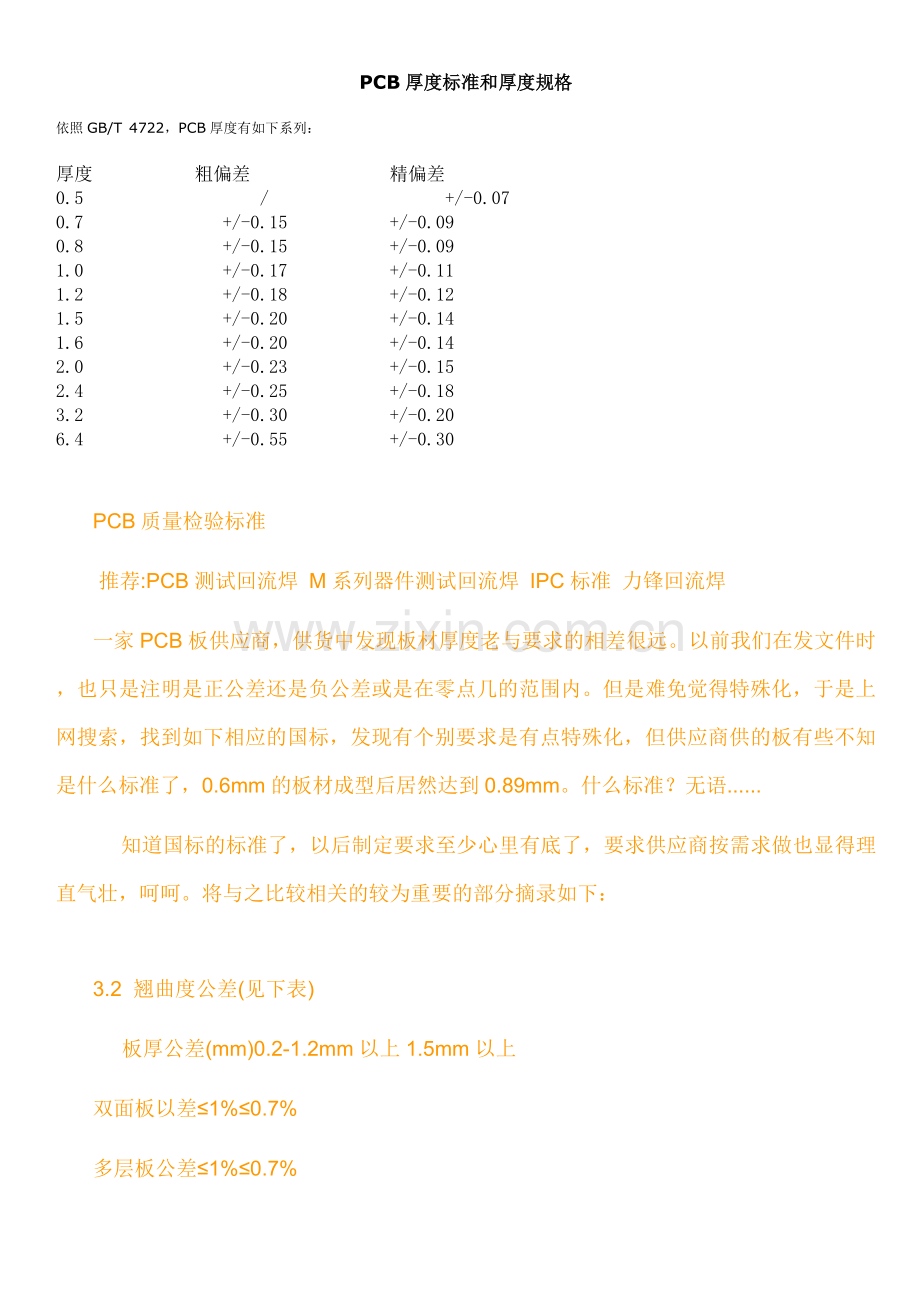

PCB厚度标准和厚度规格.doc

PCB厚度标准和厚度规格
依照GB/T 4722，PCB厚度有如下系列：
厚度      粗偏差        精偏差
0.5          /          +/-0.07
0.7        +/-0.15      +/-0.09
0.8        +/-0.15      +/-0.09
1.0        +/-0.17      +/-0.11
1.2        +/-0.18      +/-0.12
1.5        +/-0.20      +/-0.14
1.6        +/-0.20      +/-0.14
2.0        +/-0.23      +/-0.15
2.4        +/-0.25      +/-0.18
3.2        +/-0.30      +/-0.20
6.4        +/-0.55      +/-0.30

PCB质量检验标准
 推荐:PCB测试回流焊 M系列器件测试回流焊 IPC标准 力锋回流焊
一家PCB板供应商，供货中发现板材厚度老与要求的相差很远。以前我们在发文件时，也只是注明是正公差还是负公差或是在零点几的范围内。但是难免觉得特殊化，于是上网搜索，找到如下相应的国标，发现有个别要求是有点特殊化，但供应商供的板有些不知是什么标准了，0.6mm的板材成型后居然达到0.89mm。什么标准？无语......
    知道国标的标准了，以后制定要求至少心里有底了，要求供应商按需求做也显得理直气壮，呵呵。将与之比较相关的较为重要的部分摘录如下：

3.2  翘曲度公差(见下表)
     板厚公差(mm)0.2-1.2mm以上1.5mm以上
双面板以差≤1%≤0.7%
多层板公差≤1%≤0.7%

3.3  板厚公差: 板材厚度符合客户要求。
   刚性成品双面多层板厚度最大公差如下表
  板厚mm双面板公差mm多层板公差mm
0.2-1.0±0.1±0.1
1.2-1.6±0.13±0.15
2.0-2.6±0.18±0.18
3.0以上±0.18±0.2
3.4  孔的要求:
3.4.1         孔径符合客户要求, 其公差范围如下:
    孔径mmPTH孔径公差mmNPTH孔径公差
小于1.6mm±0.08±0.05
大于1.6mm±0.1±0.05
     注: 孔位图应符合图纸的要求.

生产电路板成本计算成本选择哪种方法恰当

每个工厂的成本计算重点均不太一样，有简单的（长＊宽＊平方单价），也有复杂的（按工艺要求＼品质要求等计算）

就板材而言：影响价格主要有以以下几点：

1、板材材质：FR-4，CEM-3，这是我们常见的双面与多层的板材，他的价格也与板厚和板中间铜铂厚度有关，而FR-I，CEM-1这些就是我们常见单而板的材质了，而这材质的价格也比上面双面、多层板的相差很大。

2、是板材厚度，它的厚度我们常见的也就是：0.4，0.6，0.8，1.0，1.2，1.5，1.6，2.0，2.4，3.0，3.4，而我们常规板的厚度价格相差也不是很大。

3、是铜铂厚度会影响价格，铜铂厚度一般分为：18（2/1OZ），35（1OZ）70（2OZ），105（3OZ），140（4OZ）等．<oz是符号ounce的缩写，中文称为“盎司”(香港译为安士)是英制计量单位,作为重量单位时也称为英两。

重量单位1oz=28.35g(克）

常衡盎司：重量单位。整体缩写为oz.av。
1盎司=28.350克
1盎司=16打兰（dram）
16盎司=1磅（pound）

金衡盎司：重量单位。整体缩写为oz.tr（英）、oz.t（美）。常见于金银等贵金属的计量中。
1盎司=31.1035克
12盎司=1 lbs磅

药衡盎司：重量单位，整体缩写为ap oz。
1盎司=31.1030克

液体盎司：容量计量单位，符号为oz
1英制液体盎司=28.41毫升
1美制液体盎司=29.57毫升>

4、原材料的供应商，大家常见与常用到的就有：生益＼建涛＼国际等等

钻孔相对来说其中价格影响就不像板材那么大了，但是孔太多太小那价格就得另算，如孔经小于0.1以下价格会更高。

制程费用：

1、要看PCB上面的线路，如线密线细（在4/4mm）以下的话，价格会另算.

2、还有就是板面有BGA，那样费用也会相对上升，有的地方是BGA另算多少钱一个.

3、要看是什么表面处理工艺，我们常见的有：喷铅锡（热风整平）、OSP（环保板）、喷纯锡、化锡、化银、化金等等，当然表面工艺不同，价格也会不同。

4、还要看工艺标准；我们常用的是：IPC2级，但有客户要求会更高，（比如日资）我们常见的有：IPC2、IPC3、企标、军标等等，当然标准越高，价格也会越高。

最后是要看PCB的外形了，如外形一般我们常用铣外形，但有的板子外形十分复杂，我们就只有用开模具用冲了，这样又会有一套模具费用。

------------------

影响价格的基本因素:

1. 板尺寸
2. 层数
3. 表面处理(immersion gold, lead free HAL, OSP, ...)
4. 量
5. 板材(normal FR4, Rogers, PTFE...)

还有些其它因素对价格也会有些影响

1. 线间线距过小
2. 孔数多
3. 最小孔径过小
4. 模具
5. 公差过紧
6. 板厚孔径比
6. 特殊要求(成品过薄或过厚,镀厚铜, 贴不可重复条码等...)
