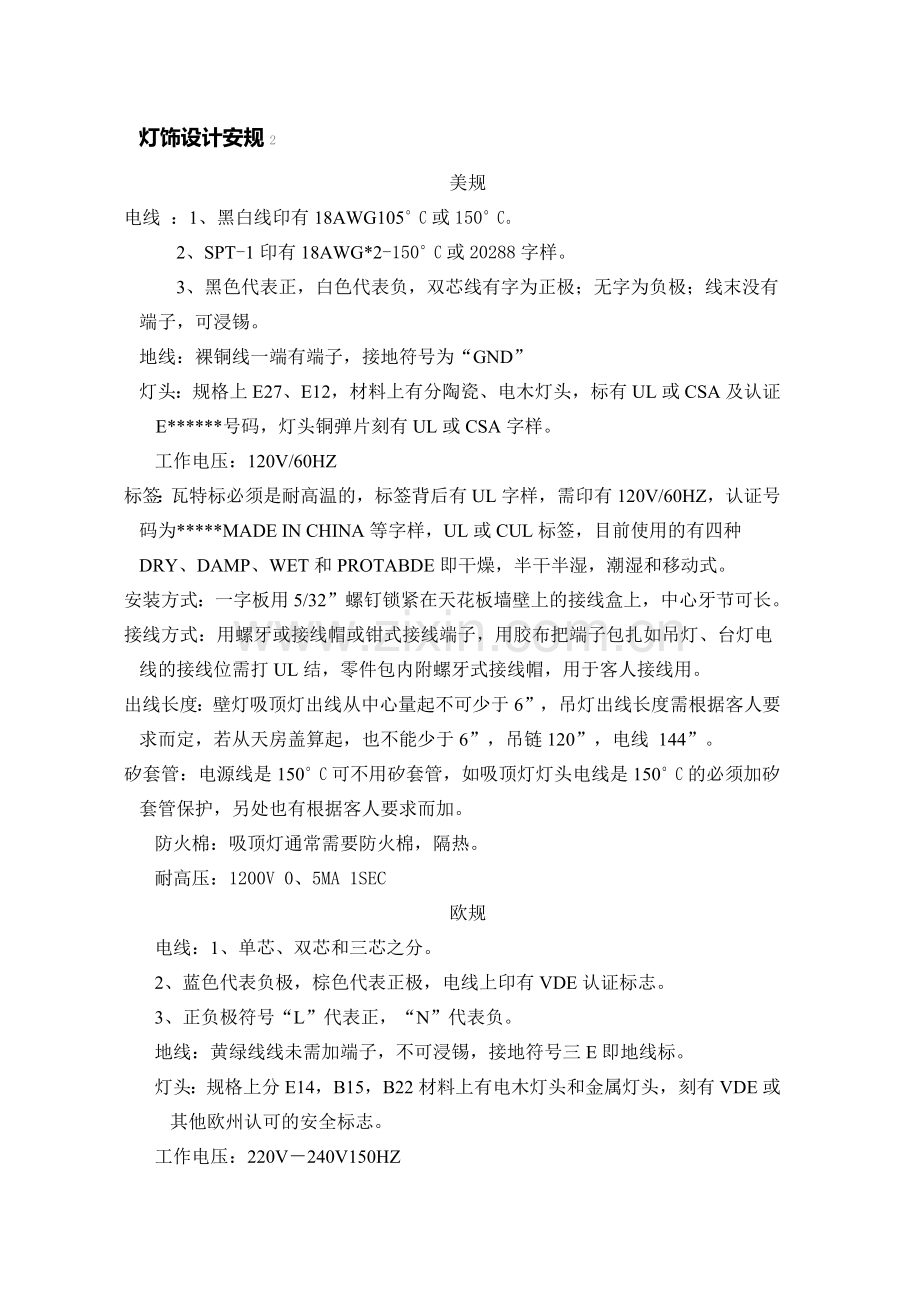

灯饰设计安规.docx

灯饰设计安规2
美规
电线 ：1、黑白线印有18AWG105°C或150°C。
2、SPT-1印有18AWG*2-150°C或20288字样。
3、黑色代表正，白色代表负，双芯线有字为正极；无字为负极；线末没有端子，可浸锡。
地线：裸铜线一端有端子，接地符号为“GND”
灯头：规格上E27、E12，材料上有分陶瓷、电木灯头，标有UL或CSA及认证E******号码，灯头铜弹片刻有UL或CSA字样。
工作电压：120V/60HZ
标签：瓦特标必须是耐高温的，标签背后有UL字样，需印有120V/60HZ，认证号码为*****MADE IN CHINA等字样，UL或CUL标签，目前使用的有四种DRY、DAMP、WET和PROTABDE即干燥，半干半湿，潮湿和移动式。
安装方式：一字板用5/32”螺钉锁紧在天花板墙壁上的接线盒上，中心牙节可长。
接线方式：用螺牙或接线帽或钳式接线端子，用胶布把端子包扎如吊灯、台灯电线的接线位需打UL结，零件包内附螺牙式接线帽，用于客人接线用。
出线长度：壁灯吸顶灯出线从中心量起不可少于6”，吊灯出线长度需根据客人要求而定，若从天房盖算起，也不能少于6”，吊链120”，电线 144”。
矽套管：电源线是150°C可不用矽套管，如吸顶灯灯头电线是150°C的必须加矽套管保护，另处也有根据客人要求而加。
防火棉：吸顶灯通常需要防火棉，隔热。
耐高压：1200V 0、5MA 1SEC
欧规
电线：1、单芯、双芯和三芯之分。
2、蓝色代表负极，棕色代表正极，电线上印有VDE认证标志。
3、正负极符号“L”代表正，“N”代表负。
地线：黄绿线线未需加端子，不可浸锡，接地符号三E即地线标。
灯头：规格上分E14，B15，B22材料上有电木灯头和金属灯头，刻有VDE或其他欧州认可的安全标志。
工作电压：220V－240V150HZ

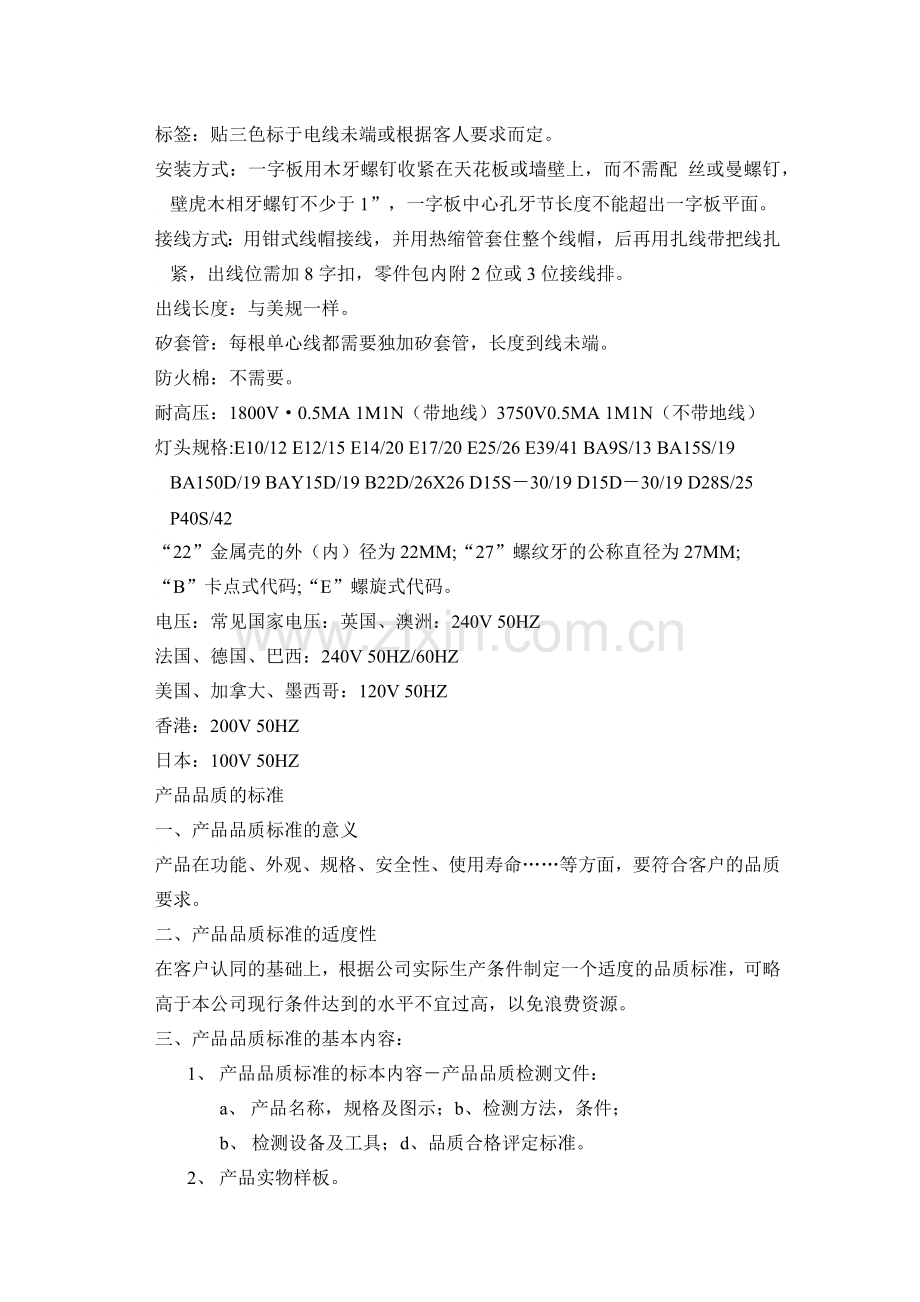

标签：贴三色标于电线未端或根据客人要求而定。
安装方式：一字板用木牙螺钉收紧在天花板或墙壁上，而不需配 丝或曼螺钉，壁虎木相牙螺钉不少于1”，一字板中心孔牙节长度不能超出一字板平面。
接线方式：用钳式线帽接线，并用热缩管套住整个线帽，后再用扎线带把线扎紧，出线位需加8字扣，零件包内附2位或3位接线排。
出线长度：与美规一样。
矽套管：每根单心线都需要独加矽套管，长度到线未端。
防火棉：不需要。
耐高压：1800V·0.5MA 1M1N（带地线）3750V0.5MA 1M1N（不带地线）
灯头规格:E10/12 E12/15 E14/20 E17/20 E25/26 E39/41 BA9S/13 BA15S/19 BA150D/19 BAY15D/19 B22D/26X26 D15S－30/19 D15D－30/19 D28S/25 P40S/42
“22”金属壳的外（内）径为22MM;“27”螺纹牙的公称直径为27MM;
“B”卡点式代码;“E”螺旋式代码。
电压：常见国家电压：英国、澳洲：240V 50HZ
法国、德国、巴西：240V 50HZ/60HZ
美国、加拿大、墨西哥：120V 50HZ
香港：200V 50HZ
日本：100V 50HZ
产品品质的标准
一、产品品质标准的意义
产品在功能、外观、规格、安全性、使用寿命……等方面，要符合客户的品质要求。
二、产品品质标准的适度性
在客户认同的基础上，根据公司实际生产条件制定一个适度的品质标准，可略高于本公司现行条件达到的水平不宜过高，以免浪费资源。
三、产品品质标准的基本内容：
1、 产品品质标准的标本内容－产品品质检测文件：
a、 产品名称，规格及图示；b、检测方法，条件；
b、 检测设备及工具；d、品质合格评定标准。
2、 产品实物样板。
3、 产品质量符合性：（化学的、物理的）技术指标和参数。
SELV：安全超低伏特。
产品品质检测标准
一、产品品质试验标准－物理测试要求：
1、 拉力：25LBS
2、 扭力：6.5LBS或扭180度
3、 压力:45 LBS
4、 咬力:72 LBS
5、 投掷:美国产品:54”×10次，欧洲产品:85CM×5次
6、 马达寿命:60小时
7、 开关寿命:7500次
8、 按制寿命:4300次
9、 轮胎寿命:18小时
UL 1598是美国和加拿大联合发布的标准，包括光源为白炽灯胆/石英灯胆/HID灯胆/莹光灯管的固定式灯具.
电线外皮材质要求用PVC，铜线大小以AWG（横截面积）为单位:
18AWG（0.82m㎡）6A 16AWG（1.32m㎡）8A
14AWG（2.1m㎡）17A 12AWG（3.2m㎡）23A
10AWG（5.3m㎡）28A 2E（0.75m㎡）
照明基本概念:
经济效率:光源的效率是以其所发出光的流 除以其耗电量所得之值
光源效率（LM/W）=流 （LM）
耗电量（W）

也就是每一瓦电力所发出的量，其数值越高表示光源的效率越高。
内线：电线型号
内部接线应采用标称截面积不小于0.5 m㎡适当大小和型号的导线，如果绝缘层橡胶或聚氯乙烯时（PVC），其标称最好为0.6 m㎡，通过导线的电流不超过2A，且接线受到如在枝形灯架中的管子内的适当保护，则可以采用最小标称面积为0.4 m㎡和最小标称绝缘层厚度为0.5 m㎡的导线。
橡胶 PV
O类灯：103RT－F H03VH－H
普通Ⅰ类灯：H03RT－F H03VVH2－F
普通Ⅱ类灯：H05RR－F H03VVH2－F
H03VV－F
非普通灯：H05RN－F
恶劣条件下使用的便携式灯：H07RN－F
螺钉的钮矩试验
螺钉的标称直径d (m m) ⅠN.M ⅡN.M
d≤2.08 0.20 0.4
2.8＜d≤3.0 0.25 0.5
3.0＜d≤3.2 0.30 0.6
3.2＜d≤3.6 0.40 0.8
3.6＜d≤4.1 0.70 1.2
4.1＜d≤4.7 0.80 1.8
4.7＜d≤5.3 0.80 2.0
5.3＜d≤6.0 0.80 2.5
6.0＜d≤8.0 0.80 8.0
8.0＜d≤10.0 0.80 17.0
10.0＜d≤12.0 0.80 29.0
12.0＜d≤14.0 0.80 48.0
14.0＜d≤16.0 0.80 114.0
直接支撑在电缆或电线上的和用于电线固定的绝缘材料的螺钉，扭矩是0.5NM。
1、 出口欧洲的产品要符合EN－60598之规定
2、 出品美洲的产品要符合UL－153（便携式灯具，台/落地灯）；UL－1598（固定式灯具，吊灯，壁灯，吸顶灯等）
① UL标签：是电器产品进入美国市场的通行性标志；
② C-UL标：美国加拿大安全检定试验到认证标志；
③ UL/C-UL试验：做对生命财产危险性实验
UL153要求的主要测试项目：a、接电导通测试；b、高压测试；c、极性测试；d、拉力测试
UL公司概况
UL是英语Underwriters Leboratories，的缩写，正式译为“保验商实验室有限公司”，或简称“UL”公司，成立于1894年，现译为“美国安金检定实验室”。
取得了UL认证的产品并不能说明其产品的整体质量已经有了保证，只能说明其安全性能符合要求。
UL认证类型
我们常见的UL安全认证为“列名”与“认可”两种
列名：ULListed是指成品或最终产品的一种认证形式，带有列名标志的产品（或零件）的安全性能一般已通过全面评估，大多数可适用于各种环境。
认可：兄Recognized是指对元件的和种认证形式，带有认可标志的元件安全性能只做一般评估，其在成品中的适用性有待进一步评估。
如何正确使用UL153标准：
1、 UL153标准中最根本的两个概念
Procedure covered基本结构同Procedure（ulfict）描述，通用要求根据标准
Ceneral corerage符合免温度测试结构要求，再根据标准通用要求，无Procedure（ulfile）描述。
2、 理论上所有认可元件都不可能被General coverage但在UL153特别指明一些认可元件可以被子General coverage
a、 UL认可的贴纸；
b、 黄皮书上的电线（Wire and cord）
c、 WMHR2、WNWV2、WOY2#嵌入式（Smap snitches）开关，但必须固定在温度不超过50°c的地方，如底座上。
d、 Terminal Black（XCFR2#），但要位于50°c温度以下的地方，如底座上。
e、 绝缘线套（N2MT2）
f、 Fixed Hatpi－Recogntied的灯饰配件（QPAU2）
3、 一些典型的只能Procedure covered的灯，即不能能General coverage
⑴、工作灯－用于仓库等场合
⑵、高亮度灯
各种结构及元件的要求：
一、完整性
A、所有电气元件都必须完整连线且固定好
例外1、可分离的电源线可不连在产品上，但需同产品同包装，例电源线带公母插
2、例如陶瓷做或玻璃做的装饰物、可通过连线装置插入灯上的装饰盒内、包装运输时可不套在灯上。
B、 一盏灯具必须完全装配好装于一个卡通内，玻璃或链可不装在灯上，但必须随灯装在一卡通内。
二、分段式结构灯具：
A、如电线通过包装时分开的两部件（如管通）则装配时两部分间的相对转动不得大于360°，单独磨擦力防止转动不可接受。
例外：符合下列条件，360°要求不受限制
a、 管的过线孔最小1/2（12.7㎜）;
b、 电线在每3”长度范围内的转动不超过一圈;
c、 导线无断点，除非断点
⑴不可能触及（18.2）;⑵被固定及提供拉力装置。
B、如灯的分开包装部分包容有线断点或电气连接，则应提供拉力装置防止在包装或客户组装时将应力传达到断点或电气连接点，拉力装置应是可靠的且不太可能被用户损坏。
C、如果没有灯罩，一个灯具必须有灯罩一起卖出，除非
⑴灯具仅仅起装饰作用；
⑵提供说明书，说明书按灯灯胆类型或功率该配什么尺寸的灯罩
D、灯罩上的防尘罩
灯罩上覆盖防尘薄膜，则需提供去掉防尘薄膜说明—Reraove Coverbefore Using Kacabre lamp
三、外壳Enclos ure
什么元件需要有外壳？
在已常使用及维护时，下列元件必须用金属、玻璃、陶瓷或复合材料做成的外壳封装，线的叠合点，分线点，内部引线，高压器，电容，镇流器，截流部件或最露带电体的元件。
例外：1、对于灯头，启辉 座之类可不另需外壳安全包封；
2、例如镇流器，如已有一体式的外壳，则不再需外壳；
3、如果绝缘厚度大于1/32（0.79㎜）的引线被牢固地束于某一位置，则可外露；
4、电源线可以露于灯外。
一、UL及它的作用
1、 UL不是一个组织，也不是一个人，它是美国保险企业的一个实验室，标志为UL
2、 它的作用有：①维护保险业的自身的利益；②保护消费者的基本权益。
3、 UL产品其重点是：防为，防电击，防意外。
4、 美国使用的电压和频率：120V/60HZ（标准）
二、⑴瓦特标必须用不可燃烧材料做银底黑字，字体与标示语言能通过，用浸过水的布擦拭15秒，再用浸过汽油的布擦拭15秒，而不能脱落或弯得不清晰，注：UL要求英文，法文字体H3.2 MAX4.8
⑵极性标:贴在距插头3英寸处。
三、配线
⑴UL电线：18AWG，0、82m㎡，20AWG，0、52 m㎡，0、32 m㎡
⑵一般灯具的灯头线可选用18AWG黑白线或18AWG铁弗龙白线105°或125°，加0.25㎜矽套管150°主线和外引线可选用18AWG黑白线20288线或SPT－2线
⑶一般灯具的电源线选用18AWG，直径为0.82 m㎡，，而防坚防潮的灯具则不能小于1.0 m㎡
外引和主线
⑴台灯：一般台灯、地灯、采用SPT-2线通用，选用SPT-2极性插头线，5-6英尺底座出线或1500-1830㎜开关距底座8-12英寸40英尺
⑵地灯：SPT-2极性插头线，6-8英尺底座分线或2.0-2.5m，开关距底16-24”12英尺
⑶吊灯：SPT-1线，吊链外出线1.0-1.5英尺，即天房盖出线6”，选用8-10”20288线（10”出线或天房盖出线6”，也就是吊链长度加1.5”）
⑷壁灯、吸顶灯、半吸顶选用18AWG黑白线，6”中心出线
插头：有平一脚为正，宽扁一脚为负极
Y型端子所接线范围：
Y1：1-2S根线；Y2：2-3根线；Y3：3-4S根线；Y4：4-5根线；Y6：5-6根线；
Y7：6-7根线；Y8：7-9根线；Y9：12根线
桌灯、落地灯检验要求及重点
一、概述
桌灯为组装在桌面上的一种灯具，落地灯为组装放在地面上的一种灯具，所以客户对此两种灯具的品质要求特严。
二、桌灯、落地灯与在其它灯具的区别
1、 UL把此类能够移动的灯，归类在UL153标准内，我厂申请的号码为E127678桌灯、落地灯、无干燥、潮湿之分。
2、 桌灯、落地灯与人经常直接接触，所以五金表面处理，绝对不能含有铅等危害人本的物质。
3、 桌灯、落地灯UL上要求过8°角测试，出线35LBS拉力测试，CE上要求通过12-15°角测试。
4、 电线的用法不同，吊灯用SPT-12088线，桌灯、落地灯用SPT-2线。
5、 电线上必须有电线警告标。
6、 底座上必须有一层绒布，起防潮，防滑作用。
三、结构：
1、灯罩分：玻璃灯罩，一般用外环固定或用牙管加装饰头固定；
布灯罩，用支架固定，外环固定。
2、灯头分：E27金属处壳灯头；E27电木外环灯头；瓷灯头加E27外环
3、开关分：拉链开关，插动式，跷口板式，旋转开关，脚踏微调开关
4、电线：桌灯、落地灯使用带插头的电线，UL用SPT-2以上的线线的颜色与灯体相配，并且带极性插头，宽为负，窄为正，CE用22圆插头
5、桌灯、落地灯使用灯泡一般用“A”型，也有特别的用“B”型，瓦特数一般为60W。
三段有两种，一种30W、70W、100W；一种为50W、100W、150W
四、零件包
桌灯、落地灯基本上是整件结构出货，所以零件包是所有灯具中最简单的一种，它不需要接地端子，一字板，螺丝，只需要说明书，装饰牙管或支架等
五、检验重点及要求
1、 桌灯、落地灯在组装完毕后必须垂直于地面，不可有松动，歪斜现象；
2、 桌灯、落地灯三大检验重点：A稳定性；B安全性；C垂直性。
3、 牙管与牙管的密合度是否良好，配重块与底座是否相配；
4、 零件是否按要求组装，由于桌灯、落地灯连结点较多，铁管与盖子之间也常有装反，所以在检验时要参照零件表。
5、 灯罩友架是否与灯泡相配，组装后灯泡与支架绝对不能相碰。
6、 要求点灯测试。
7、 电线的各项要求：
① 用线不同，原因在于热的转换方式，辐射，对流传导；
② 电线上各代号表示意思，AWM美国电线的标准；18AWG电线的规格VW-1垂直耐力测试。
③ SVT，SJT的区别：
A、外径不一样，SVT是6.3㎜，SJT是7.8㎜;
B、 绝缘厚度不一样， SVT是0.38㎜，SJT是0.76㎜;
C、 被覆厚度不一样， SVT是0.76㎜，SJT是1.76㎜;
D、SVT是能用于5LBS以内吊灯，SJT是用于10LBS之内的吊灯;
E、 SJT比SVT线防火性能要好。

④ 电线最小用8AWG，也可以用24#电线，但要求被覆盖。
⑤ UL规格可以用105°c加硅套管代替105°c电线，但CSA，CUL所用电线不一不定要用105°c
⑥ 如果灯的任何一点到接线盒的电阻小于是1 时，便可以不用地线，吊灯必须加地线，并且地线最小为18#
六、UL1015的特点：
A、用PVC绝缘；
B、 使用的标准厚度较硬；
C、 抗酸，耐油，防湿；
D、一般电器都能使用。
七、户处灯不能使用蓝棕线，橡胶材质用于室外；CE要求为双绝缘或加强绝缘，如用UL绝缘便需要加强绝缘，并且大于2㎜，CE电线，线径大于0.5 m㎡，绝缘厚度大于0.6 m㎡。
吊灯检验要求及重点]
一、概述：吊灯是组装在天花板上的一种灯具，一般组装在客厅的天花板上，对品质要求比较严，吊灯可分为带玻璃，不带玻璃，单吊灯三类。
二、组装结构：
1．带玻璃的分为：
A、外环固定，牙管固定，玻壳螺丝固定三种；
B、 外环固定的，组装后外环必须吃牙在3个牙以上；
C、 玻壳螺丝固定的，螺丝一般用5/32×12㎜螺丝，生产线上螺丝时螺丝必须旋进1/3以上；
D、牙管固定的，牙管双面吃牙必须在四个牙以上。
2、不带玻璃的：
A、一般为用E12，E14电木灯头的灯具，并且灯头向上，灯头要求加灯头外壳；
B、 用E12灯头时，ANG20要求用兴通的。
3、单吊分带吊链与不带吊链两种：
A、不带吊链的灯具在职10CBS以内，可以用SJT 线，SVT线；
B、 带吊链灯具，一般吊灯均有带吊链。
三、检验重点：
1、整组灯组装后，检验整组灯的垂直，平衡度是否良好；
2、UL规格时，吊灯的重量超过50LBS，须加强装置，如加钢丝蝇；
3、CSA，CUL规格，25LBS时，须加强装置；
4、如果接线盒也不能承受此重量，则以其它方式代替接线盒；
5、灯泡距电线2”内，电线105°c时必须加硅套管或用105°c灯头线；
6、灯具的出线是否有UL结或者夹线扣；
7、灯具RD处最少要求吃牙4个以上；
8、单吊无吊链时，在5LBS以内的灯具，可用SVT电线，在10LBS以内的灯具，可用SJT电线；
9、如果吊链用圆形或者用椭圆形时，必须焊接，并且接头在上，下部位左右30°的地方也必须焊接；
10、所有吊灯的出线最少要长出天花板6”
11、出南美吊灯时，不可用E12电木灯头，必须用E14代替E12电木灯头；
12、MINKA-UL18时所有产品要在箱内侧条码的地方贴一片防盗标贴；
13、MINKA-UL18时灯具，必须贴英，西文特标，包装盒人要放干燥剂；
14、THOMAS所有ITEM必须加贴红色警告标；
15、所有吊灯除KICHLER用SPT-1电线外，其它均用20288电线；
16、LGS吊灯电线上必须贴黑白标签，标明正负极，黑色为正极贴在电线有字一条，白色为负极贴在电线的无字一条；
17、所有出线处，均要求加八字扣；
18、出CE时，天房盖内要求加八字扣；
19、塑料袋6”以上的必须加警告语及打气孔。

一般灯具的基础知识
1、 灯具原材料：据目前销售产品的状况，有铜，铁，铝，玻璃，陶瓷，以及其它有加工原材料，如电镀，镀铬，青铜，古铜，锖，K金等，在零件表面涂装原料，粉体漆，液体漆等，因为灯的构造可选择不同原材料，所以必须注意客人的要求，取材一致，以明确货真价实，选择材料性能，利于加工成型。
2、 灯具的外观：美观，洁净，安全利于安装
注意：⑴第一客人确认出货接受的表面状况为准；
⑵各零件颜色，包括粉体涂装和电镀；
⑶各零件配色；
⑷安全：灯具表面不能锋利，刺伤手避免零件表面的毛刺，利边等。
3、灯饰类别简介：
A、从用户安装位置上分：
室内灯：吊灯，嵌灯，吸顶灯，壁灯，桌立灯。
室外灯：壁灯，门灯，柱灯，庭园灯。
B、从材质上分：
陶瓷灯，玻璃吊灯，铜灯，铁灯，铝灯，塑胶灯。
C、从功能上分：
低电压灯，感应器灯，射灯等
4、灯具地区：UL，CSA，CUL，CSA/UL，VDE，中东，澳洲，英国BS1，北欧，CE，南非，日本，挪威等。
5、结构组装：
A、一盏灯通常以螺丝，牙节，螺母，铆钉等相配与规格大小的五金件作连接稳固，所有相关的这些五金件必须牙路吻合好，以利各主体元件的稳定组合不至松动，其性能和规格大小均可以《五金手册》作参照。
B、 组装后的灯具，上下主体必须平衡正立，如壁灯，其壁座边缘与灯体中轴必须平行，无松动现象，如UL测试中，将灯的顶尾端各用相反的拉力，在一字中顿力内，主体零件无分离现象。
C、 不管是附属的零件包或需KD包装的灯具，安装必须相当顺利，不可出现少件，吻合不良，五金件牙路不良，牙节太长或太短等情况发生。
D、壁座，吸盘，天芒盘等，属于直接牵涉到用户是否安装顺利的零件，吊链出线长度等，各客户规格上规定均是利于用户的使用安装，因用电习惯有差异，其出线长度，灯具固定孔距各有不同，如UL出线长为6“，DF-T客户4000L要长8”，欧洲，澳洲等国家为5”，均出壁座表面中心标起。
E、 吊灯类：灯与灯之间水平，均匀分布，中心管必须垂直正立，需KD打扁，弯管的吊灯，一般旋转弯管，松紧一致，弯管无变形，焊拉牢固。
F、 户外灯除上述要求外，起码要排水良好，灯头周围及正上方均不予有渗水现象，排水孔位置，孔径大小均按规格制作。
G、灯头组装正立，不予有松动，各电线连接无破皮现象。
6、装配在灯具上的电器元件和电线，灯头，变压器，感应器等一般要证件申请通过的认可标志，以保证产品的质量，如用于UL规格的灯头，其上弹片必须要有UL或兄的标志，用于不同地区的电器元件，一般有不同的认可标志，其一般包括的内容有：
A、灯头：有Caramja陶瓷theholic（Bakelite.电木）Alumium（铝）Nord socket（环形灯头）
E27半瓷；E12，E14，E27电木；VDEE14，VEDD27；VDEE27B；E13 E26（日本）E17；
Bakelice电木，合成树脂化合物，昔时用以制来水笔，托盘，电话机等。
B、电线：
单绝缘：黑，白线；
双绝缘：蓝棕线包皮；
Live火线：黑线，棕线，平滑面的线→接到灯头中心的弹片；
Neutral中性线：白线，蓝线，粗糙面的线→接到灯头内环（螺纹）；
地线：裸线，黄绿线。
电线依线径区分：一般常用为18AWG，16AWG，14AWG
18AWG裸铜/镀锡铜，线数34，线径0.18 m㎡，数字愈小线愈粗，所以16AWG的线比18AWG的粗，一般使用18AWG电线为主.
黑白线（金黄线，黑皮线，锡色线）SPT型双蕊或三蕊包皮线，蓝棕线，工程式建筑线等，且不同规格使用类型各不一样，其一般品质要有:安全性能好，导通性能好，有螺纹的灯头连接的电线，一般底部接火线，螺纹边缘接中性线耐用温，耐压，一般线上需要有适合各不同地区的度数，伏特数的印字，以及规格标志和电线尺寸规格型号.
极性识别:整体灯的火线及中性线必须100%统一，不能相反混乱，不同地区识别方式各有不同，常用UL，中东，CSA，CUL等的吊灯线.一般以有印字线为火线，无字的为中性线，CSA以及合并UL/CSA规格中常以在有字线的尾端的白标贴线，以示区分为带电的火线，黑白线，黑线为火线而GS，VDE以及英国等规格常以颜色区分，蓝棕色线中棕线为火线，蓝色为中性线。
高压有否通过100%，常以规格的常用电压×10倍
测试：美规：1000＋2倍（额定电压）；欧规：2750＋2倍（额定电压）
出线长是否够：UL、CSA、中东、CUL，CSA/UL等常以6”为准；GS、VDE、英国、北欧、南非等常以5”为准。
有否加锡、包蕊：此常用以欧规，英国等规格。
接地及地线：其地线一般分为裸地线，黄绿地线，不管灯体有否地线，但一定要良好的接地，其一般品质要求：有否装地线或接地工字铁；地线是否脱落，有否良好的导通性能；出线是否够长：其在CSA规格中以及中东常取消，CSA柱灯一般以接地工字铁接地。感应器、安定器、插头，开关，灯泡有否合适规格要求的印字及标记，以及电压和伏特数，是否有100%的功能，高压点灯测试出货。配套组装100%顺利，型号大小依客户的要求为准。
其它附件：不同的规格有不同的选择运用，主要有以下品名：牙套，护线套，线绑，电火布，磨带，端子类，降落伞，防火管，防火棉，倒口牙节等以保护电线在通过要具主体或五金件时不造成刮伤以及电线连接方式和灯泡发热的防火措施，相对起到保护电线等元件的作用，达到安全的目的。
7、标签、说明书：
纸质有K纸，A，B，C，D等以及铜板纸。
8、 包材：包装情况，内外箱印刷。
辐射
灯具的基本知识
1、 光：一定种类和数量的能对健康视觉器官作用的辐射能。
2、 光源效率：光源所发出光通量除以消耗电量所得的值为光源效率。
3、 光通量：辐射通量中有视觉的那一部份称为光通量，单位为流明（LM）。
4、 光强：即为发光强度，光源在某一方向的单位立体角内所发出的光通，单位为坎德拉CD，1CD=1LM/SY
5、 照度：光源落在包括某一点在内的单位受照面的光能叫光源，在该点产生的照度，单位为勒克斯LX，1XL=1LM/M2
6、 亮度：表面上一点在给定方向的亮度等于包含该点在内的表面上无限小面积克在该给定方向的发光强度与该面积无在垂直于给定方向的平面上投影面积的比，单位为尼特HT，1HT=1CD/M2
7、 人眼最佳照明条件：A、较高的显色指数；B、适当的照度标准；C、均匀的照明效果；D、无眩光的影响。
8、 显色性：光源对物体颜色显示程度，也就是颜色的逼真程度。
9、 色温度：以色对K来表示，将一标准黑体加热、温度升高到一种程度时开始由红、浅红，橙黄，白，蓝，白、蓝逐渐温度利用这咱光色变色的特性，其光源的光色与黑体在某一温度下显现光色相同时，我们将黑体当时的绝对温度称为该光源的色度。
10、 光源平均寿命：指一批灯泡点灯到50%的数量损坏不亮时的小时数。
11、 白炽灯：白炽灯是热辐射光源，电流通过灯丝发热至白炽化而发光，连接电板的钨丝置入玻璃泡内，玻璃泡抽真空防止钨丝氧化燃烧或再充入氮和少量氩所体以抑制灯丝蒸发和热损失，白炽灯为点光源，易控光，也易于调光，点燃启动快，约0.15S，开关次数对寿命无多大影响，但电压变动对灯丝温度，电路，电流，光通，效率，寿命等性能影响大，白炽灯发光约为1SLM/W，显色性好，色湿在7000K-2900K左右，寿命约为1000小时.
12、 荧光灯：荧光灯为低压水银蒸发放电灯，其灯管两端的灯丝作为电板通电产生电子，电子去管中低压水银蒸发入电发射紫外线，紫外光射在管的荧光物质上而发出可见光。
荧光灯放光效率：丝在40~90LM/W，其光色好，由不同荧光粉而有不同颜色，有暖白色，冷白色，日光色等，显光色性随荧光材料的不同而有所不同。
荧光灯表面温度低，受环境影响大，最佳温度为20~25°C，过度或过低都会影响光效，过低就会影响水银蒸发，使灯难以启动，其受电源电压影响大，天关次数会影响使用寿命。
13、 电路：电流经过的路径为电路，电路是由电源负载和连接导线组成电路，有通路，开路和短路三种状态。
14、 电流（I）：电荷有规律的定向运动形成电流，正电荷移动的方向为电流方向，电流单位为安培（A），1安培（A）=1×103毫安（MA）=1×106微安（UA）
15、 电压（U）：在电路中，两点之间的电位之差叫电位差，称电压，电压的单位为伏特（V）。
16、 电阻（R）：电阻是反映导体对电流阻碍作用大小的物理量，单位为欧姆（）
17、 电流，电压，电阻的关系：I=U/R（U=I×R，R=U/I）
18、 电功率（P）：单位时间人电流通过用由 所做的功，单位为瓦特（W）
19、 电功率，电流，电压的关系为：P=U*I，（U=P/I，I=P/U）
20、 照明用灯具的电阻，电路一般有下列部件组成：电源，开关，支路导体，灯具内导体，灯头，灯泡或灯管，安定 等组成。
21、 照明用灯原理图：（略）
灯具测试：
⑴要求：A、测试范围内四周应保持25度已负2度
B、统计测试240小时，每次测试21小时后，断电3小时，这样测试将反复做10次。
C、在操作中提供的电压为：欧规240V，美规110V。
⑵灯泡2-3牙处测温：
A、125°C以下使用电木灯头；
B、 125°C以下使用陶瓷灯头。
⑶灯头电线1/4测温：
A、90°C以下用90°C灯头线；
B、 90°C-105°C用105°C灯头线。
C、 使用灯头电线有：60°C，75°C，90°C，125°C，150°C，200°C
⑷接线盒处测温：此为使用时接线盒内电源之温度，告知消费者此灯温度为90°C，85°C或75°C，超出90°C不可安装于木结构房屋上。
吊重测试：
1、灯体较重的吊灯一定要做吊重测试（测试时不含吊链）灯具不可发生变形松脱现象。
2、UL规格为灯体的六倍重，吊48小时。
3、欧规为灯体的4倍重，吊1小时。
落地测试：
作一角三棱六面试摔。
高压测试：
1、 高压测试值：2U+1000V（U表示各地区的电压）；
2、 UL对高压测试：1000V/1分钟，1250V/1秒
3、 CE要求有地线的1800V/1秒；无地线4300V/1秒
4、 用安全电压的灯具（即低压12V及以下）用500V，当工作电压小于或等于50V时，试验电压应为500V。
EN60598-1欧洲灯具标准简介
一、基本概念：
1、绝缘方式的分类：一般分为基本绝缘、补充绝缘、双重绝缘及增强绝缘四种类型：
① 基本绝缘：用于带电体防电击的简单绝缘，耐压在2U+1000V以上，U为带电体额定工作电压（以下同）；
② 补充绝缘：在基本绝缘的基础上增加的一层绝缘，同于基本绝缘，失效时防电击保护，耐压在2U+1750V以上；
③ 双重绝缘：基本绝缘和补充绝缘合并在一起，即称为双重绝缘，从总体上看，一般只有一层，但也可以由多层组成的合成，不可以明确进行分割并单独测量，耐压在4U+2750V以上。
2、灯具的分级：
① 按防电击保护程度分：0级，Ⅰ级，Ⅱ级，Ⅲ级
A、0级灯：仅以基本绝缘为电击保护指施的灯具，无接地等保护措施；
B、 Ⅰ级灯：除了以基本绝缘为电击保护措施外，还采取了其它如接地等保护措施的灯具；
C、 Ⅱ级灯：采取双重绝缘或境强绝缘为电南保护措施的灯具，其绝缘效果不依赖接地或安装条件；
D、Ⅲ级灯：以使用特低安全电压（SELV）（不超过50va.c）为防电击保护方式的灯具。
说明： ⑴0级，Ⅰ级灯上均可带有双重绝缘/增强绝缘的零件；
⑵每一种灯应只有一种级别属性，当其具有二种或以上属性的零件时，应归属于较低的级别属性中，如某灯既有内置式特低电压火中，又有接地保护，则其应属于Ⅰ级灯，而不属于Ⅲ级灯，带外置火中及公母插头的灯才是Ⅲ级灯。
⑶Ⅱ级，Ⅲ级灯不可有接地保护，否则为Ⅰ级灯；
⑷Ⅱ级灯标贴上有“回”符表示，Ⅲ级灯用“Ⅲ”表示。
②按防尘、防潮能力分：以IP#表示：IP，防尘能力指数，分0-6七级；#防潮能力指数，分0-8九级。
说明：⑴普通灯具的IP20，标贴上一般不进行表示。
⑵户外使用灯具一般在IP23或以上，且需要标志。
⑶各指数含义可参见附录中列表
③按安装面可燃性分二类：
⑴一般可烧表面上安装：安装面材料的燃点在200°C以上，用 “”符号表示。
例如：厚度大于2㎜的木板或以木板为基质的材料。
⑵不可燃表面的安装：如金属、炭桨、混凝土表面等均属地类。
3、电气间隙与爬电距离：
⑴含义：带电体与相邻的金属零件间的隔离空间，电气间隙一般为空间最小距离，爬电距离一般为沿绝缘介质表面的最短距离。
⑵说明：A、不同的额定电压，不同的绝缘程度要求，其电气间隙与爬电距离均不相同。
B、不同的2P#，不同的电源波相，其上述要求不同。
C、具体参数可查阅标准中表及附录中的指引。
4、外部引线与内部引线：
⑴外部引线：一般为置于灯具外部，连接灯具与电源，其它灯具或外置火中的接线。
⑵内部引线：一般为置于灯具内部，连接外部与灯头，开关等类似零件的接线。
二、灯具主要零件及结构规范：
1、 插头（电源线）
⑴二蕊线用插头：带两圆柱针，主要用于Ⅱ级灯各尺寸有严格要求，具体可查阅EN50075中的相关图示，一般在欧洲通用。
⑵三芯线插头：带两圆柱加一孔，主要用于Ⅰ级灯，一般不通用。
⑶BS插头：一般为可拆卸线，带三只接线片即有接地端子，主为英国所专用。
2、 电源线：
⑴线径要求：单根导线截面积，普通灯应≥0.75m㎡，非普通灯应≥0.1m㎡，当灯上带10A/16A插座时，则应≥1. 5m㎡
⑵结构及强度的要求:
A、电源线一般为双重绝缘线，并符合相应的HD21S2及22S2之相关要求。
B、 电源线应有足够的保护以防硬物，利边损坏，并且备足够的防尘，防潮能力。
C、 电源线应得到有效的固定，拉力圈，压线码等为较常用的固定方式，应避免金属锁等装置，如金属螺钉等直接作用在电源线上，不得采用打结或线系的方式固定。
⑶耐温：一般电源线的耐温为90°C（线上未标注时的认定值）
3、 拉力圈、线套、压线码等
① 功用：承受拉力，保护电线不被磨损、擦伤。
② 材料：一般应为绝缘材料，如为非绝缘材料时，应增加绝缘防护套。
③ 固定方式：螺钉，自干胶水，（强力）卡紧配合等。
④ 效果检查：需进行相关的拉力，扭力测试，带活动及调节装置的灯具，还要进行实际演练、检查其保护程度。
4、 内部引线
① 线径一般最小为0. 5m㎡，绝缘层最小为0.6m㎡
② 耐温要求：一般VDE引线的耐温可达到180°C，而UL引线只有105°C，加矽套管或布通可提高绝缘等，耐高温、防磨损，一般为PVC引线，套上耐高温套管后，其允许温度亦不得超过120°C。
③ 结构要求：引线应避免受到利边，铆钉，螺钉以及开关活动件，接头升降装置等的影响或破坏，纵向扭转不应超过360°，可采取线束，线套等措施。
④ 其它要求：当内部引线延伸出灯具且需承受张力时，应按外部引线处理。
5、 防电击结构要求：
① 除移动灯泡或灯头盖（壳）之后会产生电南的地方外，其它地方在移去或更换其零件时，均不得有产生电击的可能。
② 对于Ⅰ级灯，所有可能摸到（包括换灯胆，启动器等时可触及）的金属部件必须进行永久性的可靠的接地保护，且其接地电阻不得大于0. 5欧姆
③ 对Ⅱ级灯：
A、当外南主体为绝缘材料时，可能金属件与带电零件间应采用增强绝缘或等效的绝缘。
B、 当处壳主体为金属材料时，可能金属件与带电零件间采用双重绝缘，对于不能采用的地方，应采用增强绝缘。
C、 与带电零件以基本绝缘隔离的金属件及时仅有基本绝缘的带电导线只可以在更换灯胆时可能及到。
D、更换灯胆时需御下的玻璃罩不可视为补充绝缘。
④ 对于可移动式灯具接线座应为全封闭的，带不可拆电源线灯，其防电能力应不依赖于安装面。
三、主要测试项目：
1、 电源线拉力测试：在离拉力圈20㎜处做标记，在距标记处为20㎜处施加压力，每次拉1秒左右，共拉25次，测试完后，其位移不超过2㎜即为OK，对于导线截面之各（3 m㎡的电源线，所施拉力为60N，或13.5磅，≤1.5 m㎡的电源线扭力测试为0.5NM≤3 m㎡的电源线，扭力测试0.25NM测试完毕后，电源线无损坏为OK）
2、 螺钉及机械连接的扭力测试:
⑴螺钉连接:有无头螺钉及有头螺钉之分。拉力圈，固定螺钉用0.5NM测试。
⑵线扣及其它连接：
A、 按直径分：≤M16或

常用灯具安规参考资料
时间:2013-07-04 12:00来源:未知 作者:admin
常用灯具安规参考资料详细介绍
一． 相关定义
1．灯具：凡是能分配，透出或转变一个或多个光源发出的光线的一种器具，并包括支撑、 固定和保护光源必需的部件（但不包括光源本身），以及必需的电路辅助装置和将它们与电源连接的设施。
2．普通灯具：提供防止与带电部件意外接触的保护，但没有特殊的防尘、防固体异物和防水等级的灯具。
3．可移动式灯具：正常使用时，灯具连接到电源后能从一处移动到另一处的灯具。
4．固定式灯具：不能轻
