多层烧结网企业标准阐述
新乡市新利净化技术有限公司 赵文祥
引 言
不锈钢多层烧结网是从上世纪90年代才进入我国的一种新型过滤材料，它是将多层不锈钢编织网经合理匹配并经过真空烧结后形成的具有较高机械强度与优异过滤性能的复合型滤材，进入之初，国内几家科研院所与大型企业对其进行了尝试性的研发工作，随着其在各个行业的过滤系统中使用范围不断扩大，其优异的过滤特性也逐渐被人们认知，笔者是国内较早对该产品进行研发的技术人员之一，亲自主持了该滤材从研发到量产的工作，见证了该产品从无到有、从简单仿制到产品多样化的发展过程。但遗憾的是该产品进入国内这么多年来，一直未有统一的产品标准问世，国际上也未有该类产品相关的标准来说明，对产品质量和检测手段等均未有统一的标准进行阐述，笔者集多年的生产实践在本企业内部形成了一套该产品的企业标准，现供大家参阅，不到之处，敬请指正。

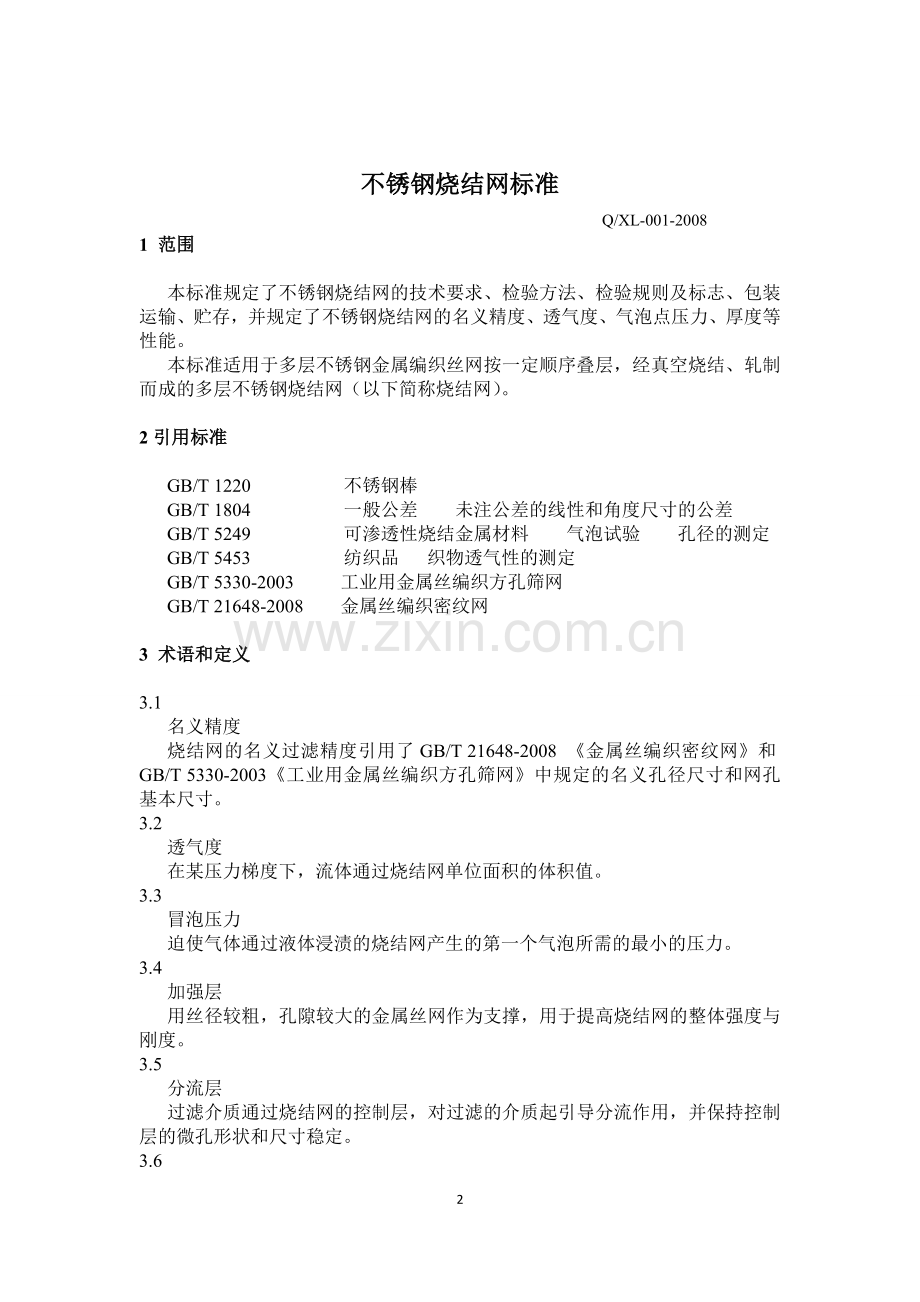

不锈钢烧结网标准
Q/XL-001-2008
1 范围

本标准规定了不锈钢烧结网的技术要求、检验方法、检验规则及标志、包装运输、贮存，并规定了不锈钢烧结网的名义精度、透气度、气泡点压力、厚度等性能。
本标准适用于多层不锈钢金属编织丝网按一定顺序叠层，经真空烧结、轧制而成的多层不锈钢烧结网（以下简称烧结网）。

2引用标准

GB/T 1220 不锈钢棒
GB/T 1804 一般公差 未注公差的线性和角度尺寸的公差
GB/T 5249 可渗透性烧结金属材料 气泡试验 孔径的测定
GB/T 5453 纺织品 织物透气性的测定
GB/T 5330-2003 工业用金属丝编织方孔筛网
GB/T 21648-2008 金属丝编织密纹网

3 术语和定义

3.1
名义精度
烧结网的名义过滤精度引用了GB/T 21648-2008 《金属丝编织密纹网》和GB/T 5330-2003《工业用金属丝编织方孔筛网》中规定的名义孔径尺寸和网孔基本尺寸。
3.2
透气度
在某压力梯度下，流体通过烧结网单位面积的体积值。
3.3
冒泡压力
迫使气体通过液体浸渍的烧结网产生的第一个气泡所需的最小的压力。
3.4
加强层
用丝径较粗，孔隙较大的金属丝网作为支撑，用于提高烧结网的整体强度与刚度。
3.5
分流层
过滤介质通过烧结网的控制层，对过滤的介质起引导分流作用，并保持控制层的微孔形状和尺寸稳定。
3.6
控制层
采用精密金属丝网做为烧结网过滤材料的关键工作层，由其控制烧结网过滤精度。
3.7
保护层
对控制层起保护作用，并在保护过程中保持微孔形状和尺寸的稳定。

4产品分类
4.1规格(根据产品结构分为五大系列)
4.1.1 标准烧结网系列
4.1.2 六层烧结网系列
4.1.3 流化板系列
4.1.4 冲孔板复合网系列
4.1.5 特殊烧结网系列
4.2 产品标记
4.2.1 产品标记方法
X SW/ X XXX
表示产品过滤精度
表示烧结网系列代号
表示烧结网厚度
其中标准烧结网系列代号为B，六层烧结网系列代号为Y，流化板系列为L，冲孔板复合网系列为C，特殊烧结网系列为T。
4.2.2 标记示例
示例：过滤精度为15μm，厚度为1.7mm的标准烧结网标记为：
1.7SW/B15
4.3 结构尺寸
4.3.1 各系列烧结网的产品尺寸的规格见下表1。
表1
长（mm）
宽（mm）
公差(mm)
1000
500
±1

5 技术要求

5.1烧结网的结构参数
5.1.1 标准五层烧结网结构图1，结构参数见表2。
5.1.2 六层烧结网结构参数见表3。
5.1.3 冲孔板复合网结构参数见表4。
5.1.4流化板结构参数见表5
5.1.3 特殊烧结网厚度不同，配网结构不同。

图1

表2 标准五层烧结网结构参数
型号
名义精度(μm)
绝对精度(μm)
加强层
加强层
分流层
控制层
保护层
厚度(mm)
基本值
偏差
1.7SWB1
1
6-7

12×64/0.63×0.42.

64×12/0.63×0.42
0.15/0.1
-------------
0.15/0.1

1.7

±0.05
1.7SWB2
2
8-9
-------------
1.7SWB5
5
11-13
-------------
1.7SWB10
10
16-18
-------------
1.7SWB15
15
24-26
-------------
1.7SWB20
20
28-32
-------------
1.7SWB25
25
34-36
-------------
1.7SWB30
30
40-45
-------------
1.7SWB40
40
50-55
-------------
1.7SWB50
50
71-80
-------------
1.7SWB70
70
86-95
-------------
1.7SWB100
100
110-120
-------------

表3 六层烧结网结构参数
型号
名义
精度
(μm)
加
强
层
加强层
加强层
分流层
控制层
保护层
厚度(mm)
基本值
偏差
3.5SW/Y1
1
12目/1.0
12×64/
0.63×0.42
64×12/
0.63×0.42
0.15/0.1
-------------
0.15/0.1
3.5
±0.05
3.5SW/Y2
2
-------------
3.5SW/Y5
5
-------------
3.5SW/Y10
10
-------------
3.5SW/Y15
15
-------------
3.5SW/Y20
20
-------------
3.5SW/Y25
25
-------------
3.5SW/Y30
30
-------------
3.5SW/Y40
40
-------------
3.5SW/Y50
50
-------------
3.5SW/Y70
70
-------------
3.5SW/Y100
100
-------------

表4 冲孔板复合网结构参数
型号
过滤精度（μm)
加强层
分流层
分流层
控制层
保护层
XSW/C25
25
冲孔板
20目
100目
500目
100目
XSW/C34
34
400目
XSW/C43
43
80目
350目
XSW/C44
44
325目
XSW/C62
62
250目
XSW/C77
77
200目
XSW/C109
109
150目
XSW/C152
152

20目
100目

XSW/C240
240
80目
XSW/C250
250
60目
XSW/C410
410
40目
XSW/C560
560
30目
XSW/C870
870
20目
注：1、X(厚度)--根据冲孔板的厚度而定；
2、冲孔板复合烧结网的控制层优选方孔网。

表5 流化板结构参数
型号
名义
精度
(μm)
加强层
分流层
控制层
分流层
加强层
XSW/L50
50

12×64/0.63×0.42.
方孔网
---------------
方孔网
12×64/0.63×0.42
注：1.流化板精度一般选用50微米过滤精度，特殊要求可更改
2.X（厚度）--根据客户强度要求定制厚度。
注：所有系列烧结网绝对精度参照表2
5.2 材料
5.2.1 五层烧结网、六层烧结网的材料牌号推荐使用316L;多层烧结网的材料牌号推荐使用304;有特殊要求时，由供需双方协商选用。
5.2.2 化学成分应符合GB/T 1220标准的规定。
5.3 尺寸及其允许偏差
产品的尺寸及其允许偏差应符合GB/T 1804规定的要求，特殊要求供需双方协商。
5.4 技术指标
5.4.1标准五层烧结网的产品技术指标见表6。
5.4.2其他系列烧结网产品技术指标参考表6。
表6标准烧结网的技术指标
型号
名义精度（μm）
透气度（L/min·dm2）
冒泡压力（Pa）
基本值
偏差
基本值
偏差
1.7SW1
1
73
±20%
8300
±20%
1.7SW2
2
91
6600
1.7SW5
5
96
5100
1.7SW10
10
149
3700
1.7SW15
15
153
2500
1.7SW20
20
309
2200
1.7SW25
25
343
2000
1.7SW30
30
193
1450
1.7SW40
40
417
1200
1.7SW50
50
420
1050
1.7SW70
70
532
1000
1.7SW100
100
497
950

5.5 表面质量
产品表面光亮洁净、无异物阻塞网孔，无污染、无划伤、压痕、氧化色；表面平整，平面度＜3mm/1m×0.5m。

6 试验方法
6.1 化学成分分析按GB/T 1220中规定进行。
6.2 外形尺寸及允许偏差用精度不低于1mm的量具测量，厚度用精度不低于0.02mm的量具测量。
6.3 冒泡压力检验按GB/T 5249中规定进行。
6.4 透气度按GB/T 5453中规定进行，试验压差为200Pa，介质为空气。
6.5 表面质量须目视检查。

7 检验规则

7.1 逐张检验
产品应逐张提交验收。
7.2 检验项目
产品的检验项目、取样数量见表7。供需双方亦可根据需要，商定检验项目。
7.3 试验方法
试验方法按表7有关规定进行。
7.4 检验结果的判定
7.4.1 尺寸及允许偏差不合格，判定该张不合格。
7.4.2 表面质量不合格，判定该张不合格。
表7产品的检验项目、取样、数量、要求及试验方法
检验项目
出厂检验
型式检验
取样数量
要求的章条号
试验方法的章条号
尺寸及允许偏差
√
√
逐张检验
5.3
6.2
表面质量
√
√
逐张检验
5.5
6.5

8 标志、包装、运输、贮存

8.1 标志
8.1.1 在每张检验合格的烧结网的细网面上应标注过滤精度印记。
8.1.2 包装箱上应有“防潮”、“平放”的字样或标志。
8.2 包装、运输、贮存
每张烧结网之间应用纸隔开，然后用塑料发泡包装好，放置于木箱包装箱内，并用软质物填紧，防止在运输过程中损坏。产品应在干燥处贮存，不得受潮。
8.3 质量文件
每箱产品中应附有产品合格证，其上注明：
a） 供方名称；
b） 产品名称；
c） 材料牌号；
d） 产品标记；
e） 产品批号；
f） 数量；
g） 质检人员盖章；
h） 本标准编号；
i） 出厂日期。
