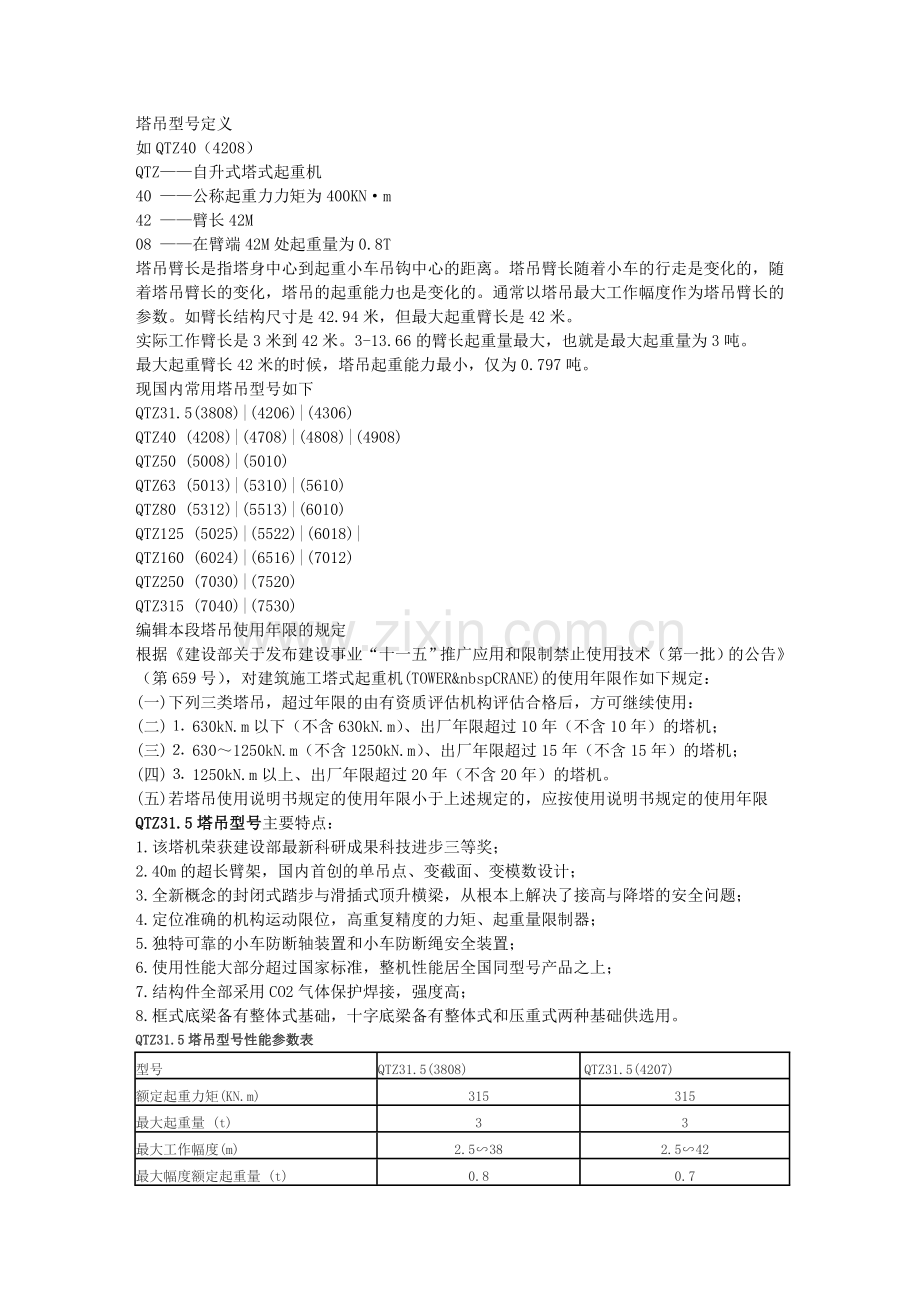

塔吊型号定义
如QTZ40(4208)
QTZ——自升式塔式起重机
40 ——公称起重力力矩为400KN·m
42 ——臂长42M
08 ——在臂端42M处起重量为0.8T
塔吊臂长是指塔身中心到起重小车吊钩中心的距离。塔吊臂长随着小车的行走是变化的,随着塔吊臂长的变化,塔吊的起重能力也是变化的。通常以塔吊最大工作幅度作为塔吊臂长的参数。如臂长结构尺寸是42.94米,但最大起重臂长是42米。
实际工作臂长是3米到42米。3-13.66的臂长起重量最大,也就是最大起重量为3吨。
最大起重臂长42米的时候,塔吊起重能力最小,仅为0.797吨。
现国内常用塔吊型号如下
QTZ31.5(3808)|(4206)|(4306)
QTZ40 (4208)|(4708)|(4808)|(4908)
QTZ50 (5008)|(5010)
QTZ63 (5013)|(5310)|(5610)
QTZ80 (5312)|(5513)|(6010)
QTZ125 (5025)|(5522)|(6018)|
QTZ160 (6024)|(6516)|(7012)
QTZ250 (7030)|(7520)
QTZ315 (7040)|(7530)
编辑本段塔吊使用年限的规定
根据《建设部关于发布建设事业“十一五”推广应用和限制禁止使用技术(第一批)的公告》
(第659号),对建筑施工塔式起重机(TOWER CRANE)的使用年限作如下规定:
(一) 下列三类塔吊,超过年限的由有资质评估机构评估合格后,方可继续使用:
(二) ⒈ 630kN.m以下(不含630kN.m)、出厂年限超过10年(不含10年)的塔机;
(三) ⒉ 630~1250kN.m(不含1250kN.m)、出厂年限超过15年(不含15年)的塔机;
(四) ⒊ 1250kN.m以上、出厂年限超过20年(不含20年)的塔机。
(五) 若塔吊使用说明书规定的使用年限小于上述规定的,应按使用说明书规定的使用年限
QTZ31.5塔吊型号主要特点:
1.该塔机荣获建设部最新科研成果科技进步三等奖;
2.40m的超长臂架,国内首创的单吊点、变截面、变模数设计;
3.全新概念的封闭式踏步与滑插式顶升横梁,从根本上解决了接高与降塔的安全问题;
4.定位准确的机构运动限位,高重复精度的力矩、起重量限制器;
5.独特可靠的小车防断轴装置和小车防断绳安全装置;
6.使用性能大部分超过国家标准,整机性能居全国同型号产品之上;
7.结构件全部采用CO2气体保护焊接,强度高;
8.框式底梁备有整体式基础,十字底梁备有整体式和压重式两种基础供选用。
QTZ31.5塔吊型号性能参数表
型号
QTZ31.5(3808)
QTZ31.5(4207)
额定起重力矩(KN.m)
315
315
最大起重量 (t)
3
3
最大工作幅度(m)
2.5∽38
2.5∽42
最大幅度额定起重量 (t)
0.8
0.7
独立式起升高度 (m)
30
30
附着式起升高度 (m)
80
80
起升速度 m/min
55/27/6
55/27/6
变幅速度 m/min
33
33
回转速度 (r/min)
0.36/0.72
0.36/0.72
顶升速度 (m/min)
0.67
0.67
结构自重 (t)
19.03
20
装机总容量(kw)
21.2
21.2
平衡重(t)
6
6.6
标准节尺寸(m)
1.5×1.5×2.2
1.5×1.5×2.2
塔身主肢材料
140×10
140×10
40塔吊型号性能参数表
型号
QTZ40(4208)
QTZ40(4708)
QTZ40(4807)
额定起重力矩(KN.m)
400
400
最大起重量 (t)
4
4
最大工作幅度(m)
2.5∽42
2.5∽47
最大幅度额定起重量 (t)
0.8
0.8
独立式起升高度 (m)
30
30
附着式起升高度 (m)
80
120
起升速度 m/min a=2
65/33/13
65/33/13
起升速度 m/min a=4
33/17/6
33/16/6.5
变幅速度 m/min
38/25
38.5/25.2
回转速度 (r/min)
0.6
0.6
顶升速度 (m/min)
0.67
0.4
结构自重 (t)
20
20.2
装机总容量(kw)
21.2
25.7
平衡重(t)
6.6
6.6
标准节尺寸(m)
1.5×1.5×2.2
1.5×1.5×2.2
塔身主肢材料
∠140×12
∠140×12
QTZ50塔吊型号性能参数表
型号
QTZ50(4810)
QTZ50(5010)
额定起重力矩(KN.m)
500
500
最大起重量 (t)
5
5
最大工作幅度(m)
2.5∽48
2.5∽50
最大幅度额定起重量 (t)
1
1
独立式起升高度 (m)
30
30
附着式起升高度 (m)
120
120
起升速度 m/min a=2
65/32.6/13
70/35/10
起升速度 m/min a=4
32/16/6.4
35/17.5/5
变幅速度 m/min
38.6/25.2
23/35
回转速度 (r/min)
0.6
0.7
顶升速度 (m/min)
0.4
0.66∽0.72
结构自重 (t)
22.5
23.5
装机总容量(kw)
25.7
26.7
平衡重(t)
8
10
标准节尺寸(m)
1.5×1.5×2.2
1.6×1.6×2.2
塔身主肢材料
∠160×12
∠160×14
63塔吊型号性能参数表
型号
QTZ63(5013)
QTZ63(5610)
额定起重力矩(KN.m)
630
630
最大起重量 (t)
6
6
最大工作幅度(m)
2.5∽50
2.5∽56
最大幅度额定起重量 (t)
1.3
1
独立式起升高度 (m)
41
40
附着式起升高度 (m)
150
140
起升速度 m/min a=2
10/40/80
8.5/40/80
起升速度 m/min a=4
5/20/40
4.3/20/40
变幅速度 m/min
22/44
20/40
回转速度 (r/min)
0.6
0.6
顶升速度 (m/min)
0.6
0.55∽0.7
结构自重 (t)
39
39.5
装机总容量(kw)
43.4
43.4
平衡重(t)
11.5
13.5
标准节尺寸(m)
1.6×1.6×2.5
1.64×1.64×2.5
1.833×1.833×2.5
塔身主肢材料
∠125×10扣方
∠125×10扣方
QTZ80塔吊型号性能参数表
型号
QTZ80(5513)
QTZ80(6010)
额定起重力矩(KN.m)
800
800
最大起重量 (t)
8
8
最大工作幅度(m)
2.5∽55
2.5∽60
最大幅度额定起重量 (t)
1.3
1
独立式起升高度 (m)
45
45
附着式起升高度 (m)
150
151
起升速度 m/min a=2
10/40/80
10/40/80
起升速度 m/min a=4
5/20/40
5/20/40
变幅速度 m/min
22/44
20/40
回转速度 (r/min)
0.6
0.62
顶升速度 (m/min)
0.6
0.7
结构自重 (t)
45
45
装机总容量(kw)
47.5
47.5
平衡重(t)
14.6
15.3
标准节尺寸(m)
1.833×1.833×2.5
1.833×1.833×2.5
QTZ125塔吊型号性能参数表
最大额定力矩(KN.m)
1250
最大起重量 (t)
10
最大工作幅度 (m)
2.5-65
独立起升高度 (m)
50
附着起升高度 (m)
181
最大幅度起重量 (t)
1.2
起升速度 m/min a=2
4/80 8/40
起升速度 m/min a=4
8/40 4/20
变幅速度 m/min
0∽55
回转速度 (r/min)
0∽0.8
顶升速度 (m/min)
0.58
结构自重 (t)
60.8
装机总容量 (t)
43.5
平衡重 (kw)
20
标准节尺寸 (m)
1.835×1.835×2.500
塔身主肢材料
∠140×12扣方 加板筋 Q235B
