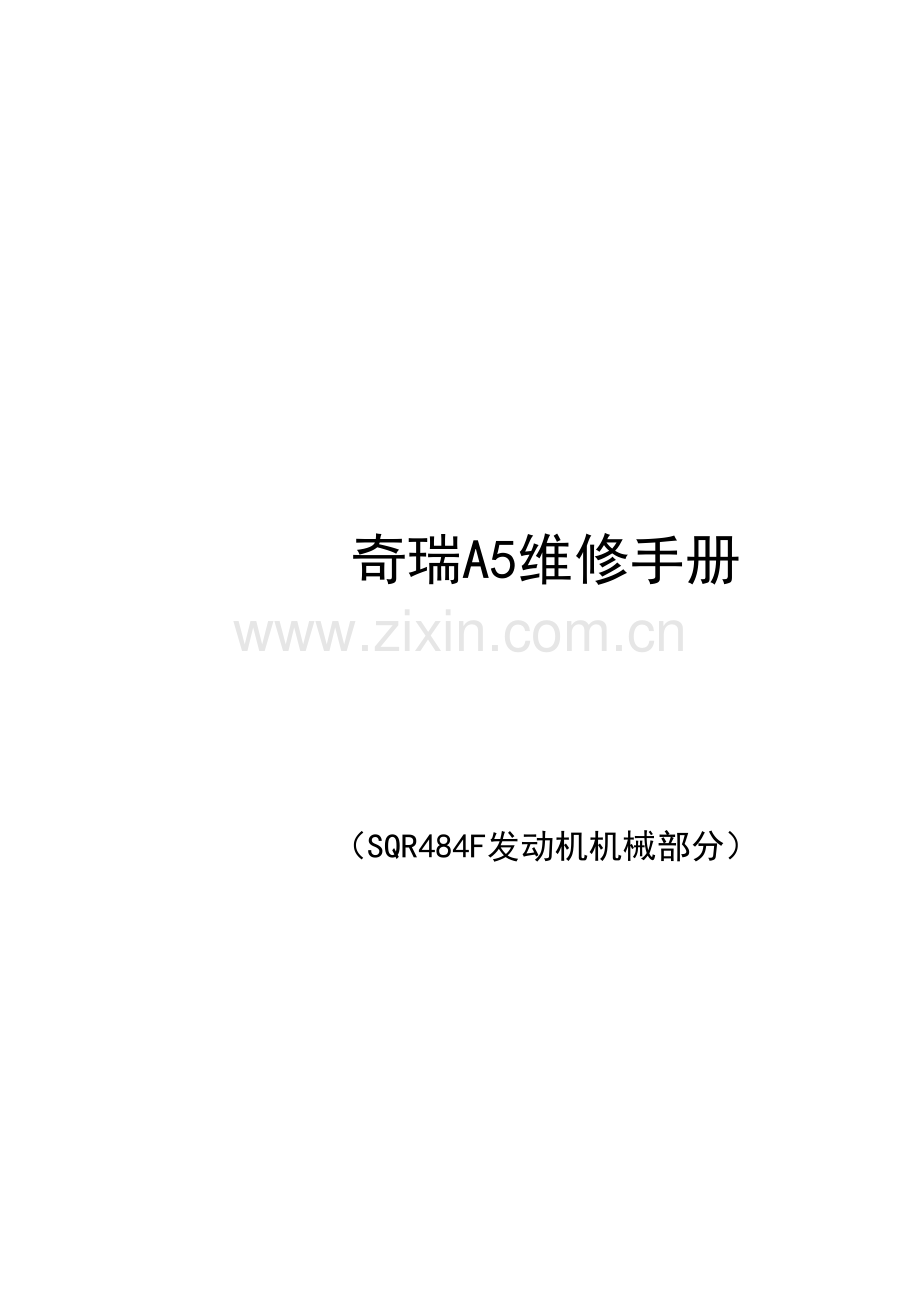

奇瑞A5维修手册

（SQR484F发动机机械部分）

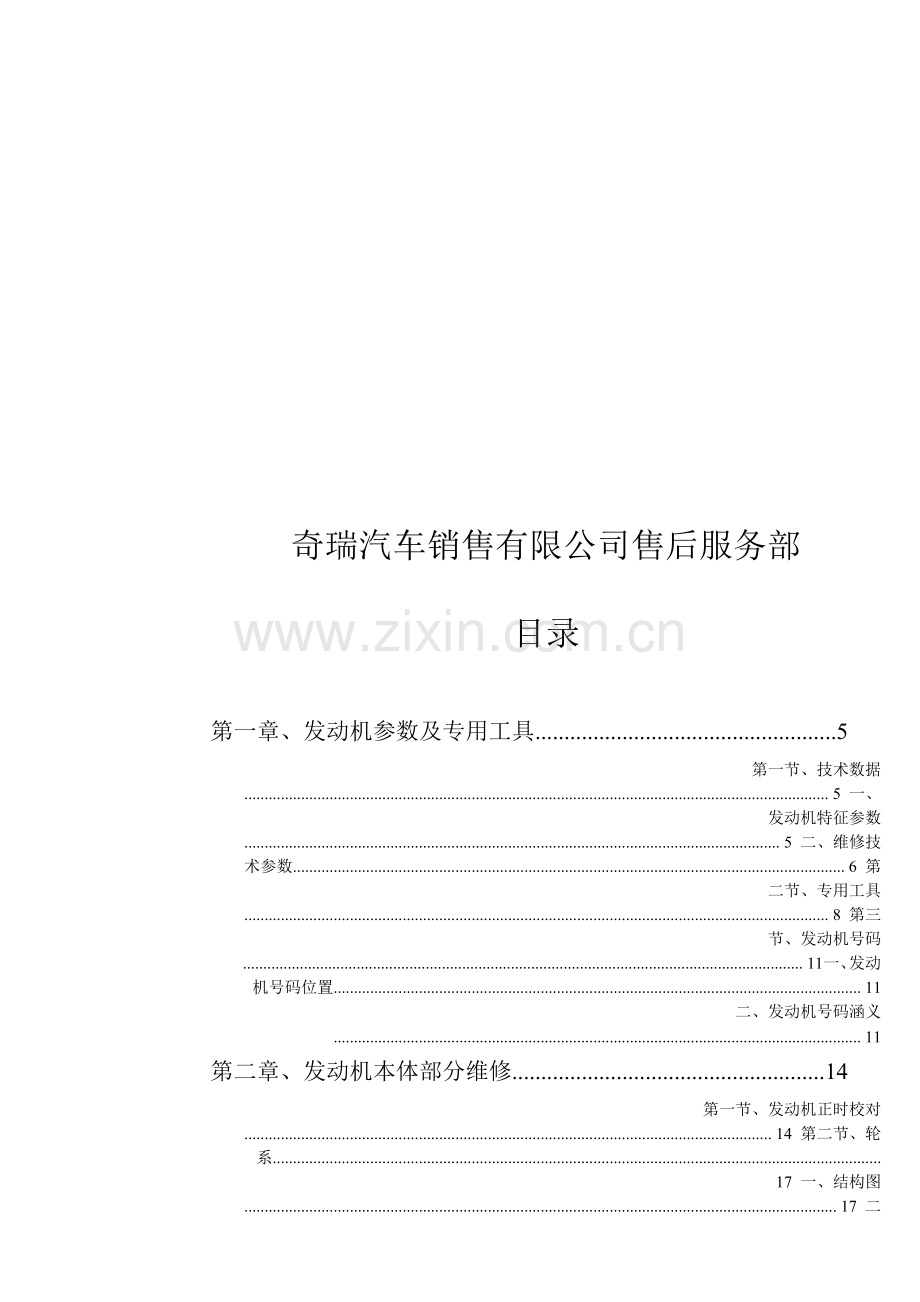

奇瑞汽车销售有限公司售后服务部

目录

第一章、发动机参数及专用工具....................................................5
第一节、技术数据................................................................................................................................................ 5 一、发动机特征参数.................................................................................................................................... 5 二、维修技术参数........................................................................................................................................ 6 第二节、专用工具................................................................................................................................................ 8 第三节、发动机号码.......................................................................................................................................... 11一、发动机号码位置.................................................................................................................................. 11二、发动机号码涵义.................................................................................................................................. 11
第二章、发动机本体部分维修......................................................14
第一节、发动机正时校对.................................................................................................................................. 14 第二节、轮系...................................................................................................................................................... 17 一、结构图.................................................................................................................................................. 17 二、维修指导.............................................................................................................................................. 17 1、正时皮带上、下罩盖更换............................................................................................................ 17
1.1、所需工具和辅料................................................................................................................. 17
1.2、拆卸步骤............................................................................................................................. 17
1.3、检查..................................................................................................................................... 19
1.4、安装步骤............................................................................................................................. 192、正时皮带更换................................................................................................................................ 19
2.1、所需工具和辅料................................................................................................................. 19
2.2、拆卸步骤............................................................................................................................. 19
2.3、检查..................................................................................................................................... 19
2.4、安装步骤............................................................................................................................. 203、惰轮、涨紧器、接触带轮更换..................................................................................................... 20
3.1、所需工具和辅料................................................................................................................. 20
3.2、拆卸步骤............................................................................................................................. 20
3.3、检查..................................................................................................................................... 21
3.4、安装步骤............................................................................................................................. 21第三节、缸盖部分.............................................................................................................................................. 22 一、结构图.................................................................................................................................................. 22 二、维修指导.............................................................................................................................................. 24 1、进气歧管、油轨、喷油器更换..................................................................................................... 24
1.1、所需工具和辅料................................................................................................................. 24
1.2、拆卸步骤............................................................................................................................. 24
1.3 安装步骤............................................................................................................................... 25 2、凸轮轴、轴瓦、气门及气门油封更换......................................................................................... 25
2.1、所需工具和辅料................................................................................................................. 25
2.2、拆卸步骤............................................................................................................................. 25
2.3、检查..................................................................................................................................... 27
2.3.1 、气门弹簧检查.......................................................................................................... 27
2.3.2 、凸轮轴轴径检查....................................................................................................... 28
2.3.3 、凸轮高检查.............................................................................................................. 28
2.3.4 、气门检查.................................................................................................................. 28
2.3.5 、凸轮轴轴向间隙检查............................................................................................... 29
2.3.6 、缸盖的平面度检查................................................................................................... 30
2.4、安装步骤............................................................................................................................. 30
2.4.1 、装配顺序.................................................................................................................. 30
2.4.2 、装配注意事项.......................................................................................................... 30 3、节温器更换.................................................................................................................................... 31
3.1 结构图................................................................................................................................... 31
3.2、所需工具和辅料................................................................................................................. 31
3.3、拆卸步骤............................................................................................................................. 31
3.4、检查..................................................................................................................................... 31
3.5、安装步骤............................................................................................................................. 32
3.5.1 、装配顺序.................................................................................................................. 32
3.5.2 、注意事项.................................................................................................................. 32 第四节、短发动机部分...................................................................................................................................... 33 一、结构图.................................................................................................................................................. 33 二、维修指导.............................................................................................................................................. 35 1、油底壳更换.................................................................................................................................... 35
1.1、所需工具和辅料................................................................................................................. 35
1.2、拆卸步骤............................................................................................................................. 35
1.3、安装步骤............................................................................................................................. 362、机油集滤器更换............................................................................................................................ 36
2.1、所需工具和辅料................................................................................................................. 36
2.2、拆卸步骤............................................................................................................................. 37
2.3、安装步骤............................................................................................................................. 373、活塞、活塞环、活塞销、连杆瓦更换......................................................................................... 37
3.1、所需工具和辅料................................................................................................................. 37
3.2、拆卸步骤........................................................................................................................... 37
3.3、检查..................................................................................................................................... 39
3.3.1 、活塞直径检查.......................................................................................................... 39
3.3.2 、活塞环与环槽的间隙检查....................................................................................... 39
3.3.3 、活塞环的端隙检查................................................................................................... 39
3.3.4 、活塞销及活塞销孔的直径检查............................................................................... 40
3.3.5 、连杆轴颈与连杆瓦检查........................................................................................... 40
3.3.6 、连杆瓦的选配方法................................................................................................... 41
3.3.7 、缸体上表面的平面度检查....................................................................................... 42
3.3.8 、缸筒检查.................................................................................................................. 42
3.3.9 、连杆的轴向间隙检查............................................................................................... 42
3.4、安装步骤............................................................................................................................. 434、曲轴前油封更换............................................................................................................................ 45
4.1、所需工具和辅料................................................................................................................. 45
4.2、拆卸步骤............................................................................................................................. 45
4.3、安装步骤............................................................................................................................. 455、机油泵更换.................................................................................................................................... 46
5.1、所需工具和辅料................................................................................................................. 46
5.2、拆卸步骤............................................................................................................................. 46
5.3、安装步骤............................................................................................................................. 476、曲轴后油封更换............................................................................................................................ 47
6.1、所需工具和辅料................................................................................................................. 47
6.2、拆卸步骤............................................................................................................................. 47
6.3、安装步骤............................................................................................................................. 487、曲轴和止推垫片更换.................................................................................................................... 48
7.1、所需工具和辅料................................................................................................................. 48
7.2、拆卸步骤............................................................................................................................. 48
7.3、检查..................................................................................................................................... 49
7.3.1 、曲轴径向间隙检查................................................................................................... 49
7.3.2 、曲轴主轴承轴瓦的选配方法................................................................................... 50
7.3.3 、曲轴轴向间隙检查................................................................................................... 50
7.3.4 、曲轴同轴度及磨损检查........................................................................................... 50
7.4、安装步骤............................................................................................................................. 518、水泵更换........................................................................................................................................ 52
8.1、所需工具和辅料................................................................................................................. 52
8.2、拆卸步骤............................................................................................................................. 52
8.3、安装步骤............................................................................................................................. 52
8.3.1 、装配顺序.................................................................................................................. 52
8.3.2 、注意事项.................................................................................................................. 52
第一章、发动机参数及专用工具
第一节、技术数据
一、发动机特征参数
发动机型号
SQR484F
发动机型式
四缸、水冷、直列双顶置凸轮轴、16 气门
汽缸直径（mm）
83.5
活塞行程 (mm)
90
排量 (L)
1.971
压缩比
10
额定功率（Kw）
95
额定功率转速（r/min）
5750
最大扭矩（N·M）
180
最大扭矩转速（r/mim）
4300---4500
最低燃油消耗率（g/Kw.h）
275
气缸压缩压力（Bar）
10---15
燃油压力（bar）
4
机油压力（bar）
低怠速（800±50r/min）
1.2—1.5
高怠速（2000r/min）
3.2—3.5
高速（4000r/min）
3.7±0.5
空调管路压力（bar）
高压管路
13---18
低压管路
2.6—3.3
膨胀水壶盖（kPa）
降压阀（向外界卸压）
88±14.5
真空阀（向壶内导入大气）
-10~~~~-2
节温
