编号：

X X X X工程
临时用电施工组织设计

（项目效果图）

中建一局集团公司总承包公司
XXXXXX项目部
二O XX年X月

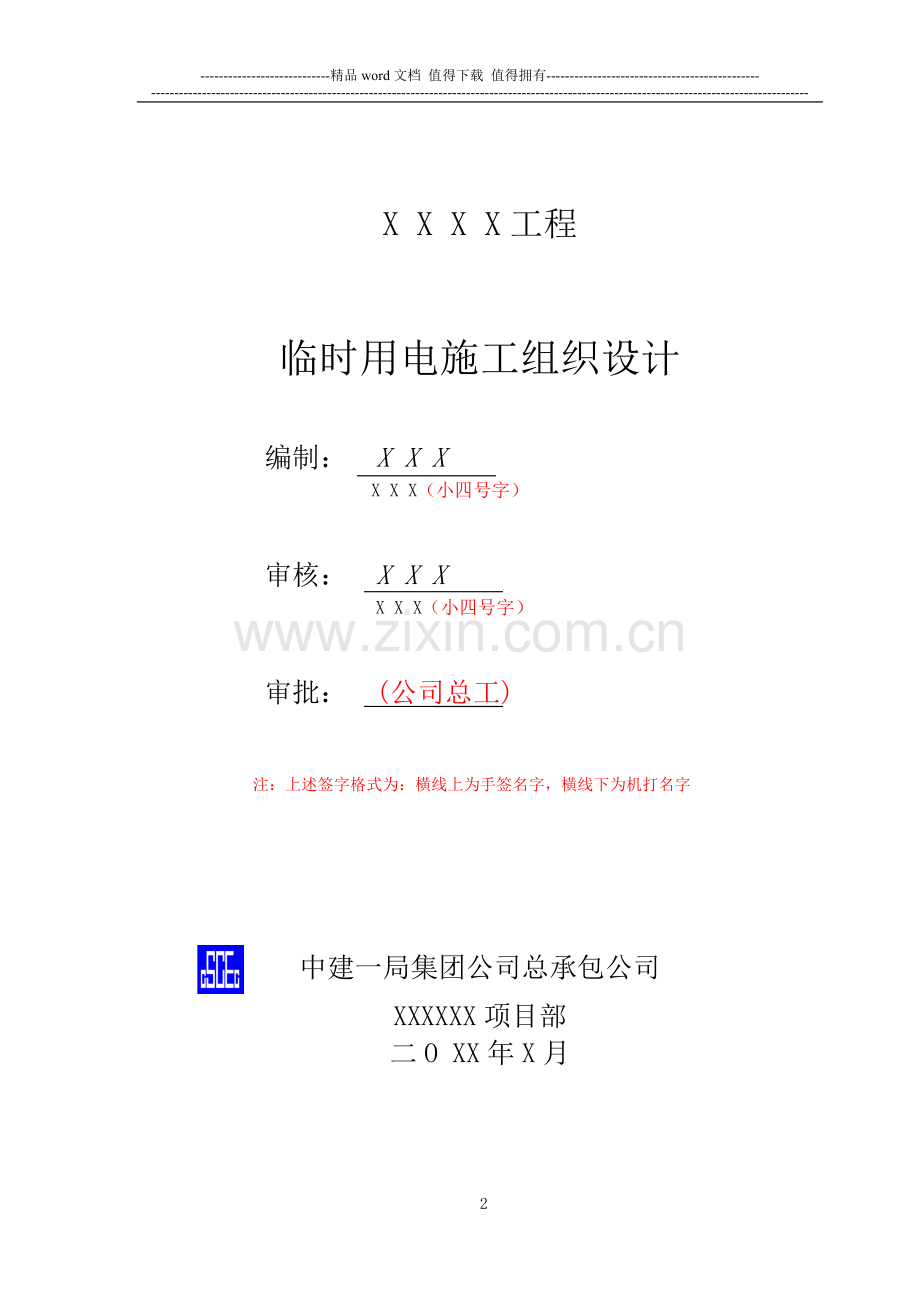

X X X X工程

临时用电施工组织设计

编制： X X X
X X X（小四号字）

审核： X X X
X X X（小四号字）

审批： (公司总工)

注：上述签字格式为：横线上为手签名字，横线下为机打名字

中建一局集团公司总承包公司
XXXXXX项目部
二O XX年X月

临时用电施工组织设计审批表

工程名称

结构类型

建筑面积（m2）

层 数
地上X层/地下X层
建设单位

施工单位
中国建筑一局（集团）有限公司
编 制 人

审 核 人

编制时间

报审时间

施工组织设计或施工方案名称
临电施工组织设计
审批意见：
同意按该临时用电施工组织设计施工。

审 批 人：

审批时间：

目 录

1、编制依据 5
2、工程概况及供电情况 5
3、临时用电管理组织机构及职责 6
4、临时施工用电量计算及变压器容量核算 6
4.1负荷计算 7
4.2变压器容量的核算 8
5、配电系统的设计 9
6、配电线路及电缆选择 9
6.1配电线路的设置及电缆敷设 9
6.2电缆的选型 9
6.3电流计算 10
6.4电缆截面选择 10
6.5电缆压降校核 10
7、配电箱、开关箱的元器件选择 11
7.1配电箱、开关箱的电器选择 11
7.2开关箱元件选择 11
7.3配电箱要求 12
8、现场采用的接地形式及防雷接地设计方案 12
9、施工现场临时用电的验收与检查要求 13
10、临时用电安全要求 14
10.1安全用电管理措施 14
10.2安全用电技术措施 15
10.3配电设施安全要求 16
10.4配电线路安全要求 17
10.5用电设备安全管理要求 18
10.6现场照明安全管理要求 19
11、安全用电防火措施 20
12、临时用电布置 21

XXXX项目临时用电施工组织设计
1、编制依据
1.1.XXX工程项目施工组织设计
1.2.《建筑电气通用图集》
1.3.《建筑电气安装施工工艺标准》
1.4.《民用建筑电气设计规范》JGJ16-2008
1.5.《供配电系统设计规范》GB50052-95
1.6.《低压配电设计规范》GB50054-95
1.7.《通用用电设备配电设计规范》GB50055-93
1.8.《建筑物防雷设计规范》GB50057-2010
1.9.《施工现场临时用电安全技术规范》JGJ46-2005
1.10.《电气装置安装工程施工及验收规范》GB50254-96
1.11.《建设工程施工现场供电安全规范》GB50194-93
1.12. 《建筑施工安全检查标准》JGJ59-2011
1.13. 《建筑施工手册》
1.14. 《建筑施工计算手册》
1.15. 业主提供的施工现场总平面布置图及现场踏勘资料
1.16. 《北京市电气防火检测技术规范》DB11-065-2000
1.17. 《建设工程施工现场安全资料管理规程》DB11/T383-2006
1.18. 外阜项目当地地方标准
……
2、工程概况及供电情况
XXX项目位于XX市XX区，建设单位：XXXX，由XXXX承建，由XXXX设计院设计。本工程分为XX栋，结构为XX结构,总建筑面积为XXXX m2，建筑高度XX米，建设工期为XXX天。

现场临电设施及场地情况：
业主可提供变压器
现场临时用变压器由甲方提供X台XXX kVA变压器。变压器位于项目XX侧。
变压器有效总容量大小

变压器供电方式
TN-S
施工场地情况
现场“三通一平”已完成，基本能满足施工机械布置、材料堆放和正常施工的要求。
道路及其他
施工范围场地外道路可通行材料运输车辆，供施工设备及材料进场。
临电工程施工工期

……
3、临时用电管理组织机构及职责
（绘制项目临电管理机构组织图，并明确各责任人管理职责）

4、临时施工用电量计算及变压器容量核算
(工程一般分结构阶段和装饰装修与安装阶段。对各施工阶段的临电布置情况应加以说明)
根据项目总施工进度计划，本工程在各施工阶段根据机械设备配置表计算用电量负荷，设备参见用电设备表。
结构施工阶段现场用电设备一览表：
机械设备名称
单机功率
（kW）
数量
合计功率（kW）
备注
塔吊

动力设备
施工电梯

动力设备
钢筋直螺纹设备

动力设备
钢筋调直机

动力设备
小功率焊机

焊接设备
电焊机

焊接设备
切断机

动力设备
弯曲机

动力设备
振动棒

动力设备
平板振捣器

动力设备
空气压缩机

动力设备
电动套丝机

动力设备
切割机

动力设备
电锤

动力设备
台钻

动力设备
木工房设备

动力设备
办公用电

照明或电热设备
……

……
装饰装修与安装施工阶段现场用电设备一览表：
机械设备名称
单机功率
（kW）
数量
合计功率（kW）
备注
切割机

动力设备
电锤

动力设备
小功率焊机

焊接设备
电焊机

焊接设备
……

……
4.1负荷计算
总用电量可按以下公式计算：
P总=（1.05～1.1）（K1ΣP1/+ K2ΣP2+ K3ΣP3+ K4ΣP4） （4-1）
式中P总——供电设备总需要容量（kVA）；
1.05～1.1——用电不均衡系数；
P1——电动机额定功率（kW）；
P2——电焊机额定容量（kVA）；
P3——室内照明容量（kW）；
P4——室外照明容量（kW）；
K1、K2、K3、K4——需要系数，查表5-1取用；
——电动机的平均功率因数（在施工现场最高为0.75～0.78，一般为0.65～0.75）。
表4-1 同时需用系数
用电名称
数量
需用系数
K
数量
电动机
3～10台
K1
0.7
11～30台
0.6
30台以上
0.5
加工厂动力设备

0.5
电焊机
3～10台
K2
0.6
10台以上
0.5
室内照明

K3
0.8
室外照明

K4
1.0
采用上述方法，计算出工程各阶段的用电负荷：结构阶段P总1、装饰装修与安装阶段P总2。根据工程特点，选出用电负荷最大的施工阶段作为选取变压器或校核变压器大小是否符合需求的依据。
4.2变压器容量的计算
（原则：1.变压器本身的有功损耗和无功损耗。2.变压器的容量应大于其供电现场的总视在计算负荷。3.在装设变压器时，应留有15%～25%的富裕容量。）
变压器有功损耗△PB和无功损耗△QB的计算
通常在负荷计算时，变压器的有功损耗和无功损耗可按下列近似公式计算：
△PB≌0.02Sj总
△QB≌0.08 Sj总

变压器的选择
Sj总+△SB＜P业主，P业主为业主选择变压器的容量。
5、配电系统的设计
本工程采用TN-S系统，三相五线制供电，即工作零线N和专用保护线PE在供电电源处严格分开。
整个施工现场临时用电，按三级配电内容形式布置：总配电柜→分配电箱→开关箱→用电设备。在用电较集中处设二级箱，三级箱根据设备位置进行布置，其电源直接由附近二级箱引接。总配电柜、分配电箱及各分路，移动配电箱或闸箱均安装漏电保护器，构成逐级漏电保护。设备实行“一机、一闸、一漏、一箱”。
总配电箱设在靠近电源的区域，分配电箱设在用电设备或负荷相对集中的区域。
6、配电线路及电缆选择
6.1配电线路的设置及电缆敷设
本工程施工现场临时用电采用放射式和链式相结合的配线方式。（可根据项目实际情况加以说明）
放射式配线是指一些独立负荷或集中负荷按它所在位置依次连接到某一条配电干线上，施工现场的一级箱向二级箱供电，以及对塔吊、施工电梯等供电，均采用放射式供电。大面积厂房施工以及装饰装修阶段楼层用电多采用链式供电
电缆敷设的原则：（可根据实际情况对电缆敷设方式及部位加以说明）
线路走向设计时，架空时尽量设在道路一侧，横跨道路时要考虑架设高度（行车高度及大型设备的高度），同时要考虑与其它设备的安全距离。埋地时，应考虑地下情况，同时做好过路及进入地下和从地下引出等处的安全防护。

6.2电缆的选型
架空线必须采用绝缘导线。
电缆中必须包含全部工作芯线和用作保护零线或保护线的芯线。需要三相五线制配电的电缆线路必须采用五芯电缆。
五芯电缆必须包含淡蓝、绿／黄二种颜色绝缘芯线。淡蓝色芯线必须用作N线；绿／黄双色芯线必须用作PE线，严禁混用。
埋地敷设宜选用铠装电缆；当选用无铠装电缆时，应能防水、防腐。架空敷设宜选用无铠装电缆。 埋地电缆通常选型可选VV22型或YJV22型。
6.3电流计算

Sjs——视在功率（kW）；
U——额定电压（V）；
Ijs——计算电流（A）；
电流计算应考虑干线总电流，一级箱至二级箱或各用电设备支线电流。
6.4电缆截面选择
（原则：导线中的计算负荷电流不大于其长期连续负荷允许载流量。
线路末端电压偏移不大于其额定电压的5％。
三相五线制线路的N线和PE线截面不小于相线截面的50％，单相线路的零线截面与相线截面相同。
按机械强度要求，架空绝缘铜线截面不小于1Omm2，架空绝缘铝线截面不小于16mm2。
在跨越铁路、公路、河流、电力线路档距内，绝缘铜线截面不小于16mm2，绝缘铝线截面不小于25mm2。）
电缆载流量可参考各电缆厂家样本及92DQ1的数据，对主要电缆选型加以说明。
6.5电缆压降校核
⊿u% =ΣM /（C×S）
ΣM =Σ（P×L）
式中：⊿u%——电压损失百分数（＜5％ ）；
ΣM——负荷力矩总和（kW×M）；
P——电路总功率（KW）；
L——电源距离负荷的距离（M）
S——导线截面面积（平方毫米）
C——材料系数，铜导线时取83，铝导线时取50。
7、配电箱、开关箱的元器件选择
7.1配电箱、开关箱的电器选择
7.1.1配电箱、开关箱选用集团公司的定型产品。
7.1.2配电箱、开关箱内的开关电器应能保证在正常或故障情况下，可靠地分断电路；在漏电的情况下，可靠地使漏电设备脱离电源，在维修时有明确可见的电源分断。为此，配电箱和开关箱内的电路选择应遵循下述各项原则：
(1)所有开关电器必须是合格产品，必须完整、无损、动作可靠、绝缘良好，严禁使用破、损电器。
(2)配电箱、开关箱内必须设置在任何情况下能够分断、隔离电源的开关电器。
(3)手动开关电器一般用作空载情况下通、断电路。可直接控制小容量（5.5KV以下）动力电器和照明电路，但不得直接控制大容量动力电路。正常负载和故障情况下以及频繁通、断电路由一般应采用自动开关电器，如接触器、自动空气开关等。
(4)配电箱内的开关电器应与配电线路一一对应配合，作分路设置，以实现专路专控；总开关电器与分路开关电器的额定值、整定值应相适应，以保证在故障情况下能分级动作。
(5)配电箱、开关箱的进出导线必须采用绝缘良好的导线；对于移动式配电箱和开关箱，其进出导线则应采用橡皮绝缘电缆，以保障其绝缘性能和抗磨损性能。
(6)进入配电箱和开关箱的电源线必须作固定联接，严禁通过插销等作活动联接，以防止因电源插头或插销脱落而造成带电部分裸露，导致意外短路事故。
7.2开关箱元件选择
（原则：采用熔断器做短路保护时，其熔体额定电流不应大于明敷绝缘导线长期连续负荷允许载流量的1.5倍。
采用断路器做短路保护时，其瞬动过流脱扣器脱扣电流整定值应小于线路末端单相短路电流。
开关箱中漏电保护器的额定漏电动作电流不应大于30mA，额定漏电动作时间不应大于0.1s。）
示例：
冲孔桩主机开关箱
计算电流：
开关选择：HR6－160/30其熔体电流RT＝1.5Ijs＝146.5A取150A。
漏电保护器：DZ20L－160/4330其漏电动作时间小于0.1s，其漏电动作电流小于30mA。
……
7.3配电箱要求
配电箱箱体均采用1.5mm以上钢板制作，箱体应满足防雨要求，应具有户外防雨功能，箱体及门应加专用锁。
箱体内外必须按要求进行防腐处理，箱体外侧要求刷桔黄色油漆并按公司统一要求的标记方法进行统一喷字。
箱内导线连接必须按规定进行分色；箱内导线暗配当导线穿过配电板时应使用护套，要求箱内开关位置合理、导线排列整齐美观。多股软线接头处应搪锡并加压接线端子。所有螺丝必须使用镀锌件，接零排所有螺丝必须加弹簧垫圈、平垫圈。
配电箱应设置门锁，配电箱门应设置接地镀锌螺丝，配电箱进出线必须设在下侧，配电箱电缆进出线处应设防护圈，保护（或保护管配入箱内）电缆。
固定配电箱设置高度为1.3米，移动配电箱必须设置支架其高度为（0.6～1.3m）0.65m，支架与箱体应进行电气连接。
配电箱内应根据实际配置，在适当位置设置系统图、定期检查记录表、标识出各路名称。
8、防雷及接地系统技术要求
本工程采用TN-S接零保护系统，电气设备的金属外壳必须与专用保护零线连接，专用保护零线（简称保护零线），应由工作接地线，配电室的零线或第一级漏电保护器电源侧的零线引出（见下图）。

1——工作接地；2——重复接地；3——电气设备外露部分；
L1L2L3——相线；N——工作零线；PE——保护零线
一般各配电箱、电机、机械设备等所有不带电的金属外壳均应作可靠接零保护。
一般施工现场实际设置时在总配电箱、分配电箱设置重复接地装置，开关箱距分配电箱距离较长时应设置重复接地装置。
重复接地极应采用Ф50×4钢管长2500mm，一根或二根垂直打入地下其间距为5000mm，焊接符合规范要求。最好利用建筑物内自然接地体作重复接地。
重复接地电阻不大于10Ω。
重复接地装置设置时其接地线应采用截面不小于10mm2黄绿双色线加PVC保护管进入配电箱，并接在配电箱内PE接零排上。
如达不到要求，可由现场加接地极或加降阻剂等。接地应与现场配电室的接地系统可靠连接。
高大设备、外脚手架必须作防雷接地。
9、施工现场临时用电的验收与检查要求
9.1电气线路、用电设备安装完工后，必须由施组编制人员会同项目工程、安全等部门及监理或建设单位相关责任人验收合格后才允许通电投入运行。
验收时应重点检查下列内容：
（1）开关、插座的接地线是否正确及牢固可靠，及线开关的熔体规格大小是否与开关被保护的线路或设备匹配。
（2）各级漏电开关的动作电流、动作时间是否达到要求。
（3）对接地电阻（工作接地电阻、重复接地电阻、防雷接地电阻）进行测量；
（4）保护接零（地）所有导线规格，接零（地）线与设备的金属我壳、接地装置的连接是否牢固可靠。
9.2 现场电气设备必面按下面规定时间定期检查。
9.2.1每天上班前的检查内容：
(1）保护潜水泵的漏电开关（应上、下午上班前检查）；
(2）保护一般、振动器及手持电动工具的漏电开关；
(3）潜水泵相绕组对外壳的绝缘电阻；
(4）一般水泵、振动器、潜水泵的电缆引线的外绝缘层、开关、机身是否完整无损。
(5）一般水泵、振动器、潜水泵的电源插头的保护接零（地）桩头至机身的电阻（电阻大于0.5欧姆时严禁使用）。
9.2.2每周检查一次的内容：固定安装的分配电箱的漏电开关，保护非移动设备的漏电开关。
9.2.3每月检查一次的内容：现场全部配电箱内的电气器具及其按线，保护总干线的漏电开关。
9.2.4项目开复工和雨季施工前检查一次的内容：接地电阻、全部电气设备的绝缘电阻。
9.3上列各项必须按相应表格要求记录。
10、临时用电安全要求
10．1安全用电管理措施
10.1.1.本工程所有供用电设施统一由总包方（项目经理部）管理。临时用电主管部门由项目经理部根据管理需要明确归口部门管理。本项目设置一名电气技术人员为临时用电专业技术管理负责人。
10.1.2本项目总包单位设置专门的临时用电维修班组，并聘用多名有技术专长的维修电工，负责对现场整体临时用电设施的日常检查、维修、协调和现场值班工作。
10.1.3各分包单位均必须根据自己队伍的施工规模配备多名合格的维修电工。
10.1.4本现场的临电设施必须经验收合格后方可投入使用。工程跨年度时，每年年初开工前必须重新对现场临电设施进行验收一次。临时用电的验收牵头组织部门为机电部，并由安全部门、监理或建设单位和各分包单位相关责任人参加。
10.1.5各分包队伍所带入施工现场的电气设备、配电箱、开关箱必须符合住建部及本地区的相关规范，并符合本项目临时用电施工组织设计的要求。分包队伍带进本施工现场的电气设备、配电箱、开关箱必须经过本项目机电部门、安全部门联合验收合格后方可使用。凡有带电明露或安全装置不齐全的电气设备和电箱不得进入本施工现场。
10.1.6分包队伍进场后必须与总包方签订“临时用电安全协议”。各分包队伍必须严格服从总包方对本工程临时用电工作的统一管理。
10.1.7现场电工人员必须在经过各地方住建委专业培训后，持合格证件作业。非专业电工人员严禁接拆电线和维修电气设备。
10.1.8项目部电气技术负责人必须在作业前向电工进行安全技术交底。
10.1.9工长必须对所辖区域或分项工程的施工作业用电人员，针对所用的电气设备以及周围环境中可能发生的安全隐患进行交底。
10.1.10进入本施工现场的所有电工人员必须经过本项目的培训教育和“应知应会”考试合格后方可从事作业。
10.1.11临时用电配电箱及临电安全器材必须按照我中建一局集团公司总承包公司规定的定点厂家购买。
10.1.12电工上班前及上班过程中禁止饮酒。维修过程中严禁带电作业，必须拉闸断电，并挂“严禁合闸”的警告牌。
10.1.13现场任何人员有权制止违章乱接线和擅自拆除电气设备的行为。
10.1.14手持电动工具和移动电动工具实行定人管理使用。任何人不得使用或向他人提供带有故障、绝缘损坏或保护装置不全的电气设备、手持电动工具及灯具。
10.1.15项目部每周组织一次全现场的安全用电检查，发现隐患要定人、定措施、定时间及时整改。
10.1.16现场每台电气设备、临时电缆在使用前和雨季前必须由电工对其绝缘强度进行遥测并做好遥测记录，凡绝缘强度不合格的电气设备一律不得使用。
10.1.17现场各种设施的防雷接地、重复接地在安装后，必须由电工遥测合格后方可投入使用，同时在雨季前必须进行一次遥测，确保可靠运行。
10.1.18项目及分包单位对所安装的漏电保护器的动作参数每月至少进行一次定期测试，
10.1.19维修电工必须做好维修工作记录和值班记录。
10.1.20项目部必须建立和完善所有有关临时用电的资料台帐并存档 。
10.1.21现场各配电箱实行专人保管制度，并在每个电箱上标示保管人的名字和联系方式。
10.1.22现场设置电工值班室，电工室门上标示电工负责人的联系方式。
10.1.23对于分包单位使用的不合格的电箱及临电器材，在提出要求后不积极整改的，项目临电管理部门有权给予没收或罚款。
10.2 安全用电技术措施
10.2.1外电防护
对现场有高压电源的要有防护措施。
10.2.2接地、接零保护
10.2.2.1 本工程采用TN-S接零保护系统，严禁采用设备全部进行金属导体接地的保护接地的方式。现场每个供电线路的首端、中间端、末端做不少于三点的重复接地。除一级配电柜必须做工作接地外，各相距较远的二级配电箱或线路中部闸箱均做一组重复接地，重复接地电阻值不大于10Ω。
10.2.2.2所有电气设备及配电箱的金属外壳、各种灯具的金属外罩、金属支架均必须接好保护零线。
10.2.2.3保护零线必须使用多股铜芯线，禁止使用单股线。保护零线不得有接头，接线必须压接牢固，不得采用缠绕和搭挂式接法。保护零线的规格必须符合相关规定。
10.2.2.4所有配电箱、开关箱的金属门必须采用铜编织带与保护零线端子板接牢。
10.2.2.5所有配电箱的金属保护笼及金属防护栏杆必须与该电箱的保护零线端子板做电气连接。
10.2.2.6每一重复接地装置的接地线采用2根及以上导体，在不同点与接地体做电气连接。不得采用铝导体做接地体或接地线。垂直接地体不得采用螺纹钢。
10.2.2.7塔吊、室外电梯必须设置单独的防雷接地和重复接地，其接地电阻值不大于4Ω。
10.2.2.8凡不在塔吊保护范围内的高大脚手架、爬架、悬挑架均应做好防雷接地，接地电阻不大于30Ω。
10.2.2.9各种配电箱、开关箱内必须设置保护零线端子板和工作零线端子板，且不得混接。
10.2.2.10经常检查保护零线和重复接地线是否牢靠，确保运行正常。
10.2.2.11夯土机械电源线应采用五芯线，设2根PE线。
10.2.2.12固定电缆的保护零线在端子上接线时应用线鼻子进行压接。
10.3配电设施及线路安全要求
10.3.1配电室的安全要求
10.3.1.1现场配电室设在工地外电变压器处，周围无易燃易爆物品和腐蚀介质。
10.3.1.2室内设一台配电柜，与值班室相隔一墙，并距值班床位、相关物品、工具等在1m之外。
10.3.1.3室内墙上设纱窗，以便通风。墙、窗户、门、地板不得留有过大缝隙，以防小动物进入。
10.3.1.4配电室的门向外开。
10.3.1.5配电室内设正常照明和应急灯。
10.3.1.6配电柜内的各引出回路应有明显的用途标志，其保护零线端子板、工作零线端子板、接地装置等均应用明显的标识。各相线、保护零线、工作零线、接地装置的色标应符合规范要求。（其中保护零线和接地装置的色标应为绿黄双色。）
10.3.1.7配电室门口处应贴挂警示牌和有值班人姓名、联系方式的标牌。
10.3.2配电箱、开关箱安全要求
10.3.2.1配电箱必须装设总隔离开关和分路隔离开关 ，隔离开关可用可视断路器代替。
10.3.2.2现场供电设施的各级漏电保护器必须进行分级设置。一级配电箱漏电保护器的漏电动作电流应为100～200mA，二级箱漏电保护器的漏电动作电流为50～75mA；三级开关箱漏电保护器的漏电动作电流不得大于30mA。
10.3.2.3开关箱距离分配电箱之间不得超过30M，开关箱与固定设备不超过3M。
10.3.2.4室外配电箱必须搭棚，做到防雨防砸；同时应砌台，采取可靠的防雨、防积水措施。所搭设的配电箱棚均按照中建股份公司“施工现场安全防护标准图册”安装。同时配电箱笼必须挂设警示标牌、安全用电管理制度和责任人标牌。
10.3.2.5配电箱的内部设置必须参照和符合我公司“临时用电配电箱定型图册”。
10.3.2.6配电箱、开关箱的安装高度:固定式配电箱、开关箱的中心点与地面的垂直距离为1.4~1.6m，移动式配电箱、开关箱设在稳固的支架上，其中心点与地面的垂直距离为0.8~1.6m.配电箱下方砌台时，要考虑地面可能发生的下沉及今后的回填土等因素，以确保配电箱达到合格的安装高度。
10.3.2.7钢筋棚、木工棚等场所固定设备的开关箱一路固定在统一的高度，使其整齐有序。其高度为：开关箱底部距地1.2m。
10.3.2.8配电箱、开关箱内的电器开关的防护装置、防护罩必须齐全，严禁带电明露。
10.3.2.9每台电气设备必须做到“一机、一箱、一闸、一漏”，严禁一闸多机（或多插座）。开关箱内严禁“光力合一”。
10.3.2.10配电箱、开关箱门内侧一律贴挂该电箱的控制简图。
10.3.2.11配电箱内的各开关的下方贴挂标明所接负载的“用途标识”。
10.3.2.12配电箱、开关箱内外禁止放置杂物，配电箱周围一米之内严禁存放物料。
10.3.2.13保持配电箱内外的清洁，及时拔除配电箱附近的长草。
10.3.2.14现场禁止使用卷线滚子做开关箱；禁止使用移动式插座盒。
10.3.2.15各种配电箱、开关箱必须配锁。在配电箱、开关箱将停止使用1小时以上时，箱门要上锁。
10.4配电线路安全要求
10.4.1施工现场配电箱电源接线属于五线制的必须使用五芯电缆整缆，严禁采用在四芯电缆的外侧另附一根导线的方法（即四加一）。保护零线与相线必须同在一根电缆内。
10.4.2各电箱、设备的接线，其相线和零线的颜色应符合部颁规范。保护零线的标准色为绿黄双色线，工作零线的标准色为淡蓝色。
10.4.3现场电缆线路严禁拖地明设，应按要求埋地敷设或架设。电缆埋地深度不得小于0.7m。任何线路不得直接沿金属物敷设，不得承受拉力和剪力，并采取措施防止砸、碰、挤、轧和磨损。电缆架设时采用绝缘子固定。
10.4.4导线穿过建筑物或出地面必须穿管保护，禁止利用活树做线路支撑。电缆过墙头时必须采取绝缘保护措施。
10.4.5室内外临时设置的移动式电缆线路如果不过路且不承受外力时，则可用木盒子覆盖等方式进行保护，防止小车碾压或物料砸碰。
10.4.6低压照明线须分开架设，并用绝缘瓶进行固定。破皮处及接头必须包扎严密，防止短路。
10.4.7合理选择设备和灯具所需的导线截面，杜绝线路过负荷使用。
10.4.8现场临电线路，除低压灯具外不得使用塑料线和普通橡胶线。移动式低压照明（手把灯）的电源线必须采用橡皮护套软线，禁止使用塑料线和单股线。任何线路不得用铅丝或金属绑线绑扎，应用绝缘导线绑扎。。
10.4.9固定设备的电源线路（电缆）必须穿管埋地。线路出土部分高度在1．5米以下应穿管保护，并有防止水分进入管口的措施。线路穿钢管时，管口处必须采取穿塑料管等护口措施，防止电缆受到剪磨。
10.4.10通过道路的直埋电缆应穿钢管保护，多条电缆同沟敷设时，中间接头的位置应前后错开，电缆接头应做好防水处理。
10.4.11直埋电缆相互接近、交叉及与管道、建筑物接近时，其距离应附合有关规范。经过有腐蚀性土壤处的电缆，应采取防腐处理，不得直接埋设。
10.4.12电缆接头必须牢固，不得承受拉力，绝缘包扎严密，并有防止磨损的措施。埋地电缆的接头应设在地面的接线盒内。
10.4.13沿楼层外侧敷设的电缆线路，应每层至少有一个固定点。沿塔吊垂直敷设的电源电缆应按每两个标准节一个固定点用绝缘子进行固定，以便分解荷载。
10.4.14电缆水平架设的固定点的间距较大时，应用钢丝绳或铅丝繃吊。
10.4.15电箱下方引入或引出的电缆在出土部分应穿管保护。每一根自电箱引出的临时电缆应在电箱下方设固定点，并采取与电箱绝缘的措施。
10.4.16临电电缆在使用中要减少盘圈，防止产生涡流。
10.4.17铜铝导线相连接时必须采用铜铝过渡接头或先进行防氧化处理后再做连接。
10.4.18电缆在转弯、接头、交叉、进出建筑物等地段应设明显方位标桩，直线段适当增设标桩。10.5 用电设备安全管理要求
10.5.1本工程禁止使用Ⅰ类手持电动工具，各分包单位均应选用Ⅱ手持电动工具。
10.5.2电动机械和手持电动工具的负荷线必须使用橡皮护套铜芯软线电缆，且不得有接头。
10.5.3电动机械和手持电动工具使用前必须做绝缘检查和空载试验。一般电动机械的绝缘电阻不得小于0.5MΩ，电焊机的绝缘电阻不得小于2 MΩ，Ⅱ类手持电动工具的绝缘电阻不得小于7 MΩ.
10.5.4水泵的负荷线必须采用防水护套铜芯软电缆，严禁有任何破损和接头，并不得承受任何外力。
10.5.5使用夯土机械必须按规定穿戴绝缘用品，使用工程中应有人专门调理电缆。电缆长度不应大于50m.。电缆严禁缠绕、打结和被夯土机械跨越。
10.5.6夯土机械和手动切割机的操作手柄必须绝缘，夯土机械要使用定向开关。
10.5.7电焊机的一次侧长度不得大于5m，其电源进线处必须设置防护罩。电焊机的二次线必须采用防水橡皮护套铜芯软电缆，电缆长度不应大于30m,不得采用金属构件或结构钢筋代替二次线的地线。
10.5.8电焊机的开关箱内必须装设总隔离开关、漏电保护器和二次保护器。
10.5.9功率在5.5KW以上操作频繁的电气动力设备，应设磁力起动器等自动控制设备。
10.5.10电焊机等单相设备在使用中应尽量避免负荷过于集中在某一两相上，应合理调整接线位置，使荷载趋于三相平衡。
10.5.11室外使用的各种固定式电气设备必须搭设防雨防砸棚，并按公司标准搭设。
10.6现场照明安全管理要求
10.6.1生活区照明必须按正式安装的要求敷设，并采用安全电压。
10.6.2现场、办公区、仓库的照明灯具的距地高度：室外不得低于3米，室内不得低于2．5米，达不到要求时，应采用安全电压。潮湿场所的照明必须按规定采用安全电压。
10.6.3现场所用照明灯具的金属外壳必须与PE线相连接。
10.6.4宿舍照明电线应用瓷珠、瓷夹或穿管敷设整齐。
10.6.5现场工程内地下室、电梯井、楼梯间、卸料平台口及在施工程内住人的房间及潮湿场所的照明均必须采用安全电压。
10.6.6局部照明变压器一次侧必须设漏电保护器以及过载、短路等保护装置，二次侧必须设熔断器。
10.6.7镝灯等使用的自镇流器应加以固定并设护罩，金属罩必须接保护零线。
10.6.8现场使用的碘钨灯必须使用封闭式的，严禁使用开口式的。碘钨灯必须有固定支架，高度不得小于1.7m，支架手把部位必须有绝缘措施。灯罩和金属支架必须做接零保护。禁止使用手持式（220V）碘钨灯。
10.6.9使用碘钨灯时，灯与易燃物间距要大于30cm，室内不准使用100w以上的灯泡。严禁使用床头灯。
10.6.10在生活区为工人单独设置手机插座箱，并单设在其他室内，其电源与照明线路严格分开。
10.6.11现场的各照明线路( 包括低压照明)，应合理分布和接线，以使照明线路的单相负荷电流达到三相平衡。
11、安全用电防火措施
11.1贯彻执行“预防为主，防消结合”的方针，认真执行《中华人民共和国消防条例》和北京市（当地）“保卫消防标准’及相关的管理规定。
11.2配电室的围护结构和门窗不得用易燃材料搭设，配电室的门应向外开。
11.3现场电工必须经常检查所接电气设备和线路是否有过热、打火等现象，发现隐患及时修复。
11.4现场所有接线必须牢固可靠，不得松动。焊机二次线必须用线鼻子进行螺栓连接。
11.5现场使用的电气材料必须符合国家规定的防火等级要求。
11.6配电室和各固定配电箱处均配备消防器材。电箱、电缆及电线附近禁止有火源。
11.7合理选择设备和灯具所需的导线截面，杜绝线路过负荷使用。
11.8配电箱、开关箱中各种开关电器的额定值和特性正定只应与其控制的用电设备的额定值和特性相适应。
11.9木工棚、仓库等场所严禁使用碘钨灯等高热灯具。
11.10电线穿过墙壁或与其它建筑物有接触时，必须穿防火套管。
11.11使用碘钨灯时，灯与易燃物间距要大于30cm，室内不准使用100w以上的灯泡。严禁使用床头灯。
11.12电动机、焊机等必须做到一闸一机一箱一漏。
11.13各种电器应绝缘良好，保证通风散热。
11.14发现开关触头氧化、接触不良、烧蚀应及时修理或更换。
11.15生活区宿舍内严禁私自乱接线，严禁使用电炉子，电热毯、蒸饭锅等电热器具。
11.16严禁利用碘钨灯等高温灯具作为取暖和烘烤材料的工具。
11.17使用焊机前必须到安保部门开具动火证。并有人监护和防火措施。电焊机要放在通风良好的地方，作业前应首先清理易燃物。
11.18导线接头应按不同的相序分别错开。剪断电线时，火线和零线应分开错位剪断，防止在接头处造成短路。
11.19扑灭电气火灾时，应使用绝缘性能良好的灭火剂。如干粉灭火器、二氧化碳、1211等灭火器，严禁用水、泡沫灭火器等可导电的物质灭火。
11.20低压照明线应分开固定敷设，破皮处及接头必须包扎严密，防止短路。
11.21现场使用的照明变压器和自镇流器应有散热功能。
12、临时用电布置
临电线路详细布置见施工现场临电平面布置图（附临电布置图，临电系统图，接地装置设计图等）
……
（注：临电布置图、系统图、接地装置设计图中，标识清晰，线路清楚。）

21
