东立面外墙脚手架内侧增加的脚手架搭设专项施工方案(完成版).doc

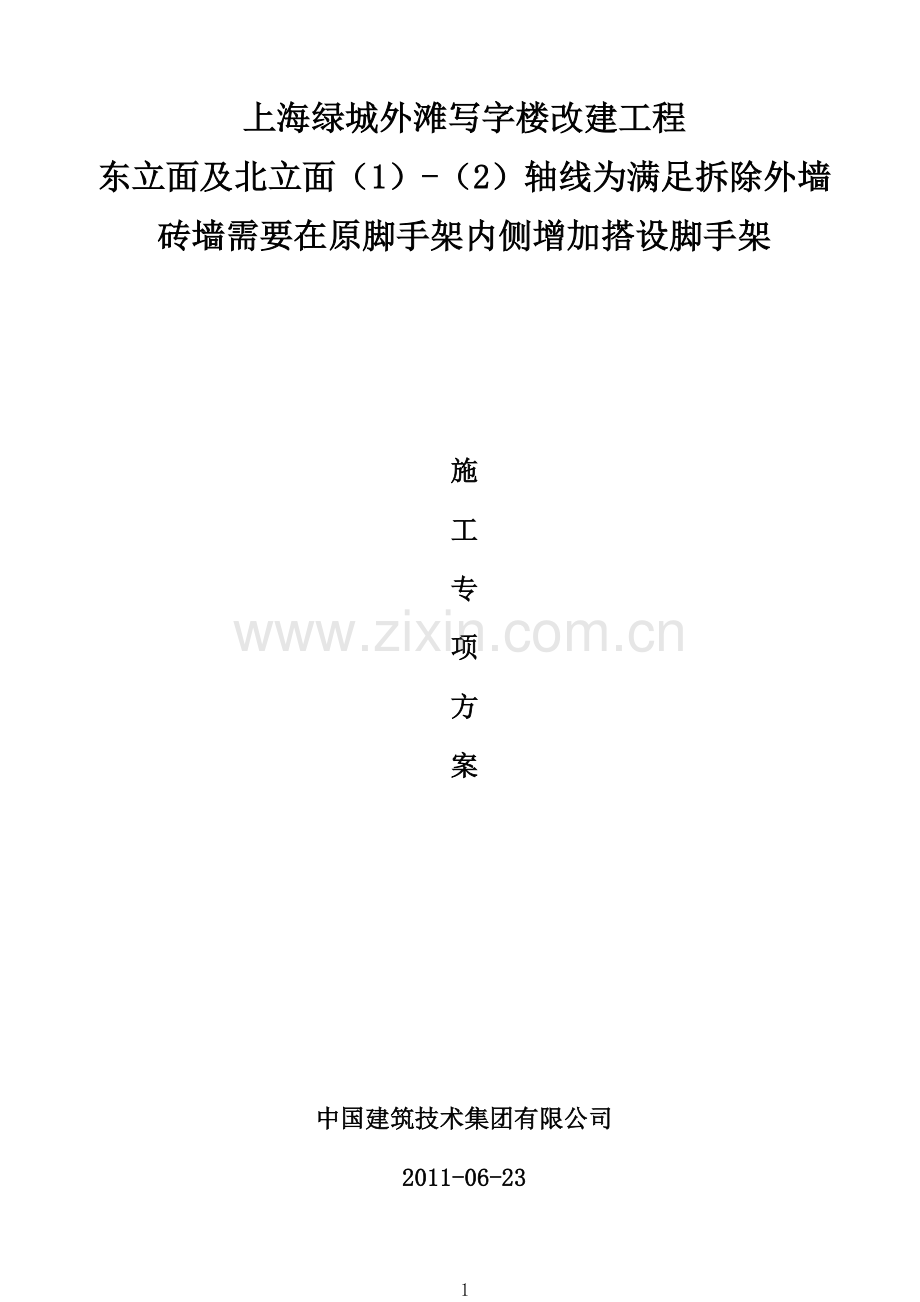

上海绿城外滩写字楼改建工程
东立面及北立面（1）-（2）轴线为满足拆除外墙砖墙需要在原脚手架内侧增加搭设脚手架

施
工
专
项
方
案

中国建筑技术集团有限公司
2011-06-23

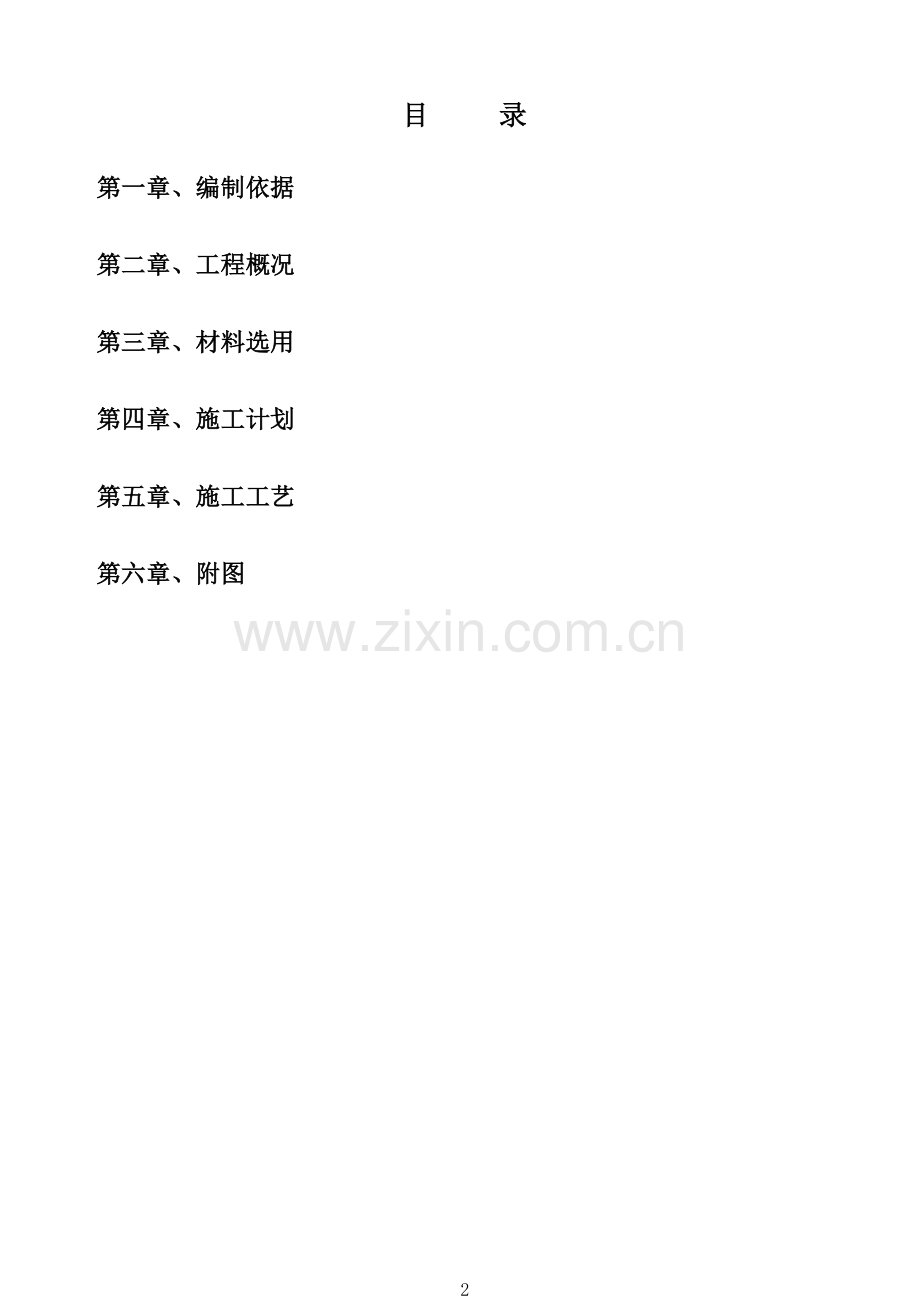

目 录
第一章、编制依据
第二章、工程概况
第三章、材料选用
第四章、施工计划
第五章、施工工艺
第六章、附图

第一章、编制依据
1、 本工程结构建筑施工图纸。
2、 《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130—2001）。（中国建筑工业出版社）
3、《建筑施工计算手册》(中国建筑工业出版社出版)
4、业主要求。

第二章、工程概况
根据设计图纸：
（1）东立面每层结构楼板上有长8750mm，高为1100mm，240厚的一段砖墙，在常规拆除阶段阶段，根据业主要求，需要常规拆除单位将东立面每层结构楼板上长8750mm，高为1100mm，240厚的砖墙拆除，业主要求我总包单位在原来脚手架的基础上额外增加此部位的脚手架搭设及脚手架加固工作，以满足常规拆除单位能够将此部位的砖墙拆除需要。
（2）北立面（1）-（2）轴线范围内：长4000mm，高为1100mm，240厚的一段砖墙，在常规拆除阶段阶段，根据业主要求，需要常规拆除单位将北立面每层结构楼板上长4000mm，高为1100mm，240厚的砖墙拆除，业主要求我总包单位在原来脚手架的基础上额外增加此部位的脚手架搭设及脚手架加固工作，以满足常规拆除单位能够将此部位的砖墙拆除需要。

第三章、材料选用
1、此部位的钢管均采用外径48mm，壁厚3.00mm的钢管，其材质应符合（GB/T700）中Q235-A级钢的技术规定，钢管上有孔洞的杆件严禁使用。
2、扣件式钢管排架采用锻铸铁制作的扣件，其材质必须符合现行国家标准《钢管脚手架扣件》（GB15831）的规定，在扭力矩达65N.M时，不得破坏。所有的扣件应有出厂合格证明方可使用。发现有脆裂、变形、滑丝等现象应禁止使用。
3、项目部租赁定的钢管、扣件、螺丝等零配件，必须规格统一、材质优良，并要求出租方提供备案证、钢管及扣件的出厂质量证明书，严禁使用等外次品。
4、旋转转扣、直角扣件、对接扣件等须配套齐全。
5、扣件活动部位应灵活转动，与钢管的贴合面必须严格整齐，保证与钢管扣紧时接触良好。
6、在搭设、使用、拆除施工过程中，严格按照施工规范及有关施工要求施工，定期和不定期检查，密切注意使用安全，确保实用、美观、稳固。

第四章、施工计划
1、在东立面及北立面（1）-（2）轴线的外墙脚手架内侧立杆上搭设一根通长水平杆。
2、在东立面及北立面（1）-（2）轴线需要拆除的砖墙下沿和结构梁板的上沿，每间隔1米搭设一根横杆，横杆一端固定在外墙脚手架内侧立杆的通常水平杆上，另一端须将砖墙打孔洞，洞口大小与钢管直径一致，这样每根横杆能够搁置在原结构梁板上。
3、在横杆上靠外墙及脚手架内侧各搭设一根通长水平钢管，其上满铺铝塑板。
4、为防止砖墙拆除时砖墙碎块往外掉，脚手架内侧采用铝塑板做围护板，高度约1.20米。
5、外墙脚手架外侧每步在安全网外侧通长绑扎竖向竹笆片（1200高*1000宽）。
6、拆除砖墙施工严禁随意拆除脚手架的任何部件。
7、拆除砖墙施工每拆除一层砖墙施工，随即拆除此部位新增搭的脚手架及铝板。
8、搭拆脚手架时，安全带必须挂在有效的部件上。

第五章、 施工工艺
满堂排架搭设顺序为：砖墙底部与楼板接触部位打洞→内侧立杆内侧纵向水平杆→横向水平杆→纵向水平杆→脚手架内侧的竖向水平栏杆→工作面满铺铝塑板→竖向满铺铝塑板。
（一） 内侧纵向水平杆
1、内侧纵向水平杆设置在里侧立杆的内侧，东立面的总长度9米，北立面的总长4.5米；接长可采用搭接扣件或旋转扣件搭接，不得采用对接扣件连接，并交错布置，上下两层的两根相邻纵向水平杆的接头不应设置在同步内，接头中心至主节点的距离不得大于步距的1/3。
2、钢管搭接长度不应小于1m，采用不少于2个旋转扣件固定，端部扣件盖板的边缘至杆端距离不应小于100mm。
（二） 横向水平杆
1、横向水平杆一端用直角扣件与纵向水平杆相连；横向水平杆尽可能设置在主节点处，主节点处两个直角扣件的中心距不应大于150mm。，
2、横向水平杆靠砖墙侧的一端，确保搁置长度按240mm。须将砖墙凿出孔洞，孔洞大小满足一根钢管的搁置要求即可。
（三） 纵向水平杆
1、 在横向水平杆上面设置两根纵向水平杆，东立面的总长度9米，北立面的总长度4米。
2、 在纵向水平杆上满铺铝塑板。
（四） 水平栏杆
1、在脚手架内侧设置两根水平栏杆，用于固定竖向铝塑板。
2、为确保拆除时的砖碎块不掉入脚手架上，在两根水平栏杆的内侧，须满铺铝塑板。
