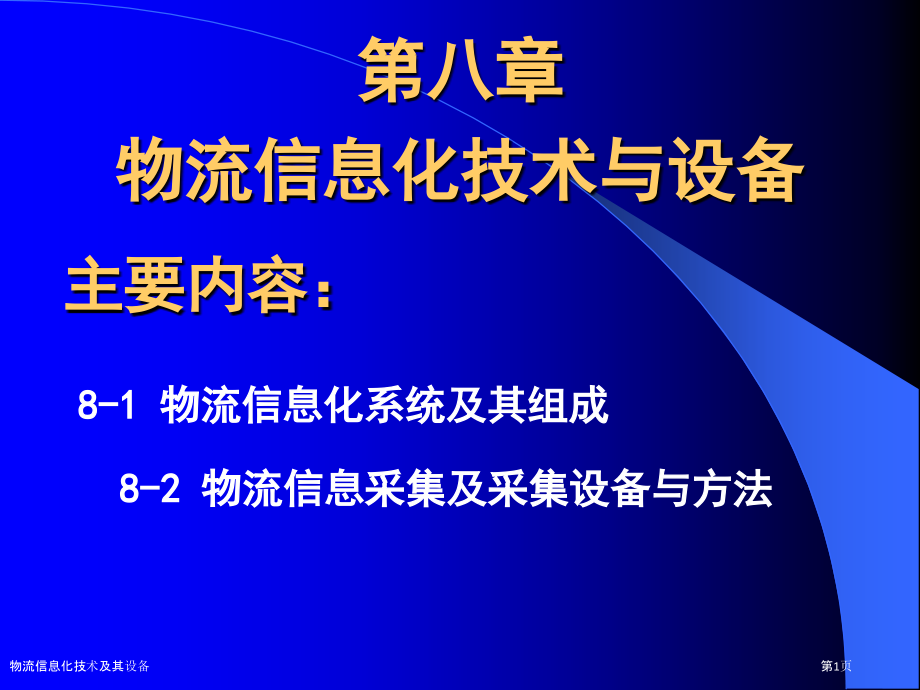

Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,*,*,Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,*,*,单击此处编辑母版标题样式,*,*,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,单击此处编辑母版标题样式,*,*,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,第八章,物流信息化技术与设备,主要内容：,8-1 物流信息化系统及其组成,8-2 物流信息采集及采集设备与方法,物流信息化技术及其设备,第1页,81物流信息化系统及其组成,为何需要开展物流信息化工作？,物流活动包括到与其相关各个组成部分,(物料供给商、物料需求单位、物料储存单,位、物料运输单位),物料属性就是信息(重量、尺寸、形状、数量),物流装备适应性要求(容量、速度、安全、),物料时间性要求,物流统计需求,物流信息化技术及其设备,第2页,一、物流信息化平台基本组成模式,物流基础信息平台,物流基础信息操作平台,物流系统应用平台,编码规则,物流标准,地理信息,交通状态,车辆调度算法,网上仓库,全球,定位系统,网上交易平台,网上物流,运作咨询,物流供给企业,物流需求企业,行业物流,园区物流,物流信息化技术及其设备,第3页,二、物流信息化系统及其组成,1.怎样开展物流信息化工作？,标准化：物料标准化、物流装备标准化、物流信息标准化,系统化：物流信息应该覆盖物流活动全部部门,可扩展：物流业务环境扩大，要求信息系统含有可扩展能力,物流信息化技术及其设备,第4页,2.物流信息系统主要功效有哪些？,信息管理系统（基础信息管理、信息维护）,货源管理系统（货源登记、货源运行管理）,物流机构认证（物流单位认证、担保）,货源信息公布,物流单位状态信息公布,物流运输方法提议系统,物料存放方案提议系统,物流咨询系统,物流技术培训系统,物流信息查询系统,网上仓库,物流信息交易平台管理,GPS,管理,电子地图维护,物流信息化技术及其设备,第5页,三、物流信息采集及采集设备与方法,条形码,磁卡,智能卡,1.条形码-产品出入世界入场券 -计算机时代世界文化,条形码使用，使千姿百态商品有了统一识别标准，为商品流通业实现计算机管理奠定了良好基础。,条形码成为商品管理一个语言，没有条形码，生产厂家与零售商之间，零售商和消费者之间就无法进行信息沟通。,在过去，信息搜集和交换是经过手工书面程序完成，既费时又轻易出差错。条形码和电子扫描属于自动识别技术，有利于物流信息搜集和交换。,物流信息化技术及其设备,第6页,1)条形码系统组成,条形码系统是由条形码符号设计、制作及扫描阅读组成自动识别系统。,光电扫描设备识读完成对条形码数据自动采集和光电信号转换它是利用光学系统读取条形码符号，由光电转换器将光信号转换为电信号，经过电路系统对电信号进行放大和整形，最终以二进制脉冲信号输出给译码器进行译码。,对光线反射率较高“空”,对光线反射率较低“条”,规则排列,脉冲数字信号,设备识读,二进制、十进制信息,译码器,计算机,数据,通信,物流信息化技术及其设备,第7页,1)条形码系统组成,静 区,：,它能使阅读器进入准备阅读状态，当两个条形码相距距离较近时，静区则有利于对它们加以区分，静区宽度通常应6,mm。,起始/终止符：,标志条形码开始和结束，同时提供了码制识别信息和阅读方向信息。,数据符：,包含条形码所表示特定信息。包含中间分割符（主要用于,EAN,码）、校验符等。,物流信息化技术及其设备,第8页,1)条形码系统组成,组成条形码基本单位是,模块,，是指条形码中最窄,条或空，模块宽度通常以,mm,或,mil（,千分之一英,寸）为单位。,组成条形码一个条或空称为一个单元，一个单元,包含模块数是由编码方式决定，,有些码制中，如,EAN,码，全部单元由一个或多个模块,组成；,另一些码制，如39码中，全部单元只有两种宽度，,即宽单元和窄单元，其中窄单元即为一个模块。,物流信息化技术及其设备,第9页,2)条行码主要性能参数,密度(,Density)：,表示单位长度条形码所能够表示字符个数。,对比度（,PCS）：,表示是条形码符号光学指标。通常,PCS,为75%，值越大则条形码光学特征越好。,PCS=(RL-RD)/RL100%,式中：,RL,为条反射率,RD,为空反射率）,宽窄比：宽单元与窄单元比值（常为2：1，3：1）。较大宽窄比，使条形码更易被阅读。,物流信息化技术及其设备,第10页,3）编码规则（商品条形码）,唯一性：,同种规格同种产品对应同一个产品代码，同种产,品不一样规格应对应不一样产品代码。依据产品不一样,性质，如：重量、包装、规格、气味、颜色、形状等,等，赋予不一样商品代码。,永久性：,产品代码一经分配，就不再更改，而且是终生。,当此种产品不再生产时，其对应产品代码只能搁置,起来，不得重复起用再分配给其它商品。,无含义：,为了确保代码有足够容量以适应产品频繁更,新换代需要，最好采取无含义次序码。条形码只,是商品标识码，它无商品质量标准或质量认证含义。,物流信息化技术及其设备,第11页,4）物流条形码,物流条形码是供给链中用以标识物流领域中详细实物一个特殊代码，是整个供给链过程，包含生产厂家、配销商、运输商、消费者等步骤共享数据。它贯通整个贸易过程，并经过物流条形码数据采集、反馈，提升整个物流系统经济效益。与商品条形码相比较，物流条形码有以下特点：,储运单元唯一标识,商品条形码是最终消费品，通常是单个商品唯一标识，用于零售业当代化管理；物流条形码是储运单元唯一标识，通常标识多个或各种类商品集合，用于物流当代化管理。,服务于供给链全过程,商品条码服务于消费步骤：商品一经出售到最终用户手里，商品条码就完成了其存在价值，商品条码在零售业,POS,系统中起到了单个商品自动识别、自动寻址、自动结帐等作用，是零售业当代化、信息化管理基础；物流条码服务于供给链全过程：生产厂家生产出产品，经过包装、运输、仓储、分拣、配送，直到零售商店，中间经过若干步骤，物流条码是这些步骤中唯一标识，所以它包括更广，是各种行业共享通用数据。,物流信息化技术及其设备,第12页,信息多,通常，商品条形码是一个无含义13位数字条形码；物流条形码则是一个可变，可表示各种含义、各种信息条形码，是无含义货运包装唯一标识，可表示货物体积、重量、生产日期、批号等信息，是贸易搭档依据在贸易过程中共同需求，经过协商统一制订。,可变性,商品条形码是一个国际化、通用化、标准化商品唯一标识，是零售业国际化语言；物流条形码是伴随国际贸易不停发展，贸易搭档对各种信息需求不停增加应运而生，其应用在不停扩大，内容也在不停丰富。,维护性,物流条形码相关标准是一个需要经常维护标准。及时沟通用户需求，传达标准化机构相关条形码应用变更内容，是确保国际贸易中物流当代化、信息化管理主要保障之一。,物流信息化技术及其设备,第13页,5）应用条形码优越性,采集信息量大。传统一维条形码一次可采集几十位字符信息，二维条形码更能够携带数千个字符信息，并有一定自动纠错能力。,数据输入速度快。条形码输入速度是键盘输入5倍，并,且能实现“即时数据输入”。,可靠准确。人工键盘输入，差错率为1/300，而自动条,形码输入差错率为1/300万。,经济廉价。与其它自动化识别技术相比较，推广应用条形码,技术，所需费用较低。,灵活、实用。条形码符号作为一个识别伎俩能够单独使用，,也能够和相关设备组成识别系统实现自动化识别，还可和其,他控制设备联络起来实现整个系统自动化管理。同时，在,没有自动识别设备时，也可实现手工键盘输入。,设备简单。条形码符号识别设备结构简单，易操作，无需,专门训练。,易于制作。条形码标签易于制作，对印刷技术设备和材料无,特殊要求。,物流信息化技术及其设备,第14页,6）条形码码制选择与设计,条形码码制选择与应用领域相关,：,开环条形码系统。,它是含有社会性，社会不一样职能部门(生产厂家、商业、使用单位等)利用条形码对条形码载体进行管理，要求商品上条形码符合国际通用标准。包括到国际通用码制有两种：,UPC、EAN。,闭环条形码系统，,它局限于某一单位或某种场所专用条形码管理系统，如企业考勤条形码系统，生产工艺条形码等等，条形码不含有通用性。,条形码密度设计差异,：,在印、贴条形码标签空间小，且表示信息量又较大时，应用密度高码制。,如，在电子元器件、电路板、小商品、医药等产品上，采取条形码计数、出厂登记、质量跟踪时，因为条形码符号受产品几何尺寸限制，应选取信息密度高条形码符号。,对几何尺寸大物体,，如交通运输行业中，条形码符号印刷在车体、集装箱和货物外包装上，为便于操作，,通常采取低密度条形码制。,物流信息化技术及其设备,第15页,7）条形码符号标识位置,行业不一样，物品形状不一样，决定了条形码符号标识位置不一样,工业生产领域，条形码符号标识在物品包装箱四个侧面右下角,商品流通领域，条形码符号位于所在面左下角,物流信息化技术及其设备,第16页,8）条形码所在面选择规则,首先选择物品底面,其次，选择物品后面,再次，选择物品侧面,选取其它面，或采取悬挂标签,含有提手物品，条形码位于,提手侧面左下角,条形码符号不可在弯曲、隔断、,转角位置上,物流信息化技术及其设备,第17页,9）惯用条形码介绍,EAN,码：,EAN,码是国际物品编码协会制订国际通用一个商品用条形码符号体系，主要应用于商品标识。它是一个长度固定、无含意条形码，所表示信息全部为数字。,EAN,码符号有标准版（,EAN-13）,和缩短版（,EAN-8）,两种，我国通用商品条形码与其等效。我们日常购置商品包装上所印条形码普通就是,EAN,码。,物流信息化技术及其设备,第18页,EAN,码,xxx,xxxxx,xxxx,x,前缀码 厂商代码 商品代码 校验码,前缀码,为国际物品编码协会分配给各国或地域组员标,识代码，中国前缀码为“690”、“691”、“692”，作为一个,特定编码代表组员。,厂商代码,是各国或地域编码组织分配给其组员企业,标识代码。我国制造厂商代码由中国物品编码中心分配。,商品代码,用以标识商品特征、属性等，即含有相同包,装和价格同一个商品。,校验码,用以提升数据可靠性和校验数据输入正确性。,EAN-8,码：条形码所占面积超出总印刷面积25%时，即主要,用于印刷空间不足小包装商品上。,EAN-13,码,物流信息化技术及其设备,第19页,UPC,码：,(Universal Product Code）,UPC,码是美国统一代码委员会制订一个商品用条形码，主要用于美国和加拿大地域，我们在美国进口商品上能够看到。,只能表示数字,有,A、B、C、D、E,五个版本,版本,A-12,位数字,版本,E-7,位数字,最终一位为校验位,大小是宽1.5 高1 ，而且背景要与清楚,主要使用于美国和加,W,拿大地域，用于工业、医药、仓库等部门当,UPC,作为十二位进行解码时，定义以下：,第一位=数字标识(已经由,UCC（,统一代码委员会）所建立).,第2-6位=生产厂家标识号(包含第一位),第7-11=唯一厂家产品代码,第12位=校验位(,used for error detection),物流信息化技术及其设备,第20页,25码：,应用于包装、运输以及国际航空系统机票次序编号等。,库德巴（,Codebar）,码：,库德巴码也可表示数字和字母信息，主要用于医疗卫生、,图书情报、物资等领域自动识别。,39码：,39码是一个可表示数字、字母等信息条形码，为当前国内企业内部自定义码制，能够依据需要确定条,形码长度和信息，主要用于工业、图书及票证自动化管理，当前使用极为广泛。,能表示字母、数字和其它一些符号共43个字符：,A-Z,0-9,-.$/+%,pace,条形码长度是可改变,通惯用“*”号作为起始、终止符,校验码不用,代码密度介于3-9.4个字符/每英寸,空白区是窄条10倍,用于工业、图书、以及票证自动化管理上,物流信息化技术及其设备,第21页,10)条形码自动识别系统,经典,POS,系统(,Point of sales，,定点销售系统),物流信息化技术及其设备,第22页,11)条形码系统在工业中应用,集成加工系统（,IMS）,美国飞机产品集团企业安装了世界上最大,IMS，,该系统最大特点是在一大批集成物料贮运系统中利用条形码技术，有力提升了生产率，大大降低了空车时间。,该物料贮运系统中,：,两台自动导引车系统和两套微型自动存取系统负责为铣床存贮、检索和运输刀具部件及主轴，利用条形码技术实时刀具跟踪。,一套零件存取自动存取系统和一系列滚轴运输机负责输送毛坯、在制品和零件夹具，系统能对物料和零件进行跟踪。,刀具部件、刀架、主轴、存贮位置、拖车及托盘等都有条形码符号，无需书写和保留大批文件。实时动态跟踪，利于物流运输，确保加工按计划完成。,物流信息化技术及其设备,第23页,自动生产线上应用,使用条形码技术实现产品入、出库快速管理，并及时统计出库存产品种类及数量，为工厂制订生产计划提供数据，利于工厂管理。,产品质量跟踪，利于产品维修。,物流信息化技术及其设备,第24页,12)条形码阅读器、打印机趋于智能化、小型化,物流信息化技术及其设备,第25页,13)条形码应用技术发展与新机遇,实现商品信息电子数据交换（,EDI）。,条形码不只是商品标识代码，推行它真正意义在于实现,EDI，,实现无纸张贸易。经过,EDI，,人们即时、准确地取得所需要商业信息，提升生产和效率。它带动是一场深刻商业和信息领域革命。,伴随电子商务发展，商业当代化技术发展，商品交易模式日益发生着巨大改变，不但商品物流规模增大、速度加紧，伎俩也大为当代化，能够说商品物流配送效益对未来经济发展将起着一定决定和制约作用。,条形码及其自动识别技术在物流管理当代化方面含有巨大技术优势和广泛应用。能够预言，伴随物流配送业飞速发展和当代化，条形码及其应用技术将会取得愈加辽阔应用空间，并将日益成为商品产、供、销紧密联络和一体化纽带。,物流信息化技术及其设备,第26页,14)条形码家族,一维条形码信息量有限，使用广泛,二维条形码信息量丰富，制作困难,磁卡与条形码类同标识载体,物流信息化技术及其设备,第27页,2.智能卡,自,IC,卡出现以后，国际上对它有各种叫法。英文名称有“,Smart Card”、“IC Card”,等；在亚洲尤其是港、台地域，则多称为“聪明卡”、“智慧卡”及“智能卡”等；而在我国，人们普通称之为“,IC,卡”或“智能卡”，这里就称其为智能卡。,智能卡将含有存放、加密及数据处理能力集成电路芯片镶嵌于塑料基片中，包括到微电子技术、计算机技术和信息安全技术等，作为一个成熟高技术产品，智能卡提升了人们生活和工作当代化程度，已成为一个国家科技发展水平标志之一。,物流信息化技术及其设备,第28页,1)智能卡定义,当前业界人士尚无统一、全方面定义，以下内容综,述了常见于各种资料上智能卡定义。,1）外形和信用卡一样，但卡上含有一个符合国际标,准化组织（,ISO）,相关标准集成电路芯片(,IC)。,2）,由一个或多个集成电路芯片组成，并封装成便于,人们携带卡片；含有暂时或永久性数据存放能力，,其内容可供外部读取或供内部处理、判断；含有逻辑和,数学运算处理能力，用于识别和响应外部提供信息和,芯片本身处理需求。,3）,IC,卡就是集成电路卡。它是一个伴随半导体技术,发展和社会对信息安全性等要求日益提升而应运而,生，含有微处理器及大容量存放器等集成电路芯片,且嵌装于塑料等基片上制成卡片。,物流信息化技术及其设备,第29页,2）智能卡发展,1970年，法国人罗兰德莫瑞诺（,Roland Moreno）,第一次将可进行编程设置,IC（Integrated,Circuit）,芯片放于卡片中，使卡片含有更多功效。,当初他在专利申请书中，对这项创造作了以下阐述：,卡片上含有可进行自我保护存放器。这么就诞生了,世界上第一张,IC,卡。,智能卡名称起源于英文名词“,Smart card,又称,集成电路卡，即,IC,卡（,Integrated Circuit card)。,它将一个集成电路芯片镶嵌于塑料基片中，封装成卡,形式。在今后时间里，伴随超大规模集成电路技,术、计算机技术以及信息安全技术等发展，,IC,卡技,术也更趋成熟，当前在国际得到了较为广泛应用。,物流信息化技术及其设备,第30页,3）我国智能卡发展,我国在93年46月国务院开启了发展我国电子,货币为目标、以电子货币应用为重点各类卡基应,用系统工程。在国家信息化领导小组直接领导下，,我国,IC,卡开发生产和应用如雨后春笋般迅猛发展,起来。当前已广泛应用于金融、电信、交通、商贸、,旅游、社会保险、计划生育、企业管理、税收征管、,组织机构代码、医疗保险、银行帐户管理以及公共,事业性收费管理（如电表卡、煤气卡、加油卡等）。,自93年智能卡发行以来，我国,IC,卡发行量,在逐步提升，平均年增加率超出100。,物流信息化技术及其设备,第31页,4）智能卡组成,智能卡(,Smart Card),普通指一张给定大小塑料卡片，上面封装了集成电路芯片，用于存放数据。,智能卡(,Smart Card),包含三个部分：塑料基片(有或没有磁条)、接触面、集成电路。,物流信息化技术及其设备,第32页,5）智能卡标准,ISO7816,ISO7816,是最为人知智能卡标准。我国已采取其第一、二、三部分为中国家标准准。此标准主要是定义了塑料基片物理和尺寸特征（7816/1），触点尺寸和位置（7816/2），信息交换底层协议描述（7816/3)。7816/4叙述了跨行业命令集。,CEN,CEN,专用于电子钱包标准（,TC224，WG10）。,它描述了卡数据和指令，以及相关交易和应用。,EMV,EMV,是世界主要信用联合体,Visa，Master card,和,Europay,创建于1993年，于1996年修订完成。它定义了银行用,CPU,卡协议、数据和指令。提供了除卡内部保护机制之外附加安全办法。,物流信息化技术及其设备,第33页,ETSI,ETSI,是用于欧洲数字蜂窝通信标准。现已得到欧洲,全部移动通信网支持，它将在世界范围内深入扩大影响。,SET,SET,是用于电子商务标准，是“安全电子交易”（,Secure Electronic Transaction),缩写。此标准是由,Visa,和,Mastercard,共同制订。当前在,Internet,上使用极为,广泛，系统将向用户要求卡号和失效日期，然后信息被加密,合核实。值得注意是系统只检验卡有效性，而不判断使,用着正当性。,CSET,CSET,和,SET,是类似标准，由法国人制订。,CSET,是“芯片安全交易”缩写(,Chip-Secure Electronic,Transaction)，,面向法国银行,CPU,智能卡。该标准使用与,计算机连接小型读写器识别用户身份，用户需另输入密码,来进行交易。,CSET,和,SET,具备可互操作性。,物流信息化技术及其设备,第34页,6）智能卡分类,按照其组成结构,智能卡能够分为普通存放卡、加密存放卡、,CPU,卡和超级智能卡：,非加密存放器卡（,Memory Card）,加密存放器卡（,Security Card）,CPU,卡（,Smart Card）,超级智能卡,其内嵌芯片相当于普通串行,E2PROM,存放器，有些芯片还增加了特定区域写保护功效，这类卡信息存放方便，使用简单，价格廉价，很多场所可替换磁卡，但因为其本身不具备信息保密功效，所以，只能用于保密性要求不高应用场所。,加密存放器卡内嵌芯片在存放区外增加了控制逻辑，在访问存放区之前需要查对密码，只有密码正确，才能进行存取操作，这类信息保密性很好，使用与普通存放器卡相类似。,CPU,卡内嵌芯片相当于一个特殊类型单片机，内部除了带有控制器，存放器，时序控制逻辑等外，还带有算法单元和操作系统，因为,CPU,卡有存放容量大，处理能力强，信息存放安全等特征。所以，广泛用于信息安全性要求尤其高场所。,在卡上含有,MPU,和存放器并装有健盘、液晶显示器和电源，有卡上还含有指纹识别装置等。,物流信息化技术及其设备,第35页,按照数据读写方式,智能卡又可分为接触式,IC,卡和非接触式,IC,卡两类：,接触式,IC,卡,由读写设备触点和卡片上触点相接触，进行数据读写；国际标准,ISO7816,系列对这类,IC,卡进行了要求。,非接触式,IC,卡,与读写设备无电路接触，由非接触式读写技术进行读写（比如，光或无线电技术）。其内嵌芯片除了存放单元。控制逻辑外，增加了射频收发电路。这类卡普通用在存取频繁，可靠性要求尤其高场所。国际标准,ISO10536,系列阐述了对非接触式,IC,卡相关要求。,物流信息化技术及其设备,第36页,按照数据交换格式分类,串行,IC,卡,智能卡和外界进行数据交换时，数据流按照串行方式输入输出。当前应用中大多数,IC,卡都属于串行,IC,卡类，串行,IC,卡接口简单，使用方便，国际标准化组织为之专门开发了相关标准。,并行,IC,卡,与串行,IC,卡相反，并行,IC,卡数据交换以并行方式进行，由此能够带来两方面好处，一是数据交换速度提升，二是在现有技术条件下存放容量能够显著增加。相关厂商再者方面作出了探索，并有产品投入使用，但因为没有形成对应国际标准，大规模应用方面还存在一些问题。,物流信息化技术及其设备,第37页,物流信息化技术及其设备,第38页,
