关村坝大桥围堰施工专项方案.doc

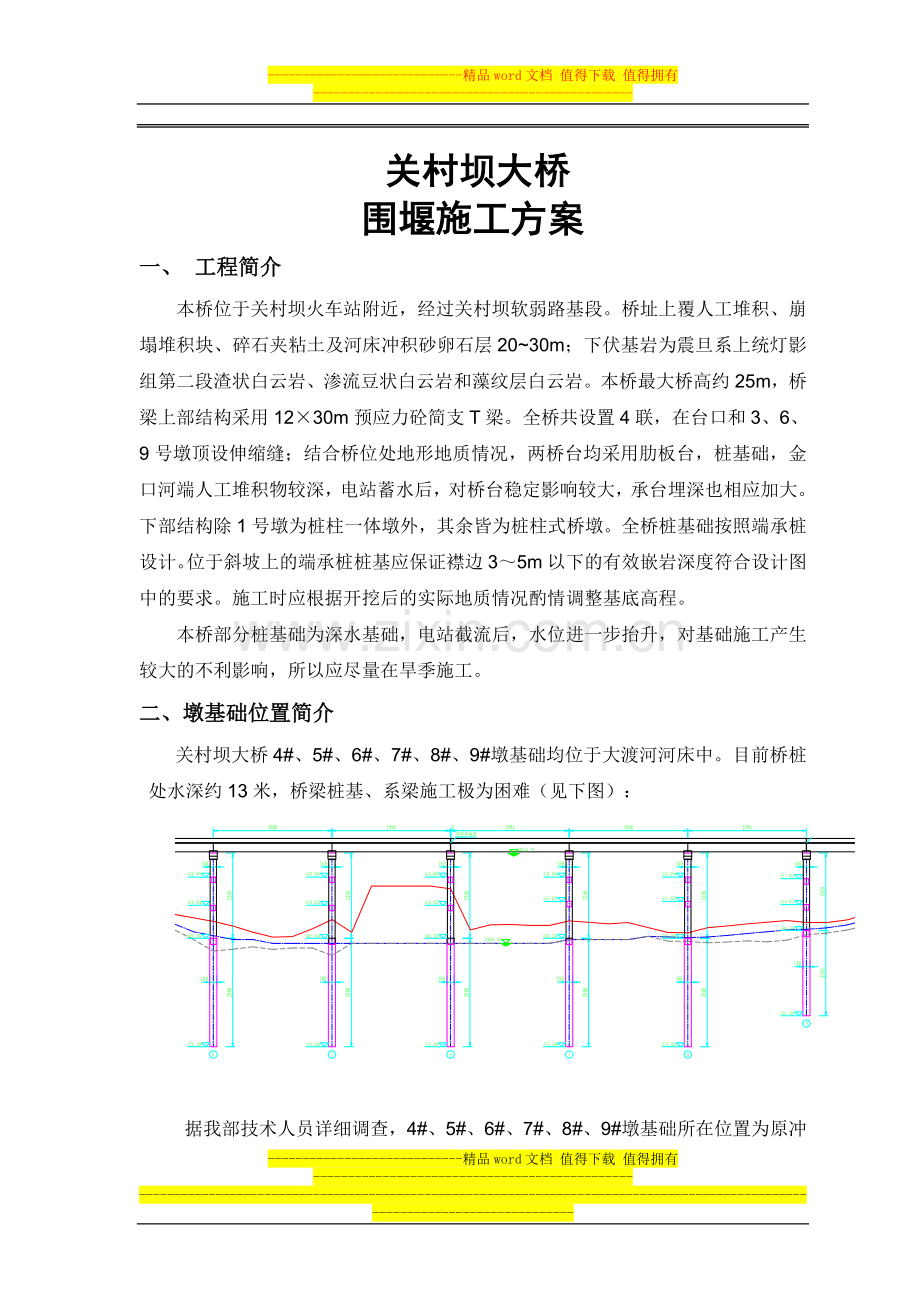

-精品word文档 值得下载 值得拥有-关村坝大桥围堰施工方案一、 工程简介本桥位于关村坝火车站附近，经过关村坝软弱路基段。桥址上覆人工堆积、崩塌堆积块、碎石夹粘土及河床冲积砂卵石层2030m；下伏基岩为震旦系上统灯影组第二段渣状白云岩、渗流豆状白云岩和藻纹层白云岩。本桥最大桥高约25m，桥梁上部结构采用1230m预应力砼简支T梁。全桥共设置4联，在台口和3、6、9号墩顶设伸缩缝；结合桥位处地形地质情况，两桥台均采用肋板台，桩基础，金口河端人工堆积物较深，电站蓄水后，对桥台稳定影响较大，承台埋深也相应加大。下部结构除1号墩为桩柱一体墩外，其余皆为桩柱式桥墩。全桥桩基础按照端承桩设计。位于斜坡上的端承桩桩基应保证襟边35m以下的有效嵌岩深度符合设计图中的要求。施工时应根据开挖后的实际地质情况酌情调整基底高程。本桥部分桩基础为深水基础，电站截流后，水位进一步抬升，对基础施工产生较大的不利影响，所以应尽量在旱季施工。二、墩基础位置简介关村坝大桥4#、5#、6#、7#、8#、9#墩基础均位于大渡河河床中。目前桥桩处水深约13米，桥梁桩基、系梁施工极为困难（见下图）： 据我部技术人员详细调查，4#、5#、6#、7#、8#、9#墩基础所在位置为原冲积土和堆积土，河内多年冲积而形成淤积河沙，经当地村民多年抽取河沙，形成低洼地带，现河道底部为堆积块石及基岩，下部水流踹急，形成回旋回水，施工较为困难。我部组织强有力的人员和设备，加紧施工，力争在汛期前完成桩基及系梁。三、施工方案本工程主要关键线路工程为桩基工程，该桥4#、5#、6#、7#、8#、9#桩均在大渡河内，需扎围堰施工，同时25月正处于旱季枯水期，正是施工的大好季节，因此，必须赶在汛期到来以前完成桩基和墩柱作业，否则，工期将推迟半年，要10月份以后才能施工。桩基施工的关键是先必须将围堰做成，拟安排在业主交地后，首先安排围堰施工，计划时间一个月，在围堰施工的同时，电力设施的安装，设备人员进场，作场平及临建设施，施工前的准备工作，一旦可以施工，及时投入施工阶段。桩基施工，优先施工河边桩基，汛期不影响施工的再围堰内桩基施工完后再行施工。本桥梁桩基计划4台冲击钻机，每台钻机15天钻一个孔，一个半月可完成河边12条桩基础。在5月份以前可以完成大渡河内几个桥墩的下部砼浇筑。四、具体施工方法1.围堰施工1.1围堰方案选用本工程中河床范围内6个桥墩位于水域，但是水深在5.512m范围内，孔桩施工平台有填土筑围堰、钢管桩施工平台等，综合比较后得出结论，钢管桩施工平台由于河道底部为基岩及块石，打设困难，稳定性较差，安全施工隐患较大，同时成本较高：填土筑围堰较其他方案资源丰富、工程成本节约，施工工期快等，在确保工期的条件下，安全稳定性有保障，因此孔桩施工平台全部采用土石围堰。围堰采用自卸汽车运土填筑。施工前，外侧先用6钢筋焊制钢筋笼，笼内置片石，（钢筋笼直径60-80cm，为便于吊放，按3-4m长一个制作）用吊车置于围堰外侧，然后内侧填筑土石，防止围堰垮塌及水流冲走。为保证后期系梁及墩柱施工，围堰填筑加宽至距离系梁外边34米。围堰从K7+820K8+000，全长180m,根据现场放样，围堰平均宽度为12m,考虑施工操作机机械设备施工，拟加宽2m，大渡河水深经测量12m,围堰外边坡按1：1.5考虑。围堰顶部超出平均水面以上2m，外侧采用两层砂袋码砌，保持围堰边坡稳定，防止水流冲刷。围堰体形成后施工桩基，桩基施工完成后，开挖系梁土方，再施工系梁台。（基础施工围堰示意图 见图）1.2 土石围堰施工工艺4#、5#、6#、7#、8#、9#墩直接填筑土石围堰，根据不同部位的水深及水流方向，围堰围成抛物线形状，如上图所示。围堰边坡外侧边坡为1：1.5。围堰内侧坡脚设一道1m1m的截水沟，截水沟坡度为1：1，截水沟所截水流通过集水坑排至堰外，为了不影响施工，用木板跨沟以作平台，沟顶距坡脚和系梁边沿都为1米。1.3围堰成型根据现场的实际情况,水位较深，围堰从两端向中间直接填堰，填筑顺序为中间粘土、两侧砂夹石、袋装粘土、外侧大块石、片石钢筋笼。围堰顶高程为606.3，高于常年平均蓄水水位（604.3m）2m。2. 围堰后地系梁施工桩基施工完成后，地系梁围堰开挖后，首先检查其渗水情况，必须进行堵漏处理。如果渗水不严重，应及时用填筑粘土进行堵漏修补，若渗水严重，采取高压悬喷防渗墙结合帷幕注浆法进行止水。围堰形成后开始抽水，围堰内侧坡面可能失稳开始滑坡，可插打竹竿或木方稳定坡面。然后对围堰内部进行基础处理。将堰内所有淤泥全部清除，挖至系梁底。如系梁处于水下，则采用周边袋装粘土堵水，集水井抽水，同时尽快对系梁底部进行砼封闭。，系梁围堰开挖成型后应立即对底面进行砂浆抹面，绑扎钢筋，支设系梁侧模，然后回填，以免系梁施工过程中，雨水冲刷堰体，从而造成跨坍事故。3. 围堰拆除（包括路堤）围堰使用完毕后（墩身砼达到70%强度时），即可拆卸：拆除方法：使用挖掘机边倒退边挖的施工方法拆除，挖掘的土石用自卸车运至规定的弃渣地点。清除堰底处河床上的淤泥杂物堆码沙土袋粘土填心抽水，防渗，加固施工堰内其余项目围堰拆除施工工艺流程五、施工工期本工程为保证汛期前完成桩基系梁工程，必须在2012年4月30日前完成水下桩基施工任务，为止具体施工日程安排如下：2012年2月1日-28日完成围堰的全部工作。六、应急预案本工程按计划工期，严格组织施工，但若发生不可预见的特殊情况，可能影响计划工期，特制定如下预案：1、汛期提前应急预案为了防止汛期提前，我部已将围堰顶面高程提高至比现行最高水位线高2米，即H=606.3米，保证施工安全。同时我部将密切关注天气变化，并采取相应办法，保证施工顺利进行。2.现场预备1000条砂袋，一但水位发生变化，及时对围堰加高处理。七、工期保证措施1、严格按预定的进度计划组织施工。2、保证施工机械按时进场，并完好率达100%，对机具油料现场储备充足。3、上足施工需要的技术熟练工人，严格按施工技术规范施工，做到一次成型，不返工，不窝工。4、系梁完工后，及时清理河道，对围堰填渣运至指定弃土场。本工程时间短，外界条件差，必须严格按施工计划安排施工，以确保计划的如期完成和实现。八、质量保证措施建立和健全质量保证体系和质量控制机构，质量管理由分部副总经理负责、加强工程质量管理，强化各层次质量责任制。建立以项目经理负责制的质量保证体系：项目经理部成立质量管理领导小组，质量执行机构由质检处负责。在项目部下设工程办专职质检员，施工队设专职质检员，各施工班组设兼职质检员，项目部设QC小组，形成一个TQC管理网络（见下“质量保证体系框图”）严格按我公司GB/T19001-2000质量手册和程序文件进行。实行五保证、四提高、三落实、二控制、一否决的管理体系，确保工程质量优良。1 工程质量的五保证（1） 思想保证：本着“始于教育”的原则，全面推行质量管理教育，树立全体职工的强烈质量意识。（2） 组织保证：实行公司、项目部、施工队三级管理，制定各部门、各岗位质量责任制，责任到人，分工负责，有条不紊。（3） 技术保证：技术交底到职工心中，技术指导深入现场，对上岗职工实行岗前培训，对关键工序安排有经验和责任心强的人员负责，实行分级、分岗位挂牌施工。严格按规范和图纸及作业文件施工。（4） 创优保证：制定创优目标，计划措施，层层分解到项目、到班组。以QC小组为中心，随时分拆质量动态，执行三检查（自检、互检、专检）制度，不断改进。（5） 经济保证：工、料、机落实到位，质管职责分明；奖惩制度分明，坚持执行工程质量的优劣同奖惩挂钩，同荣誉挂钩。2 工程质量四提高（1） 提高质量第一的观点：凡是施工方法、工期、成本等与质量发生矛盾时，必须强调质量第一。（2） 提高为用户服务观点：施工必须为业主负责，为人民负责，为国家负责。（3） 提高以预防为主的观点：狠抓“人、机、料、法、环”五大因素的落实和良好的协调循环。（4） 提高用事实和依据说话的观点：坚决杜绝凭印象、凭估计的野蛮施工，一切以试验、以事实客观规律办事，从而抓住主要矛盾，及时解决问题，使人信服质量的可靠性。3 工程质量三落实（1） 落实以工程质量为中心的项目经理责任制。（2） 落实每位职工对工程质量责、权、利的运用。（3） 落实职能部门的岗位责任制，特别突出优良的工作效率和工作效果。4 工程质量二控制（1） 在分项工程施工过程中，对每道工序实行监督控制，采取不定期专检作保证。（2） 对工程质量不稳定的工序，建立QC小组，对工程质量实行攻关控制，采取动态分拆，数据说话作保证。5 工程质量的一否决现场质量施工监督，把关控制人员要相对独立，不受外来干预，有职有权，特别能行使质量一票否决权。九、安全保证措施安全是企业的生命，是企业发展的保障。在施工生产中我公司全体员工将严格遵守如下安全管理措施，以确保安全生产无事故。1 统一安全的管理方针坚持“安全第一、预防为主”的国策。在计划、施工、检查上，坚持以安全为核心，渗透于生产的各个环节。2 安全管理模式以公司安全管理委员会为指导，项目经理为主管，工地专职安全员执行日常工作的安全管理网络，确保安全管理工作有序有效地进行在项目部成立以项目经理为第一责任人、总工程师为第二责任人的安全生产领导小组，负责生产过程的安全工作。3 职工的安全教育和管理在开工之前，由分部经理部牵头，施工队组织对进场职工进行安全规程教育，对关键工序的工作人员严格要求持证上岗。4 安全管理基本措施（1） 安全用电措施a. 采用通用的安全配电箱，实行一机一闸一漏电保护装置。主要配电箱均作接地以防止感应电伤人。b. 照明线路不能与动力线路混用。c.机械设备移位、电器检修时必须断电操作，严禁带电作业，并挂上警示牌。移位时须有专人指挥，专人照看电缆，防止电缆压坏损伤。d.移动电器修理电器由专业人员进行，非专业人员严禁操作。(2) 防火措施a. 食堂、宿舍及机料仓库均设置灭火器，特别是油库和炸药库。b. 冬季施工禁止用明火与电炉取暖。c. 施工现场、集料拌和场与生活区禁止乱拉电线。(3) 施工现场操作区防护措施a.各种机械的传动外露系统均设置封闭防护罩。b.大型机械移位多垫枕木、垫平枕木、垫牢枕木、搅拌机移位将进料斗用钢链锁牢。c. 吊机作业区严禁站人，靠近居区生活区的施工作业面在其周围用铁丝网与外界隔离。d.施工危险地段（包括场所）设相应的醒目标志和标语，严禁非作业人员进入施工危险地段。(4) 施工操作安全措施a. 严格执行各种安全操作规程和安全规章制度。b. 加强安全生产的宣传教育工作，做到“人人讲安全，事事讲安全，时时讲安全”。c. 执行岗位责任制，加强特种作业人员的上岗培训。d. 施工作业人员，一律配戴好安全带、安全帽。e.机械设备在使用前须全面检查消除一切事故隐患。f. 严格执行公安部门有关爆破作业的规定，健全火工用品的申报、运输、进库、保管、领料、使用、清点回收和核查销帐等制度。g河边施工人员必须着救生衣。(5 )交通安全措施各路段车辆出入口由专人指挥、避免施工路段交通事故的发生；重型运输机械的施工通道要及时养护，避免车辆倾覆。(6) 夜间施工安全措施施工作业面的照明要有足够的高度；施工人员安排合理，不能过度疲劳；石方爆破作业禁止在夜间进行。(7) 现场安全措施a. 由项目安全员叶文建在施工现场巡视进行监督。b. 在距施工作业区以外30m设置各种警示标志标牌，并用塑胶彩带设置警戒区。第七章 环境保护措施 保护环境，人人有责。环境保护是社会的公益事业，加强环境保护，维护生态环境，是施工企业义不容辞的义务和责任。所以我联营体在本标段施工着重体现出“创益一方，环保一方”，特制订出环境保护措施：1 、全体员工上下齐动员，认真学习环境保护法，切实贯彻环境保护法规，全体施工人员的环保意识。项目经理部成立环保组，会同有关部门组织环境监控、掌握环境状态，督促全体职工自觉做好环保工作，并认真接受业主和环保部门指导。2 、加强施工现场管理，坚持文明施工。遵守关于控制环境污染的法律和法规，采取必要的措施，防止施工中的燃料、油、沥青、废料、垃圾以及废气、废液等物质对河流、耕地的污染；防止扬尘、噪音等物质对环境的污染，采取科学方法，对周围环境的影响减到最低限度。 3、 熟悉文物保护法规。施工期发现文物要上报监理工程师，严禁移动和私藏，保护好现场，防止文物流失。4 、施工期间要保持良好排水状态，以免引起淤积和冲刷。雨季开挖基坑过程要注意边坡的防护，防止其垮塌。5 、施工中要采取有效的预防措施，防止在本工程施工中开挖或冲刷产生的材料对河流、灌溉水道或排水系统产生淤积或堵塞。临时排水系统应能最大限度地减少水土流失及对水文状态的改变。6 、保护绿色植被，尽量保护公路用地范围之外的现有绿色植被不被破坏。7 、由于当地气候干燥，施工期间，及时对施工现场（包括便道）洒水、使尘土飞扬减少到最低程度。运输易起尘的细料和松散材料时予以覆盖。8 、控制噪音，减少废气污染。施工要尽量安排在白天，施工采用的施工机械，尽量减少噪音和排放废气量，严禁晚间施工干扰周边居民休息。9、 处理好污水和垃圾，设便水池和非便水池，池四周抹水泥砂浆层，避免渗漏，顶盖加封，定期清理。垃圾集中堆放，定期定点清除。 10、 加工场、生产车间和拌和场在可能情况下，要远离人口稠密区，避免“三废”对周围环境的污染。 11 、工程竣工后认真清理沿线杂物，拆除临时建筑，恢复原有地貌，并将垃圾弃至指定地点，做到干净利落，文明退场。 中水八局枕头坝电站S306线工程 II合同段项目经理部 2012年1月6日-精品word文档 值得下载 值得拥有-
