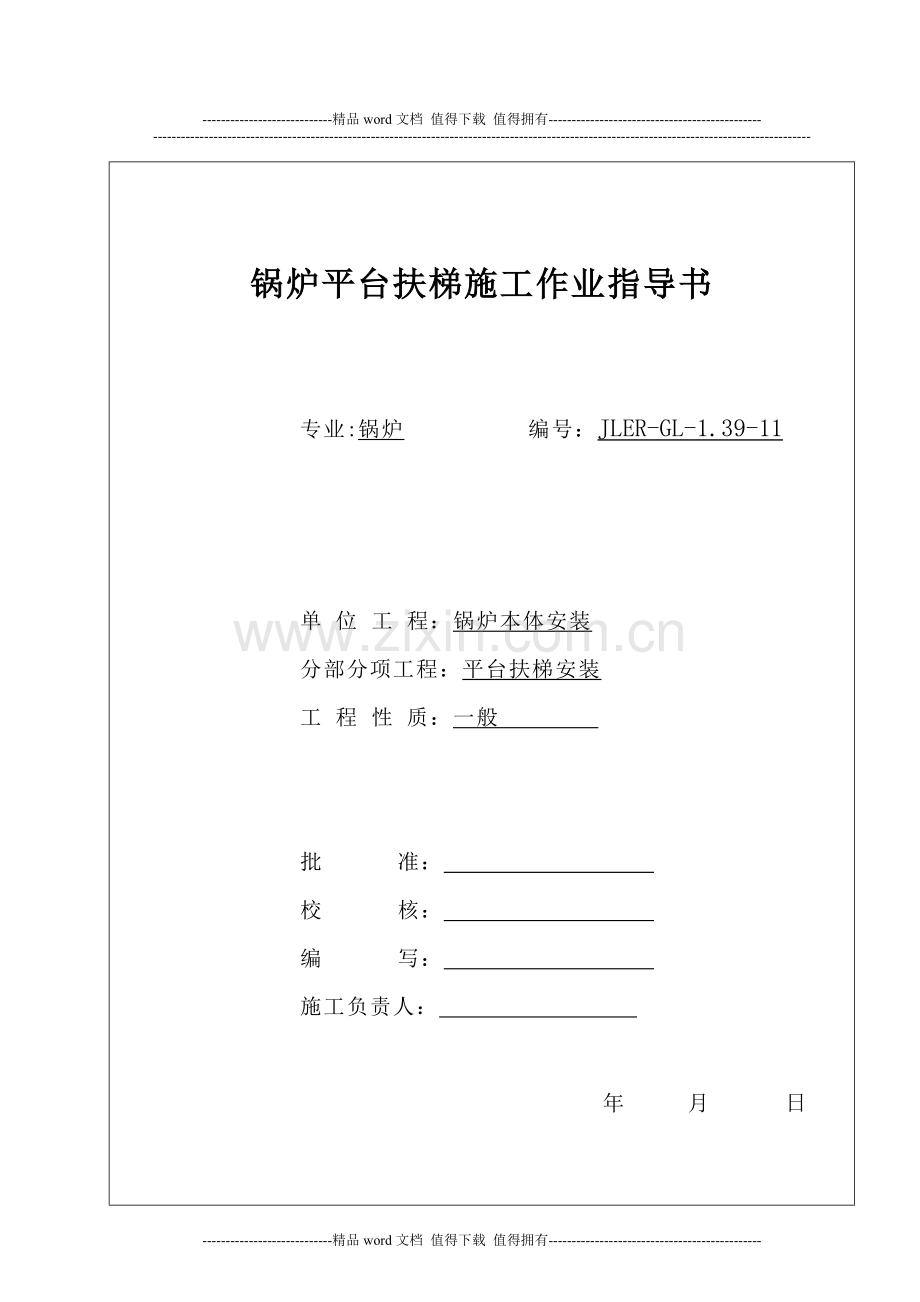

----------------------------精品word文档 值得下载 值得拥有---------------------------------------------- ---------------------------------------------------------------------------------------------------------------------------------------------- 锅炉平台扶梯施工作业指导书 专业:锅炉 编号:JLER-GL-1.39-11 单 位 工 程:锅炉本体安装 分部分项工程:平台扶梯安装 工 程 性 质:一般 批 准: 校 核: 编 写: 施工负责人: 年 月 日 施 工 作 业 指 导 书 第 1 页 (副)总工程师 签字:                    年  月  日 安全监察部: 签字:          年  月  日  技质部:             签字: 年  月  日  施 工 作 业 指 导 书 第 2 页 一、编制说明: (1)工程概况及工程量 1、工程概况 1. 热电二厂工程采用哈尔滨锅炉厂生产的HG-670/13.7-YM9型 锅炉,锅炉采用单汽包自然循环、悬吊式结构N型布置、集中下降管、一次中间再热、固态排渣。预热器分三层布置在尾部竖井内,其作用是利用烟气的余热加热空气,回收排烟的余热降低排烟的损失,提高空气温度,改善燃烧条件,强化传热。 2 施工图、厂家技术文件名称 2.1 HG-670/13.7-YM9型锅炉安装说明书 2.2锅炉厂平台扶梯施工图 3 执行技术规范、标准 3.1《电力建设安全工作规程》 DL5009.1-2002 3.2《电力建设安全健康与环境管理工作规定》 2002-01-21实施 3.3《火电施工质量检验及评定标准》 锅炉篇(1996年版) 3.4《电力建设施工及验收技术规范》 锅炉机组篇DL/T5047-95 4 设备、材料及人员准备情况 4.1设备到货并清点完毕、组合架搭设完毕满足施工要求。 4.2人员配置奇全、分工明确、工器具准备齐全。 5 施工用主要机器具 5.1 DBQ 3000塔机 1台 5.2 180T履带吊 1台 5.3水准仪 一级 1台 校验合格,标识明显 5.4钢盘尺50米 3把 校验合格,标识明显 5.5玻璃管水平仪 1套 施 工 作 业 指 导 书 第 3 页 序号 名称 规格 单位 数量 序号 名称 规格 单位 数量 1 千斤顶 32t 台 1 13 电焊带 铜芯 米 300 2 千斤顶 8t 台 2 14 氧气表 块 4 3 紧丝 个 10 15 乙炔表 块 4 4 大锤 50镑 把 2 18 枕木 根 40 5 大锤 8磅 把 2 19 切割器 台 2 6 钢丝绳 φ17.5 米 30 20 割把 把 2 7 焊机 台 2 21 角向砂轮 台 1 8 台式砂轮 台 1 22 四芯套橡电缆 米 300 9 交流电焊机 台 6 23 二芯线 米 100 10 剪板机 台 1 11 氧气带 盘 5 12 乙炔带 盘 5 (6)劳动力组织 工种 铁工 焊工 起重 架子工 人数 12 10 3 4 (7)要求进度 满足吊装需要。 (8)其它必要的说明 无 二、安全、文明施工措施: (1) 安全施工技术措施 严格按《电力建设安全工作规程》上的规定进行施工,工器具严格执行其操作规程,遵守上级部门颁发的有关安全文件,施工人员经安全措施交底后方可施工。 序号 预防事件 产生原因 防范措施 1 物体打击 未正确佩戴安全防护用品 1.进入施工现场必须正确佩戴安全防护用品,不准穿拖鞋、塑料底鞋和高跟鞋,施工时裤角扎紧。 2.打锤时严禁戴手套,两人不得面对面站立并应避开头部。 施 工 作 业 指 导 书 第 4 页 序号 预防事件 产生原因 防范措施 2 物体打击 构件翻倒伤人 施工时做到三不伤害,各种构件摆放平稳,抬放材料时口令一致,使用的各种工器具要经常检修。 3 构件组合焊定位不牢 所有构件组合时定位焊必须点焊牢固,长度不小于30MM。 4 构件摆放拼装不牢 构件移动翻身时,撬杠支点应垫稳,滚动前方不得站人。 5 照明不足 夜间施工应有足够的照明。 6 触电 电气设备无接地、漏电保护器 施工平台、电气设备必须有安全接地措施,电气设备及电缆线有良好的绝缘性,要安装漏电保护器。严禁多台电焊机串联接地。 7 私接电线 不准私自接拉电源线,不准将电源线挂在刀闸上,由电气人员接通。 8 私自检修电气设备 当电气设备出现故障时应由电气人员检修,不得乱接乱动。 9 雨天露天使用电气设备 雨天禁止露天使用电气设备。 10 电线破损,把线焊线接头不牢 发现电源线破损及时处理,焊机把线、二次线与焊机的接线柱连接好并用螺栓固定。经常检查是否有破损和裸露部位。 11 烧烫伤 氧、乙炔使用方法不当 氧、乙炔瓶相距8米以上,距离火源10米以上,乙炔瓶不得放倒使用,必须装回火器;严禁垂直运输时混吊;严禁用氧气吹扫衣物;严禁用氧乙炔照明;点燃割炬时切勿对人;不得将气瓶与带电体接触;瓶内气体不得用尽。 施 工 作 业 指 导 书 第 5 页 序号 预防事件 产生原因 防范措施 12 烧烫伤 氧、乙炔使用方法不当 氧气管和乙炔管不得混用;不得将重物压在软管上,防止金属焊渣掉在软管上;不得使用有鼓包、裂纹或漏气的橡胶管。 13 弧光辐射 进行埋弧焊时防止因焊剂中断引起的弧光辐射,戴好防护用品。 14 割炬使用不当 使用前检查各连接处和各气阀的严密性,点火时先开乙炔阀,后开氧气阀。连续作业过热时应用水冷却,因堵塞而发生爆鸣时应立即停用。 15 防护用品使用不当 正确使用各防护用品。 16 电动工具伤害 使用方法不当 使用各种电动工具必须严格遵守操作规程,不得使用无保护罩的工具。两人不得同时使用同一砂轮片,不得在砂轮片的侧面打磨工件。当砂轮片的有效半径小于原半径的1/3时必须更换。不得将受潮的感染力片自行烘干。 17 未关闭电源 各种电动工具使用后必须关闭电源。 18 电动机具过热 连续使用电动工具,升温超过60度时应停机。 19 起重伤害 无证上岗 吊车指挥人员和司机必须持证上岗。不得擅自离开工作岗位。 20 指挥信号不明,配合不默契 起重指挥和司机必须密切配合,指挥信号明确。 21 违章作业 严格遵守“安全十不吊”,严禁同时操作三个动作,在接近额定载荷时不得同时操作两个动作。起重物下严禁通过、逗留,不得在行车轨道上站立或行走。 施 工 作 业 指 导 书 第 6 页 序号 预防事件 产生原因 防范措施 22 起重伤害 违章作业 电气装置突然跳闸应查明原因后再合闸。吊物未到位前不得靠前扶正,吊物到位稳固后方要松钩。钢丝绳不得与吊物的棱角直接接触,应垫上半圆管。使用手斤不落时人不得站在斤不落的正下方。 23 无可靠接地 龙门吊应有可靠的接地和避雷装置。 24 零配件损坏 千斤顶、斤不落使用前应检查吊钩、链条、传动装置及刹车液压装置是否良好,有无变形,链条直径磨损量达15%时严禁使用。起重链不得打扭或拆成单股使用,不得增加人数猛拉,严禁超负荷使用。 25 火灾事故 吸烟 施工现场严禁吸烟,坚决消灭五头。 26 金属飞溅物 进行切割焊接工作时,场所周围10米范围内不得有易燃易爆物品,防止金属飞溅物引起火灾。 27 易燃易爆物品放置不当 休息室内严禁放置易燃易爆物品,下班前仔细检查火情隐患,无误后方可离开。易燃易爆物品要设专人、专库保管。 28 气瓶使用不当 气瓶使用时要直立放置,不得卧放。 29 明火照明 在施工现场严禁使用明火照明。 30 高处坠落 身体状况不好 高处作业人员必须经身体检查合格后方可进行工作,有不宜从事高处作业病症的人员不得参加高处作业。 31 未正确使用安全防护用品 高处作业人员必须正确气扎好安全带,并把保险钩挂在上方安全绳或其它牢固可靠的地方。 施 工 作 业 指 导 书 第 7 页 序号 预防事件 产生原因 防范措施 32 高处坠落 脚手架质量有问题 高处作业必须由专业人员搭设牢固可靠的脚手架,杜绝一块板现象,并且搭设牢固的护栏,在工作前仔细检查脚手架的质量是否有问题,如发现问题及时处理, 33 习惯性违章 高处作业人员不得坐在平台、孔洞边缘,不得骑在栏杆上或站有栏杆外工作;上下梯子时必须使用速差防坠器;不许无任何措施而在梁上行走。 34 照明不足 夜间施工必须有足够的照明。 35 气候不好 六级及六级以上大风、雨雪天气停止露天高处作业或采取防滑措施。 36 机械伤害 未按操作规程操作 要严格按照操作规程使用机械,机械正常运转时操作人员不得离开工作岗位。如出现异常现象必须停机处理。机械运转时严禁用手触摸其转动、传动部分,或直接调整皮带、进行润滑等。使用剪板机时钢板应平稳。严禁剪切超过规定厚度的钢板,或剪切压不住的窄钢板。 (2)文明施工技术措施 1、对所有参加施工的人员进行文明施工教育,提高全员的文明施工意识,让每一位施工人员意识到文明施工是一个施工队伍的精神风貌,是安全施工的可靠保证。 2、明确划分文明施工责任区域,把文明施工落实到每个人的头上。 3、施工现场要保持清洁,做到工完、料净、场地清,违章者进行罚款处理。 4、电焊工每人一个电焊条筒,及时回收电焊条头,打扫药皮。 5、各种设备、材料按指定地点摆放整齐、成行成线。 6、施工现场的废弃物不许乱扔,应存放在指定的垃圾箱内。 施 工 作 业 指 导 书 第 8 页 7、铁工做到工完料净场地清,及时把废料头、氧化铁等收回废铁堆。 8、起重工把材料、半成品、成品摆放整齐,并设标识,注明名称、品种、规格等。 (3)环保技术措施 序号 环境因素 环境影响 措施 1 噪声排放 人体伤害 达标排放 2 废气排放 污染大气 达标排放 3 焊渣处理 污染环境 回收到指定地点 4 废料处理 污染环境 回收到指定地点 5 垃圾处理 污染环境 排放到指定地点 6 废油排放 污染土壤 达标排放 7 油漆污染 人体伤害 污染土壤 穿防护服、戴面具 专人监控,放置到指定地点 8 尘土飞扬 污染大气 经常性洒水 9 焊条(丝)头 污染环境 销售到指定地点 10 焊渣飞溅 人体伤害 穿防护服 11 烟尘 污染大气 戴面具   施 工 作 业 指 导 书 第 9 页 三、施工技术措施或施工程序、操作方法: 1. 设备管理 按图纸编号对所到部件进行清点、检查、验收及编号,并将缺陷做好记录;将平台各部件按层次进行摆放。 2.平台扶梯安装施工流程图: 平台钢格板铺设 ↓ 平台、扶梯、栏杆安装 ↓ 栏杆弯头连接 ↓ 栏杆的对接口打磨 ↓ 整体工艺修整及油漆 ↓ 验收 3.平台扶梯安装使用注意事项 3.1 安装和使用时,平台上荷载不得超出允许值,检修平台:4KN/m2 (如预热器、燃烧器、锅筒处),普通平台及扶梯:2.5KN/m2,不得使用平台栏杆起吊物件。 3.2 当发现平台扶梯与锅炉其它设备(如管道、风道或其它辅机等)有布置矛盾时,不得随意决定更改平台扶梯,应与有关设计部门联系协商解决。 3.3 不得随意在钢格板上敲打和冲击,以防止损坏钢格板。 3.4 不得在钢格板上直接堆放尺寸<30mm的小零件,以免坠落,造成意外事故。 3.5 平台安装后应进行打磨,并涂防腐漆 施 工 作 业 指 导 书 第 10 页 4 钢格板和花纹钢板安装 在行走的平台框架通道上均要铺设钢格板或花纹钢板 4.1 钢格板应严格按钢格板布置图铺设,钢格板铺设后应保证格栅在同一直线上。 4.2 同一方向上的钢格板应按图一次铺满并调节好各钢格板间隙(一般<10mm=后再花焊定位。 4.3 现场切割钢格板时用切割片切割,严禁用火焊切割,切割后加焊包边扁钢。 4.4 花纹钢板铺好后,应在反面与支撑型钢花焊定位,花纹钢板间接缝处应对接焊接。 5 栏杆及弯头安装 栏杆分平台栏杆和扶梯栏杆: 1) 台栏杆每片长6米,由栏杆、栏杆柱及挡脚板组成,组装好后出厂; 2) 扶梯栏杆由栏杆和栏杆柱组成,根据扶梯大小按照图纸进行装配。 栏杆安装范围:除楼梯口和离炉壁或其它设备壁面距离<200mm以外,钢格板及花纹钢板的铺设范围周边均应安装栏杆及围板。 弯头安装:栏杆间通过弯头连接成完整的栏杆圈。要求焊接接头牢固,且易于打磨平整,弯头连接要过渡圆滑,合理美观又具有安全感。 5.1 平台四周转角用90度弯头连接,连接焊缝突出管面高度≤2mm,焊缝焊后用角向磨光机进行打磨且光滑过渡。 5.5 栏杆片安装时需保证各层间立柱在同一垂线上,围板必须保证平直高度一致,转角处呈棱边,不准圆滑过渡。 6 扶梯安装 扶梯安装角度符合图纸要求,并保证每个踏步水平度,扶梯的具体定位尺寸可根据现场实际情况进行调整。 6.1 安装前检查扶梯踏步与侧板的螺栓连接情况。 7平台、扶梯、栏杆的整体工艺修整: 平台扶梯安装及保温施工结束后对其进行全面检查;对安装过程中造成的栏杆弯曲、围板变形进行恢复,并将与其它设备相碰处进行修复加强。最后进行整体打磨,涂刷防绣漆 施 工 作 业 指 导 书 第 11 页 四、附图:记录、设计变更、缺陷处理鉴定(填写以数据为主,设计变更、设备缺陷处理可填写名称和签证编号) 施 工 作 业 指 导 书 第 12页 五、质量标准与质保措施(质量标准根据“规范”、“验标”、和制造厂技术质量要求填写;质保措施主要填写保证质量的具体措施、特殊质保要求以及奖罚指标) (一)质量标准: 工序 检验指标 单位 质量标准 检验方法和器具 合格 优良 平台梯子组合安装 平台标高误差 毫米 ±10 按《验标》锅炉篇附录I第2条规定检测平台四角位置 平台托架不水平度 毫米 ≤2‰长度 两托架间水平按验标锅炉篇附录I第3条规定检测根部托架本身用水平尺检测 两平台连接高低差 毫米 ≤5 用钢板尺检测两点 平台与立柱 中心线偏差 毫米 ±10 拉线,用钢板尺检测纵向、横向两个方位,每个方位检测两处 栏杆围板安装 栏杆 柱子 不垂直度 毫米 ≤3 用水平尺检测 柱距 间距均匀符合设计 用钢尺检查 横杆不平直度 毫米 ≤10 在互成90两个方位拉线用钢尺检测 栏杆接头 光洁无毛刺 观察 围板安装 平直、无明显 凹凸不平 观察 焊接 符合《验标》焊接篇 (二)质保措施: 1. 施工前编制严密合理的施工作业指导书,每个施工人员必须掌握施工技术要求及施工程序。 2. 建立质量奖罚制度和质量反馈体系。 施 工 作 业 指 导 书 第 13 页 3. 开工前组织施工人员熟悉图纸,明确施工程序,交流施工经验,学习有关技术规范 和质量标准。 4. 当平台扶梯与其它设备相碰时,严禁随意切割;应经有关人员同意后方可进行施工。 ----------------------------精品word文档 值得下载 值得拥有----------------------------------------------
