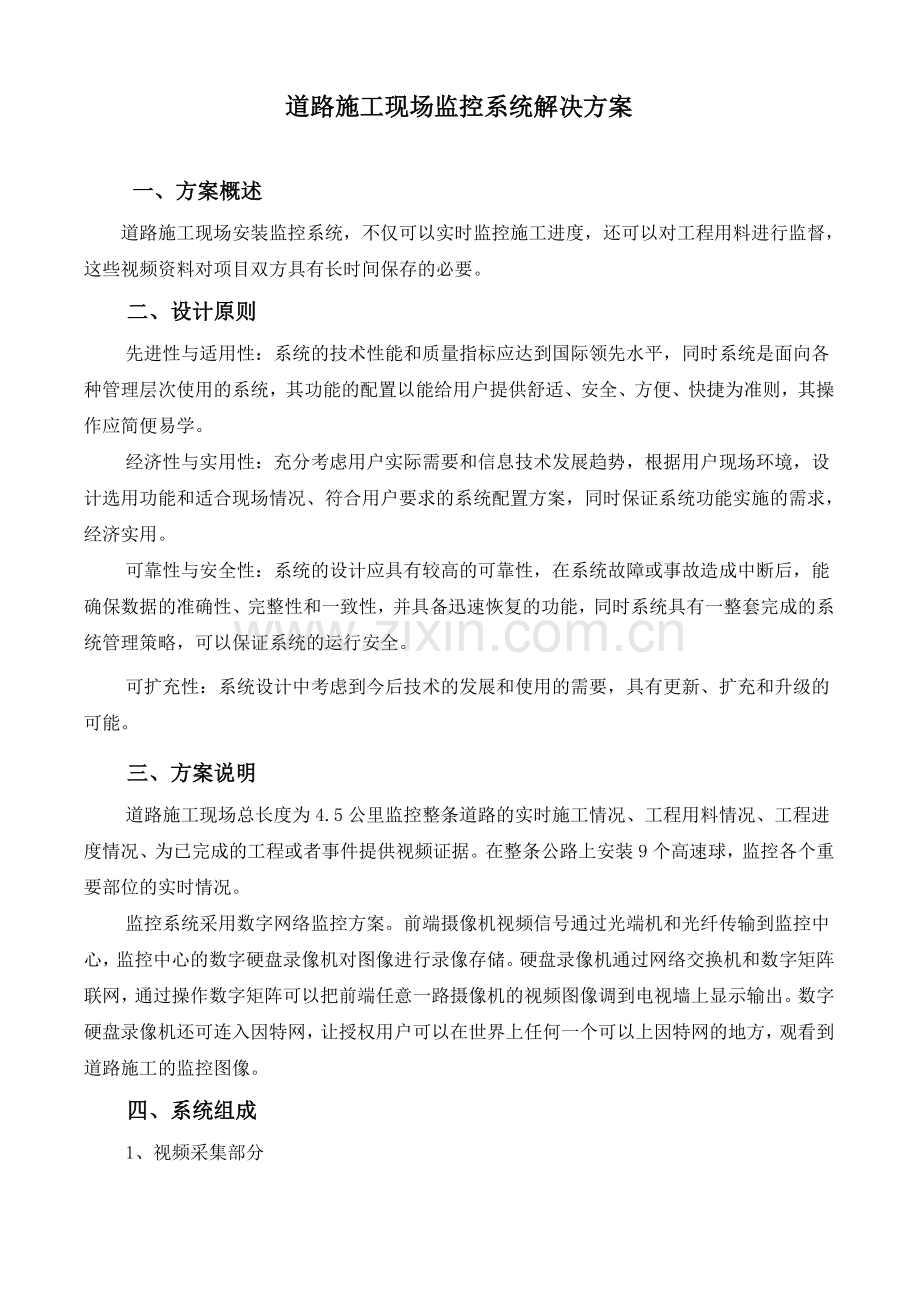

道路施工现场监控系统解决方案

一、方案概述
道路施工现场安装监控系统，不仅可以实时监控施工进度，还可以对工程用料进行监督，这些视频资料对项目双方具有长时间保存的必要。
二、设计原则
先进性与适用性：系统的技术性能和质量指标应达到国际领先水平，同时系统是面向各种管理层次使用的系统，其功能的配置以能给用户提供舒适、安全、方便、快捷为准则，其操作应简便易学。
经济性与实用性：充分考虑用户实际需要和信息技术发展趋势，根据用户现场环境，设计选用功能和适合现场情况、符合用户要求的系统配置方案，同时保证系统功能实施的需求，经济实用。
可靠性与安全性：系统的设计应具有较高的可靠性，在系统故障或事故造成中断后，能确保数据的准确性、完整性和一致性，并具备迅速恢复的功能，同时系统具有一整套完成的系统管理策略，可以保证系统的运行安全。
可扩充性：系统设计中考虑到今后技术的发展和使用的需要，具有更新、扩充和升级的可能。
三、方案说明
道路施工现场总长度为4.5公里监控整条道路的实时施工情况、工程用料情况、工程进度情况、为已完成的工程或者事件提供视频证据。在整条公路上安装9个高速球，监控各个重要部位的实时情况。
监控系统采用数字网络监控方案。前端摄像机视频信号通过光端机和光纤传输到监控中心，监控中心的数字硬盘录像机对图像进行录像存储。硬盘录像机通过网络交换机和数字矩阵联网，通过操作数字矩阵可以把前端任意一路摄像机的视频图像调到电视墙上显示输出。数字硬盘录像机还可连入因特网，让授权用户可以在世界上任何一个可以上因特网的地方，观看到道路施工的监控图像。
四、系统组成

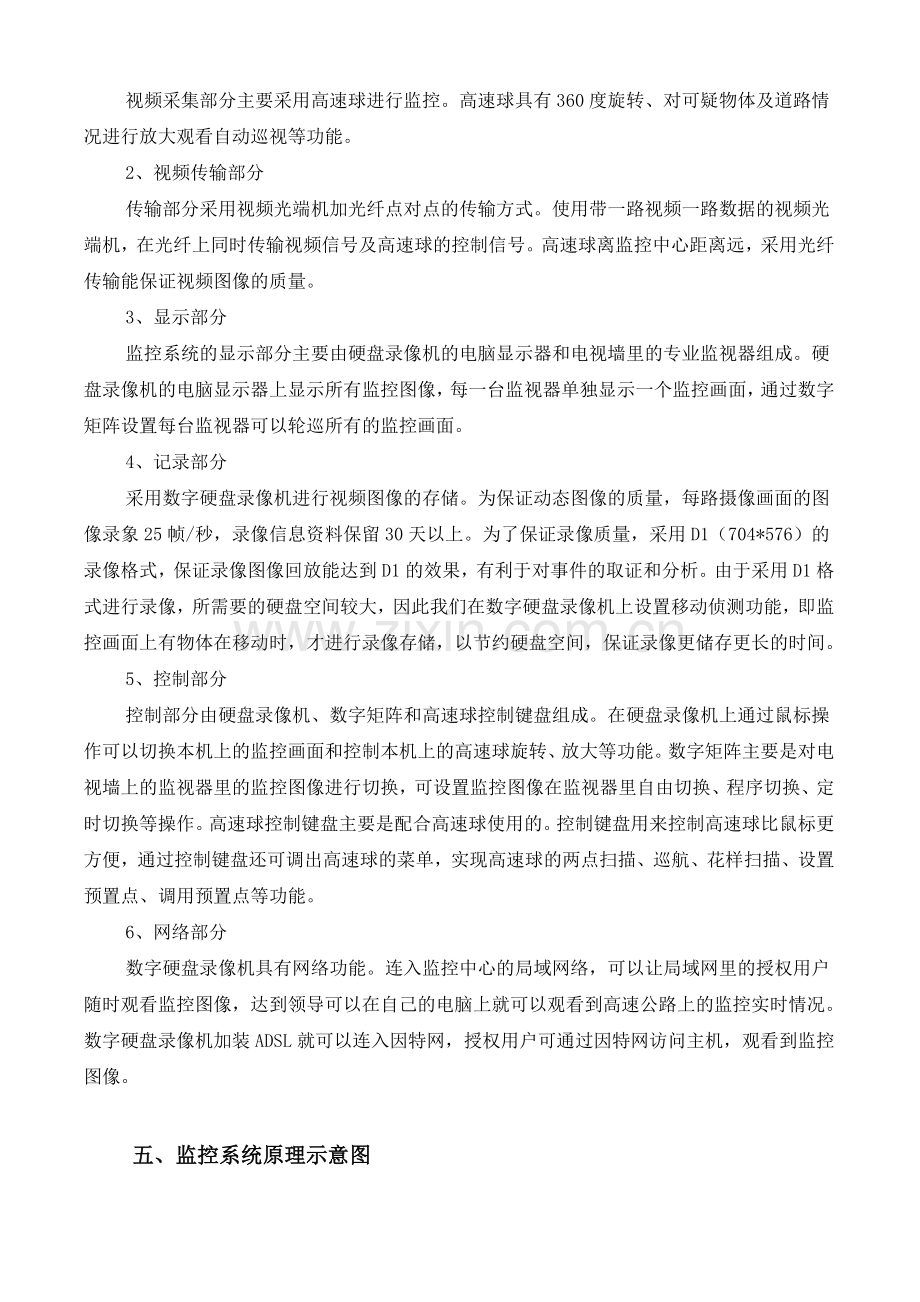

1、视频采集部分
视频采集部分主要采用高速球进行监控。高速球具有360度旋转、对可疑物体及道路情况进行放大观看自动巡视等功能。
2、视频传输部分
传输部分采用视频光端机加光纤点对点的传输方式。使用带一路视频一路数据的视频光端机，在光纤上同时传输视频信号及高速球的控制信号。高速球离监控中心距离远，采用光纤传输能保证视频图像的质量。
3、显示部分
监控系统的显示部分主要由硬盘录像机的电脑显示器和电视墙里的专业监视器组成。硬盘录像机的电脑显示器上显示所有监控图像，每一台监视器单独显示一个监控画面，通过数字矩阵设置每台监视器可以轮巡所有的监控画面。
4、记录部分
采用数字硬盘录像机进行视频图像的存储。为保证动态图像的质量，每路摄像画面的图像录象25帧/秒，录像信息资料保留30天以上。为了保证录像质量，采用D1（704*576）的录像格式，保证录像图像回放能达到D1的效果，有利于对事件的取证和分析。由于采用D1格式进行录像，所需要的硬盘空间较大，因此我们在数字硬盘录像机上设置移动侦测功能，即监控画面上有物体在移动时，才进行录像存储，以节约硬盘空间，保证录像更储存更长的时间。
5、控制部分
控制部分由硬盘录像机、数字矩阵和高速球控制键盘组成。在硬盘录像机上通过鼠标操作可以切换本机上的监控画面和控制本机上的高速球旋转、放大等功能。数字矩阵主要是对电视墙上的监视器里的监控图像进行切换，可设置监控图像在监视器里自由切换、程序切换、定时切换等操作。高速球控制键盘主要是配合高速球使用的。控制键盘用来控制高速球比鼠标更方便，通过控制键盘还可调出高速球的菜单，实现高速球的两点扫描、巡航、花样扫描、设置预置点、调用预置点等功能。
6、网络部分
数字硬盘录像机具有网络功能。连入监控中心的局域网络，可以让局域网里的授权用户随时观看监控图像，达到领导可以在自己的电脑上就可以观看到高速公路上的监控实时情况。数字硬盘录像机加装ADSL就可以连入因特网，授权用户可通过因特网访问主机，观看到监控图像。

五、监控系统原理示意图

六、系统功能
l          可在监控中心对所有的图像进行24小时实时监看。
l          可对所有监控图像进行本地录像，并有手动录像、报警录像、定时录像、移动侦测录像等多种方式选择。
l          本地回放功能：具有多种回放方式，可快速查找到需回放的录像。
l          远程控制：授权用户可远程录像及远程回放录像，还可下载录像资料。
l          具备视频图像隐藏和图像局部遮挡功能。
l          三个级别，999名操作人员登陆密码及相应的17种操作权限管理功能。
l          具备三次密码输入错误报警功能，DVR断电报警功能，系统故障报警功能，硬件看门狗（死机后自动重起）功能
l          文件自动存盘保护功能，确保录制中不因突然断电而丢失录制文件
l          高速球控制：可对高速球进行自动扫描、两点扫描、设置预置点、花样扫描等功能操作。
l          可在任意一部监视器上切换任意一路输入视频图像（包括单路和多路）；
l          在输入视频图像上叠加时间、日期、标志、状态等字符；
l          通过编程，可实现成组切换、自动切换、定时切换功能；
l          远程登录访问（Modem/LAN）具有完善的网络功能，可通过LAN、PSTN、ISDN等链路实现远程监控、回放、控制功能，
l          定时自动激活功能，可设定高速球空闲一段时间后，自动调用预置点或启动自动巡航、花样扫描、自动扫描和显示区域。
方案报价
一、 安装方案:
整条公路安装9个高速球，每个500米一个，一台16路的硬盘录像机。
二、 设备清单
序号
项 目
型号，参数
数量

1
硬盘录像机
16路H.264压缩算法
1台

2
高速球
1/4SONYccd彩色480tv线
9个

3
立 杆
包括防雷器
9根

4
光 纤
防水，抗干扰
4500米

5
电源线
4平方电缆线
4500米

6
硬 盘
希捷1000GB容量（可保存监控80天）
3块

7
19寸显示器
明基19寸宽屏液晶(台湾产，同时显示9个画面)
1台

8
14寸监视器
一个监视器显示一个监控点
9台

9
电脑一台
用于监控录像的下载、编辑、保存
1台

10
安装费
包括布线、监控的安装调试的人工费
----

11
施工费
挖地下线槽的人工费(土路)
4500米

12
增值服务
定期对设备进行检查、调试保证监控效果实时达到最佳状态，根据客户要求提供视频资料的下载、整理、保存服务。
12月

合计

以上价格不含税，开具增值税发票加收8%税点（税后：元）
