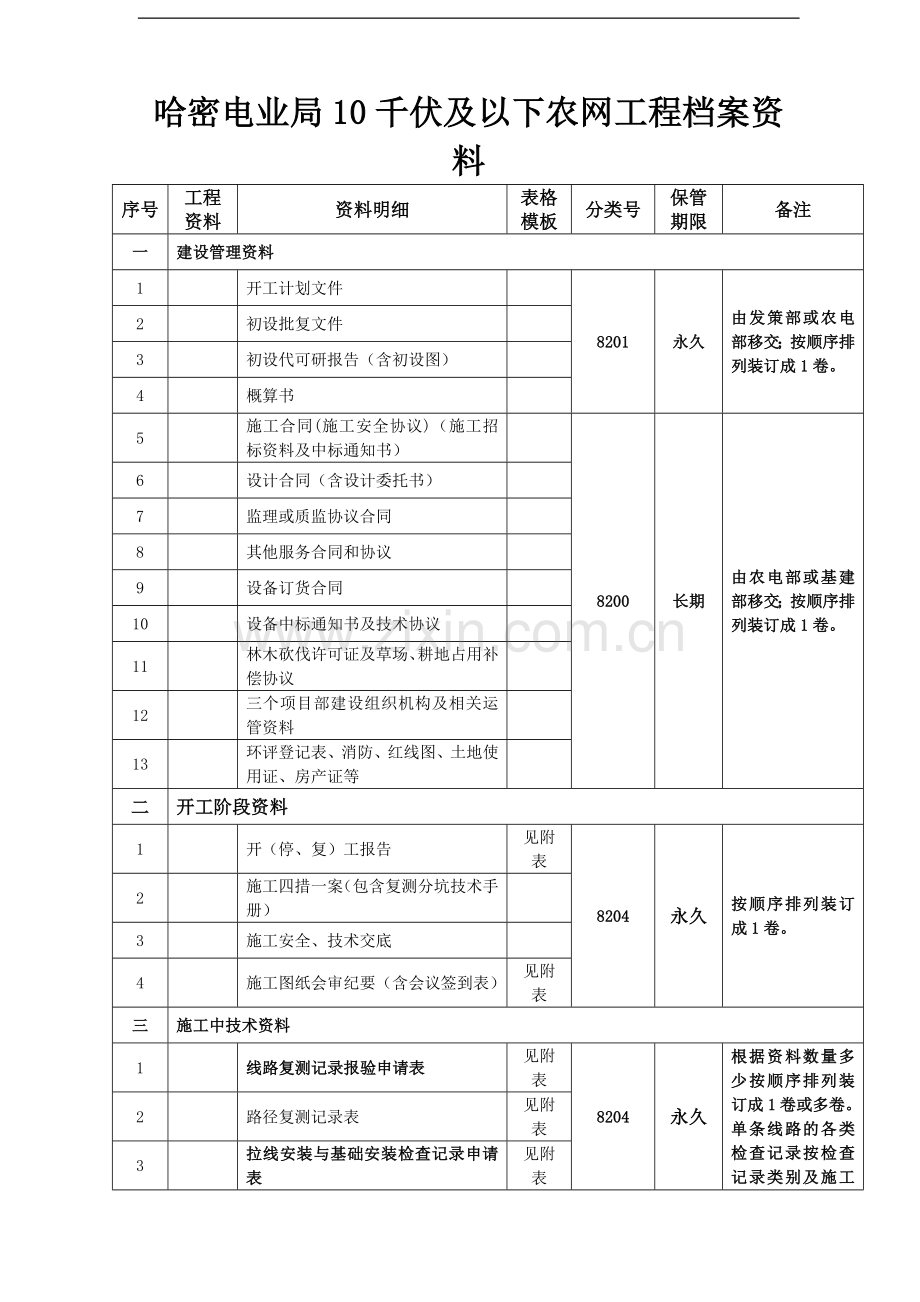

哈密电业局10千伏及以下农网工程档案资料
序号
工程
资料
资料明细
表格
模板
分类号
保管
期限
备注
一
建设管理资料
1

开工计划文件

8201
永久
由发策部或农电部移交；按顺序排列装订成1卷。
2

初设批复文件

3

初设代可研报告（含初设图）

4

概算书

5

施工合同(施工安全协议)（施工招标资料及中标通知书）

8200
长期
由农电部或基建部移交；按顺序排列装订成1卷。
6

设计合同（含设计委托书）

7

监理或质监协议合同

8

其他服务合同和协议

9

设备订货合同

10

设备中标通知书及技术协议

11

林木砍伐许可证及草场、耕地占用补偿协议

12

三个项目部建设组织机构及相关运管资料

13

环评登记表、消防、红线图、土地使用证、房产证等

二
开工阶段资料
1

开（停、复）工报告
见附表
8204
永久
按顺序排列装订成1卷。
2

施工四措一案（包含复测分坑技术手册）

3

施工安全、技术交底

4

施工图纸会审纪要（含会议签到表）
见附表
三
施工中技术资料
1

线路复测记录报验申请表
见附表
8204
永久
根据资料数量多少按顺序排列装订成1卷或多卷。单条线路的各类检查记录按检查记录类别及施工工序进行排列。
2

路径复测记录表
见附表
3

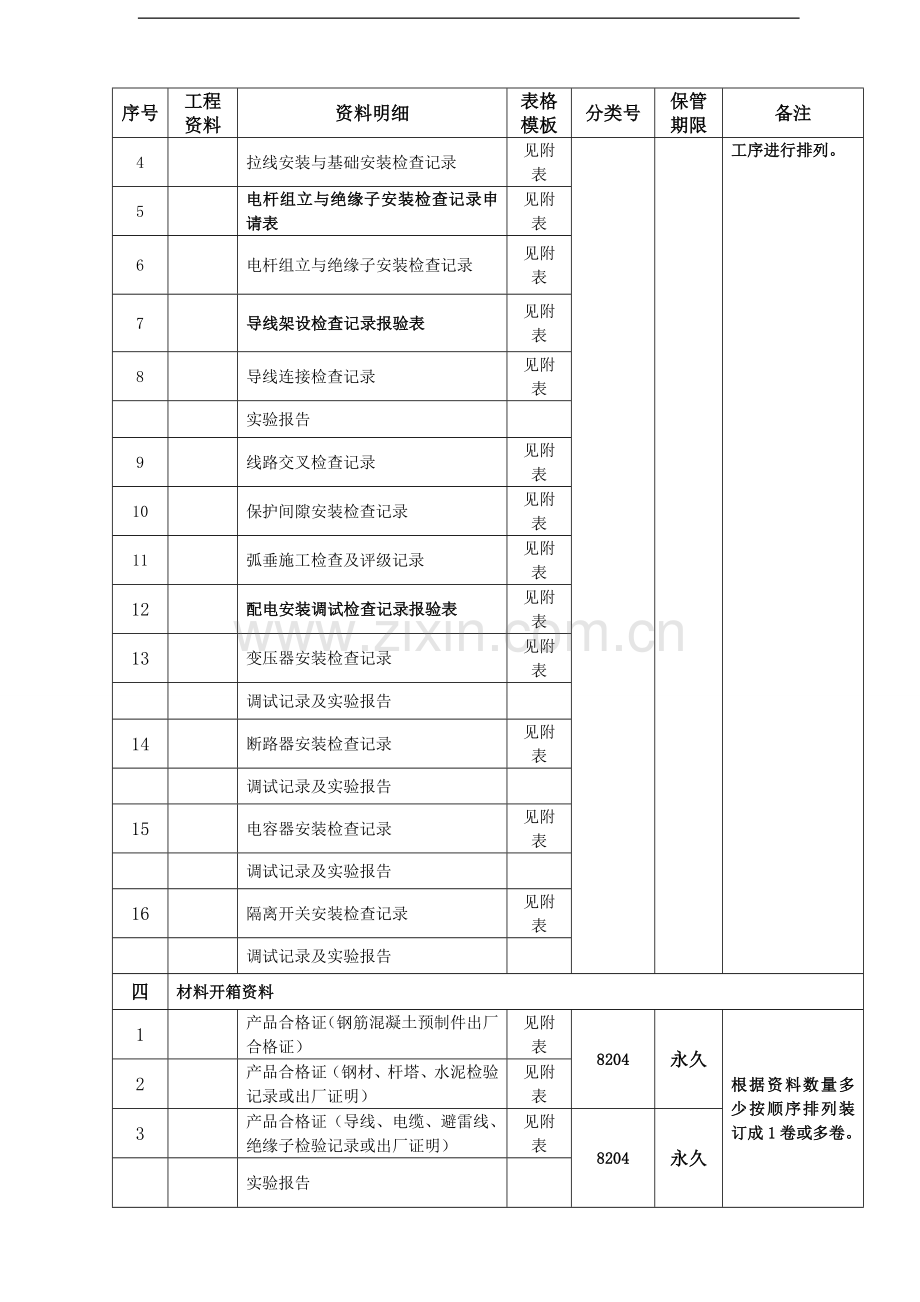

拉线安装与基础安装检查记录申请表
见附表
4

拉线安装与基础安装检查记录
见附表
5

电杆组立与绝缘子安装检查记录申请表
见附表
6

电杆组立与绝缘子安装检查记录
见附表
7

导线架设检查记录报验表
见附表
8

导线连接检查记录
见附表

实验报告

9

线路交叉检查记录
见附表
10

保护间隙安装检查记录
见附表
11

弧垂施工检查及评级记录
见附表
12

配电安装调试检查记录报验表
见附表
13

变压器安装检查记录
见附表

调试记录及实验报告

14

断路器安装检查记录
见附表

调试记录及实验报告

15

电容器安装检查记录
见附表

调试记录及实验报告

16

隔离开关安装检查记录
见附表

调试记录及实验报告

四
材料开箱资料
1

产品合格证（钢筋混凝土预制件出厂合格证）
见附表
8204
永久
根据资料数量多少按顺序排列装订成1卷或多卷。
2

产品合格证（钢材、杆塔、水泥检验记录或出厂证明）
见附表
3

产品合格证（导线、电缆、避雷线、绝缘子检验记录或出厂证明）
见附表
8204
永久

实验报告

4

产品合格证（金具检测记录或出厂证明）
见附表
五
配电设备开箱资料
1

配变（产品合格证、出厂说明书、出厂检测报告）以及绝缘护套

921
长期
根据资料数量多少按顺序排列装订成1卷或多卷。
2

断路器（产品合格证、出厂说明书、出厂检测报告）

3

隔离开关（产品合格证、出厂说明书、出厂检测报告）

4

避雷器（产品合格证、出厂说明书、出厂检测报告）

5

电容器（产品合格证、出厂说明书、出厂检测报告）

6

熔断器（产品合格证、出厂说明书、出厂检测报告）

7

综合配电箱（产品合格证、出厂说明书、出厂检测报告、接线图纸）

8

故障指示仪（产品合格证、出厂说明书、出厂检测报告）

六
验收资料
1

工程质量自查自检整改记录
见附表
8206
永久
按顺序排列装订成1卷。
2

工程竣工验收申请
见附表
3

工程验收报告（附验收项目、工程遗留问题及永久缺陷单）
见附表
4

工程缺陷整改通知单
见附表
5

工程消缺记录
见附表
6

工程量汇总表
见附表
7

工程竣工验收报告
见附表
8

工程质监报告
见附表
9

工程总结

10

配网工程移交清册
见附表
11

废旧物资回收清册
见附表
七
结算资料
1

结算书（附经济签证、材料清册及建设方认可的自购材料发票复印件）

8207
永久
根据资料数量多少按顺序排列装订成1卷或多卷。
2

财务决算

3

审计报告

4

审计决定（审计意见取消）

八
竣工图
1

竣工路径走向图、杆塔明细表（含设计变更）

821
永久
按顺序排列装订成1卷。
2

竣工杆型组装图、机电施工图、加工制造图等（含设计变更通知单）

822
按顺序排列装订成1卷。
备注：
1. 配网工程资料乡镇为单位组卷；
2. 初设、概算、施工图纸必须盖设计室图章；
3. 竣工图必须加盖竣工图章，并签名；
4. 所有移交资料必须签字、盖章完整，不得涂改、留空；
5. 工程项目中不发生项目不用填写;
6. 各阶段影像资料按顺序归档。

附表目录
配网工程开工报告 6
配网施工图会审记录 7
工程复工申请表 8
工作联系单 9
会议记录 10
签到表 11
文件收发记录 11
会议记录问题执行反馈表 12
线路复测记录报验申请表 13
拉线安装与基础安装检查记录报验申请表 15
拉线安装与基础安装检查记录 16
电杆组立与绝缘子安装检查记录报验申请表 17
电杆组立与绝缘子安装检查记录 18
导线架设安装检查记录报验申请表 19
导线连接检查记录 20
保 护 间 隙 安 装 检 查 记 录 22
配变安装检查记录报验申请表 24
断 路 器 安 装 检 查 调 试 记 录 26
电 容 器 安 装 检 查 记 录 27
跌 落 式 保 险、隔离开关安 装 检 查 记 录 28
工 程 质 量 自 查 自 检 整 改 记 录 29
工程竣工验收申请 30
配网工程竣工报告 31
工 程 缺 陷 整 改 通 知 单 35
设计变更通知单和经济技术签证单 36
****配网改造工程量汇总表 37
废旧物资回收清册 39
物资设备材料清册 40

工 程 开 工 报 告

工程名称
哈密地区公安交通交警支队（红山口）35/10千伏线路工程
工程地点
哈密地区（红山口）
建设单位
哈密地区公安交通警察支队
设计单位
宜昌电力勘测设计院有限公司哈密分公司
施工单位
哈密电力实业开发总公司
投资计划批准文号

批准日期
年 月 日
可研代初设批准文号

批准日期
年 月 日
工程概算或承包价值（千元）

计划开工日期
2012年 07月20日
计划竣工日期
2012 年 08月30日
主要工程内容及工程量（附施工四措一案、施工图）：1）新建10kV线路28.897km用LGJ-50/8钢芯铝绞线，12号杆新装S11-10kVA变压器2台、10千伏100A跌落式熔断器2组、避雷器3组、10kV费控断路器1台，直埋0.4千伏VLV22-0.6/1kV电缆100米，新增预应力电杆465基（15米2基、12米25基、10米438基），新增镀锌钢绞线GJ-35拉线共计240条/套，拉线棒φ18*2500mm，拉线装设警示管，10千伏63×6×1500 mm镀锌角钢横担，10千伏用悬式绝缘子XP-7、10千伏针式绝缘子P-10T。2)新建35kV线路用预应力电杆共计9基（10米5基、12米4基），新增35千伏200A跌落式熔断器1组、避雷器1组、35kV永磁真空断路器1台、35kV计量箱1台/套、35/10kV-160kVA变压器1台，用LGJ-50/8钢芯铝绞线共计210米导线，35千伏用悬式绝缘子XP-7、针式绝缘子P-10T。
备注：电杆出土部位上下0.6米处用（三油两布）防腐。
开工条件简述：
□ 项目管理实施规划（施工组织设计、分坑技术手册）已审批；
□ 施工图会检已进行；
□ 各项施工管理制度和相应的作业指导书已制定并审查合格；
□ 施工技术、安全交底已进行；
□ 施工人力和机械已进场，施工组织已落实到位；
□ 物资、材料准备能满足连续施工的需要；
□ 计量器具、仪表经法定单位检验合格；
□ 特殊工种作业人员能满足施工需要。

施工项目部（章）：
项目经理：
日 期：
质量监督检查站意见：
□ 工程已经核准。

质量监督检查站（章）：
质量监督工程师：
日 期：
建设管理单位意见：
□ 工程已经核准。

业主项目部（章）：
建设单位负责人：
日 期：
注：本表一式三份，由施工项目部填报，业主项目部、质量监督检查站各一份，施工项目部一份。
配网施工图会审记录
工程名称
哈密地区公安局交通交警支队35/10/6/0.4kV线路及配变安装工程
主持人

建设单位
新疆电力公司哈密电业局
质监单位

设计单位
西安思维电力设计有限责任公司哈密分公司
施工单位
哈密电力实业开发总公司
会审地点
哈密电业局基建部
会审日期
2012年03月12日
会审意见：
（可附页）

业主项目部意见：

负责人签字：

日期：
质量监督检查站意见：

负责人签字：

日期：
施工项目部意见：

负责人签字：

日期：
设计单位意见：

负责人签字：

日期：
附：会议签到表

工程复工申请表
工程名称：哈密地区公安局交通交警支队35/10/6/0.4kV线路及配变安装工程 编号：SXMX19
致 业主项目部：
第 号工程暂停令指出的 工程停工因素现已全部消除，具备复工条件。特报请审查，请予批准复工。
附件：整改自查报告

施工项目部（章）：
项目经理：
施工单位负责人：
日 期：
质量监督检查站意见：

质量监督检查站（章）：
质量监督工程师：
质量监督检查站站长：
日 期：
建设管理单位意见：
□ 工程已经核准。

业主项目部（章）：
业主项目部经理：
主管部室主任：
日 期：
注 本表一式三份，由施工项目部填报，业主项目部、质量监督检查站各一份，施工项目部存一份。
工 作 业 务 联 系 单
工程名称：哈密地区公安局交通交警支队35/10/6/0.4kV线路及配变安装工程 编号：SXMX20
致：哈密地区公安交警支队

事由：哈密地区公安交警支队10kV线路工程

内容：由我哈密电力实业开发总公司负责承建施工的哈密地区公安交警支队10kV线路工程，其中新建二堡线路，经二堡镇农民枣地，共计2基拉线坑，在施工机械进行开挖杆坑时，受枣地所属农民阻挡，经我公司多次协商，仍无法施工，请予以解决为盼！按计划进度正常施工，保证工程按期完工。

施工项目部（章）：
项目经理：
日 期：
注 本表一式三份，由施工项目部填写，业主项目部、质量监督检查站各存一份，施工项目部存一份。
会议记录
工程名称：哈密地区公安局交通交警支队35/10/6/0.4kV线路及配变安装工程编号：
时 间

地 点

主持人

记录人

参加部门

主要内容：

注 本会议记录是内部会议的模板。

签到表
编号：
地点

开始时间

主持或负责人

序号
姓 名
部门单位
职务职称
联系方式

文件收发记录表
工程名称：哈密地区公安局交通交警支队35/10/6/0.4kV线路及配变安装工程 编号：SXMX22
序号
名称
签 收
回收日期
备注
受控号
份数
页数
单位
姓名
日期
1
安全技术交底
006
1
1
哈密电力实业开发总公司

2
国家电网公司电力安全工作规程（线路部分）
国家电网安监2009[664]
1
147
哈密电力实业开发总公司

3
国家电网公司电力安全工作规程（变电部分）
国家电网安监2009[664]
1
147
哈密电力实业开发总公司

《国家电网公司安全生产事故调查规程》
〔2011〕2024号）
1

哈密电力实业开发总公司

《国务院关于进一步加强企业安全生产工作的通知》
〔2010〕23号
1

哈密电力实业开发总公司

典型违章100条规定

1

哈密电力实业开发总公司

关于印发新疆电力公司“安全质量年”活动方案的通知
(新电安〔2012〕69号)
1

哈密电力实业开发总公司

电网工程施工停电作业四措一案模板的通知
(电基〔2012〕1号)
1

哈密电力实业开发总公司

收资日期： 实收份数： 复印份数： 留存份数：
注 本表一式一份，由文件发放部门保存。

会议记录问题执行反馈表
执行单位： 执行单位项目部签字：
按： 年 月 日 会议纪要No. 要求，我们认真按会议要求执行，执行情况如下：
序号
会议议定事项或提出
的整改要求
处理措施
执行完情况
执行负责人
完成时间

复查意见

复查人（或委托人）签字

复查日期

线路复测记录报验申请表
工程名称
哈密地区公安交通交警支队（红山口）35/10千伏线路工程

致：哈密地区公安局交通警察支队 业主项目部

我单位已完成了哈密地区公安交通交警支队（红山口）35/10千伏线路工程线路复测工作，现报上该工程报验申请表，请予以审查和验收。

附件：线路复测记录表一份

施工项目部（章）：
项目经理：
日 期：
质量监督检查站意见：

质量监督检查站（章）：
质量监督工程师：
日 期：
建设管理单位意见：

业主项目部（章）：
业主项目部经理：
日 期：

线 路 复 测 记 录 表
工程名称：哈密地区公安交通交警支队（红山口）35/10千伏线路工程 施工地点： 哈密地区(红山口） 日期：

杆号

杆塔
型式
档距/m
线路转角
塔位高程/m
桩位移/m
被跨越物（或地形凸起点）
备注
设计值
实测值
偏差值
设计值
实测值
方向
位移值
名称
高程
/m
与邻杆塔最近距离近
杆塔号
距离/m
1
N

/
/
12
/
/

新装ZW32FK12/630-20费控断路器1台，单杆台架、配装隔离开关、避雷器、故障显示仪各1组　
55
55.3
0.3
通讯线

2
T1
/
/
12
/
/

55
53.2
1.8

3
T1
/
/
10
/
/

55
58.2
2.8

4
T1
/
/
10
/
/

55
51.6
3.4

5
T1
/
/
10
/
/

58
54.5
3.5

6
T1F
/
/
10
/
/

54
53.2
0.8

7
T1
/
/
10
/
/
杆坑必须由人工开挖，开挖时注意保护光缆　
60
58.2
1.8
地下光缆4条

8
T1
/
/
12
/
/

57
58.2
1.2
通讯线2条

9
T2
/
/
10
/
/

54
53.2
0.8
公路2条

10
T2
/
/
12
/
/

60
57.1
2.9

11
T1
/
/
10
/
/

施工项目部经理： 现场技术负责人： 测量员： 自检员：
线 路 复 测 记 录 表
工程名称：哈密地区公安交通交警支队（红山口）35/10千伏线路工程 施工地点： 哈密地区(红山口） 日期：

杆号

杆塔
型式
档距/m
线路转角
塔位高程/m
桩位移/m
被跨越物（或地形凸起点）
备注
设计值
实测值
偏差值
设计值
实测值
方向
位移值
名称
高程
/m
与邻杆塔最近距离近
杆塔号
距离/m
12
D
21
20.8
0.2
/
/
12
/
/

新装S11-10/10kV变压器1台，单杠台架　

/
/
/
/
/
/
/

/
/
/

/
/
/
/
/
/
/

/
/
/

/
/
/
/
/
/
/

/
/
/

/
/
/
/
/
/
/

/
/
/

/
/
/
/
/
/
/

/
/
/

/
/
/
/
/
/
/

/
/
/

/
/
/
/
/
/
/

/
/
/

/
/
/
/
/
/
/

/
/
/

/
/
/
/
/
/
/

/
/
/

/
/
/
/
/
/
/

施工项目部经理： 现场技术负责人： 测量员： 自检员：
线 路 复 测 记 录 表
工程名称：哈密地区公安交通交警支队（红山口）35/10千伏线路工程 施工地点： 哈密地区(红山口） 日期：

杆号

杆塔
型式
档距/m
线路转角
塔位高程/m
桩位移/m
被跨越物（或地形凸起点）
备注
设计值
实测值
偏差值
设计值
实测值
方向
位移值
名称
高程
/m
与邻杆塔最近距离近
杆塔号
距离/m
6-0
T1F
/
/
/
/
/
10
/
/

新装RW7-10/200A跌落保险1组，故障显示仪1组　
64
62.5
1.5

1
T1
/
/
10
/
/

64
63.1
0.9

2
T1
/
/
10
/
/

64
64.8
0.8

3
T1
/
/
10
/
/

64
65.2
0.8

4
T1
/
/
10
/
/

64
64.8
0.8

5
T1
/
/
10
/
/

64
63.1
0.9

6
T1
/
/
10
/
/

64
66.5
1.5

7
T1
/
/
10
/
/

64
67.5
2.5

8
T1
/
/
10
/
/

64
63.9
0.1

9
T1
/
/
10
/
/

63
62.5
0.5

10
T1
/
/
10
/
/

现场技术负责人： 测量员： 自检员：
线 路 复 测 记 录 表
工程名称：哈密地区公安交通交警支队（红山口）35/10千伏线路工程 施工地点： 哈密地区(红山口） 日期：

杆号

杆塔
型式
档距/m
线路转角
塔位高程/m
桩位移/m
被跨越物（或地形凸起点）
备注
设计值
实测值
偏差值
设计值
实测值
方向
位移值
名称
高程
/m
与邻杆塔最近距离近
杆塔号
距离/m
11
T1
/
/
/
/
/
10
/
/

63
62.5
0.5

12
T1
/
/
10
/
/

63
65.3
1.7

13
T1
/
/
10
/
/

63
63.2
0.2

14
N
/
/
10
/
/

64
64.2
0.2

15
T1
/
/
10
/
/

64
66.2
1.8

16
T1
/
/
10
/
/

64
61.5
2.5

17
T1
/
/
10
/
/

64
64.5
0.5

18
T1
/
/
10
/
/

64
62.3
1.7

19
T1
/
/
10
/
/

64
63.8
0.2

20
T1
/
/
10
/
/

64
66.9
1.1

21
T1
/
/
10
/
/

现场技术负责人： 测量员： 自检员：
线 路 复 测 记 录 表
工程名称：哈密地区公安交通交警支队（红山口）35/10千伏线路工程 施工地点： 哈密地区(红山口） 日期：

杆号

杆塔
型式
档距/m
线路转角
塔位高程/m
桩位移/m
被跨越物（或地形凸起点）
备注
设计值
实测值
偏差值
设计值
实测值
方向
位移值
名称
高程
/m
与邻杆塔最近距离近
杆塔号
距离/m
22
T1
/
/
/
/
/
10
/
/

64
63.2
0.8

23
T1
/
/
10
/
/

63
65.2
1.8

24
T1
/
/
10
/
/

63
63.1
.0.1

25
T1
/
/
10
/
/

63
68.5
4.5

26
T1
/
/
10
/
/

63
64.5
0.5

27
T1
/
/
10
/
/

63
66.3
2.7

28
Y2
左17°37´35"

10
/
/

63
67.5
3.5

29
T2
/
/
10
/
/

63
64.2
0.8
公路

30
T2
/
/
10
/
/

63
65.4
1.6

31
T1
/
/
10
/
/

63
63.2
0.2

32
T1
/
/
12
/
/

现场技术负责人： 测量员： 自检员：
线 路 复 测 记 录 表
工程名称：哈密地区公安交通交警支队（红山口）35/10千伏线路工程 施工地点： 哈密地区(红山口） 日期：

杆号

杆塔
型式
档距/m
线路转角
塔位高程/m
桩位移/m
被跨越物（或地形凸起点）
备注
设计值
实测值
偏差值
设计值
实测值
方向
位移值
名称
高程
/m
与邻杆塔最近距离近
杆塔号
距离/m
33
T1
/
/
/
/
/
10
/
/

63
62.8
0.2

34
T1
/
/
10
/
/

63
63.1
0.1

35
T1
/
/
10
/
/

63
66.5
2.5

36
T1
/
/
10
/
/

63
61.3
1.7

37
T1
/
/
10
/
/

63
61.8
1.2

38
T1
/
/
10
/
/

63
64.3
0.7

39
T1
/
/
10
/
/

63
65.2
1.8

40
T1
/
/
10
/
/

63
62.3
0.7

41
N
/
/
10
/
/

63
63.4
0.4

42
T1
/
/
10
/
/

63
63.8
0.8

43
T1
/
/
10
/
/

现场技术负责人： 测量员： 自检员：
线 路 复 测 记 录 表
工程名称：哈密地区公安交通交警支队（红山口）35/10千伏线路工程 施工地点： 哈密地区(红山口） 日期：

杆号

杆塔
型式
档距/m
线路转角
塔位高程/m
桩位移/m
被跨越物（或地形凸起点）
备注
设计值
实测值
偏差值
设计值
实测值
方向
位移值
名称
高程
/m
与邻杆塔最近距离近
杆塔号
距离/m
44
T1
/
/
/
/
/
10
/
/

63
65.2
1.8

45
T1
/
/
10
/
/

63
63.1
0.1

46
T1
/
/
10
/
/

63
65.3
1.7

47
T1
/
/
10
/
/

63
63.4
0.4

48
T1
/
/
10
/
/

63
64.5
0.5

49
T1
/
/
10
/
/

63
65.2
1.8

50
T1
/
/
10
/
/

63
66.7
2.3

51
T1
/
/
10
/
/

63
67.5
3.5

52
T1
/
/
10
/
/

63
64.5
0.5

53
T1
/
/
10
/
/

63
62.6
0.4

54
N
/
/
10
/
/

现场技术负责人： 测量员： 自检员：
线 路 复 测 记 录 表
工程名称：哈密地区公安交通交警支队（红山口）35/10千伏线路工程 施工地点： 哈密地区(红山口） 日期：

杆号

杆塔
型式
档距/m
线路转角
塔位高程/m
桩位移/m
被跨越物（或地形凸起点）
备注
设计值
实测值
偏差值
设计值
实测值
方向
位移值
名称
高程
/m
与邻杆塔最近距离近
杆塔号
距离/m
55
T1
/
/
/
/
/
10
/
/

63
64.2
0.8

56
T1
/
/
10
/
/

63
63.5
0.5

57
T1
/
/
10
/
/

63
63.7
0.7

58
T1
/
/
10
/
/

63
66.5
2.5

59
T1
/
/
10
/
/

63
61.2
1.8

60
T1
/
/
10
/
/

63
61.8
1.2

61
T1
/
/
10
/
/

63
66.3
2.7

62
T1
/
/
10
/
/

64
64.5
0.5

63
T1
/
/
10
/
/

64
63.3
0.7

64
T1
/
/
10
/
/

64
64.5
0.5

65
T1
/
/
10
/
/
