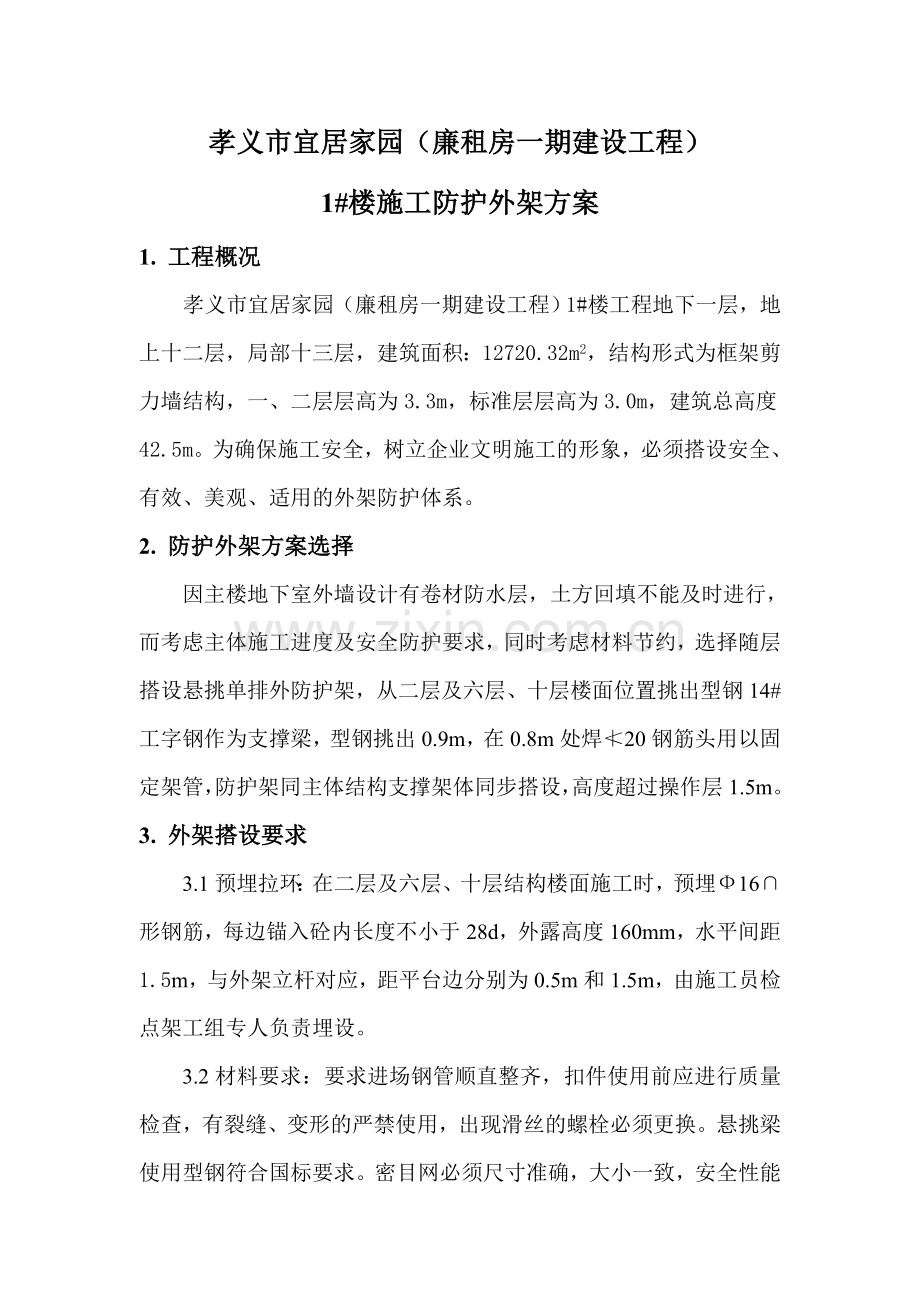

孝义市宜居家园（廉租房一期建设工程）
1#楼施工防护外架方案
1. 工程概况
孝义市宜居家园（廉租房一期建设工程）1#楼工程地下一层，地上十二层，局部十三层，建筑面积：12720.32m2，结构形式为框架剪力墙结构，一、二层层高为3.3m，标准层层高为3.0m，建筑总高度42.5m。为确保施工安全，树立企业文明施工的形象，必须搭设安全、有效、美观、适用的外架防护体系。
2. 防护外架方案选择
因主楼地下室外墙设计有卷材防水层，土方回填不能及时进行，而考虑主体施工进度及安全防护要求，同时考虑材料节约，选择随层搭设悬挑单排外防护架，从二层及六层、十层楼面位置挑出型钢14#工字钢作为支撑梁，型钢挑出0.9m，在0.8m处焊≮20钢筋头用以固定架管，防护架同主体结构支撑架体同步搭设，高度超过操作层1.5m。
3. 外架搭设要求
3.1预埋拉环：在二层及六层、十层结构楼面施工时，预埋Ф16∩形钢筋，每边锚入砼内长度不小于28d，外露高度160mm，水平间距1.5m，与外架立杆对应，距平台边分别为0.5m和1.5m，由施工员检点架工组专人负责埋设。
3.2材料要求：要求进场钢管顺直整齐，扣件使用前应进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换。悬挑梁使用型钢符合国标要求。密目网必须尺寸准确，大小一致，安全性能符合要求。
3.3主要尺寸：外架的尺寸主要根据悬挑支撑梁间距尺寸确定，水平悬挑件间距根据该建筑物结构尺寸调整，悬挑部分取0.8m，立杆间距1.5m，横杆步距0.9m，将网的接缝设到杆件处。
3.4搭设一般顺序：先挑水平梁，再搭顺水杆，然后搭立杆，再搭小横杆支斜杆，最后挂网。在底层挑梁上及操作层小横杆上铺脚手板。
3.5质量要求及验收：每层外架搭设完毕，应由主管工长，架工组长，主体施工劳务队长，项目安全员一起组织验收，验收时检查所用材料，配件是否合格，搭设是否符合方案要求，具体内容为：
a.架子布置、立杆、横杆间距是否符合要求，立杆垂直度偏差小于1/200；
b.立杆、横杆的接头相邻杆要错开，并布置在不同步距内；
c.扣件安装位置、扣件拧紧程度符合要求，杆件伸出扣件之外的长度不小于10cm；
d.密目网是否绷紧，密目网及平网必须逐眼绑扎、绷紧，不得有皱折、松动现象；
e.在外侧立面的两端各设置一道剪刀撑，并由底至顶连续设置，中间间隔约15m设一道剪刀撑，每道剪刀撑宽度应不小于4跨，与地面夹角成45~60°。剪刀撑两端除用旋转扣件与立杆扣紧外，中间还要增加2～4个拉结点。
f.外架与每层结构柱或支撑架应设拉接点。
4.设计计算：
悬挑部分压重最大强度值即钢管受拉强度设计值，取基本风压值W=0.35KN/m²，现场采用外径48mm钢管，壁厚为3.5mm，其立杆截面A=489mm2，立杆截面抵抗矩W=5.00×10³mm3，立杆回转半径I=15.8mm，钢材抗压、抗弯、抗剪强度设计值f=0.205KN/mm²。
依据《脚手架施工手册》查得单排架立杆纵向，横向水平杆扣件自重为0.16KN/m²；整体拉结和防护材料自重查表为0.08KN/m²，可变荷载计算（取单元荷载计算），架高15m。
风荷载标准值 ωK =0.7μSμZωO=0.7×1.0×0.35=0.24 KN/m²
轴心力设计值 N´=1.2GK=1.2×(0.16+0.08)×15×2=8.64KN
1） 验算整体稳定性
确定材料强度附加分项系数r´m
因组合风荷载所得 r´m=1.5607
a. 计算风荷载弯距
MW =0.12ｑwkｈ²
ｑwk=ln（An/Aw）ωK =1.8×1×0.24 =0.432KN/m
Mw=0.12×0.432×0.9²=0.042KN·m
b.确定脚手架稳定性系数
由《施工手册》查表得 长度系数µ=2.0
λ=µｈ/Ι=（2.0×0.9×10³）/15.8=114
查表 稳定性系数φ=0.489
c.验算外架稳定性
0.9（N´/φA+Mw/W）=0.9×[8.64/（0.489×489）+0.042×10³/5.0×10³] =0.9×（0.0602+0.0084）=0.06174KN/mm2
Fc/r´m=0.205/1.5607=0.13KN·mm
得：0.9（N´/ΦA+Mw/W）‹fc/r´m
即悬挑单排外架稳定性符合要求。
2）验算悬臂梁抗弯强度 、挠度
由轴心力引起的弯距
M1=N´L=8.64×0.8=6.91KN·m
悬臂梁自身所能承受的弯距
M2=f×A=0.205KN/mm2×21.5cm2= 44.07 KN·m
悬臂梁端挠度
ωmax=Fl3/3EI=8.64×0.83/（3×206×712）=0.1mm≤2mm
弹性模量 E=206×103N/mm2 惯性矩 Ⅰ=712cm4
即钢管的抗弯强度、挠度均能满足悬挑单排外架。
5. 安全管理注意事项
5.1防护外架搭设拆除前必须由工长向班组进行书面安全技术交底，如班组对交底有异议，及时提出解决。
5.2脚手架搭拆人员必须是经过考核合格的专业架子工。
5.3搭设脚手架人员必须戴安全帽，系安全带，穿防滑鞋。
5.4搭拆脚手架时，地面应设围栏和警戒标志，并派专人看守，严禁非操作人员入内。
5.5当遇六级及以上大风和雾、雨天气时，应停止脚手架搭设和拆除作业。雨天后，脚手架晒干后方可上架，防止滑落。
5.6钢筋环预埋应伸至板底部位与结构钢筋绑扎。
5.7不得私自拆除外架上的扣件、钢管，定期清理底层海底网上的杂物。
5.8安全员定期检查外架，发现安全隐患及时安排架工加固，保证外架防护的安全。
