临水专项施工方案.doc

江苏标龙建筑有限公司

潮白河孔雀城襄颖园
普通商品住宅项目

临
水
专
项
方
案

编制
审核
审批

江苏标龙建筑有限公司
年 月 日

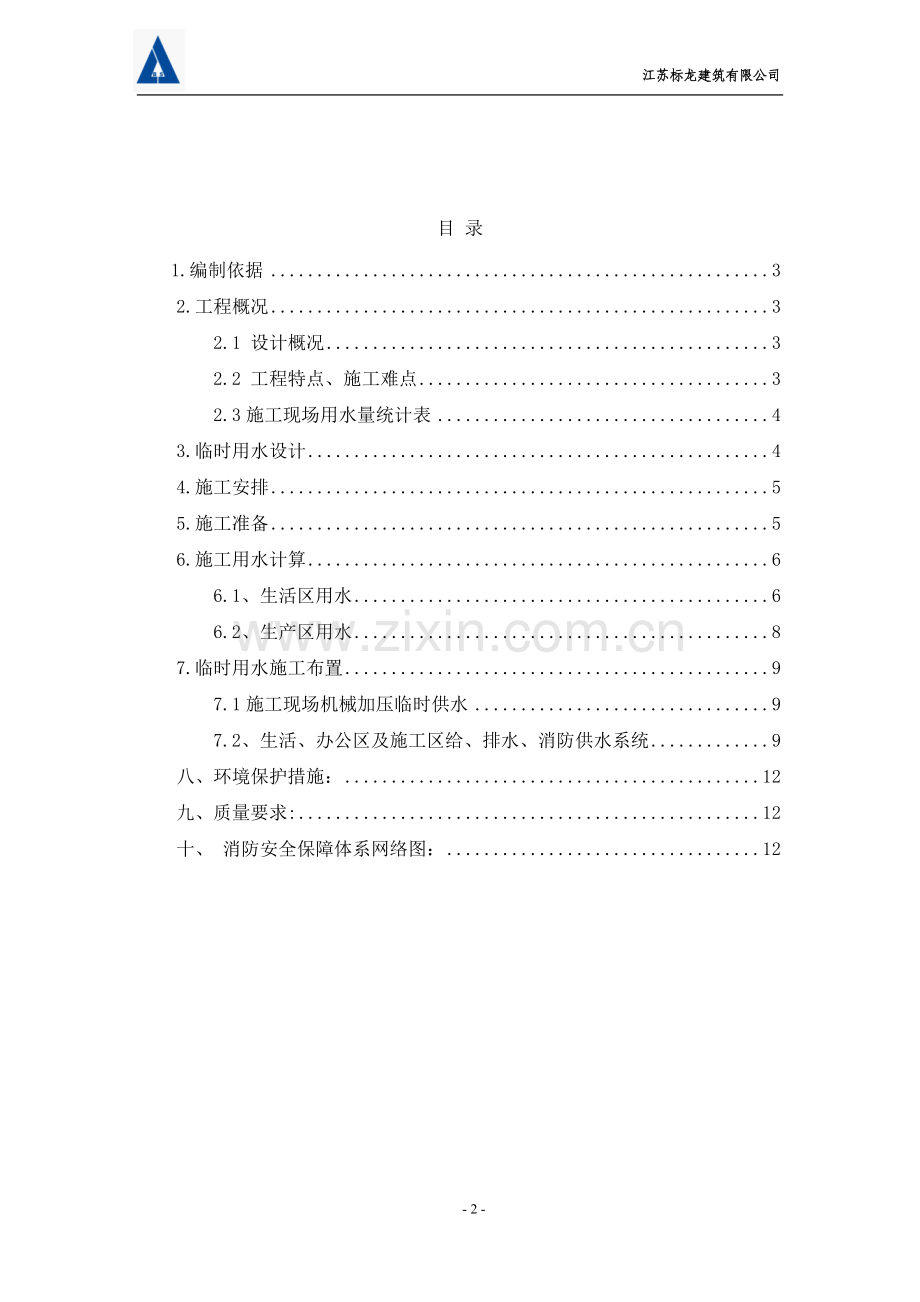

目 录
1.编制依据 3
2.工程概况 3
2.1 设计概况 3
2.2 工程特点、施工难点 3
2.3施工现场用水量统计表 4
3.临时用水设计 4
4.施工安排 5
5.施工准备 5
6.施工用水计算 6
6.1、生活区用水 6
6.2、生产区用水 8
7.临时用水施工布置 9
7.1施工现场机械加压临时供水 9
7.2、生活、办公区及施工区给、排水、消防供水系统 9
八、环境保护措施： 12
九、质量要求: 12
十、 消防安全保障体系网络图： 12

1.编制依据
序号
名称
编号
1
孔雀城襄颖园施工图

2
孔雀城襄颖园工程施工组织设计
2014-07-01
3
《建筑施工组织设计规范》
GB/T50502-2009
4
建设工程安全管理规程
DB13（J）68-2007
5
建筑施工安全检查标准
JGJ59-2011
2.工程概况
2.1 设计概况
序号
项目
内容
1
工程名称
孔雀城襄颖园
2
工程地址
大厂祁各庄窝坨村
3
工程性质
联排别墅、高层住宅
4
建设单位
大厂华夏幸福基业房地产开发有限公司
5
勘察单位
河北裕融地球物理勘察有限公司
6
设计单位
北京中联环建文建筑设计有限公司
7
监理单位
廊坊市博科工程项目管理有限公司
8
质量监督单位
大厂县建设工程质量监督站
9
施工总承包单位
江苏标龙建筑有限公司
10
施工主要分包单位
无
11
合同承包范围
除发包人分包、发包人供货项目外的所有主体施工图包含的建筑工程、装饰工程、给排水、采暖工程、消防工程等。
12
合同工期
790天
2.2 工程特点、施工难点
本工程属于41栋三层联排别墅、5栋高层工程及一栋幼儿园一栋公共配套。涉及到建筑、装饰、给排水、暖通、消防、动力、电气、弱电（预埋管、盒穿带线）等工程图纸所示全部内容等较多专业，工程需有各专业班组共同参与建设，施工期间的交叉作业较多，同时投入的劳动力人数和施工机械数量多。在工程建设阶段生产、生活区临时用用水需求量大；场地铺开面积大，对施工消防用水要求高。
2.3施工现场用水量统计表
一、生活区用水
序号
用水项目
单位
数量
单位耗水量（L）
合计水量（L）
1
办公区
人天
60
100
6000
2
食堂
人天
500
10
5000
3
厕浴
人天
500
100
50000
4
绿化
M2
1000
40
40000
5
消防
M2
5000
10
50000
二、生产区用水
序号
用水项目
单位
数量
单位耗水量（L）
合计水量（L）
1
施工区
M2
90000
10
90000
2
消防
M2
90000
10
90000
3
绿化
M2
1000
40
40000
3.临时用水设计
3.1为了更好地确保工程顺利施工，对施工临时用水的布置、规划做全面的合理安排，为确保该工程现场高峰期的施工用水及消防用水的需求，特进行现场临水的组织设计。
3.2本工程临时供水根据施工合同约定，采用现场打机井方式供水，在相关单位办理地下水资源使用许可。
项目在场地南侧和东侧各一口156M深和85MD=0.45Ｍ机井，采用７.５KW高压潜水泵抽上地面储水罐后用2台消防泵采用气压式增压方法供应生产、生活、消防用水。
食堂用水采用一台净水设备净化后供应食堂饮用水，净化后水质经化验可以达到饮用标准。
3.3设计内容括：施工高峰期施工用水的计划、管径的选择、管线布置、水泵房、水箱的选择、水泵的选择等。
3.4线路敷设（详见现场临时布置图）
根据现场的实际情况，施工用水管线从水泵房引出，分别引至现场办公区、现场消防用水、现场的施工用水，并根据施工进度要求在主楼设置用水接口满足施工用水要求，（每层设置两个水源接入口），同时在大门入口设置水源冲洗口，在施工场地和生活区按30Ｍ半径范围布置地下式消防栓，并引至高层主楼5根消防立管，并每层设置两个消防栓。
生活区、淋浴间、厕所、办公区等用水、在加压泵房内，直接由加压后分支接口供应。
3.5管道的选用：给水系统采用ＰＰ-Ｒ管，消防栓系统采用焊接钢管，排水系统采用DN≤150的采用UPVC硬脂排水塑料管，临时化粪池用DN≥200的采用UPVC波纹管。
3.6、管道连接：给水管道采用热熔连接，消防栓管道采用焊接。排水UPVC塑料管采用胶粘连接，波纹管采用承插连接。
3.7污水管敷设
施工现场污水主要现场厕所、食堂、生活区工人盥洗槽、出入口车轮冲洗用水、施工用水及雨水等，根据现场实际情况，在现场大门旁边有一处市政污水管接口，排至市政污水管网 。
4.施工安排
根据施工组织设计及建筑平面布置图，结合生活、生产安全的需要，对生活、生产区内用水设施，排水区域、消防面积进行实地勘察测量；设计给、排、消防管道走向、坡度、标高；对给水、消防用水量进行准确计算，确定给水管径，使其保证生活、生产、消防安全要求；制定生活、生产区临时给水、排水、消防管道施工措施及施工计划，为施工提供切实可行的施工依据，作好技术准备。
5.施工准备
5.1、施工人员配备
焊 工 1名
水暖工 2名
普　工 4名
5.2、机具设备准备
套丝机 一套
电焊机 一套
砂轮切割机 一套
气焊割设备 一套
以及管钳、压力泵、热熔器、手锤、钢卷尺（检测合格）等相应的手工工具。
5.3技术准备
对施工人员进行书面交底，并配合图纸对现场进行实地详细解释，使施工人员了解设计意图精心施工，保证质量，符合设计及规范要求。
5.4、材料准备：
按设计图纸，对其工程量：管线、阀门及其管件认真计算，进场材料要有有效检验报告及产品合格证等证明文件。
6.施工用水计算
6.1、生活区用水
1、办公区、宿舍区用水量计算公式：

其中 q4 ── 办公区、宿舍区生活用水量 (L/s)；
P2 ── (办公区、宿舍区居住人数)；
N4 ── 办公区、宿舍区昼夜全部生活用水定额；
K5 ── 2(办公区、宿舍区生活用水不均匀系数)；
办公区、宿舍区用水定额列表如下:
用水名称
用水量L
用水人数
办公区用水
100
40
食堂
10
50
厕浴用水
50
50
经过计算得到 q4 =1.0995L/S。
2、绿化用水量q1计算公式：

式中： K1=1.1 (未预见的用水系数) ；
K2=1.5 (用水不均匀系数)；
T1=1 (年度有效工作日(d))；
b=1 (每天工作班数(班))
Q1 ── 年（季）度工程量 (以实物计量单位表示)，取值列下表；
N1 ── 绿化用水定额，取值列下表；
绿化用水定额列表如下:
用水名称
用水额定N1
工程量Q1
绿化浇水
15
1000
经过计算得到 q1 =0.78125L/S
3、消防用水量计算:
根据消防范围确定消防用水量 q5 =15L/S。
生活区总用水量计算:
4、生活区总用水量Q按照下面组合

本例中 Q=15.94L/S
经过计算得到总用水量Q =17.534/S。
（计算的总用水量还应增加10%，以补偿不可避免的水管漏水损失。）
5、生活区供水管径计算书
依据<<建筑施工计算手册>>（18.3.2 供水管径计算)。
一.计算公式:
生活区临时网路需用管径，可按下式计算：

其中: d──配水管直径(m)；
Q──生活区总用水量(L/S),取 Q=17.534(L/S)；
v──管网中水流速度(m/s),取 v=1.5(m/s)。
二.管径计算
供水管径由以上计算公式算得:d=120mm
故知临时网路需用内径为120mm的供水管。
结论：生活区总用水量为17.373L/S。
生活区临时网路需用内径为120mm的供水管。
6.2、生产区用水
1、生产区用水量计算公式：

式中： K1=1.1 (未预见的生产用水系数) ；
K2=1.5 (用水不均匀系数)；
T1=1 (年度有效工作日(d))；
b=1 (每天工作班数(班))
Q1 ── 年（季）度工程量 (以实物计量单位表示)，取值列下表；
N1 ── 生产区用水定额，取值列下表；
生产区用水定额列表如下:
用水名称
用水额定N1
工程量Q1
施工区用水
15
90000
绿化用水
15
1000
经过计算得到 q1 =78.203L/S
2、消防用水量计算:
根据消防范围确定消防用水量 q5 =15L/S。
生产区总用水量计算:
3、生产区总用水量Q按照下面组合

本例中 Q=78.203/S
经过计算得到总用水量Q =86.023L/S。
（计算的总用水量还应增加10%，以补偿不可避免的水管漏水损失。）
5、生产区供水管径计算书
依据<<建筑施工计算手册>>（18.3.2 供水管径计算)。
一.计算公式:
生产区临时网路需用管径，可按下式计算：

其中: d──配水管直径(m)；
Q──生产区总用水量(L/S),取 Q=86.023 (L/S)；
v──管网中水流速度(m/s),取 v=1.5(m/s)。
二.管径计算
供水管径由以上计算公式算得:d=270mm
故知临时网路需用内径为300mm的供水管，但本工程采用两个相同机井共同负责项目生产用水，所以临时网路只需用内径为150mm的供水管。
结论：生产区总用水量为86.023L/S。
生产区临时网路需用内径为150mm的总供水管。
7.临时用水施工布置
7.1施工现场机械加压临时供水
未了满足施工临时消防及楼层施工临时用水要求，现场设置机械加压供水系统。施工现场内设临时泵房一个，泵房内设蓄水池一个（L×B×H=3000×5000×3000），DSQ900-1.5型临时消防加压水泵2台。
7.2、生活、办公区及施工区给、排水、消防供水系统
7.2.1生活、办公区给水系统由加压泵后分支进入生活区，管径D100，水压0.35Mpa，厕所冲洗管道采用D50的PP-R管、食堂给水经过净化设备净化后进入食堂，管道采用D25的的PP-R管、埋深0.8m。
7.2.2生活、办公区排水采用UPVC塑料排水管道暗敷设，厕所至市政排水井采用φ200UPVC波纹管道暗敷设，排水管底坡度为a=0.005、暗敷设管道每20m设管道井一处，复合材料园型井盖。生活污水、洗池水经排水管道排入现场的临时化粪池，经化粪池排入（φ200UPVC波纹管道）市政排水井，沉淀池内其它污物请环卫车辆运输处理。
7.2.3生活、办公区消防系统：
生活、办公区内设DN65消防栓，配置消防箱及25m长水龙带，按具体位置计算、消防半径为25m，覆盖整个生活、办公区，消防栓安装高度为1.1m消防箱就近设置，配全其它警示标志。
7.2.4施工区给水系统：
给水系统水由加压泵加压后分支供水进入施工区，管径DN200，水压0.35Mpa，经过施工道路后分两路供现场施工、消防用水源。两路给水干管DN100、焊接钢管、埋深0.8m，作防锈防腐处理后，经压力试验合格后进行隐蔽，给水入口压力为0.35Mpa，加压后保持0.85Mpa～1.0Mpa之间压力（加压设备压力为1.6Mpa）
7.2.5楼层施工用水立管管径为DN50，镀锌管丝接,立管根部距地0.5m处，设同径阀门一个，施工用水水咀为DN20，每层均设。
7.2.6施工区排水系统
施工区雨水及排水采用UPVC波纹管道暗敷设，为Φ200mm，排水管底坡度为a=0.005，沿现场道路设置，地面排水采用地面找坡排向附近排水沟，最后进入现场东面沉淀池内，过滤后排入市政排水管网。
现场设3000×2500×1800沉淀池，施工用的废水进入沉淀后，排入市政管网。
排水设施：
1
现场沉淀池：3m×2.5m×1.8深
3
排水干管(现场外)φ200UPVC波纹管a=0.005
4
排水井按不大于20m处设置,方形格栅盖
7.2.7、施工区消防系统：
施工区消防栓覆盖直径为50m(水龙带25m),整个施工区域将被全部覆盖、消防覆盖面积等于100%，局部重复覆盖，满足现场消防安全要求。施工区消防主干管为DN100焊接钢管,支干管为DN100,沿现场环形消防道路暗设,埋地深度为0.80m。
1、消火栓分地上式，口径DN100，地下式口径DN100，同设消防井及消防铁柜、园形井盖，就近设置消防箱、栓、水龙带等相关配套警示标志，消火栓周围5m内不堆放任何材料、工具等。木料堆放加工区，易燃品库区设重复专用消火栓，消防道路保证畅通无阻。
2、楼层消防设计:
高层高度为88.4m,每栋设置一根消防立管为DN75焊接钢管焊接，楼内消防栓每层均设,消火栓口径为DN65,消火箱、枪、水龙带(25m/根),配套齐全并设警示标志,楼层消防立管设有控制阀门及井。
3、消防加压:
在施工区内设有消防加压泵房,泵房内设消防水箱,消防增压泵二台,一用一备,加压设备型号为SQ900-1.5(成套自动)。

1
地上消火栓
DN65
2
地下消火栓
DN65
3
楼层消火栓
DN65（每层均设）
4
消火箱
成套
5
消火枪
成套
6
水龙带
25m/根
7
消防干管
DN100
8
消防支干管
DN75
9
消防支管
DN65
10
地下消火栓井
复合材料消防井盖
11
消防水箱
长3500×宽2000×1500高
12
消防增加泵
SQ900×1.5(成套自动)=2台(一用一备)
八、环境保护措施：
7.1施工区域内施工用水，地面雨水经排水沟汇集沉淀池，经沉淀后排入市政管网。
7.2驶出施工现场车辆，经冲洗后才能放行。
九、质量要求:
8.1规划区域内所有埋地管道(≥DN80)均为焊接,刷防锈漆一道,沥清漆一道,隐蔽前作水压试验,试验压力为1.6MPa,合格后即行隐蔽,埋地深度为0.8m。
8.2＜DN80管道均为镀锌管丝接，埋地管道作防锈刷漆处理，地下管道冬施前作好防冻保温。
8.3材料：所有工程材料入场前认真检查，不合格材料严禁使用，阀门管件，管材及其它设备均应有产品检验报告产品出厂合格证。
8.4所有给水，消防管道试压合格后进行冲洗，排水进入市政管道必须沉淀过滤处理后，才能排放。
8.5施工过程中，严格执行各项技术规程及施工规范，积累搜集各项技术资料，保证各项资料齐全，确保工程质量。
十、 消防安全保障体系网络图：
项目负责人：魏建
安全员：姜培培
各专业工长
技术组全体
各专业施工队负责人工智能
各专业施工队负责人
现场保卫

项目部所有管理人员在项目经理领导下，参与施工生活区，施工现场消防安全工作，日常消防安全监督、检查工作由安全员负责，施工过程中出现的安全隐患，安全员及现场管理人员有权责令其整改、停工、处罚，各专业工长密切配合，严格执行各项消防，安全条例，法规及规定。
