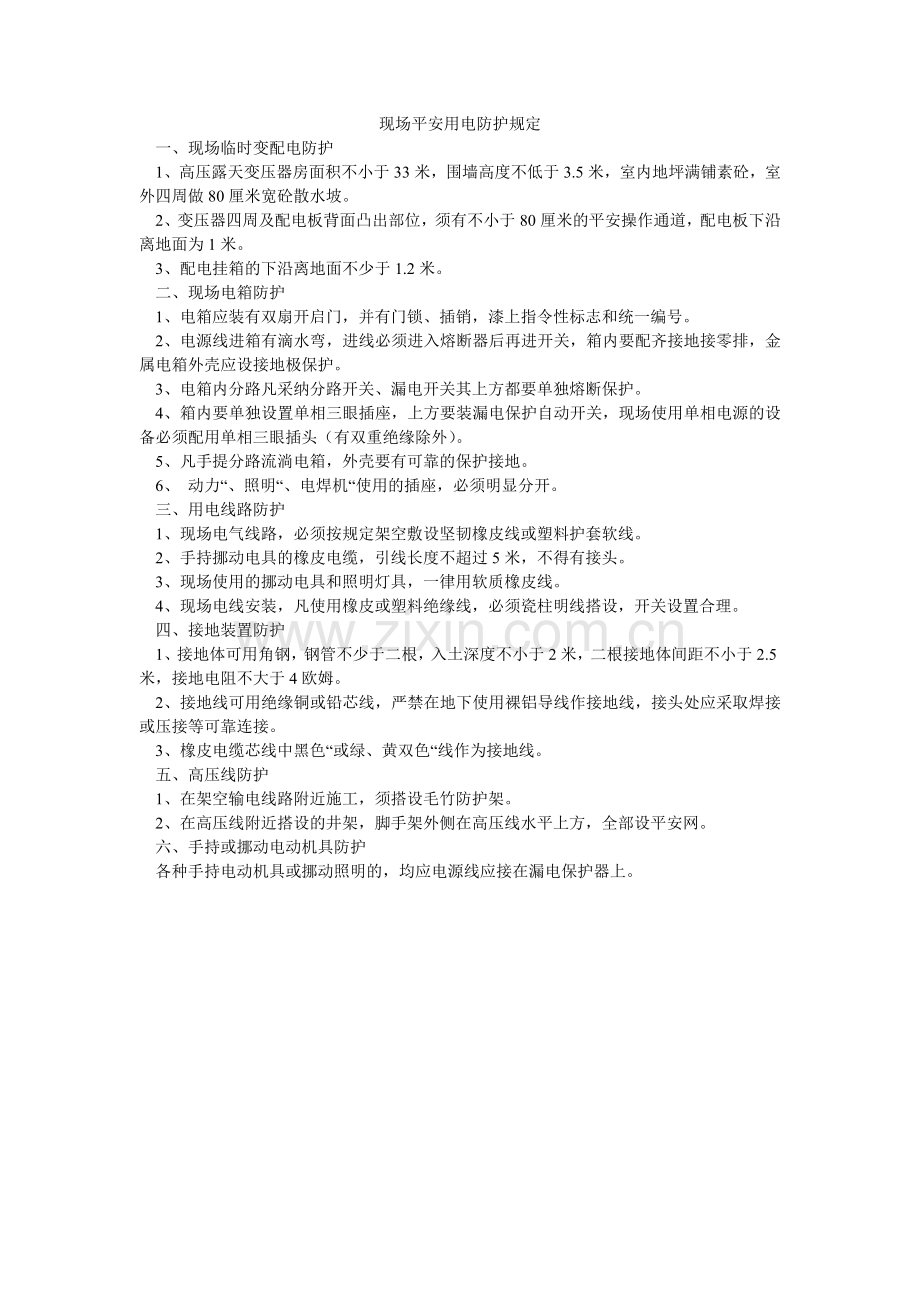

现场平安用电防护规定

一、现场临时变配电防护

1、高压露天变压器房面积不小于33米，围墙高度不低于3.5米，室内地坪满铺素砼，室外四周做80厘米宽砼散水坡。

2、变压器四周及配电板背面凸出部位，须有不小于80厘米的平安操作通道，配电板下沿离地面为1米。

3、配电挂箱的下沿离地面不少于1.2米。

二、现场电箱防护

1、电箱应装有双扇开启门，并有门锁、插销，漆上指令性标志和统一编号。

2、电源线进箱有滴水弯，进线必须进入熔断器后再进开关，箱内要配齐接地接零排，金属电箱外壳应设接地极保护。

3、电箱内分路凡采纳分路开关、漏电开关其上方都要单独熔断保护。

4、箱内要单独设置单相三眼插座，上方要装漏电保护自动开关，现场使用单相电源的设备必须配用单相三眼插头（有双重绝缘除外）。

5、凡手提分路流淌电箱，外壳要有可靠的保护接地。

6、 动力“、照明“、电焊机“使用的插座，必须明显分开。

三、用电线路防护

1、现场电气线路，必须按规定架空敷设坚韧橡皮线或塑料护套软线。

2、手持挪动电具的橡皮电缆，引线长度不超过5米，不得有接头。

3、现场使用的挪动电具和照明灯具，一律用软质橡皮线。

4、现场电线安装，凡使用橡皮或塑料绝缘线，必须瓷柱明线搭设，开关设置合理。

四、接地装置防护

1、接地体可用角钢，钢管不少于二根，入土深度不小于2米，二根接地体间距不小于2.5米，接地电阻不大于4欧姆。

2、接地线可用绝缘铜或铅芯线，严禁在地下使用裸铝导线作接地线，接头处应采取焊接或压接等可靠连接。

3、橡皮电缆芯线中黑色“或绿、黄双色“线作为接地线。

五、高压线防护

1、在架空输电线路附近施工，须搭设毛竹防护架。

2、在高压线附近搭设的井架，脚手架外侧在高压线水平上方，全部设平安网。

六、手持或挪动电动机具防护

各种手持电动机具或挪动照明的，均应电源线应接在漏电保护器上。
