施工用电专项安全施工方案.doc

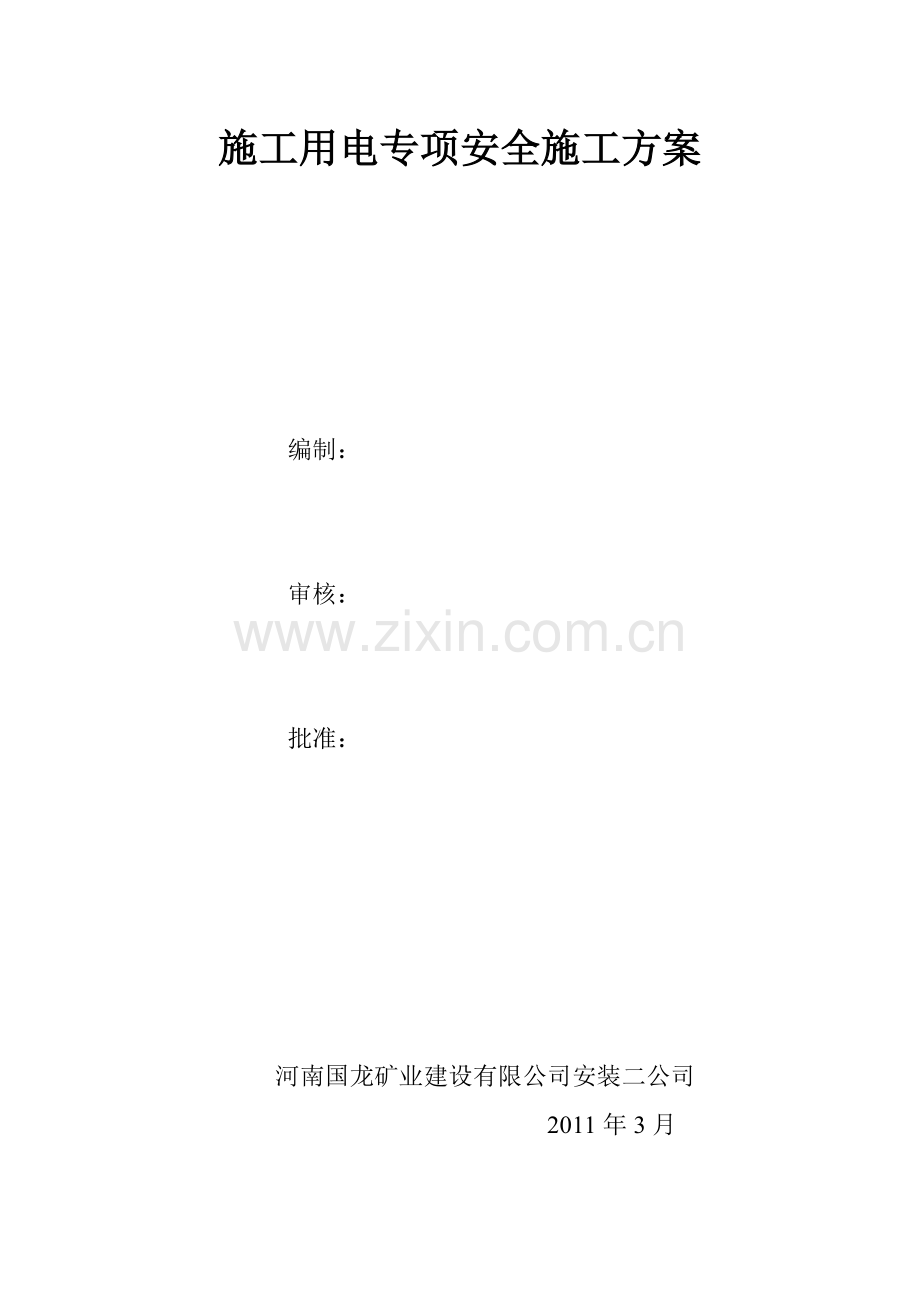

施工用电专项安全施工方案编制：审核：批准：河南国龙矿业建设有限公司安装二公司2011年3月目录1 编制说明.31.1目的.31.2范围.31.3编制依据.32工程概况.3-43教育培训与持证上岗管理.4施工方法和工艺措施5现场临时用电平面布置图6临时用电施工的HSE保证措施7其他1 编制说明1.1目的 本方案是为我公司承建的河南龙宇煤化工二期新建成品罐区装置施工临时用电而编制的，包括临时用电的布局走向，HSE方面的措施。1.2范围 河南国龙矿业建设有限公司承建的河南龙宇煤化工二期新建成品罐区装置区域。1.3编制依据1施工现场临时用电安全技术规范JGJ46-20052施工现场平面图3电工手册4业主的有关管理规定5国家和地方其他相关规范、规定、规程：2工程概况 龙宇煤化工二期工程新建成品罐区项目位于河南省永城市，由惠生工程（中国）有限公司设计甲醇成品罐为3台20000立方，精甲醇储罐规格为42m*23.1m。监理单位为河南中大监理公司、施工单位为河南国龙矿业建设有限公司。工程范围：二期工程新建成品罐区施工总承包。包括装置区范围内罐体基础（不含桩基）、安装（包括设备、工艺、电气、仪表、消防、防腐）工程。3教育、培训与持证上岗管理3.1项目部建立健全安全生产教育培训制度，对职工进行教育培训、未经教育的人员不得上岗作业。教育培训的内容应包括但不限于以下条款：河南龙宇煤化工有限公司二期工程新建成品罐区项目HSE管理程序及本项目的基本要求：国家及行业的有关职业健康、安全、环境保护法律及法规：典型事故案例：施工重要部位、装置的主要危险源、环境因素及控制措施：安全动火、安全用电、高空作业、起重作业等有关规定，并结合施工季节进行季节性施工教育。针对施工作业性质分别学习各作业范围内的安全规程。3.2新职工、临时聘用工必须先培训再上岗。3.3项目部需建立培训教育档案。3.4特殊教育与持证上岗。凡从事电工、焊工、起重工及国家行业规定相关的特殊工种作业的人员，必须经过政府有关主管部门组织进行的专业性安全技术教育培训，经考核合格，取得特种作业操作证、方可上岗工作。特种作业人员应按当地政府部门的有关规定，定期参加培训和复审，成绩要有记录。3.5特种操作证不得伪造、涂改、转借或转让。特种作业人员必须持证上岗（可持复印件），无证上岗的令其立即停止工作。3.6发生事故和违章后再教育。3.7文件与记录“个人安全承诺书”、“每日作业安全卡”和“资格资质证件登记表”不编号，由HSE部在现场保存，项目结束后适时销毁。4施工方法和工艺措施4.1工程施工、验收应遵循的法规和标准工程施工应遵循有关的规定和法律条文，验收遵循相关规范规定。1施工现场临时用电安全技术规范JGJ46-2005。2施工现场总平面布置图及相关施工图。3国家相关规范，规程及河南龙宇煤化工相关管理规定。4简明施工计算手册。4.2工程施工方法和施工技术文件施工现场临时用电配电箱设置（如图）说明：本工程施工临时用电分三级配电，即级配电柜二级配电箱 开关箱三级配电箱 用电设备。施工现场用电计算主要参照简明施工计算手册。通过正确的计算，合理分配负荷，使三相均衡。合理进行补偿，提高功率因数。4.3施工用电量的计算与电缆敷设方式 1）本工程按照先下料后组对的工作顺序进行。根据施工阶段计算现场用电量，用电高峰阶段施工机械见下表序号名 称规 格功 率（KW）数 量总 功 率（KW）1卷板机371372电焊机ZX7400205010003磨光机1801.510154碘钨灯140405现场办公15152）采用需要系数法进行负荷计算，公式为 Q计=Q总0.75=960Kw。由三相五线电流I=功率（瓦）1.73380（伏）=11071000/1.73380=727（安） 根据现场实际，从变电所接两根YJV-1-3120+250铜芯电缆线接入到罐区现场配电柜，再选用VV 435mm2+116mm2铜芯电缆线再分别接到两个施工用区的配电箱。 选择干线截面 根据现场用电设备的布置，从各自总配电箱分别拟2路配电线，在总配箱用总闸刀控制。4.4临时电缆敷设方式 临时电缆按照业主指定的位置，由于施工现场用电量大，业主在循环水泵房变电所指定两个400A空开，供我单位接线并在变电所安装两个电表箱，再从电表箱接出沿电缆桥架走到南侧院墙边，剩余部分沿着围墙架空走到罐区。4.5临时施工用电施工的质量保证措施 临时施工用电的施工工序检查，按正式工程施工的要求进行检查，并填写相关记录。按正式施工的要求，进行有关绝缘的检查与检验。4.6外电线路及电气设备防护在建工程不得在外电架空线路正下方施工、搭设作业棚、建造生活设施或堆放构件、架具、材料及其他杂物等。施工现场开挖沟槽边缘与外电埋地电缆沟槽边缘之间的距离不得小于0.5米。电气设备现场周围不得存放易燃物、污源和腐蚀介质，否则应予以清除或做防护处理，其防护等级必须与环境条件相适应。电气设备设置场所应能避免物体打击和机械损伤，否则应做好防护处置。5现场临时用电平面布置图（附图）6临时用电施工的保护措施 根据施工现场临时用电安全技术规范JGJ46-2005。规定，一级配电箱内需设漏电保护断路器，一级漏电保护箱位于总配电箱旁边，二级配电箱设置时应在用电设备或负荷相对集中的地方。二级配电箱与开关箱距离不应超过30米，开关箱应装设在用电设备附近便于操作处，与所操作使用的用电设备水平距离不大于3米。一、二级配电箱设置的地方，应考虑操作空间和通道，周围不得堆放任何妨碍操作、维修及易燃、易爆的物品，不得有杂草和灌木丛。建筑施工现场临时用电工程专用的电源中性点直接接地的220/380V三相四线制低压电力系统，必须符合下列规定：1、 采用三级配电系统：2、 采用TN-S接零保护系统：3、 采用二级漏电保护系统。配电箱、开关箱应有名称、用途、分路标记及系统接线图。配电箱、开关箱应定期检查、维修。检查、维修人员必须是专业电工。检查、维修时必须按规定穿、戴绝缘鞋、手套、必须使用电工绝缘工具，并应做检查、维修工作记录。对配电箱、开关箱进行定期维修、检查时，必须将其前一级相应的电源隔离开关分闸断电，并悬挂“禁止合闸、有人工作”停电标志牌，严禁带电作业。起重机、外用的金属操作平台及需要设置避雷装置的其他机械等，除应连接PE线外，还应做重复接地。设备的金属结构构件之间应保证电气连接。电焊机械应放置在防雨、干燥和通风良好的地方。焊接现场不得有易燃、易爆物品。电焊机械的二次线应采用防水橡皮护套铜芯软电缆，电缆长度不应大于30米，不得采用金属构件或结构钢筋代替二次线的接地。为防止电气设备或系统的金属外壳因绝缘损坏而带电，必须将正常情况下不带电的金属外壳或构架例如电动机的金属底座、配电箱和开关箱的金属箱体等于PE线相连，并再作重复接地，即保护接零。保护零线（即PE线）由工作接地线、配电房的零线或第一极漏电保护器的电源侧（上端）引出。保护零线除在配电房外接地外，还需在配电线路的中间处和末端处作重复接地，每一重复接地装置的接地电阻不得大于4欧。接地体采用50*50*5的镀锌角钢焊接而成，埋深2.5米左右。配电箱、设备外壳的接地线采用直径不小于2.5mm的多股铜芯线（绿黄双色线）。现场临时用电工作由公司技术部和公司安全部共同监督实施，按照本公司施工现场临时用电管理办法中有关规定，本项工作由项目部生产经理和安全工程师全面负责，项目部设置专人进行管理。7其他未尽事宜应按照国家及地方和河南龙宇煤化工有关规范、标准、管理制度执行。本方案若与国家、地方、行业、业主等的有关要求有冲突之处，应按照国家、地方、行业、业主等的有关要求执行。下面为附送毕业论文致谢词范文！不需要的可以编辑删除！谢谢！毕业论文致谢词 我的毕业论文是在韦xx老师的精心指导和大力支持下完成的，他渊博的知识开阔的视野给了我深深的启迪，论文凝聚着他的血汗，他以严谨的治学态度和敬业精神深深的感染了我对我的工作学习产生了深渊的影响，在此我向他表示衷心的谢意 这三年来感谢广西工业职业技术学院汽车工程系的老师对我专业思维及专业技能的培养，他们在学业上的心细指导为我工作和继续学习打下了良好的基础，在这里我要像诸位老师深深的鞠上一躬!特别是我的班主任吴廷川老师，虽然他不是我的专业老师，但是在这三年来，在思想以及生活上给予我鼓舞与关怀让我走出了很多失落的时候，“明师之恩，诚为过于天地，重于父母”，对吴老师的感激之情我无法用语言来表达，在此向吴老师致以最崇高的敬意和最真诚的谢意! 感谢这三年来我的朋友以及汽修0932班的四十多位同学对我的学习，生活和工作的支持和关心。三年来我们真心相待，和睦共处，不是兄弟胜是兄弟!正是一路上有你们我的求学生涯才不会感到孤独，马上就要各奔前程了，希望（，请保留此标记。）你们有好的前途，失败不要灰心，你的背后还有汽修0932班这个大家庭! 最后我要感谢我的父母，你们生我养我，纵有三世也无法回报你们，要离开你们出去工作了，我在心里默默的祝福你们平安健康，我不会让你们失望的，会好好工作回报社会的。 致谢词2 在本次论文设计过程中，感谢我的学校，给了我学习的机会，在学习中，老师从选题指导、论文框架到细节修改，都给予了细致的指导，提出了很多宝贵的意见与建议，老师以其严谨求实的治学态度、高度的敬业精神、兢兢业业、孜孜以求的工作作风和大胆创新的进取精神对我产生重要影响。他渊博的知识、开阔的视野和敏锐的思维给了我深深的启迪。这篇论文是在老师的精心指导和大力支持下才完成的 感谢所有授我以业的老师，没有这些年知识的积淀，我没有这么大的动力和信心完成这篇论文。感恩之余，诚恳地请各位老师对我的论文多加批评指正，使我及时完善论文的不足之处。 谨以此致谢最后，我要向百忙之中抽时间对本文进行审阅的各位老师表示衷心的感谢。开学自我介绍范文：首先，我想说“荣幸”，因为茫茫人海由不相识到相识实在是人生一大幸事，更希望能在三年的学习生活中能够与大家成为好同学，好朋友。其次我要说“幸运”，因为在短暂的私下接触我感觉我们班的同学都很优秀，值得我学习的地方很多，我相信我们班一定将是团结、向上、努力请保留此标记。）的班集体。最后我要说“加油”衷心地祝愿我们班的同学也包括我在内通过三年的努力学习最后都能够考入我们自己理想中的大学，为老师争光、为家长争光，更是为了我们自己未来美好生活和个人价值，加油。哦，对了，我的名字叫“*”，希望大家能记住我，因为被别人记住是一件幸福的事！）查看更多与本文高中生开学自我介绍相关的文章。精品word文档可以编辑（本页是封面）【最新资料 Word版 可自由编辑！】 精品word文档可以编辑（本页是封面）【最新资料 Word版 可自由编辑！】
