外墙石材施工组织设计.doc

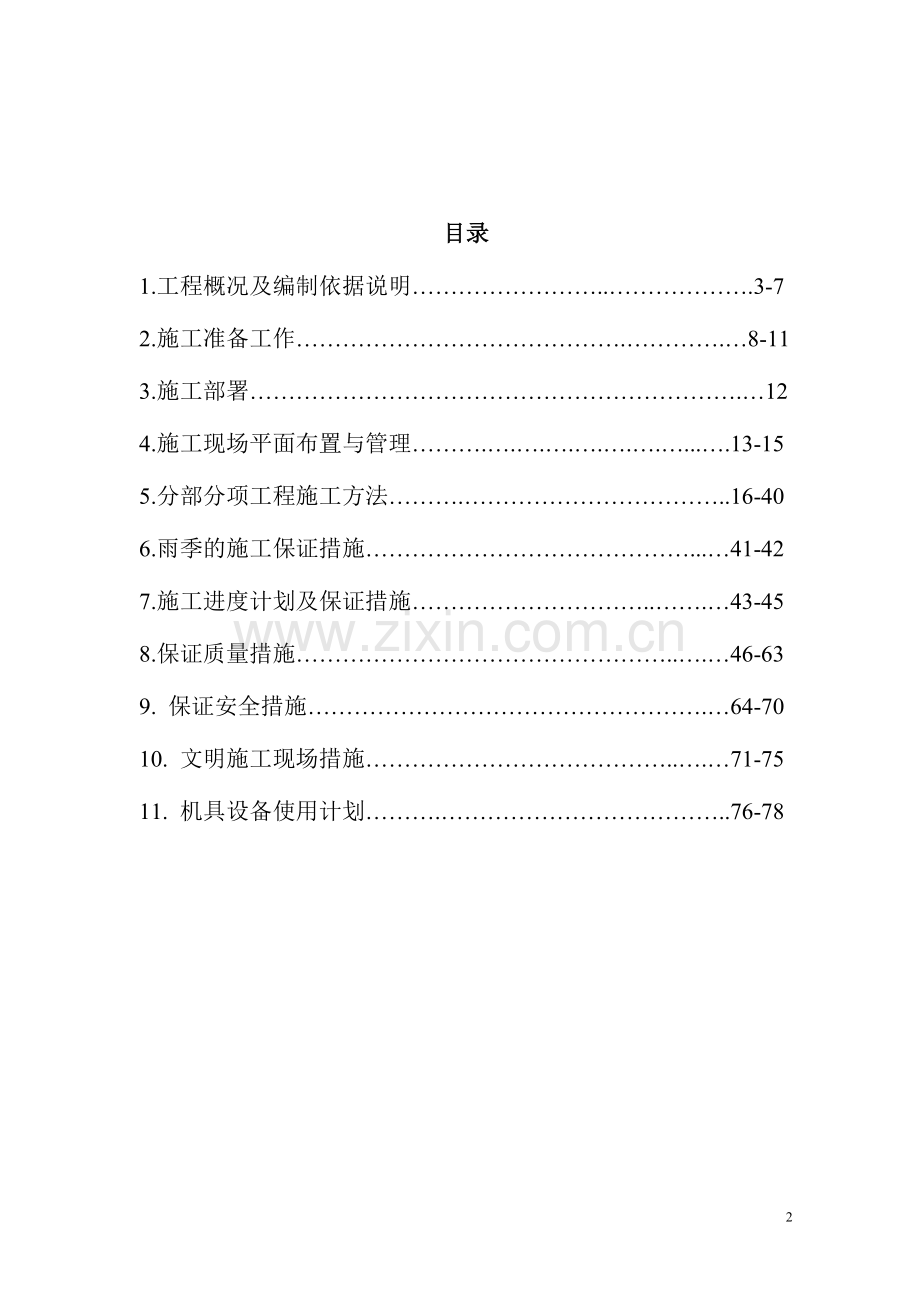

湖南第三工程有限公司综合办公楼室内装饰工程施工组织设计编制人：陈号贤审核人：王立明审批人：贺智湖南华意建筑装饰装修有限公司2013年3月目录1.工程概况及编制依据说明.3-72.施工准备工作.8-113.施工部署.124.施工现场平面布置与管理.13-155.分部分项工程施工方法.16-406.雨季的施工保证措施.41-427.施工进度计划及保证措施.43-458.保证质量措施.46-639. 保证安全措施.64-7010. 文明施工现场措施.71-7511. 机具设备使用计划.76-78第一章 工程概况及编制依据说明第一节工程概况一、工程概况及设计说明1、工程概况1.1工程名称：三建兴城培训楼装饰工程1.2建设地点：湘潭市书院路39号1.3建设性质：培训楼1.4建筑结构：高层框架剪力墙结构，共二十九层（含地下室两层）1.5建设规模：总建筑面积42028平方米1.6建设内容：培训楼的外墙面石材料、玻璃幕墙装饰工程1.7装修施工单位：湖南华意建筑装修装饰有限公司1.8工程质量标准：要求所有工程施工完毕均达到国家规定的优良工程确保芙蓉奖，争创鲁班奖1.9现场条件：该工程为新建培训楼装饰，地处湘潭市书院路与双拥路交叉口1.10施工时间：90日历天2、幕墙工程技术规范及设计规范3.1技术规范序号规范名称编号1玻璃幕墙工程技术规范JGJ 10220032玻璃幕墙工程质量检验标准JGJ/T 139-20013建筑幕墙物理性能分级GB/T 15225-944民用建筑热工设计规范GB 50176-935高层民用建筑设计防火规范（2001年版）GB 50045-956建筑幕墙JG 3035967建筑结构荷载规范GB 5000920018金属与石材幕墙工程技术规范JGJ 13320019钢结构设计规范GB 50017-200310建筑钢结构焊接技术规程JGJ 81200211钢结构工程施工质量验收规范GB 50205200112建筑设计防火规范（2001年版）GBJ 16-8713建筑物防雷设计规范GB 500579414建筑抗震设计规范GB 50011200115民用建筑节能设计标准JGJ 26-9516民用建筑隔声设计规范GBJ 118-8817建筑施工高处作业安全技术规范JGJ 80-9118建筑结构可靠度设计统一标准GB 50068-200119建筑幕墙光学性能GB/T 18091-200020建筑装饰工程质量验收规范GB 50210-200121建筑工程施工质量验收统一标准GB 50300-200122公共建筑节能设计标准GB 50189-200523采暖通风与空气调节设计规范GBJ 19-8724高层民用建筑钢结构技术规程JGJ 99-9825高层建筑混凝土结构技术规程JGJ 3-200226混凝土结构设计规范GBJ 50010-200227铝合金门GB 8478-200328铝合金窗GB 8479-20033.2建筑材料标准及规程序号规范名称编号1铝合金建筑型材GB/T 5237-20042铝及铝合金轧制板材GB/T 38803建筑玻璃应用技术规程JGJ 1134钢化玻璃GB/T 99635浮法玻璃GB 116146中空玻璃GB 119447幕墙用钢化玻璃与半钢化玻璃GB 178418普通平板玻璃GB/T 48719碳素结构钢GB/T 70010优质碳素结构钢GB/T 69911不锈钢棒GB/T 122012不锈钢冷加工钢棒GB 422613不锈钢冷轧钢板GB 328014不锈钢热轧钢板GB/T 423715碳素结构钢和低合金结构钢热轧薄钢板及钢带GB/T 91216建筑用硅酮结构密封胶GB 1677617硅酮建筑密封胶GB/T 1468320聚硫建筑密封膏JC 48321中空玻璃用弹性密封胶剂JC/T 48622建筑窗用弹性密封剂JC 48523天然花岗石建筑板材GB/T 1806124天然石材产品放射防护分类控制标准JC 51825干挂天然花岗石饰面建筑板材及其不锈钢配件JC 830.1830.226建筑门窗开关方向及开关标准GB 58253.3幕墙性能检测和实验方法序号规范名称编号1建筑幕墙空气渗透性能检测方法GB/T 15226-942建筑幕墙风压变形性能检测方法GB/T 15227-943建筑幕墙雨水渗漏性能检测方法GB/T 15228-944建筑外窗抗风压性能分级及其检测方法GB 7106-20025建筑外窗气密性能分级及其检测方法GB 7107-20026建筑外窗水密性能分级及其检测方法GB 7108-20027建筑幕墙平面内变形性能检测方法GB/T 18250-2000第二节 编制依据及说明一、编制依据:本施工组织设计适用于“三建兴城综合培训楼外墙装饰。施工组织设计在编制中依据的技术文件、分析研究结果，规范与标准如下：（一）幕墙工程施工图；（二）工程现场实际情况；（三）根据本公司的ISO9001国际质量标准相关文件；（四）公司的技术力量、施工能力、施工经验、机械设备状况和自有的技术资料；（五）中南标准；（六）国家相关地法规及规范；1、建筑装饰工程施工及验收规范JGJ73912、建筑工程施工验收统一标准 GB5030020013、建筑抗震设计规范 GB5001120014、建筑设计防火规范 GBJ16 5、建筑物防雷设计规范 GB 50057-946、钢结构工程施工质量验收规范GB5020520017、金属与石材幕墙工程技术规范JGJ 133-20018、建筑幕墙 JG303519969、建筑防腐蚀工程施工及验收规范 GB5021291 10、工程测量规范 GB 500269311、建筑施工安全检查标准 JGJ 599912、施工现场临时用电安全技术规范JGJ 468813、建筑施工高处作业安全技术规范JGJ 809114、建筑幕墙物理性能分级 GB/T15225-9415、建筑幕墙空气渗透性能检测方法GB/T15226-9416、建筑幕墙风压变形性能检测方法GB/T15227-9417、建筑幕墙雨水渗漏性能检测方法GB/T15228-9418、建筑幕墙平面内变形性能检测方法GBT1825019、建筑结构荷载规范 GB5000920、钢结构设计规范 GB178721、建筑钢结构焊接规程 JGJ819122、硅酮建筑密封胶GB/T14683-9323、建筑用硅酮结构密封胶 GB16776-97二、编制说明：本施工组织设计是针对“三建兴城综合培训楼外墙石材幕墙”在施工组织、施工管理、劳动力组织、材料设备供应、施工工艺、进度计划、质量安全文明措施等作详细而周全的设计规划，为本工程施工组织提供完整的纲领性文件，用以指导施工，使本工程在幕墙施工的全过程中，各个环节始终处于受控状态，达到高质量、高标准、高水平，使业主称心满意，工程管理更加合理而有效，确保以优质、高速、安全、文明完成该工程的建设任务。本施工组织设计的指导思想如下：（一）根据实际情况制定合理科学的施工方案和施工工艺。（二）采用现代建筑管理原理、流水施工方法和网络计划技术，组织有节奏、均衡和连续地施工。（三）认真编制各项实施计划，严格控制工程质量、工程进度、工程成本，确保安全生产和文明施工，作好环境和历史文物保护。（四）充分利用施工机械和设备，提高施工机械化、自动化程度，改善劳动条件，提高生产率。（五）科学安排大风、雨季、冬季施工，保证施工生产的均衡性和连续性。（六）扩大预制装配范围，提高建筑工业化程度。（七）尽可能利用永久性设施和组装式施工设施，科学地规划施工总平面，努力减少施工设施建造量和施工用地。（八）优化现场物资储存量，确定物资储存方式，尽量减少库存量和物资损耗。第二章 施工准备工作一 、施工准备程序施工准备程序见下图:施工准备程序熟悉图纸、图纸技术交底、工程量复核、现场调查制定设备 机具安排制作、安装流程作业指导书制定劳动力 安排计划编制月度、每周施工进度计划编制材料、构件、成品需用计划安全、技术交底临时供水、供电计划施工现场总平面布置方案审批二、 技术准备一、组织工程技术人员及相关参施管理人员对设计图纸进行学习和会审工作，以便审查和发现施工设计中待完善的问题并及时修改，充分理解设计意图，为参加设计交底做好准备，做到正确无误地施工。二、设计师对其设计思想、主材选择、构造做法等进行设计交底 ，要使施工各专业工长明确设计要求，熟悉审查设计图纸及有关的技术资料。三、组织各专业工长学习了解相关专业国家质量验评标准、施工工艺标准、规范等；各分部施工工长要了解本工程选用的各种材料的技术性能、施工注意事项；编制好相应的施工作业指导书、技术交底文件。四、充分发挥我公司科研优势，深化完善幕墙工程组织设计的方案。五、完成各类人员进场前培训教育和特殊工种人员上岗前培训和相关资格审查。六、根据施工进度计划编制材料进场详细计划书，提前做好主材选择、订货加工、数量、规格、来源及供货日期的计划，保证材料及时到位。三、材料准备制订材料采购计划，预先按甲方、设计和监理要求订货落实，按进货计划要求分批进场，进场后由甲方、监理认可后，才能可使用。保证材料的按时供给，资金的合理运作，不影响施工进度和质量。四、进场前准备根据本工程的施工特点，在现场设立临时仓库或材料临时堆放点，施工人员的临时住所，落实施工及生活用水电，向甲方提出供应配套的水源和电源。一、施工前对施工现场进行全面系统的了解，证明是否与原设计的施工要求条件相一致，发现不符合施工要求的情况提出修改方案交甲方及设计单位，要求尽早解决处理，以免影响施工进度和质量。二、根据施工要求，需由总包提供幕墙施工所需的中心线，水平线和进出位线，然后，我公司派专职测量人员进行复测，以确保达到施工要求。五 施工设备准备应提前对现有设备进行检查，发现有故障的应提前检修好，如需购买的应提前定货，保证施工时所需设备全部到位。六、施工管理组织机构一、施工组织机构：公司把本工程列为重点工程项目，本着“质量第一，用户至上，注重信誉，信守合同”的宗旨，来完成该工程的施工任务。根据该工程的规划、特点，为了能有效地对整个工程实施全面统一的施工组织管理，确保上述各项目标的实现,在组织机构上采取以下措施：1、成立以公司付总经理为首的领导小组，负责施工部署和计划的编制和协调工作；2、现场成立湘三建兴城综合培训楼外墙幕墙项目经理部。项目经理部基本职责是制订工程的施工生产计划，组织工程施工，统筹安排施工进度及施工顺序，处理施工难题，协调各协作单位之间的关系。3、在施工管理人员的配备上挑选精兵强将，选择技术能力强、操作技能过硬的专业能手，组成精锐强干、高效、战斗能力强的施工作业队伍。4、为了加强对工程质量、安全、文明施工及成本的监督控制力度，公司工程技术部、经营管理部、设备材料部、质检部、行政部门等均设专人负责追踪该工程的进展，定期不定期对工程监督检查，实行分级负责的专项管理制度；公司通过对该工程各项指标的考核，达到对工程进行宏观控制的目的。5、项目管理机构各司其职，各负其责，各尽所能，上下协调，群策群力，精心组织，精心施工，高标准、严要求，从整体上推动工程不断往前发展直到最后完成合同要求的内容。二、项目施工组织机构（见下页）项目施工组织机构领导小组组长项目经理总工程师总经济师1负责施工组织设计的审批2负责质量计划的编制3监督两项文件的实施、修定1负责对外承包方案的制定2负责对内承包方案的制定3监督两项方案的实施、修定项目经理部行政助理项目副经理技术总负责（现场技术、质量管理）安全员预算员施工员材料员各施工班组为了按期完成计划进度承诺的任务，实现按期交工，我公司允诺节假日期间不休息，加班加点，连续施工，保证及时交付使用。第三章 施工部署根据本工程具体要求，施工现场场地踏勘情况及建筑物的建筑情况和位置状况，结合本公司以往施工经验，制定切实可行的施工部署。 一、部署原则针对本工程位于市区主要地段，施工场地相对存在着客观原因，特确定以下部署原则： 一、根据本工程既定的质量目标和施工工期目标，结合本工程实际特点，进行施工阶段分解，确定各阶段部署目标。 二、加强施工过程中的动态管理，针对各工序和环节，合理安排劳动力和施工准备的投入在确保每道工序工程质量的前提下，立足抢时间，争速度，科学地组织流水施工及交叉施工，严格遵守各项规章制度，严肃确定施工调度工作，有计划、有步骤、有目标的严格合理分配班组施工任务，严格控制关键工序的施工工期，确保按期、优质、高效地完成工程施工任务。二、施工顺序及施工阶段的划分一、施工顺序：针对工程的实际情况，按先龙骨后面板，先大面后局部，龙骨自上而下与面板自上而下相结合的施工顺序进行施工，为确保施工工期，部分施工工序之间计划进行交叉施工，主要施工顺序如下：（一）材料加工、组装、预处理、测量放线；（二）大面龙骨部分安装施工；（三）大面面板部分安装施工；（四）打胶；（五）收尾部分安装施工；二、根据施工的特点，将本工程的施工分为三个施工阶段：（1）加工、测量阶段：石材加工、运输、测量放线等；（2）干挂石材施工阶段；三 施工段的划分针对工程的实际情况，本工程施工划分为22F-27F、15F-21F、8F-14F、1F-5F四个标段（详见附件）第四章 施工现场平面布置与管理根据本工程的特点：工程量较大，工期相对较短，并结合施工现场实际情况，本着对施工现场合理利用，并有利于施工中的节约，以施工组织的科学理论为指导，精心设计施工总平面图，以此提出施工现场管理目标，并做为施工现场的管理依据，从而实现创建安全文明施工优良目标。一、 生产、生活临设布置现场临时设施以有利于施工现场管理，有利于施工中材料的运输、使用，根据施工现场拟建工程的位置及施工现场的具体情况进行合理的现场临时布置，具体详见土建一层施工总平面图。生产设施布置：（一）加工车间加工车间，用于加工型材、钢件等零部件产品，其内部设立材料堆放区、加工棚、半成品堆场等区域；用于该建筑工程项目的加工车间面积。（二）仓库 用于该建筑工程项目的材料仓库的用途面积。（三）设备停放地、材料堆放地用于该建筑工程项目的设备停放地、材料堆放地的用途面积。二、临时电、水、道路、消防设施布置按照业主对施工方提供的基本条件，在整个施工期间，工地供水和电源都由甲方负责提供。一、施工用水、道路：施工场地的施工用水、电由甲方接通到现场。施工道路按甲方指定的路进入现场。二、临时用电设施布置：根据工程情况，我公司计划设临时配电箱，配电箱的配置严格按照国家规范，实行“一机一闸”、“三级漏电保护”等规定；另外，在施工区配备可移动配电架，做到与施工同步；三、消防设施布置：在考虑临时用水规划时，充分考虑消防的用水需要；关键位置如走廊、安全出口、楼道、用电重地、当前施工区、办公室、会议室等严格按规定设立消防设备，并配备专人管理、维护、检修；三、材料堆放布置在施工现场或者附近,设置材料的临时堆放场地,并且在货物的堆放过程中,做好成品及半成品的保护工作.一、场地的选择材料堆放场地应通风、平整、干燥、防雨水渗漏，应注意防雨、防潮，不得与酸、碱、盐类物质或液体接触；应远离主要交通过道及施工面或上部有物体坠落区域，便于材料转运。储存区应利于轻搬轻放，且不应放置在繁忙通道的两边；对国标及行业标准规定有储存条件的物资应严格执行。 材料堆放地应具有一定的面积和空间，满足三维方向的摆放要求。 材料堆放地不可露天，具有防雪防雨功能。 材料堆放地应具有防火、防盗设施。二、堆放要求 库房物资的储存要堆放整齐、分类、有序、防火、防潮、防腐蚀、易于取用，对于注胶板块等易划伤、变形、破碎物品的堆放应避免碰撞挤压，必要时应在材料周围设置保护屏障，材料上的原有的标识标签要朝向显要且易被看到的地方。四、施工机械现场布置 本工程施工机械的现场平面布置综合考虑了工程的现场情况，工程量及施工进度的要求，以达到充分满足现场施工的目的。五、施工垃圾的处理现场施工垃圾采用层层清理，集中堆放，专人管理，统一清运的办法。六、施工平面布置总图施工平面布置总图是拟建项目施工场地的总布置图，对施工现场的道路交通、材料仓库、临时办公、临时水电管线等做出合理的规划布置，从而正确处理全工地施工期间所需各项设施和永久建筑、拟建工程之间的空间关系。一、施工总平面图设计的原则（一）尽量减少施工场地的占用面积，使平面布置紧凑合理；（二）合理组织运输和二次倒运，减少往返搬运，保证运输方便畅通；（三）施工区域的划分和场地的临时占用，应符合施工流程的要求，尽量减少工种和各工程之间的干扰；（四）充分利用永久性建筑，构筑物和原有设施为施工服务，降低临时设施占用费用；（五）各种生产、生活设施应便于工人的生产生活；（六）满足安全防火、劳动保护的要求。二、施工总平面图设计的内容（一）一切为全工地施工服务的临时设施的布置位置；（二）临时现场办公的位置、面积和活动场地；（三）材料和工艺设备存放的场地、面积（即现场材料仓库）；（四）施工用的人流通道；（五）下料、加工、组装场地；（六）现场垃圾临时堆放，集中清理的位置；（七）临时用水、用电的设置位置；（八）安全、消防设施的位置；（九）永久性测量放线标准的位置。三、施工总平面图设计施工总平面图，（见土建施工图）；四、施工总平面图的科学管理建立统一的施工总平面图管理制度，划分总平面图的使用管理范围。各区、各片指定专人负责，严格控制各种材料、构件、机具的位置，占用时间和占用面积；实行施工总平面动态管理，定期对现场平面进行实录、复核，修正其不合理的地方，定期召开总平面执行检查会议，奖优罚劣，协调好各单位之间的关系；做好现场清理维护工作，不准擅自拆迁建筑物和水电线路，不得随意阻塞道路，确保施工道路畅通；尽量保证临时设施所用材料的再利用价值。为确保现场施工的计划顺利进行和文明施工现场的实现，本工程施工总平面的管理由项目经理负责，划分片区包干管理。第五章 分部分项工程施工方法一施工总体安排根据本工程特点，结合我公司的设备、技术、人员、资金状况，为了充分利用时间和空间，本着始终坚持“用户第一，信誉致上”的经营宗旨和我公司的质量方针。充分利用和发挥我公司在生产经营、技术管理、人员设备等各方面的优势，实行现代化管理，保证工程在管理、质量、安全文明、工作态度、精神面貌上均创出一流水平。结合本工程实际情况，在考虑施工安排中，针对几个分区的具体位置及各类幕墙做法的不同特点，合理分段，统一协调，有机的安排劳动力和机械设备，同时考虑季节、气候对施工的影响，在保证质量，保证安全，抓好文明生产的基础上，精心组织，精心安排，利用现代高科技的手段，以网络控制进度，确保证施工质量，上下协同工作，齐抓共管，全力投入，从人力、财力、物力和时间上为优质、安全、按期、高效完成本工程施工及其相关任务提供有力保障。根据设计施工图的要求，参考类似工程经验和本工程的具体施工条件，确定总工期计划为90天，此工期低于国家的工期定额，为超常规的工期定额，在具体施工中，要抓好如下三个环节：一、优先考虑全部施工过程中的各个环节，采用新技术、新工艺、新设备、新材料，因地制宜的依靠科技进步，来提高施工效率。二、全面分析各施工段的具体特点，充分利用时间、空间，均衡人力机具安排，实现各种交叉作业之间的高效配合。三、密切搞好与业主、设计院、监理及各相关单位之间的协作配合，抓好定货的前期工作，认真准备，加强意识，提高抗风险能力。在本工程施工总体安排中，一定要将工期、质量、材料等要求化为具体文字，落实到各相关条款中，严格按设计图施工。在具体施工组织安排中，要针对幕墙的施工特点，合理安排人力、机具、时机等施工因素，做到主次分明，条块清晰，有序配合，抓住预埋测量加工龙骨安装面板打胶这条施工主线，重点安排组织施工。各分部分项施工原则，综合各方面的因素，高质量、高效率的完成施工任务。本工程具有难度大，要求高，采用流水施工组织方式是针对该项工程较理想的方法。所谓流水施工组织方式是将该工程的整体工程分解成若干个施工过程，也就是划分为若干个工作性质相同的分部、分项工程和工序；同时将该工程在平面上划分成若干个劳动量大致相等的施工段；再竖向划分成若干个施工层；按照施工过程分别建立专业的施工队；各专业施工队按照一定的施工顺序投入施工，完成第一个施工段上的任务后，在专业施工队的人数适当调整、使用的机具和材料变化不大的情况下，依次、连续地投入第二、第三、直到最后一个施工段的施工。在规定的时间内，完成同样的施工任务；不同的专业施工队在工作时间上最大限度的、合理的搭接起来；保证拟建工程项目的施工全过程在时间上、空间上、有节奏、连续、均衡地进行下去，直到完成全部施工任务。流水施工组织方式具有以下特点：一、科学地利用了工作面、争取了时间，工期比较合理；二、施工队及其工人实现了专业化施工，可使工人的操作技术熟练，能更好地保证工程质量，提高劳动生产率；三、专业施工队及其工人能够连续作业，使相应的专业队伍之间实现了最大限度的、合理的搭接；四、单位时间投入施工的资源量较为均衡，有利于资源供应的组织工作；五、为文明施工和进行现场的科学管理创造了有利条件。除此而外，流水施工在工艺划分、时间排列、空间布置上的统筹安排，必然会给相应的项目经理部带来显著的经济效果，具体可归纳为以下几点：（一）、由于流水施工的连续性，减少了专业工作的间隔时间，达到了缩短工期的目的，可使拟建工程项目尽早竣工，交付使用，发挥投资效益；（二）、便于改善劳动组织，改进操作方法和施工机具，有利于提高劳动生产率；（三）、专业化的生产可提高工人的技术水平，使工程质量得以保证；（四）、工人技术水平和劳动生产率的提高，可以减少用工量和施工暂设建造量，降低工程成本，提高利润水平；（五）、可以保证施工机械和劳动力得到充分、合理的利用；（六）、由于工期短，效率高，用人少，资源消耗均衡，可以减少现场管理费和物资消耗，实现合理储存与供应，有利于提高项目经理部的综合经济效益。综上所述，采用流水施工组织方式、能够满足工程施工对工期、质量、投资成本以及其他综合指标的实现。根据三建兴城综合培训楼的实际情况，按照流水施工组织的范围划分，采用群体工程流水分段，它是在若干个单位工程之间组织起来的流水施工。反映在项目施工进度上，是一张项目施工总进度计划图。为确保工期，合理安排施工顺序和流水作业，合理穿插，避免相互制约；本着均衡劳动力，最大限度的利用机械设备的原则，依据有关要求，将整个工程分为三个主要阶段和两个主要施工段。一、 三个主要阶段：（一）龙骨加工、安装；（二）面板安装；（三）打硅酮密封胶三个主要阶段的组织施工中要充分利用时间、空间、平面，合理组织主体的交叉作业；在幕墙施工过程中，组织内部各施工段、施工面之间协同作业，前一阶段的工作（龙骨安装、面板安装）要注意为后续施工创造有利条件，使所有工序有条不紊的进行，以达到各相关工种、各分部、分项工程之间实现合理的有机协调，确保工程总进度。二、两个主要施工段：（一）主楼四面共四个分区，（二）主楼石材幕墙；二、 关键工序施工一、测量放线：测量放线是确保施工质量的最关键工序。为保证测量精度，按施工图纸进行测量放线。以确定好的控制点为基准将每对水平控制点用拉线连接，将每对竖向控制点用拉线连接。连接后的拉线在空中形成网面，用记号笔将每个网交叉点作上标记以确保在施工过程中拉线的交叉点不变。三、干挂石材施工方案一、为保证白麻幕墙的装饰效果，我司将采取如下措施控制好质量：（一）材料选择：须选用一个矿脉的石材，保证白麻的物理性能无差异；（二）石材外装饰面的色差控制：以甲方确定的石材样板为色差控制标准，从荒料开始就进行选择色泽一致的原料，才能做主白麻板材基本上无色差现象。（三）板块加工程序：首先对荒料进行编号，再根据编号顺序逐一进行石纹规律调查，将石纹一致的加工锯成板胚，再将每块荒料的板胚进行编号，选定所需的表达面，而后把板胚粗磨打平，打平到符合设计要求；1、产品表面光泽度须达到85度以上，表面平整度误差不超过0.5MM,角度偏差不超过0.5MM,几何尺寸要达到(+0MM,-1MM)的要求,厚度偏差不超出(+1MM,-2MM)。 2、产品表面色差尽量控制基本一致，但不允许有石胆、石蛇、射线、扫花及边角有损现象。3、板材切割完毕后须在石板外侧边缘磨出深为1MM的倒角。4、板材加工完后，须在石板背面涂刷两道防水涂料。5、绘制板材排列翻样图，由于外形尺寸变化多，板材所需规格多，为了便于加工，施工需要，所有要挂的花岗岩石板均进行排板翻样图绘制，每块材均编号，注明尺寸大小，绘制平面图，排列图及详图；二、石材施工工艺流程如下：1、施工前准备， 2、预埋铁件处理， 3、测量 ，4、测量成果图绘制，5、连接件安装，6、竖梁定位放线 ，7、转接件安装 ，8、竖梁安装 ，9、竖梁校正与验收，10、加固及二次防腐，11、层高及横梁测量定位与放线索， 12、横梁角码定位钻孔， 13、横梁安装， 14、石材板块安装 ，15、注胶封胶 ，16、清洁收尾 。三、预埋铁件 1、说明： 安装镀锌钢板及化学锚栓是幕墙与主体结构连结的结构件之一，安装的质量好直接影响幕墙与主体结构的连接功能。其安装的精确程度也直接影响着幕墙施工的精度及外观质量的好坏。所以作为幕墙安装施工的第一项作业，镀锌钢板、化学锚板的安装无论对其制作和安装都是直接影响着整个幕墙的施工、安装及整体效果的重要因素。 2、主要材料说明：预埋铁件、电焊条及辅助用钢筋 预埋铁件：铁板厚度为8mm，锚筋为直径12在安装前要检查铁件焊角是否牢固，是否符合焊接有关施工规范，焊角钢筋是否够锚固长度。 电焊条：采用优质焊条。凡在工地上的电焊条要存放于干燥处，注意防潮。 3、工艺流程及说明： 熟悉了解图纸要求在施工现场找准预埋区域 找出定位轴线找出定位点打水平（或检查土建水平）拉水平线查证误差调整误差水平分割验证分割准确性预置预埋铁件调整铁件位置并点焊加固镀锌钢板打孔安装化学锚栓主、次龙骨进行防腐处理。 4、基本操作说明： 1）熟悉图纸：安装作业人员在接到图纸后，先要对图纸进行熟悉了解，主要了解下几个方面内容： （1）、图纸的页数有图号图幅； （2）、对图纸内容进行全面的了解； （3）、找出设计的主导尺寸（分格），不可调整尺寸和可调节尺寸； （4）、对图纸进行质疑； （5）、制定预埋施工方案和技术交底； （6）、明确转角及异形处的处理方法； （7）、对照土建图纸验证工方案及设计。 2）在施工现场找准预埋区域： 针对不同工程实际情况，首先在现场上要找准预埋铁的区域，有的只是局部有幕墙则区域就是局部的，整栋大楼没有预埋铁，用M12*160化学锚栓固定，每个固定点用化学锚栓4个。 3）找出定位轴线： 将图纸中标明的定位轴线与实际施工现场进行对照找出定位轴线的准确位置，定位轴线的作用有： （1）、帮助确定墙的起始点； （2）、验收安装是否准确； （3）、调整误差，确定误差调整范围。 4）找出定位点： 根据在现场查找的准确定位轴线，根据图纸中提供的有关内容，确定定位点；定位点数量不得少于两点，确定定位点时要反复测量一定要保证定位准确无误。 5）抄平（打水平）： 用水准仪对两个定位点确定水平位置。水准低度要按规范使用，首先水准仪定位时要考虑安全，定点间距离大致相同，水准仪要摆正放稳，不能出现移动，错动等现象，要注定正确使用和保管好水准仪。 6）拉水平线： 在找出定位点抄平后，在定位点间拉水线，水平线可选用细钢丝，同时用紧仔收紧，保证铁线的水平度。 7）测量误差： 在水平线拉好后，对所在工作面进行测量。主要进行水平方向的测量，同时检查各轴线（定位轴线）间的误差。通过测量出的结果分析产生误差的原因，核对有关规范（施工）对误差允许值的要求，在规定误差范围的，可消化误差，超过误差范围应与土建或甲方协商解决。 8）调整误差： 对在规范允许范围内的误差进行调整时，要求每一定位线轴线的误差，在本定位轴线间消化，误差在每个分格间分摊2mm，如超过此范围，请书面通知设计室进行设计调整。 9）水平分割： 在误差调整后，在水平线上确定预埋铁件的中心位置，水平分割必须通尺分割，也可以在两定位轴线内进行分割，但最少不能少于在两定们轴线内分割。 10）验证水平分割的尺寸： 水平分割后，要进行复检。图纸中的对应部位分格要对照复核，同时对与定位轴线相邻的一预埋件定位线测定检查，确认准确无误后进行下一道工序。 11）预置预埋铁件： 根据复检确认的分割位置，先将预埋件预埋至各自的位置，预置的目的是检查预埋件安装时与主体结构中钢筋是否有冲突，同时察看是否存在难以固定的或需要处理才可固定的情况。 12）对预埋件进行准确定位并点焊： 对预埋件进行准确定位，要控制预埋件的三维误差（X向20，Y向10，Z向10）在实际准确定位时不能积累误差，在定位准确后，对预埋件进行点焊固定。 13）加固预埋件： 为了使化学锚栓在砼浇捣过程中不致于因震动产生移位增加新的误差，故对化学锚栓必须进行加固。可采用拉、撑、焊接等措施进行加固，以增强化学锚栓的抗震能力。 14）化学锚栓安装： 安装化学锚栓检查砼的质量。若有问题，应立即采取补救措施。 15）防腐的处理： 镀锌钢板焊接部位需要进行防腐处理，防腐处理视实际情况进行单层、双层、电镀等处理。若须镀锌处理应在预埋件埋件加工时处理。 5、所需工器具及人员： 器具：电焊机一台套、水准仪一台、水平尺、圈尺、紧仔、吊垂、铁线；人员：23人。 6、作业时间 与土建配合，在土建钢筋绑结束，外侧模封闭前作业。穿插交叉于土建结构施工中，或者是后浇窗台压顶、后浇踢脚的时候。 7、管理要领： 1）要准确领会图纸的内容一设计意图。 2）对原材料，半成品的质量控制及存放现场管理。 3）熟悉定位轴一的位置及相邻点的位置，及时检查分割尺寸的准确性。 4）注意处理好误差，加强与土建方的协调配合工作。 5）检查预埋件位置是否准确，加固是否牢固。 8、安全、防护： 1）进入工地施工人员必须佩戴安全帽、安全带，不准赤膊、穿拖鞋、滑底鞋进入工地。 2）必须按施工规范进行施工，注意安全用电。 3）使用电焊机时注意防火。 4）注意施工现场的清洁卫生，自觉维护环境卫生。 5）保证材料及半成品的安全。 9、质量评定、资料整理： 预埋铁件，属于隐蔽工程施工，故其质量验收必须按隐蔽工程验收有关规定进行。主要有以下几个方面： 1、验收定位是否准确。 2、是否固定、牢固。 3、焊接是否符合要求。 4、对其他工程是否造成影响。 5、所用材料是否合格。 6、资料是否已整齐全。 资料整理：应随工程施工进度随时整理，自检验收完后请甲方、监理派代表验收、签字。要求做到如下几点： 1）、隐蔽验收的范围是全部工程。 2）、内容应包括：半成品、材料质量、安装质量。 3）、必须标明日期、施工人员、质量员。 4）、明确标明施工层、施工段、轴线位置。 5）、绘制详图。 6）、隐蔽验收记录完善，保存完整。四、建筑物或构筑物外轮廓测量 1、说明： 由于幕墙的高精级的特征，所有对土建的要求就相对提高，这就造成了幕墙施工与土建误差的矛盾。而解决这一矛盾的唯一途径就是幕墙施工单位对结构误差进行调整，这就需要我们对主体已完或局部完成的建筑物进行外轮廓测量，根据测量结果确定幕墙的调整处理方法，提供给设计室作出设计更改。 2、工艺流程说明： 熟悉了解建筑结构与幕墙设计图对整个工程进行分区、分面确定基准测量层确定基准测量轴线确定关键点放线测量记录原始数据晚换测量立面（或层次）重复上面程序整理数据分类处理或上报设计室
