南京南站隧道斜井施工方案.doc

上传人:胜**** 文档编号:694787 上传时间:2024-02-04 格式:DOC 页数:9 大小:268.50KB 下载积分:11 金币
下载 相关 举报

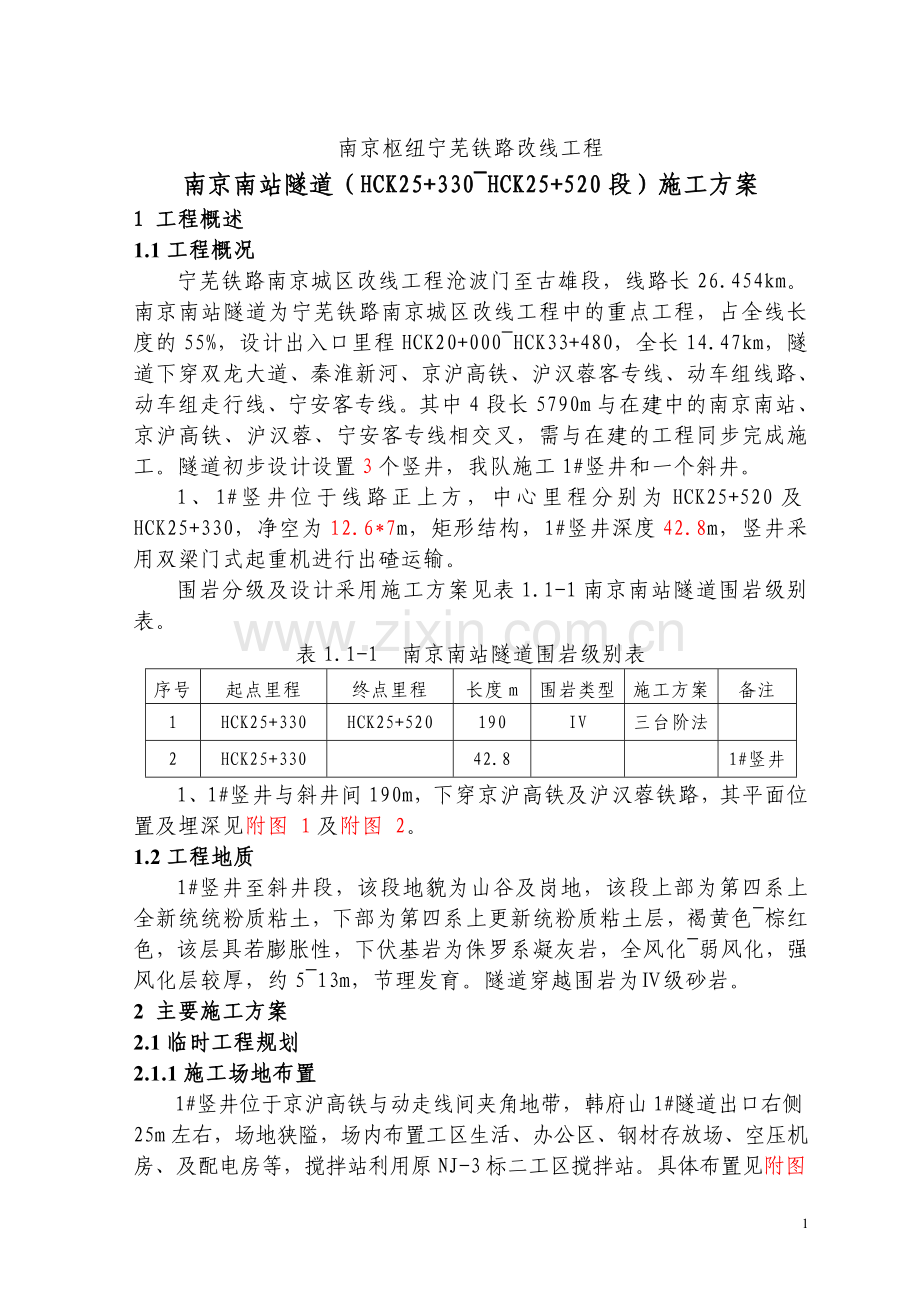

南京南站隧道斜井施工方案.doc_第1页
第1页 / 共9页

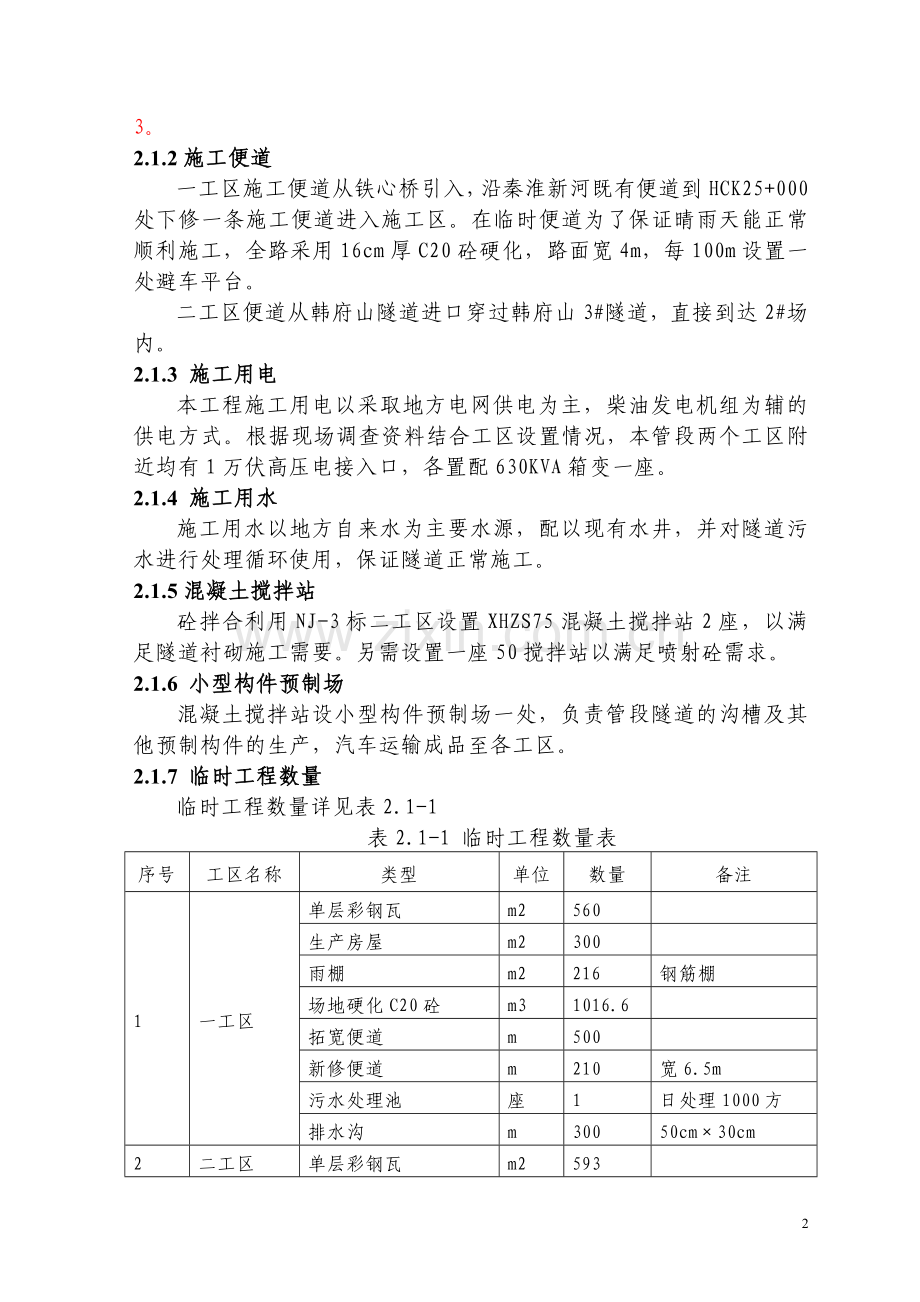

南京南站隧道斜井施工方案.doc_第2页
第2页 / 共9页


点击查看更多>>
资源描述
南京枢纽宁芜铁路改线工程 南京南站隧道(HCK25+330~HCK25+520段)施工方案 1 工程概述 1.1工程概况 宁芜铁路南京城区改线工程沧波门至古雄段,线路长26.454km。南京南站隧道为宁芜铁路南京城区改线工程中的重点工程,占全线长度的55%,设计出入口里程HCK20+000~HCK33+480,全长14.47km,隧道下穿双龙大道、秦淮新河、京沪高铁、沪汉蓉客专线、动车组线路、动车组走行线、宁安客专线。其中4段长5790m与在建中的南京南站、京沪高铁、沪汉蓉、宁安客专线相交叉,需与在建的工程同步完成施工。隧道初步设计设置3个竖井,我队施工1#竖井和一个斜井。 1、1#竖井位于线路正上方,中心里程分别为HCK25+520及HCK25+330,净空为12.6*7m,矩形结构,1#竖井深度42.8m,竖井采用双梁门式起重机进行出碴运输。 围岩分级及设计采用施工方案见表1.1-1南京南站隧道围岩级别表。 表1.1-1 南京南站隧道围岩级别表 序号 起点里程 终点里程 长度m 围岩类型 施工方案 备注 1 HCK25+330 HCK25+520 190 IV 三台阶法 2 HCK25+330 42.8 1#竖井 1、1#竖井与斜井间190m,下穿京沪高铁及沪汉蓉铁路,其平面位置及埋深见附图 1及附图 2。 1.2工程地质 1#竖井至斜井段,该段地貌为山谷及岗地,该段上部为第四系上全新统统粉质粘土,下部为第四系上更新统粉质粘土层,褐黄色~棕红色,该层具若膨胀性,下伏基岩为侏罗系凝灰岩,全风化~弱风化,强风化层较厚,约5~13m,节理发育。隧道穿越围岩为Ⅳ级砂岩。 2 主要施工方案 2.1临时工程规划 2.1.1施工场地布置 1#竖井位于京沪高铁与动走线间夹角地带,韩府山1#隧道出口右侧25m左右,场地狭隘,场内布置工区生活、办公区、钢材存放场、空压机房、及配电房等,搅拌站利用原NJ-3标二工区搅拌站。具体布置见附图3。 2.1.2施工便道 一工区施工便道从铁心桥引入,沿秦淮新河既有便道到HCK25+000处下修一条施工便道进入施工区。在临时便道为了保证晴雨天能正常顺利施工,全路采用16cm厚C20砼硬化,路面宽4m,每100m设置一处避车平台。 二工区便道从韩府山隧道进口穿过韩府山3#隧道,直接到达2#场内。 2.1.3 施工用电 本工程施工用电以采取地方电网供电为主,柴油发电机组为辅的供电方式。根据现场调查资料结合工区设置情况,本管段两个工区附近均有1万伏高压电接入口,各置配630KVA箱变一座。 2.1.4 施工用水 施工用水以地方自来水为主要水源,配以现有水井,并对隧道污水进行处理循环使用,保证隧道正常施工。 2.1.5混凝土搅拌站 砼拌合利用NJ-3标二工区设置XHZS75混凝土搅拌站2座,以满足隧道衬砌施工需要。另需设置一座50搅拌站以满足喷射砼需求。 2.1.6 小型构件预制场 混凝土搅拌站设小型构件预制场一处,负责管段隧道的沟槽及其他预制构件的生产,汽车运输成品至各工区。 2.1.7 临时工程数量 临时工程数量详见表2.1-1 表2.1-1 临时工程数量表 序号 工区名称 类型 单位 数量 备注 1 一工区 单层彩钢瓦 m2 560 生产房屋 m2 300 雨棚 m2 216 钢筋棚 场地硬化C20砼 m3 1016.6 拓宽便道 m 500 新修便道 m 210 宽6.5m 污水处理池 座 1 日处理1000方 排水沟 m 300 50cm×30cm 2 二工区 单层彩钢瓦 m2 593 生产房屋 m2 420 雨棚 m2 216 钢筋棚 场地硬化C20砼 m3 1262.8 新修便道 m 670 宽6.5m 污水处理池 座 1 日处理1000方 排水沟 m 220 50cm×30cm 3 搅拌站 钢架存放、加工棚 m2 270 场地硬化 m3 1100 彩钢房屋 m2 250 预制场 m2 1500 2.2竖井施工 2.2.1竖井设计概述 我队管段内设1#一个竖井斜井一个,竖井位于线路中心正上方,竖井净空平面尺寸7×12.6m,复合式结构,逆作法施工,竖井周围采用40根φ1m钻孔桩围护。井身开挖后,采用锚喷支护,锚杆长4m,C20喷射砼厚10cm,φ8钢筋网片间距20×20cm。竖井具体位置详见表2.2-1。 表2.2-1 竖井位置表 名称 里程 结构形式 位 置 竖井深度(m) 井口尺寸(m) 1#竖井 HCK25+330 矩形井 位于线路中心 42.8 7×12.6 竖井结构见附图4。 2.2.2钻孔桩施工 钻孔桩施工采用冲击钻成孔,钻孔时采用跳桩法施工,在已灌注成桩邻近桩位钻孔时,则要等到已灌注钻孔桩混凝土强度达到2.5MPa以上后方可施钻,避免扰动相邻已施工的钻孔桩。 2.2.3 竖中锁口圈施工 ⑴锁口段开挖施工采用放坡开挖的方法。 ⑵立模灌注锁口段C35钢筋混凝土:按照立模支撑——绑扎钢筋及预埋管路锚固件等——泵送灌注完成锁口段砼衬砌,锁口1m高挡水墙同步完成。为确保竖井不渗漏,设计为C35防水钢筋混凝土,施工中优选防水砼配合比及外加剂质量,使用机械振捣密实并注意完善锁口段底面与井身竖井壁的连接密封。 ⑶锁口段完成后,用25t吊车配备简易吊斗作提升设备,以供竖井开挖初支时出碴运料。 2.2.4井身开挖与二衬 ⑴井身段开挖施工 井身开挖采用浅孔爆破开挖,两室同时开挖,每循环开挖深度不大于1.5m,采用0.6m3的小型挖掘机装碴,采用25t吊车配备3m3吊斗提升出碴。在没有钻孔桩支护段开挖成型后先初喷C20砼5cm厚,然后支立格栅拱架,施工法向锚杆加固地层,锚杆采用φ20砂浆锚杆,L=4m和L=8m,水平面夹角12°,间距1.0×0.75m,挂φ8钢筋网,复喷C20砼至设计25cm厚度,将格栅完全覆盖,形成初期支护闭合环。 ⑵井身段二次衬砌施工 竖井井身段二衬采用逆作法,即从上往下进行。竖井每开挖4.5m,即进行一次衬砌施工。二衬模板采用竹胶板,支架采用φ50钢管搭设,泵送砼施工。绑扎钢筋钱衬砌接缝处理干净,并预埋缓膨止水条,进行防水处理。钢筋绑扎过程中,要按要求预埋管线、爬梯、电梯等设备的固定钢板。 2.2.5 竖井换装后井口平面布置 竖井施工完后,在竖井口设置正洞出碴提升系统。竖井换装后,井口平面布置见附图5。 2.3暗洞施工 2.3.1竖井转正洞施工 竖井底部开挖完成并封闭后,在正洞破口处其拱部施作超前长管棚注浆加固。长管棚注浆完后即对马头门处进行破口,为保证施工过程的安全,马头门采用人工三台阶法开挖土方,留核心土,初支钢架及时封闭成环,并且在进马头门处并排设置两榀钢架,以控制初支变形(见图2.3-1所示)。 图2.3-1马头门破口施工图 2.3.2监控量测 ⑴监控量测项目:洞内拱顶沉降,拱脚收敛,地表沉降。 ⑵量测点的埋设:地表量测断面沿线路里程2m间距设置,每个断面的测点以隧道中线向外每5m布置一个,共布置5个点。洞内拱顶沉降点布置要求与地表沉降点布置在同一断面。 ⑶量测方法及频率:地表沉降观测采用精密水准仪铟钢尺测量,洞内沉降及收敛采用莱卡免棱镜观测;观测频率,地表洞内同时观测,每次放炮前后进行观测。 ⑷数据分析和反馈:现场获取监测数据后,应及时对数据进行整理分析,绘制时态曲线图并进行回归分析,预测可能出现的最大位移值,判断支护结构和建(构)筑物的安全状态。在暗挖段采用的“非接触量测及分析系统”具有自动计算、绘制时态曲线、回归分析和预测功能,地表或路面沉降的监测数据也利用计算机进行整理分析。施工中我们将建立三级变形管理等级(表2.3-1),通过对监测结果的比较和分析来判定支护结构的稳定性和安全性,并指导施工。 表2.3-1 变形管理等级标准表 管理等级 管 理 位 移 施工状态 Ⅰ U0<Un/3 正常施工 Ⅱ Un/3≤U0≤2Un/3 加强支护 Ⅲ U0>2Un/3 采取特殊措施 注:U0 为实测变形值,Un为允许变形值。 3 施工机械配置 我队管段隧道施工机械配置采用无轨运输方案,竖井采用龙门吊垂直运输,各工区机械配置见表3-1。 表3-1 机械配置表 序号 工区 工程项目 机械名称 型 号 单 位 数 量 备 注 1 搅拌站 搅拌站、拱架加工 搅拌机 XHZS75 座 2 2 搅拌机 50 座 1 3 装载机 ZL50C 台 1 4 砼罐车 8m3 台 8 5 拱架加工机 套 1 6 钢架加工机 套 1 7 1#竖井 钻孔桩 冲击钻 台 4 8 吊 车 25t 台 2 9 竖井开挖支护 小挖机 0.6m3 台 1 10 吊 车 30t 台 2 11 砼输送泵 HBD60D 台 1 12 管棚施工 冲击钻 台 3 13 正洞施工 龙门吊 40t 台 2 14 湿喷机 TK500 台 3 15 空压机 20m3 台 3 16 通风机 110kw 台 1 17 装载机 ZL50C 台 2 18 挖 机 台 2 19 发电机 250kw 台 1 20 自卸车 台 8 21 衬砌台车 10.5m 台 1 4 施工进度安排 我队管段计划总工期7.3个月, 2011年3月21日完工,具体分工区工期计划见横道图附图6。 5 安全技术保证措施 施工过程中,要求严格按照“管超前、短进尺、弱爆破、早支护、快封闭、勤量测”的原则组织施工,力求稳步前进,严防塌方,快速通过。 5.1加强地质预报 采用综合的超前地质预报措施(见表5.1-1),进行超前地质预报,然后根据需要采用地质雷达和红外探水仪进行中短距离的验证预报,同时结合掌子面的地质素描,加强常规地质综合分析,确保探明工作面前方地质情况。 表5.1-1隧道综合超前地质预报措施 浏阳河隧道 措 施 位 置 备 注 常规地质方法 地质素描 左右侧洞壁、洞顶 拍摄数码相片 物探方法 TSP203 两侧洞壁 每100m一次 地质雷达 掌子面、隧底 根据需要进行 红外探水 掌子面 钻探方法 超前水平钻探 5.2加强监控量测 严格按照监控量测方案进行监测,下穿京沪高铁及涵洞时,要求在放炮前后进行两次观测,对数据立即进行处理,并反馈给施工现场,便于采取措施,调整开挖方法、循环进尺长度、及炸药装药量,以减少对周边围岩的震动影响。 5.3优化开挖方法 ⑴根据工期及隧道的地质条件,确定每循环进尺长度,再进行爆破设计,爆破设计严格按照规范的要求和现今已成熟的隧道爆破成果、施工经验及先进技术进行。根据围岩实际情况制定切实可行的弱爆破方案,以减小围岩的震动,达到稳固掌子面的作用。 ⑵对于特别破碎地段直接采用机械开挖代替爆破开挖。 ⑶加强现场控制,控制循环进尺及装药量。 0万U豆体验卡 卡号:50D890668267e3349e33 密码:686d03401eefba96faba 奖品名称:500万U豆体验卡 卡号:50De7a00c543af387fc0 密码:b26488ce65abc1787202 奖品名称:500万U豆体验卡 卡号:50Dbac638 85c802fd52e 密码:3d1c344384327b85efff 奖品名称:500万U豆体验卡 卡号:50Dd97f0765bdf6998a3 密码:48db1c14e42a2b321fac 奖品名称:500万U豆体50D61 215eb41ae3cc919 密码:25bffae5346e7b7d2548 奖品名称:100万U豆体验卡 卡号:10D1cab621456ab278ab 密码:709f65f32865af2559c2 奖品名称:100万U豆体验卡 卡号:10D8f1d6a4b953f3474e 密码:6e2e4017cce30dc7e055 奖品名称:100万U豆体验卡 卡号:10Dd1fc6d6dd529b6892 密码:a5dbdd8338f91d2c0701 奖品名称:100万U豆体验卡 卡号:10D08377b71d4374262b 密码:1d7a7c21ebd99b798a54 9
