上海某港泵闸土建工程泵闸基础桩基施工方案.doc

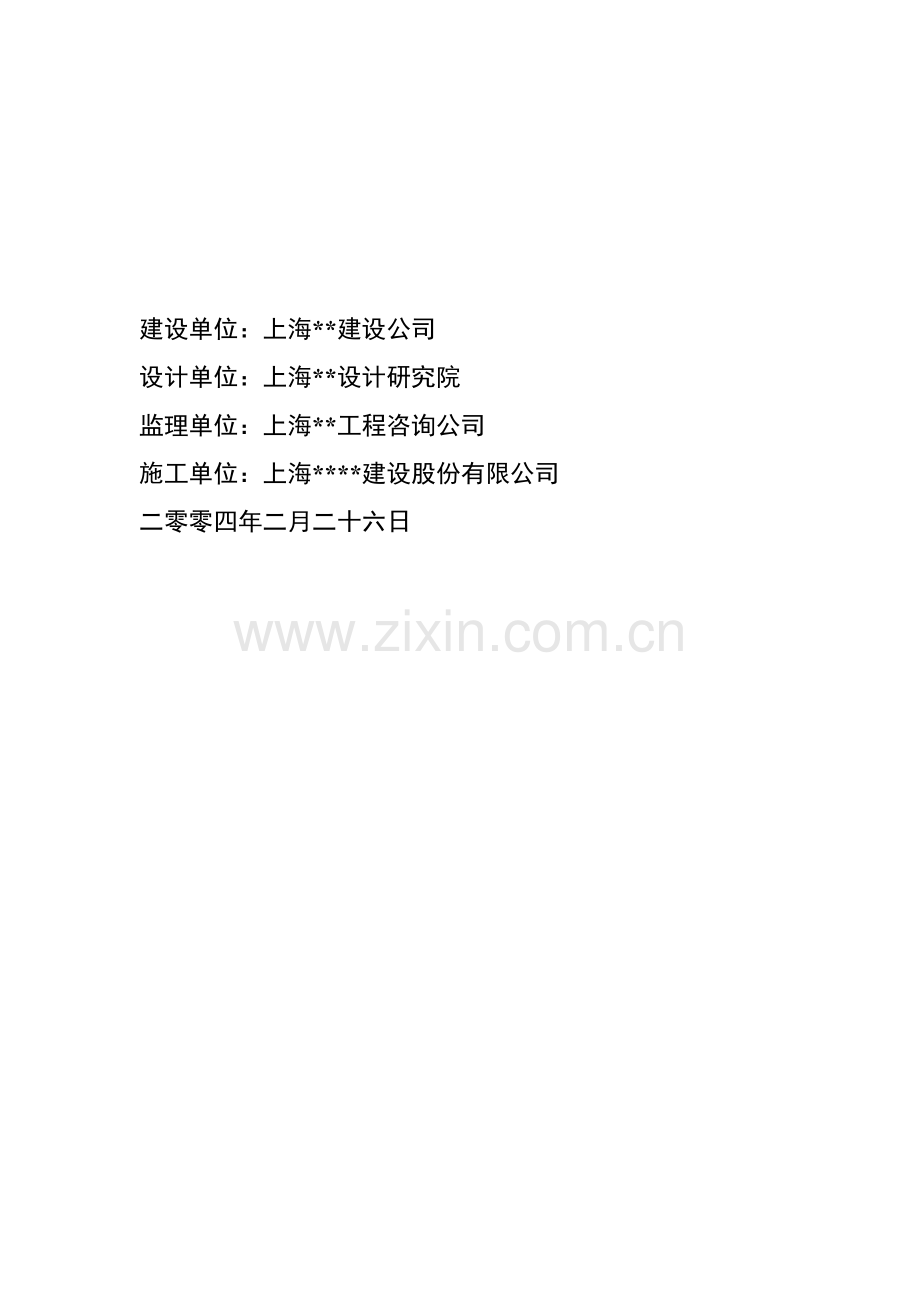

建设单位：上海**建设公司
设计单位：上海**设计研究院
监理单位：上海**工程咨询公司
施工单位：上海****建设股份有限公司
二零零四年二月二十六日

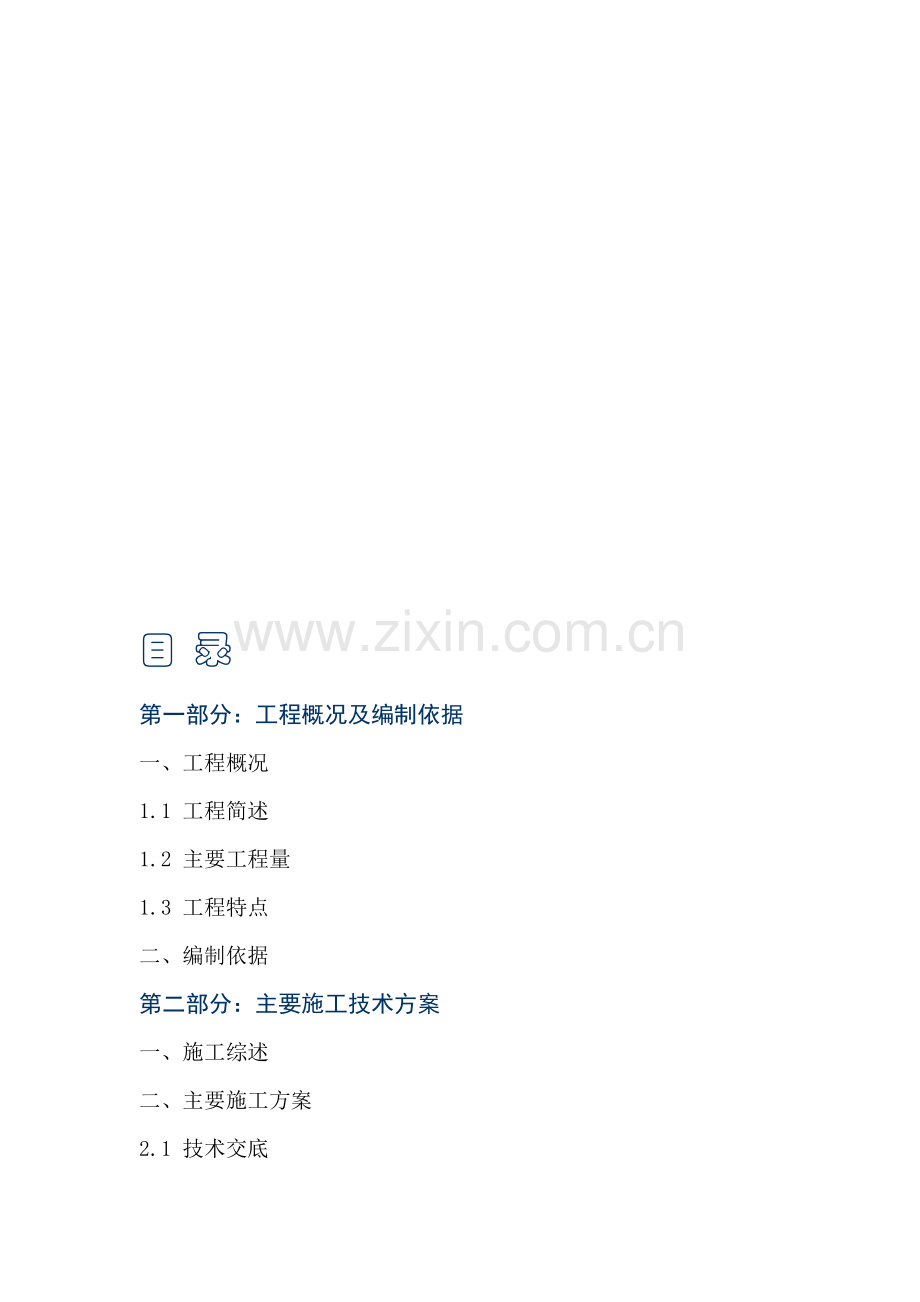

目 录
第一部分：工程概况及编制依据
一、工程概况
1.1 工程简述
1.2 主要工程量
1.3 工程特点
二、编制依据
第二部分：主要施工技术方案
一、施工综述
二、主要施工方案
2.1 技术交底
2.2 沉桩施工工艺流程
2.3 主要工序技术要求
（1）施工准备工作
（2）测量放样
（3）铺设枕木、桩机就位
（4）方桩起吊和运输
（5）沉入桩施工
2.4 沉桩施工监测
第三部分：施工质量保证措施
一、质量目标和创优计划
1、工程质量目标
2、工程质量创优计划及控制
（1）建立创优质工程工作小组
（2）创优工程总体控制措施
二、各分部工程质量保证措施
第四部分：施工进度计划及控制措施
一、施工进度计划要求
二、机械设备需求计划及控制
三、施工人员需求计划及控制
四、施工进度保证措施
第五部分：附图、附表部分
一、泵闸基础桩基施工进度计划表
二、泵闸桩位布置及施工分区图
第一部分：工程概况及编制依据
一、工程概况
1.1 工程简述
**港泵闸工程是**港——虬江水系整治工程的重要组成部分，工
程位于上海市**区境内，**港河道上靠近黄浦江的河口处。**港是黄
浦江的支流，北与东走马塘相连，南与黄浦江相通，河道全长4.72KM。
节制闸底板及泵房底板下面为①1-2 层淤泥土，设计采用挖除后
换填毛石砼，再下层为③3 层灰色淤泥质粉质粘土，该地基的承载力
设计值为80kpa，不能满足地基承载力的要求，必须采用地基处理。
地基处理原设计采用水泥搅拌桩方案，根据本工程施工现状及工
期要求：本泵闸水下工程部分必须在今年5 月31 日前完工，保证汛
期河道通水要求，本工程地基处理原设计采用水泥搅拌桩方案，针对
其他工程项目有关搅拌桩的测试资料，搅拌桩强度指标2Mpa 难以达
到，我项目部严格按规范操作施工后，如果再达不到2Mpa 时，再进
行地基加固处理，并且荷载试验还需要相当长时间，工期势必拖长，
不能确保5 月31 日节点工期的原因。兹施工单位提出泵闸基础采用
钢筋砼方桩施工的工程变更。
本工程泵闸基础经工程变更为采用300*300*13450 钢筋砼方桩
处理，具体见主要工程量中“桩基一览表”。本施工方案主要针对本
工程泵闸基础沉入方桩施工做重点阐述。
1.2 主要工程量
基桩一览表
名称
编号
规格
桩顶标高（M）
桩底标高（M）
数量 备注
ZHa 300*300*13450 -2.90 -16.35 64
ZHb 300*300*14450 -1.90 -16.35 64
ZHc 300*300*13450 -2.50 -15.95 73
方桩
ZHd 300*300*13450 -3.30 -16.75 210
旋喷桩 D800*11700 -3.80 -15.50 200 需变更
1.3 工程特点
本工程泵闸基础处理原设计采用水泥搅拌桩施工，由于工期临近
汛期时间只有3 个月，采用原设计地基处理方案，不能如期完成，对
受益地区的居民影响较大，经与甲方、设计反复深入的研讨后，决定
采用砼沉入桩进行地基处理施工；
本工程基础方桩桩位分布密集，间距为1.3 米-1.5 米左右，桩
位精度要求高，为确保砼方桩位轴线精度与桩身垂直度将是保证本工
程优质、高速完成的关键之一，特编拟施工方案。
二、编制依据
1、上海**设计研究院提供的施工图。
2、关于**港泵闸工程基础方桩施工会议纪要；
3、国家及上海的现行设计及施工验收规范、质量评定标准、定
额等文件和有关规定。
4、1S09001：2000 质量标准文件及标准化现场施工的有关细则。
5、采用的技术规范和标准
（1）《建筑地基处理技术规范》JGJ79-2002
（2）上海市工程建设规范《地基基础设计规范》DGJ08-11-1999
（3）《地基与基础工程施工及验收规范》DBJ202-83
第二部分：主要施工技术方案
一、施工综述
本工程节制闸底板厚1.4M，底板底高程-2.40M — -3.40M；泵
房底板厚1.4M — 1.8M，底板底高程-3.80M。其下为①1-2 层淤泥土，
采用挖除后换填毛石混凝土的置换方法，再下层为③3 层灰色淤泥质
粉质粘土，该地基的承载力设计值为80kpa，天然地基不能满足地基
承载力的要求，必须进行地基处理。地基处理原设计采用水泥搅拌桩，
现考虑工期原因及搅拌桩施工质量控制等各方面的难度，工程变更为
沉入方桩施工，施工中我们将考虑到回填土的强度需要满足桩机施工
承载力要求。
沉入方桩规格为300*300*13450mm（其中闸身有64 根桩为
14.45M），具体桩顶、桩底标高详见“基桩一览表”。预制桩我公司采用成品桩，本工程方桩全部由****混凝土构件有限公司负责预制，厂家的资质及有关报审材料已报送监理审批。
二、主要施工方案
2.1 技术交底
施工开始前，由项目技术负责人向全体施工人员进行施工工艺、
工序质量标准和质量保证措施等交底，运用全面质量管理办法，强化
工序管理，做到人人明确、个个把关、分工合作，确保优质、快速、
安全和文明施工。
2.2 沉桩施工工艺流程
沉桩施工工艺流程图
复测控制网
施放桩位
复测桩位 桩机转移
抽查桩位桩是否全部打完
桩机就位 否是打桩记录 桩插入 监测垂直度 桩机出场桩打入 监测垂直度 清理场地计算送桩深度 开挖土方
制作送桩器 送桩 临测送桩标高 实测移位标高竣工资料交接
2.3 主要工序技术要求
（1）施工准备工作
本工程沉入桩将在河道回填土上施工，所以在河道回填土施工前
应及时清除桩位下障碍物才进行回填土。
预制成品桩采用垂叠法预制，应按顺序及时逐根检查验收。在验
收之前不得修补蜂巢、裂缝、掉角及其他缺陷，验收时应具有下列资
料：生产许可证、上海市准用证、产品质量合格证、砼强度报告及钢
筋焊接、水泥检验报告等。
（2）预制桩的质量除符合《标准》中表3.2.1-1 和表3.2.1-3
的规定外，尚应符合下列观感要求：
1、桩顶、桩尖部位不得有蜂巢、麻面、孔洞、裂缝、掉角；
2、桩的表面应平整、密实，掉角的深度不应超过5mm，
3、蜂巢、掉角缺损面积之和不应超过该桩面表面积的0.5%，且
不得集中；
4、检查数量为每批同类桩数的30%，但不少于5 根。
（2）测量放样
由于本工程桩位较密，所以桩位放线定点难度很高，施工图上标有各控制点坐标，施工测量前先进行内业计算，绘制坐标控制网，再，在施工区域进行加密控制，直线段交桩点上架设全站仪，对中整平，打出直线，打桩定点，在定出的直线段基础上，确定变截面段的拐点，复核无误后即打桩定位，由此放出方桩的中心控制线、边线、土方开挖线及基础施工边线。施工所测放的轴线经复合后应妥善保管，桩位布置与施工图误差不得大于50MM，施工前在桩中心插桩位标，施工后将桩位标复原，以便验收。
（3）铺设枕木、桩机就位
施工测量放样完毕，在回填土上铺设枕木，将桩机就位。为了保
证沉入桩的垂直度，每根桩施工时要检查起吊设备的平整度和导向架
的垂直度间接测定桩身的垂直度，桩的垂直度偏差不得超过桩长的
1%。
（4）方桩起吊和运输
1、桩的起吊
开桩起吊时预制桩必须达到设计强度的70％，达到100%时才可
运输和施打。如提前吊运必须采取措施，并经检验合格方可进行。
叠制桩开桩起吊按预定程序进行，应采取切实稳妥可靠的措施，
保持平稳升降。本工程预制方桩规格为300*300*13450（其中闸身有
64 根桩为1450MM），采用吊钩起吊。开桩、吊桩的机具配备及其操作应通过试吊选定，并应严格按规定操作。
起吊时，必须做到平稳，并不使桩体受到损伤。起吊绳索与板桩
水平面的夹角不小于45 度。
2、桩的运输
预制桩在达到设计强度的100％后方可运输。打桩前，将预制桩
运至现场堆放或直接运至桩架前，施工时，按打桩顺序和进度随打随
运，以减少二次搬运。
运桩必须平稳，不得损伤。支垫点设在吊点处，不得因搬运使桩
身产生的应力超过容许值。运桩前，按验收规范检查桩的质量，包括外形尺寸、预埋件、桩帽的牢固性以及打桩中使用的标志是否齐全等。不合格的不能运输到。桩运至现场后，应进行外形复查。
3．运桩堆存
运桩车辆及道路,通过检查，确保平稳安全；堆存场地平整、坚实，不得产生不均匀沉陷；垫木与吊点位置相一致，上下各层的搁置点在同一直线上；多层堆叠存放时，应按场地的地基承载能力确定层数。
（5）沉入桩施工
1、施工准备
(1)技术人员向沉入桩施工的全体人员进行技术交底，明确施工
技术要求；安全员进行安全交底，落实安全措施。
(2)准备好记录报表和质量控制仪器
(3)沉桩前应处理好地下障碍物，做好清槽工作。在桩机移动的
路线上，地面应平整，松软地基应做处理。
(4)根据设计要求先进行试桩，查看对老墙的影响等，选择最适
宜的沉桩工艺。
2、沉桩施工
2.1 沉桩顺序和方法
沉桩工艺流程：测量放样→打桩机就位→喂桩→对中、调直→锤
击沉桩→沉至设计标高→收锤(移至下一施工部位)。
根据本工程分为两个施工区：节制闸基础和泵站基础。根据设计
本工程泵闸基桩长13.45 米及14.45 米，桩尖标高-15.5 米—-16.75
米，间距1.4 米，1.0 米。桩身穿越的地基土层为：回填土、淤泥、
灰色淤泥质粉质粘土、灰色淤泥质粘土和灰色粉质粘土，其含水量大
而压缩模量小，易产生“弹簧土”具有蠕变性。因此为确保两岸已有
建（构）筑物的安全，方桩沉放的程序拟定如下：
（1）原则上先深后浅，自中间向四周、向两侧扩展；
（2）已有两岸建（构）筑物沿线，拟先沉放2-3 排桩；
（3）垂直河道方向的中线轴线先打，然后向内河、外河侧扩展。
（节制闸和泵闸分别按基桩分布确定中心轴线）；
（4）沉桩尽可能每根桩一次送到位。
（5）大面积群桩，严禁单方向沉桩顺序防止累积位移。
根据本工程的工程量及沉桩进度计划要求，拟选用2 台导杆式
1.8T，冲能20KN/M 柴油锤配2 台多功能柴油打桩架进行成桩作业，
一个工区配一套桩机设备,每台每天沉桩15 根。
2.2 施工前要复核测量桩基线、水准基点及桩位，标明桩位编号，
严格按设计桩位图放样，定桩基轴线和桩位标志应填写记录.
2.3 桩机进场后首先铺设轨垫，安装好打桩机，进行试机，然后
移机至起点桩就位，桩架的垂直度及平整度满足规范要求。
2.4 在沉入桩正式施工前,应先打试桩,并及时观察.分析修改沉
入桩工艺措施.试桩数量每一段不少于2 根.
2.5 沉桩施工工艺
预制桩由吊索采用2 点吊的方法运至打桩机附近，然后利用桩机
的起重钩采用双索单点将桩身垂直起吊进行喂桩，将桩放入沉桩导向
架内，而后采用锤击法沉桩。用桩架的导向夹具或桩箍将桩嵌固在桩架两导柱中，垂直对准桩位中心，缓缓放下插入土中，待桩位置及垂直度校正后即可将锤连同桩帽压在桩上，同时在桩的侧面或桩架上设置标尺，并做好记录，开
始击桩。开始时应起锤轻压或轻击数锤，观察桩身、桩架、桩锤等垂直度—致后，即转入正常施打，施打时采用2 台经纬仪跟踪观测控制。开始时，落距应较小，入土一定深度待桩稳定后，再按正常的落距进行施打。为保护桩头，减少桩头破损与缩颈，打桩时用桩帽和桩箍加固桩头保护。沉桩过程中，应经常注意桩身有无位移或倾斜现象，如发现问题及时纠正。桩将沉至设计要求深度时，落锤高度一般不大于1m，以免打烂桩头。沉桩过程中作好沉桩施工记录，至接近设计要求高程时，即对贯入度或入土标高进行观测，直到达到设计要求高程为止，然后移机至新桩位。
2.6 沉桩停止锤击的控制原则：
以桩尖端达到设计标高为主，其沉放质量按《水利工程质量检验
评定标准》有关规定控制.
2.4 沉桩施工监测
为保证临近基坑两岸已有建（构）筑物的安全和施工的顺利进行，
在沉桩过程中进行观测和监护，必要时限制打桩速率，减少挤土隆起
现象。
1、监测范围：建筑物、防汛墙及路面的沉降及位移、侧向变形。
2、测点布设：根据现行规范要求进行布设。
3、测设资料：施工期间，每天监测，并及时将原有裂缝，位移
等现象异常相关资料反馈给业主及监理工程师。。
4、摄像资料：拍摄照片或摄像留存，并报上级。
第三部分：施工质量保证措施
一、质量目标和创优计划
1、工程质量目标
在本工程的施工过程中，将严格执行公司ISO9001：2000 质量管
理体系文件要求，加强质量全过程的监控，确保工程质量达到优良标
准，真正实现：金子般的质量，山一样的承诺，顾客满意，持续改进
的质量方针和目标。
2、工程质量创优计划及控制
（1）建立创优质工程工作小组
1、我公司成立创优工程工作小组，由我公司项目经理任组长，
组员由项目部工程师、工程、技术、质量部门负责人员组成，全面督
促配合项目部对工程质量、进度以及对施工队伍、工程施工材料、机
械的选用、调配。施工前编制各单项方案和质量程序控制，施工过程
中，落实跟踪措施，检查方案的落实及质量情况及时进行调整，落实
最优、最佳的方案，付诸实施。
2、创优工作责任制，层层分解落实到人，项目部开展全过程质
量监控管理工作，实施全过程的动态质量管理，施工现场从各施工区
到班组建立，健全质量管理小组。根据沉桩工程特点，结合以往施工
经验，通过计划、实施、检查、总结的工作程序，以达到不断提高工
作质量标准的目的，为创优目标工程提供先决条件。
3、工作小组参与沉桩施工队伍的考察选择，择优汰劣，确保素
质过硬、管理到位的专业队伍或班组进场施工。配合现场施工进度进
行开展工作，每星期至少开一次现场例会，对当前的施工质量进行检
查，验收后进行评议，并提出整改的措施意见。
（2）创优工程总体控制措施
1、强化项目质量管理保证体系，依据我公司质量保证手册及程
序文件，以及本工程创优目标的要求，编制相应的项目质量保证计划，
加强沉桩施工过程的质量控制，对影响工程质量的诸多相关因素、专
题研究重点攻关。
2、沉桩施工过程中，各工序工作必须进行事先交底控制，中间
检查，事后验收制度，协调各工种的工作，同时严把材料验收制度和
计量管理制度。
3、沉桩施工过程中准确领会贯彻设计意图的要求，主动做好业
主、监理、设计及施工各方之间的配合协调工作，使工程进度顺利进
行。
4、自沉桩开工之日起自始至终按照优质工程的档案资料规定要
求做到及时、齐全、正确、规范化的标准
二、各分部工程质量保证措施
1、桩机就位后应保证位置正确，要复核桩机的水平度和垂直度。
2、吊桩应有专门起吊设备，严禁用打桩机拖桩。
3、插桩时要以溜绳控制桩的下端，桩尖移动时应防止滑动过快。
插桩后立即检查校正桩位，如有偏差，应提出重插。
4、桩插好后将桩锤压向桩顶，在松软土中，先不要解脱吊桩的
钢丝绳，待桩锤安好，再逐渐放长吊锤和吊桩的钢丝绳，使均匀缓慢
地沉入土中，再检查桩锤和桩帽的中心是否与桩轴一致，并检查桩的
方位有无移动。
5、如桩头不平，则用麻袋或厚纸板垫平，以免打烂桩头。
6、打桩过程中若有桩倾斜严重，应拔出从新打，不能拔出应取
得设计同意进行处理。
7、打桩遇下列情况应立即停止，再分析原因采取措施后方可继
续施打：
（1）贯入度剧变，最后贯入度过大或过小；
（2）桩身突然倾斜、移位或锤击时有严重加弹；
（3）桩顶过分破碎或桩身有严重裂缝。
8、沉桩应准确填写记录，特别注意最后贯入度，测量桩的最后
贯入度应在下列正常情况下进行：
（1）桩顶没有破坏；
（2）锤击没有偏心；
（3）锤的落距符合规定；
（4）桩帽和弹性垫层正常。
第四部分：施工进度计划及控制措施
一、施工进度计划要求
本工程沉入方桩总量411 根，计划开工时间2004 年3 月5 日，
完工时间为2004 年3 月20 日，详见《沉入桩施工进度计划表》。为
按时完成本工程混凝土方桩沉桩施工，必须配备足够的、先进的施工
机械、施工人员，采取周密的施工技术措施。
二、机械设备需求计划及控制
1、机械设备应结合施工进度进行调度和管理。本标段沉桩施工拟
安排2 台2.5 吨柴油打桩机。
2、沉桩施工机械设备的安装、拆卸必须根据原有生产厂的规定，
按机械设备施工技术方案和安全作业技术措施，在专业队伍的负责人
统一指挥下进行，并要有技术和安全人员监护。
3、沉桩设备的安装完毕后，必须经调试、试运转，并经施工现场
负责人对设备进行验收合格签证，在设备明显处挂上“验收合格”
牌，“机械性能”牌后方可投入施工生产运行。
4、施工机械的资料管理
严格按ISO9001：2000 标准文件落实6.3 基础设施管理要求。
建立施工现场的沉桩机械设备使用台帐，以检测机械设备在施工
现场的安全运行是否处于受控状态。台帐有下列几方面的内容：
a.机械设备安全生产的责任协议
b.施工机械设备安装调试完毕的验收书。
c.特殊工种作业人员（机组的机操工、驾驶员和指挥员）的登记
名册。
d.机组人员上岗操作的安全技术交底书。
e.机械设备定期检查资料和设备隐患整改单以及整改情况记录。
f.设备的运行台帐、班次的签证单。
5、机械设备的使用和维护
a.带“病”的机械设备及缺少安全装置或安全装置失效的机械
设备不得进入施工现场。
b.沉桩设备必须定期保养，并消除对机械设备作业妨碍或不安全
因素，
三、施工人员需求计划及控制
本工程设2 台桩机，每台桩机安排两班人员。若在每星期召开例
会上发现有进度落后的工序，立即采取措施，增加劳动力和机械设备，
把进度落后的工序抓上去。
沉桩施工劳动力需求量计划表
序号 工 种 人 数 备注
1 吊车驾驶员 4
2 桩机操作工 8
3 测量工 4
4 修理工 4
5 普工 40
6 电工 2
7 挖掘机操作工 4
8 管理人员 6
总计： 72
四、进度保证措施
1、每周召开沉桩施工进度会，各班组汇报情况，发现有进度落
后要分析原因，提出解决办法。
2、按业主、监理工程师及总工批准的技术方案，认真做好现场
实施工作，明确各级责任制，以确保不出现技术方案性的失误，杜绝
因技术方案不当而引起的停工、返工等现象
3、切实加强现场施工调度工作，对具备施工条件的工作面立即
组织人员设备着手进行，不使工作面停待。
4、切实做好各工种、各程序间的衔接，提前做好上道工序的收
尾及下道工序的准备，避免上下工序间的交接时间过长，确保流水施
工均衡、有效。
5、加强沉桩施工机械设备的维修保养，备足配件，保障施工机
械的正常运转；
6、搞好职工食堂、宿舍卫生工作。现场备有医药箱，防病治病，
保障职工身体健康，保证正常的出勤率，以确保工期。
沉入桩施工进度计划表
2004 年3 月
项目名称
天
数 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20
准备工作场地平整 1
桩机就位
吊桩
打桩
泵闸段
桩机移位
桩机就位
吊桩
打桩
节制闸段 桩机移位
说明：沉入桩开工日期：2004.3.5 日，完工日期：2004.3.20，总施工日历天15 天。
第五部分：附图、附表部分
（略）
