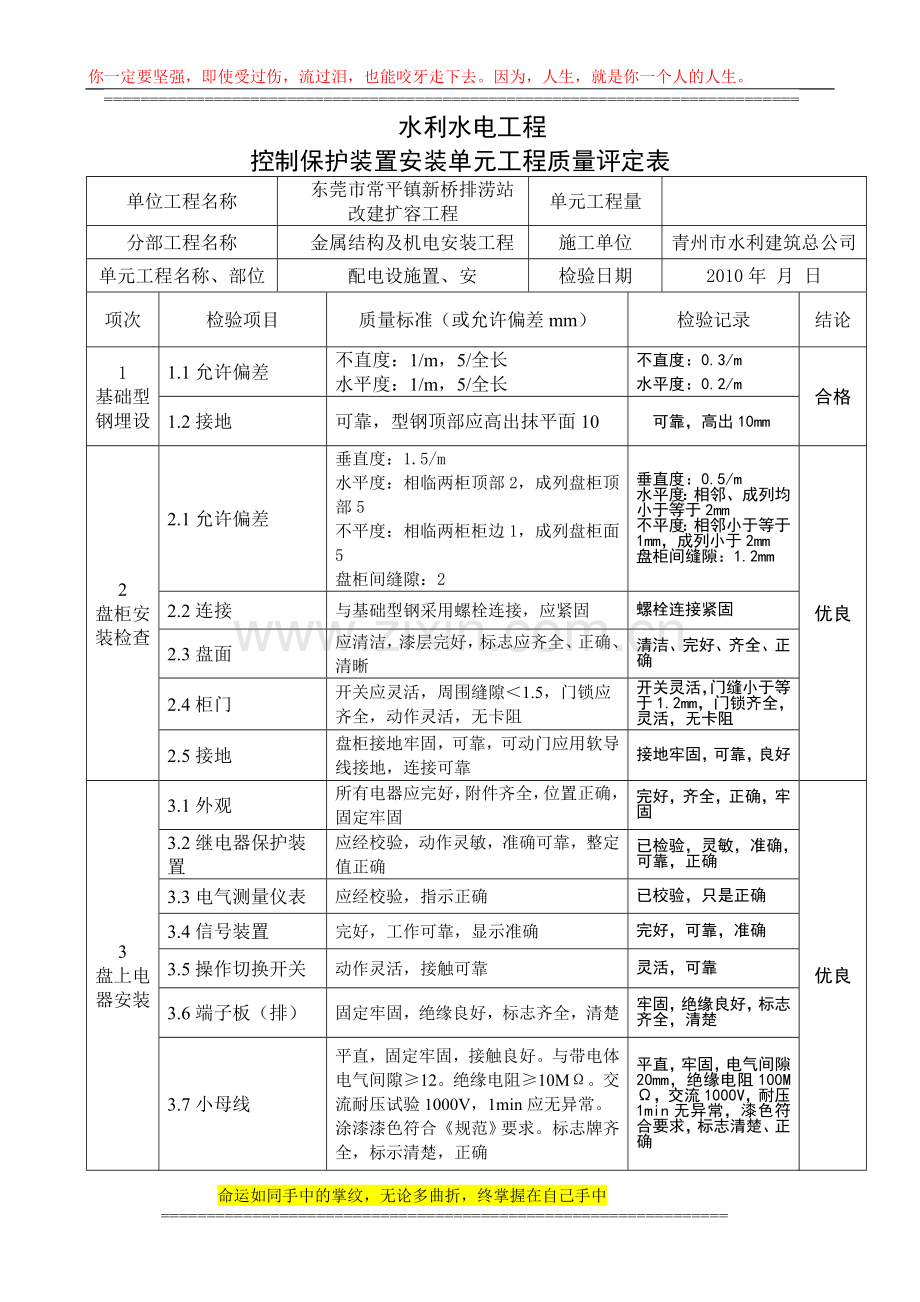

1、 水利水电工程控制保护装置安装单元工程质量评定表单位工程名称东莞市常平镇新桥排涝站改建扩容工程单元工程量分部工程名称金属结构及机电安装工程施工单位青州市水利建筑总公司单元工程名称、部位配电设施置、安检验日期2010年 月 日项次检验项目质量标准（或允许偏差mm）检验记录结论1 基础型钢埋设1.1允许偏差不直度：1/m，5/全长 &nbs
2、p; 水平度：1/m，5/全长不直度：0.3/m水平度：0.2/m合格1.2接地可靠，型钢顶部应
3、高出抹平面10可靠，高出10mm2 盘柜安装检查2.1允许偏差垂直度：1.5/m
4、 水平度：相临两柜顶部2，成列盘柜顶部5
5、 不平度：相临两柜柜边1，成列盘柜面5 盘柜间缝隙：2 垂直度：0.5/m水平度：相
6、邻、成列均小于等于2mm不平度：相邻小于等于1mm，成列小于2mm盘柜间缝隙：1.2mm优良2.2连接与基础型钢采用螺栓连接，应紧固螺栓连接紧固2.3盘面应清洁，漆层完好，标志应齐全、正确、清晰清洁、完好、齐全、正确2.4柜门开关应灵活，周围缝隙1.5，门锁应齐全，动作灵活，无卡阻开关灵活，门缝小于等于1.2mm，门锁齐全，灵活，无卡阻2.5接地盘柜接地牢固，可靠，可动门应用软导线接地，连接可靠接地牢固，可靠，良好3 盘上电器安装3.1外观所有电器应完好，附件齐全，位置正确，固定牢固完好，齐全，正确，牢固优良3.
7、2继电器保护装置应经校验，动作灵敏，准确可靠，整定值正确已检验，灵敏，准确，可靠，正确3.3电气测量仪表应经校验，指示正确已校验，只是正确3.4信号装置完好，工作可靠，显示准确完好，可靠，准确3.5操作切换开关动作灵活，接触可靠灵活，可靠3.6端子板（排）固定牢固，绝缘良好，标志齐全，清楚牢固，绝缘良好，标志齐全，清楚3.7小母线平直，固定牢固，接触良好。与带电体电气间隙12。绝缘电阻10M。交流耐压试验1000V，1min应无异常。涂漆漆色符合规范要求。标志牌齐全，标示清楚，正确平直，牢固，电气间隙20mm，绝缘电阻100M，交流1000V，耐压1min无异常，漆色符合要求，标志清楚、正确4
8、 二次回路4.1连接件回路接线应用铜芯线。电压回路线芯截面积1.5mm2，电流回路线芯截面积2.5mm2接线用铜芯线，电压回路最小截面1.5mm2，电流回路最小截面2.5mm2 优良4.2间隙（或带电体与接地间）带电体间或带电体与接地间电气间隙4，漏电距离6电气间隙：6mm六点
9、距离：10mm4 二次回路4.3导线及电缆芯线束的排列整齐、美观，横平竖直，不交叉。标志齐全。绑扎固定符合“标准5”要求整齐、美观、不交叉、标志齐全，绑扎固定符合要求优良4.4配线和接线应符合设计要求。导线不应有接头，绝缘完好，剥切不伤线芯。导线及电缆线芯标志齐全、正确、明显、不脱色且字迹清楚。每个端子板的每侧接线不得超过2根。导线与电器或端子板连接用螺钉连接牢固无接头，不伤线芯，绝缘良好，标志齐全，正确，清楚端子
10、板每侧接线不超过两根，用螺钉连接牢固4.5二次回路检查回路绝缘电阻1M，潮湿地区允许在0.5M以上。交流耐压试验1000V，1min不出现异常。回路接线正确无误接线正确，绝缘电阻100M，交流1000V，耐压1min无异常5 端子箱（板）制作安装5.1端子箱制作铁板厚度应为23，尺寸符合设计要求。长、宽、高各部尺寸误差2，对角线误差1.5。门关合严密，周围缝隙1.5。门锁齐全灵活/5.2端子箱安装应牢固，密封良好，安装在便于运行检查位置，成列
11、安装的端子箱应排列整齐/5.3端子板安装固定牢固，零件完整齐全、无损伤，绝缘良好，标志齐全，清楚正确。便于更换，接线方便，每个端子每侧接线不得超过2根，接线螺钉固定，所有接线应排列整齐/6模拟动作试验和试运行电器元件及电气回路出现的异常情况已处理，未出现影响正常运行使用的缺陷。电器元件及电气回路均应动作正常未出现影响正缺陷，元件和回路动作正常优良检验结果共检验 5 项，合格 5 项，其中优良 4 项，优良率 80 %评 定 意 &nb
12、sp; 见单元工程质量等级主要检查项目全部符合质量标准，一般检查项目全部符合质量标准。试验结果优良测 量 人年 月 日施工 单位年 月 日建设 (监理) 单位年 月 日命运如同手中的掌纹，无论多曲折，终掌握在自己手中=
