2-钢结构施工验收规范验收用表格.doc

资源描述

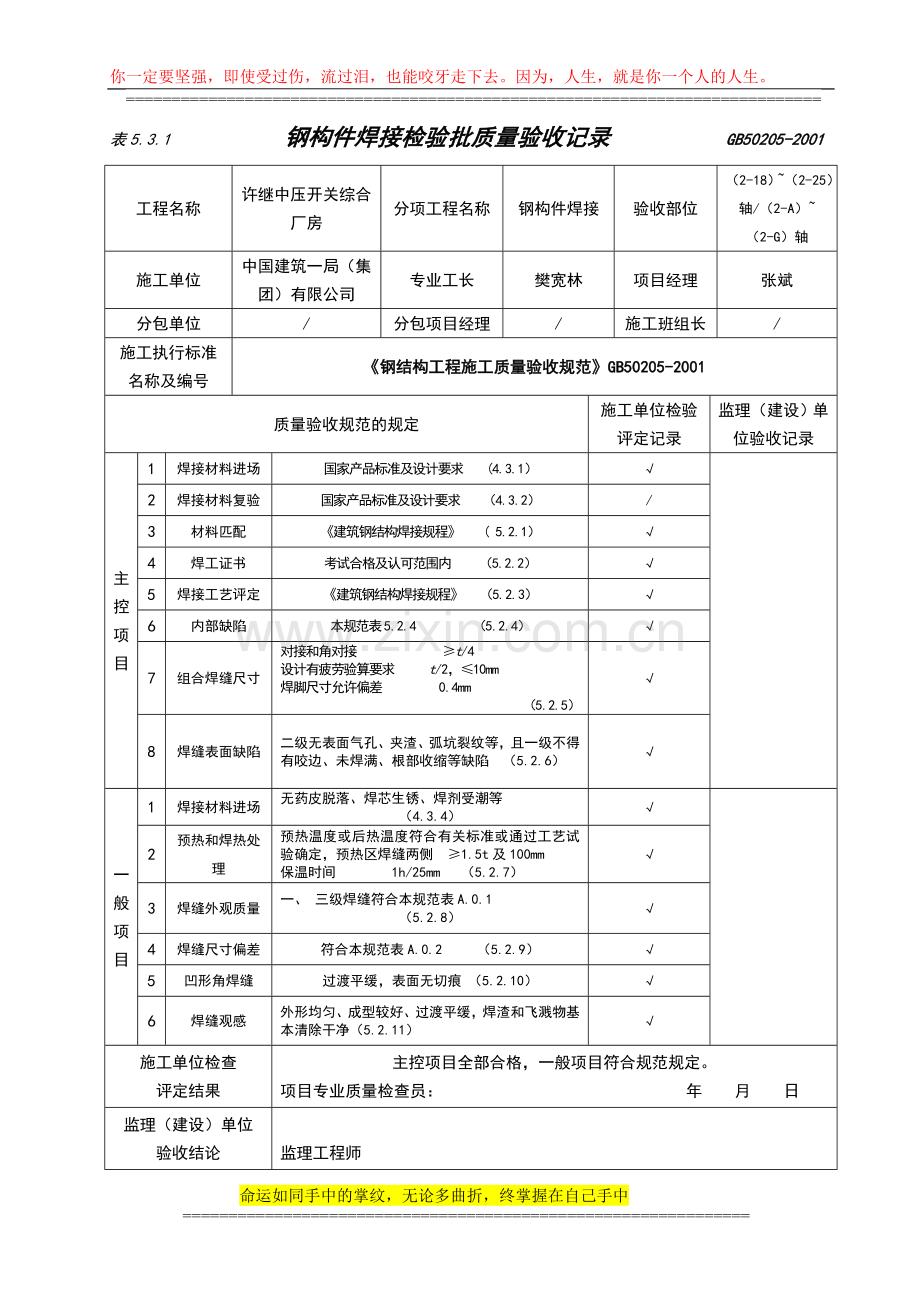

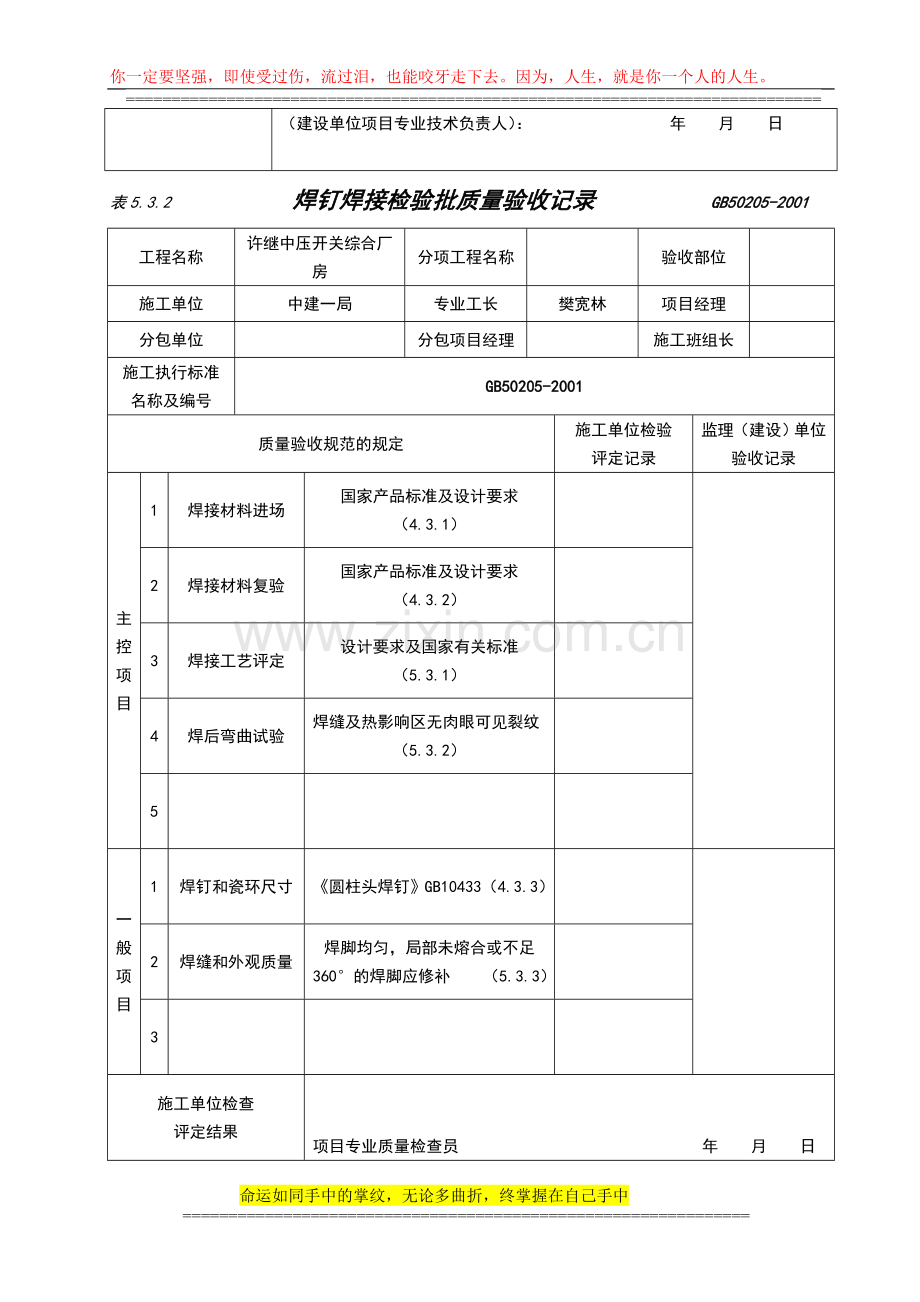

<p>钢构件焊接检验批质量验收记录          GB50205-2001 工程名称许继中压开关综合厂房分项工程名称钢构件焊接验收部位（2-18）~（2-25）轴/（2-A）~（2-G）轴施工单位中国建筑一局（集团）有限公司专业工长樊宽林项目经理张斌分包单位 / 分包项目经理 / 施工班组长 / 施工执行标准名称及编号《钢结构工程施工质量验收规范》GB50205-2001 质量验收规范的规定施工单位检验评定记录监理（建设）单位验收记录主控项目 1 焊接材料进场国家产品标准及设计要求    (4.3.1） √ 2 焊接材料复验国家产品标准及设计要求    （4.3.2） / 3 材料匹配《建筑钢结构焊接规程》    ( 5.2.1） √ 4 焊工证书考试合格及认可范围内     （5.2.2） √ 5 焊接工艺评定《建筑钢结构焊接规程》   （5.2.3） √ 6 内部缺陷本规范表5.2.4          （5.2.4） √ 7 组合焊缝尺寸对接和角对接               ≥t/4 设计有疲劳验算要求      t/2，≤10mm 焊脚尺寸允许偏差          0.4mm （5.2.5） √ 8 焊缝表面缺陷二级无表面气孔、夹渣、弧坑裂纹等，且一级不得有咬边、未焊满、根部收缩等缺陷  （5.2.6） √ 一般项目 1 焊接材料进场无药皮脱落、焊芯生锈、焊剂受潮等（4.3.4） √ 2 预热和焊热处理预热温度或后热温度符合有关标准或通过工艺试验确定，预热区焊缝两侧  ≥1.5t及100mm 保温时间        1h/25mm   （5.2.7） √ 3 焊缝外观质量一、  三级焊缝符合本规范表A.0.1 （5.2.8） √ 4 焊缝尺寸偏差符合本规范表A.0.2     （5.2.9） √ 5 凹形角焊缝过渡平缓，表面无切痕（5.2.10） √ 6 焊缝观感外形均匀、成型较好、过渡平缓，焊渣和飞溅物基本清除干净（5.2.11） √ 施工单位检查评定结果主控项目全部合格，一般项目符合规范规定。项目专业质量检查员：　                            年　　月　　日监理（建设）单位验收结论监理工程师（建设单位项目专业技术负责人）：　　　           年　　月　　日表5.3.2               焊钉焊接检验批质量验收记录          GB50205-2001 工程名称许继中压开关综合厂房分项工程名称验收部位施工单位中建一局专业工长樊宽林项目经理分包单位分包项目经理施工班组长施工执行标准名称及编号 GB50205-2001 质量验收规范的规定施工单位检验评定记录监理（建设）单位验收记录主控项目 1 焊接材料进场国家产品标准及设计要求（4.3.1） 2 焊接材料复验国家产品标准及设计要求（4.3.2） 3 焊接工艺评定设计要求及国家有关标准（5.3.1） 4 焊后弯曲试验焊缝及热影响区无肉眼可见裂纹（5.3.2） 5 一般项目 1 焊钉和瓷环尺寸《圆柱头焊钉》GB10433（4.3.3） 2 焊缝和外观质量焊脚均匀，局部未熔合或不足 360°的焊脚应修补    （5.3.3） 3 施工单位检查评定结果项目专业质量检查员　                            年　　月　　日监理（建设）单位验收结论监理工程师（建设单位项目专业技术负责人）：　　　           年　　月　　日表5.3.3           普通紧固件连接检验批质量验收记录      GB50205-2001 工程名称许继中压开关综合厂房分项工程名称验收部位施工单位中建一局专业工长樊宽林项目经理分包单位分包项目经理施工班组长施工执行标准名称及编号 GB50205-2001 质量验收规范的规定施工单位检验评定记录监理（建设）单位验收记录主控项目 1 成品进场国家产品标准及设计要求（4.4.1） 2 螺栓实物复验国家标准《紧固件机械性能螺栓、螺钉和螺柱》        （6.2.1） 3 匹配及间距设计要求            （6.2.2） 4 一般项目 1 螺栓紧固牢固、可靠，外露丝扣不应少于2扣                  （6.2.3） 2 外观质量紧固密贴、排列整齐   （6.2.4） 3 施工单位检查评定结果项目专业质量检查员　                           年　　月　　日监理（建设）单位验收结论监理工程师（建设单位项目专业技术负责人）：　           　　年　　月　　日表5.3.4            地脚螺栓连接检验批质量验收记录      GB50205-2001 工程名称许继中压开关综合厂房分项工程名称地脚螺栓验收部位基础施工单位中建一局专业工长樊宽林项目经理分包单位分包项目经理施工班组长施工执行标准名称及编号 GB50205-2001 质量验收规范的规定施工单位检验评定记录监理（建设）单位验收记录主控项目 1 成品进场国家产品标准及设计要求  (4.4.1） 2 扭矩系数或预拉力复验扭矩系数平均值          0.110-0.150 标准差  0.010     （4.4.2）预拉力符合表  B.0.2       （4.4.3） 3 抗滑移系数试验设计要求                  （6.3.1） 4 终拧系数高强度螺栓连接副符合表B.0.2 扭剪型高强度螺栓连接副未拧掉梅花头≤5%且未拧掉梅花头连接副符合表B.0.2     （6.3.2）或（6.3.3）一般项目 1 成品包装包装箱应标明批号、规格、数量及生产日期，实物外观表面应涂油保护，无生锈、脏物，螺纹无损伤                    （4.4.4） 2 表面硬度试验 8.8级高强度螺栓HRC21-29；10.9级高强度螺栓HRC32-36    （4.4.5） 3 初拧、复拧扭矩设计要求和《钢结构高强度螺栓连接的设计施工及验收规程》JGJ82       （6.3.4） 4 连接外观质量螺栓外露丝扣2-3扣，允许外露1扣或4扣的螺栓为10%     （6.3.5） 5 摩擦面外观保持干燥整洁，不应有飞边、毛刺、焊接飞溅物、焊疤、氧化铁皮、污垢等，除设计要求外摩擦面不应涂漆  （6.3.6） 6 扩孔不得采用气割扩孔，扩孔数量经设计同意，扩孔后孔径≤1.2d（螺栓直径）（6.3.7） 7 网架螺栓紧固拧入长度≥1.0d，无间隙、松动等情况（6.3.8）施工单位检查评定结果项目专业质量检查员:                            年　　月　　日监理（建设）单位验收结论监理工程师: （建设单位项目专业技术负责人）           　　　年　　月　　日表5.3.5           零件及部件加工检验批质量验收记录      GB50205-2001 工程名称许继中压开关综合厂房分项工程名称主体结构（钢结构）验收部位体育iyuhjghfg 施工单位中国建筑一局（集团）公司专业工长樊宽林项目经理分包单位分包项目经理施工班组长施工执行标准名称及编号 GB50205-2001 质量验收规范的规定施工单位检验评定记录监理（建设）单位验收记录主控项目 1 材料进场国家产品标准及设计要求  （4.2.1）符合要求 2 钢材复验国家产品标准及设计要求  （4.2.2）符合要求 3 切面质量无裂纹、夹渣、分层及>1mm缺棱     （7.2.1）符合要求 4 矫正和成型矫正和成型温度控制符合规范7.3.1、7.3.2条要求符合要求 5 边缘加工刨削量≥2.0mm               （7.4.1）符合要求 6 螺栓球、焊接球加工无裂纹、褶皱、过烧；焊接球对接坡口采用机械加工，焊缝表面打磨平整     （7.5.1、7.5.2）无 7 制孔 I类孔：Ra≤12.5m，孔径偏差符合表7.6.1-1； II类孔：Ra≤25m，孔径偏差符合表7.6.1-2；（7.6.1）符合要求一般项目 1 材料规格尺寸产品标准      （4.2.3、4.2.4）符合要求 2 钢材表面质量国家有关标准且：钢材表面锈蚀、麻点、划痕：深度≤厚度负允许偏差的1/2；钢材表面锈蚀符合《涂装前钢材表面锈蚀等级和除锈等级》C级；端边或断口处不应有分层、夹渣等（4.2.5）符合要求 3 切割精度表7.2.2和表7.2.3       (7.2.2、7.2.3）符合要求 4 矫正质量划痕深度≤0.5mm且≤1/2钢材厚度负允许偏差；及表7.3.4、表7.3.5　（7.3.3、7.3.4、7.3.5）符合要求 5 边缘加工精度表7.4.2             （7.4.2）符合要求 6 螺栓球、焊接球加工精度表7.5.3、表7.5.4 （7.5.3、7.5.4）无 7 管件加工精度表7.5.5             （7.5.5）无 8 制孔精度表7.6.2       （7.6.2、7.6.3）符合要求施工单位检查评定结果项目专业质量检查员　                              年　　月　　日监理（建设）单位验收结论监理工程师（建设单位项目专业技术负责人）：　   　          　年　　月　　日表5.3.6            零件构件组装检验批质量验收记录        GB50205-2001 工程名称许继中压开关综合厂房分项工程名称验收部位施工单位中国建筑一局（集团）有限公司专业工长项目经理分包单位分包项目经理施工班组长施工执行标准名称及编号 GB50205-2001 质量验收规范的规定施工单位检验评定记录监理（建设）单位验收记录主控项目 1 吊车梁（桁架）不应下挠　      　      （8.3.1） 2 端部铣平精度允许偏差符合表8.4.1    （8.4.1） 3 外形尺寸允许偏差符合表8.5.1     （8.5.1）一般项目 1 焊接H型钢接缝翼缘板腹板拼接缝间距       ≥200ｍｍ翼缘板拼接长度　　     ≥2倍板宽腹板拼接宽度　　　    ≥300ｍｍ腹板拼接长度　　　     ≥600ｍｍ　　　　　　　　　　（8.2.1） 2 焊接H型钢精度符合表Ｃ.0.1　　　      （8.2.2） 3 焊接组装精度符合表Ｃ.0.2　　　      （8.3.2） 4 顶紧接触面 ≥75％　　　　　        （8.3.3） 5 轴线交点错位允许偏差≤3.0ｍｍ　    （8.3.4） 6 焊缝坡口精度坡口角度　     　±5° 钝边　　　　    　±1.0mm（8.4.2） 7 铣平面保护铣平面应防锈保护　       （8.4.3） 8 外形尺寸符合表C.0.3-C.0.9　     （8.5.2）施工单位检查评定结果项目专业质量检查员　                            年　　月　　日监理（建设）单位验收结论监理工程师（建设单位项目专业技术负责人）：　　           　年　　月　　日表5.3.7                 预拼装检验批质量验收记录        　 GB50205-2001 工程名称许继中压开关综合厂房分项工程名称验收部位施工单位专业工长樊宽林项目经理分包单位分包项目经理施工班组长施工执行标准名称及编号 GB50205-2001 质量验收规范的规定施工单位检验评定记录监理（建设）单位验收记录主控项目 1 多层板叠螺栓孔采用比孔直径小的1.0ｍｍ的试孔器时每组通过率　     　≥85％采用比孔直径小的1.0ｍｍ的试孔器时每组通过率　      ≥85％　　　　　　　　　（9.2.1） 2 3 一般项目 1 预拼装精度符合附录Ｄ表Ｄ　　   　（9.2.2） 2 3 施工单位检查评定结果项目专业质量检查员　                            年　　月　　日监理（建设）单位验收结论监理工程师（建设单位项目专业技术负责人）：　           　　年　　月　　日表5.3.8             单层结构安装检验批质量验收记录        GB50205-2001 工程名称许继集团中压开关综合厂房分项工程名称验收部位施工单位中建一局专业工长樊宽林项目经理分包单位分包项目经理施工班组长施工执行标准名称及编号 GB50205-2001 质量验收规范的规定施工单位检验评定记录监理（建设）单位验收记录主控项目 1 基础验收定位轴线、基础轴线及标高、地脚螺栓规格等符合设计要求（10.2.1）；支撑面、地脚螺栓位置允许偏差符合表10.2.2（10.2.2）；座浆垫板允许偏差符合表10.2.3（10.2.3）；杯口尺寸允许偏差符合表10.2.4（10.2.4） 2 构件验收设计要求及本规范要（10.3.1） 3 顶紧接触面 ≥70%且边缘最大间隙≤0.8mm   （10.3.2） 4 垂直度和侧弯曲符合表10.3.3           (10.3.3） 5 主体结构尺寸符合表10.3.4        （10.3.4）一般项目 1 地脚螺栓精度符合表10.2.5         （10.2.5） 2 标记中心线、标高基准点齐全  (10.3.5） 3 桁架、梁安装精度位于混凝土柱上时支座中心对轴线偏差≤10mm；采用大型混凝土屋面板时，间距偏差≤10mm          （10.3.6） 4 钢柱安装精度符合表E.0.1         （10.3.7） 5 吊车梁安装精度符合表E.0.2         （10.3.8） 6 檩条等安装精度符合表E.0.3        （10.3.9） 7 平台等安装精度允许偏差符合表E.0.4  （10.3.10） 8 现场组对精度无垫板间隙        0.0,3.0（mm）有垫板间隙       －2.0,（10.3.11） 9 结构表面表面干净、无疤痕、泥沙   （10.3.12）施工单位检查结果评定项目专业质量检查员　                        年　　月　　日监理（建设）单位验收结论监理工程师（建设单位项目专业技术负责人）：　　       　年　　月　　日表5.3.9         多层及高层结构安装检验批质量验收记录    GB50205-2001 工程名称分项工程名称验收部位施工单位专业工长项目经理分包单位分包项目经理施工班组长施工执行标准名称及编号质量验收规范的规定施工单位检验评定记录监理（建设）单位验收记录主控项目 1 基础验收定位轴线、基础轴线及标高、地脚螺栓规格等符合设计要求，无设计要求时符合表11.2.1（11.2.1）；支撑面、地脚螺栓位置允许偏差符合表10.2.2（11.2.2）；座浆垫板允许偏差符合表10.2.3（11.2.3）；杯口尺寸允许偏差符合表10.2.4; （11.2.4） 2 构件验收设计要求及本规范要求      （11.3.1） 3 钢柱安装精度符合表11.3.2           （11.3.2） 4 顶紧接触面 ≥70%且边缘最大间隙≤0.8mm    （11.3.3） 5 垂直度和侧弯曲符合表10.3.3              （11.3.4） 6 主体结构尺寸符合表11.3.5              （11.3.5）一般项目 1 地角螺栓精度符合表10.2.5              （11.2.5） 2 标记中心线、标高基准点齐全        （11.3.7） 3 构件安装精度符合表E.0.5（11.3.8）且当位于混凝土柱上时支座中心对轴线偏差≤10mm；采用大型混凝土屋面板时，间距偏差≤10mm                            （11.3.10） 4 主体结构高度符合表E.0.6            （11.3.9） 5 吊车梁安装精度符合表E.0.2            （11.3.11） 6 檩条等安装精度符合表E.0.3            （11.3.12） 7 平台等安装精度允许偏差符合表E.0.4     （11.3.13） 8 现场组对精度无垫板间隙               0.0,3.0（mm）有垫板间隙                －2.0,3.0  （11.3.14） 9 结构表面表面干净、无疤痕、泥沙（11.3.6）施工单位检查评定结果项目专业质量检查员　                             年　　月　　日监理（建设）单位验收结论监理工程师（建设单位项目专业技术负责人）：　        　    　年　　月　　日表5.3.10         网架结构安装检验批质量验收记录         GB50205-2001 工程名称分项工程名称验收部位施工单位专业工长项目经理分包单位分包项目经理施工班组长施工执行标准名称及编号质量验收规范的规定施工单位检验评定记录监理（建设）单位验收记录主控项目 1 焊接球产品标准及设计要求，焊缝无要求时，应符合本规范二级标准                  （4.5.1、4.5.2） 2 螺栓球产品标准及实际要求且表面无过烧、裂纹（4.6.1、4.6.2） 3 封板、锥头、套筒产品标准及实际要求且表面无过烧、裂纹及氧化皮（4.7.1、4.7.2） 4 橡胶垫产品标准及设计要求           （4.10.1） 5 基础验收符合表12.12.2及设计要求   （12.2.1、12.2.2） 6 支座垫块符合有关标准及设计要求、紧固符合设计要求（12.2.3、12.2.4） 7 拼装精度符合表12.3.1及表12.3.2要求  （12.3.1、12.3.2） 8 节点承载力试验焊接球节点破坏荷载≥1.6倍设计承载力；螺栓球节点达到设计荷载构件无损        （12.3.3） 9 结构挠度挠度值≤1.15倍设计值            （12.3.4）一般项目 1 焊接球精度尺寸及允许偏差符合本规范要求且表面无波纹及无＞1.5mm凸凹             （4.5.3、4.5.4） 2 螺栓球精度符合本规范规定                  （4.6.4） 3 螺栓球螺纹精度《普通螺纹基本尺寸》及《普通螺纹公差与配合》（4.6.3） 4 铆栓精度符合表10.2.5                     （12.2.5） 5 架构表面干净，无疤痕、泥沙、污垢         （12.3.5） 6 安装精度符合表12.3.6                     （12.3.6）施工单位检查评定结果项目专业质量检查员　                             年　　月　　日监理（建设）单位验收结论监理工程师（建设单位项目专业技术负责人）：            　　　年　　月　　日表5.3.11            压型金属板检验批质量验收记录          GB50205-2001 工程名称许继中压开关综合厂房分项工程名称验收部位施工单位中建一局专业工长樊宽林项目经理分包单位分包项目经理施工班组长施工执行标准名称及编号 GB50205-2001 质量验收规范的规定施工单位检验评定记录监理（建设）单位验收记录主控项目 1 压型金属板进场产品标准及设计要求   （4.8.1、4.8.2） 2 基板裂纹基板无裂纹           （13.2.1） 3 涂层缺陷无肉眼可见裂纹、剥落和擦痕等（13.2.2） 4 现场安装设计要求及有关标准   （13.3.1） 5 搭接符合设计要求及表13.3.2要求（13.3.2） 6 端部锚固符合设计要求且支撑长度≥50mm               （13.3.3）一般项目 1 压型金属板精度符合设计要求及本规范规定（4.8.3） 2 轧制精度符合表13.2.3及表13.2.5 （13.2.3、13.2.5） 3 表面质量干净、无明显凸凹、褶皱（13.2.4） 4 安装质量平整、顺直、无污物及残留物（13.3.4） 5 安装精度符合表13.3.5         （13.3.5） 6 施工单位检查评定结果项目专业质量检查员　                            年　　月　　日监理（建设）单位验收结论监理工程师（建设单位项目专业技术负责人）：　　           　年　　月　　日表5.3.12           防腐涂料涂装检验批质量验收记录        GB50205-2001 工程名称许继中压开关综合厂房分项工程名称验收部位施工单位中建一局专业工长樊宽林项目经理分包单位分包项目经理施工班组长施工执行标准名称及编号 GB50205-2001 质量验收规范的规定施工单位检验评定记录监理（建设）单位验收记录主控项目 1 产品进场符合产品标准及设计要求   （4.9.1） 2 表面处理符合设计要求及有关产品标准或表14.2.1要求            （14.2.1） 3 涂层厚度设计要求或：室外应为150µm，室内应为125µm，其允许偏差为-25µm。每层涂层干漆膜厚度的允许偏差为-5µm         （14.2.2）一般项目 1 产品进场与质量证明文件相符，且开启后不应存在结皮、结块、凝胶等现象    （4.9.3） 2 表面质量表面无漏涂、误涂，涂层无脱皮和返锈，涂层均匀无明显皱皮流坠、针眼、气泡等                        （14.2.3） 3 附着力测试涂层完整程度70%以上     （14.2.4）标志应清晰、完整            （14.2.5）施工单位检查评定结果项目专业质量检查员　                            年　　月　　日监理（建设）单位验收结论监理工程师（建设单位项目专业技术负责人）：       　　    　年　　月　　日表5.3.13            防火涂料涂装检验批质量验收记录        GB50205-2001 工程名称许继中压开关综合厂房分项工程名称验收部位施工单位中建一局专业工长樊宽林项目经理分包单位分包项目经理施工班组长施工执行标准名称及编号 GB50205-2001 质量验收规范的规定施工单位检验评定记录监理（建设）单位验收记录主控项目 1 产品进场设计要求及有关标准　　  （4.9.2） 2 涂装基层验收设计要求及有关标准　   （14.3.1） 3 强度试验《钢结构防火涂料应用技术规程》　　　　　　　　（14.3.2） 4 涂层厚度符合有关耐火极限的设计要求的面积≥80％且最薄处≥85％的设计厚度　　　　　　　（14.3.3） 5 表面裂纹薄涂型裂纹宽度≤0.5ｍｍ；厚涂型裂纹宽度≤1ｍｍ（14.3.4）一般项目 1 产品进场型号、名称、颜色及有效期应与其质量证明文件相符，无结皮、结块、凝胶等现象　　            　（4.9.3） 2 基层表面防火涂料涂装基层不应有油污、灰尘和泥砂等污垢　　         （14.3.5） 3 涂层表面质量不应有误涂、漏涂，涂层应闭合无脱层、空鼓、明显凹陷、粉化松散和浮浆等外观缺陷，乳突已剔除     （14.3.6）施工单位检查评定结果项目专业质量检查员　                            年　　月　　日监理（建设）单位验收结论监理工程师（建设单位项目专业技术负责人）：　      　     　年　　月　　日表5.3.14                      加工报验申请表     GB50205-2001 工程名称：许继电气股份有限公司中压开关综合厂房                             编号：致：河南长安工程监理工程有限公司         （监理单位）  我单位已完成了  中压开关厂综合厂房工程的（2-1）轴~（2-9）轴/（2-A）轴钢构件加工  工作，现报上该工程报验申请表,请予以审查和验收。附件：1、零件及部件加工检验批质量验收记录      2、零件构件组装检验批质量验收记录      3、钢构件焊接检验批质量验收记录      4、防腐涂料涂装检验批质量验收记录      5、工厂检测记录                                    承包单位（章）                                                    项目经理                                                      日    期               审查意见：项目监理机构                                            总／专业监理工程师                                                     　日   期               表5.3.15           工程材料/构配件/设备报审表        GB50205-2001 工程名称：许继中压开关综合厂房                            编号：致：河南长安工程监理有限公司             （监理单位）     我方于 2009 年 8 月 16 日进场的工程材料/构配件/设备数量如下（见附表）。现将质量证明文件及自检结果报上，拟用于下述部位：  主体结构                                                             请予以审核。附件：1.数量清单      2.质量证明文件            3.试验检验报告                                          承包单位（章）                                                    项目经理                                                      日    期               审查意见：     经检查上述工程材料/构配件/设备,符合/不符合设计文件和规范的要求,准许/不准许进场,同意/不同意使用于拟定部位。项目监理机构                                            总／专业监理工程师                                                     　日   期               命运如同手中的掌纹，无论多曲折，终掌握在自己手中 ==============================================================</p>
