题目四：华源小区住宅施工组织设计题目.doc

华源小区住宅施工组织单位工程施工组织设计
1)工程概况；2)施工方案选择；3)主要技术,质量措施；4)施工进度计划；5)施工平面图布置；6)劳动力,材料,机械需用量计划；7)施工网络计划；8)安全文明施工措施；9)主要技术经济指标

1 工程概况
1.1 工程建设概况
主要介绍拟建工程的建设单位,工程名称,性质,用途,作用,资金来源及工程投资额,开竣工日期,设计单位,施工单位,施工图纸情况,施工合同,主管部门的有关文件或要求,组织施工的指导思想等
1.2 工程施工概况
建筑设计特点
结构设计特点
建设地点特征
施工条件
2 设计条件
2.1 开工日期
工期:按照国家工期定额范围内考虑.
2.2 一般情况下,每天采用一班制,不考虑加班.特殊情况下需采用多班制,必须由指导教师同意.
2.3 进度表中,每个月排30天.
2.4 施工现场所用水,用电,均考虑由主干道引入.
2.5 劳动力和材料供应充足,能满足施工要求.
3 设计内容,步骤及要求
3.1 工程概况和施工特点分析
1)工程建设概况
主要介绍拟建工程的建设单位,工程名称,性质,用途,作用,资金来源及工程投资额,开竣工日期,设计单位,施工单位,施工图纸情况,施工合同,主管部门的有关文件或要求,组织施工的指导思想等
2)工程施工概况

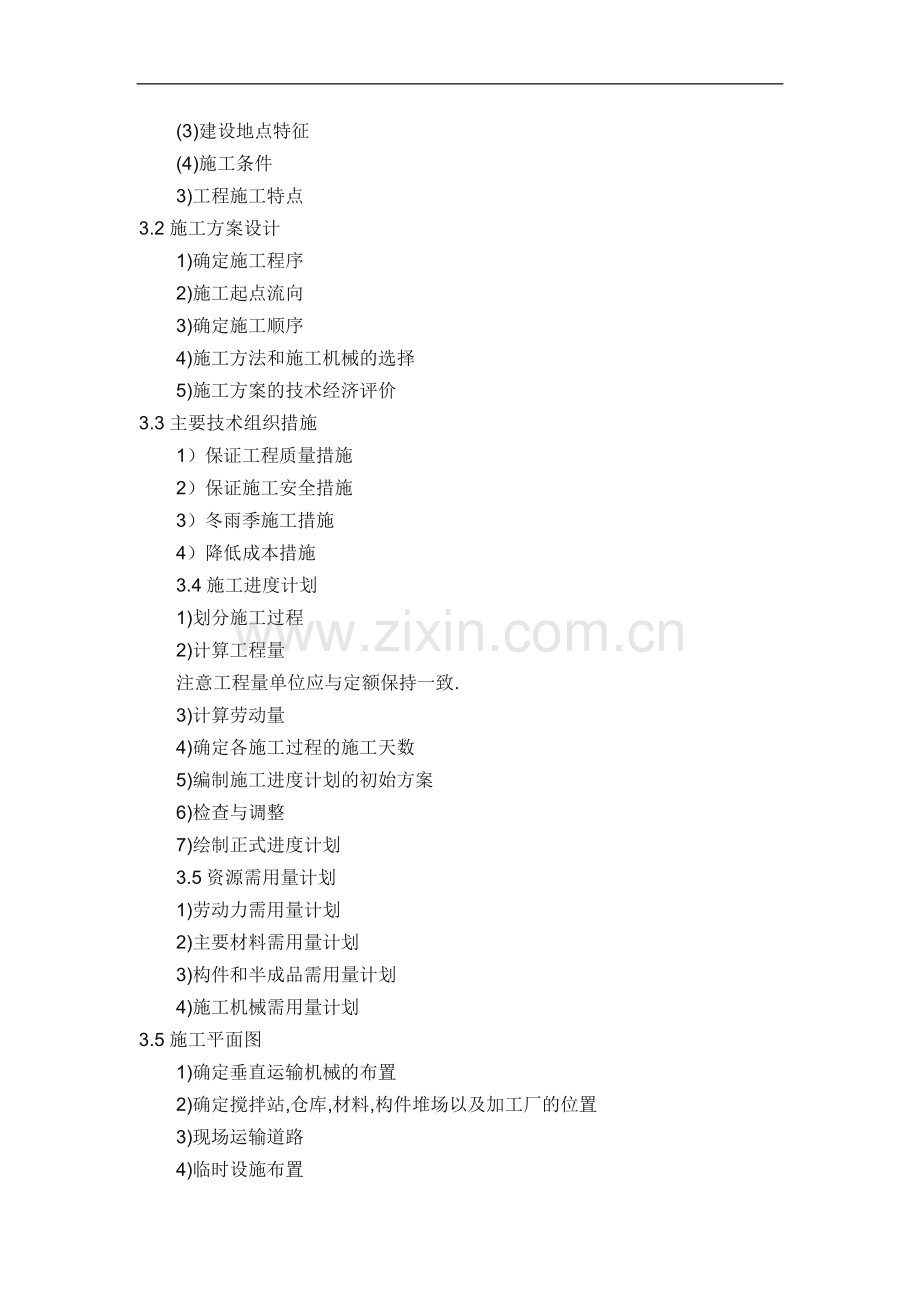

(1)建筑设计特点
(2)结构设计特点
(3)建设地点特征
(4)施工条件
3)工程施工特点
3.2施工方案设计
1)确定施工程序
2)施工起点流向
3)确定施工顺序
4)施工方法和施工机械的选择
5)施工方案的技术经济评价
3.3主要技术组织措施
1）保证工程质量措施
2）保证施工安全措施
3）冬雨季施工措施
4）降低成本措施
3.4施工进度计划
1)划分施工过程
2)计算工程量
注意工程量单位应与定额保持一致.
3)计算劳动量
4)确定各施工过程的施工天数
5)编制施工进度计划的初始方案
6)检查与调整
7)绘制正式进度计划
3.5资源需用量计划
1)劳动力需用量计划
2)主要材料需用量计划
3)构件和半成品需用量计划
4)施工机械需用量计划
3.5施工平面图
1)确定垂直运输机械的布置
2)确定搅拌站,仓库,材料,构件堆场以及加工厂的位置
3)现场运输道路
4)临时设施布置
5)水电管网布置
3.6主要技术经济指标
1)工期指标
2)劳动生产指标
3)质量优良率指标
4)降低成本率指标
5)主要材料节约指标
6)机械化程度指标

三、课程设计工程概况及图表
本工程位于长沙市芙蓉北路北端的工艺品市场园区内，开发商是长沙市中天房地产开发有限公司。住宅楼概况见表1。
1、工程概况
本工程为西安某厂综合楼，位于金花路，由I部和II部组成L型转角楼。采用现浇柱，预制梁，整体装配式钢筋混凝土框架结构。
（1）层高及建筑面积：I部五层，顶高21m，层高4.2m，II部为六层，顶高23.1m，1-2层层高4.8m，3、4、5层层高为3.3m，6层层高为3.6m。总建筑面积7834m2。
（2）绝对标高，±0.00相当于绝对标高425.044。
（3）结构方案：本工程为装配整体式框架结构，横向框架梁为预制迭合梁，纵向框架梁，次梁，柱，楼梯等均为现浇。楼盖除厕所、盥洗、水箱间及二层售饭处为现浇外，其余均为预制空心板，上有4cm整浇层。墙体为非承重墙，外墙为240m厚普通粘土砖墙，内墙为大孔空心砖墙。施工时横向预制梁吊装后再现浇纵向框架梁和次梁。
（4）楼地面：水泥砂浆地面用于II部厨房和库房，教室宿舍等。水磨石地面用于上述以外的其它部位，底层地面垫层为60厚100#素混凝土。
（5）顶棚及墙面：I部楼梯间为石膏板隔墙，贴白色塑料壁纸。其它顶棚及墙面均为石灰砂浆打底，纸筋灰罩面，喷白灰浆二道。
（6）外墙面：为绿色水刷石，局部构件（檐口、阳台、雨蓬）及凸出墙面壁柱等贴马赛克。
（7）屋面防水层：沥青胶隔汽层，水泥蛭石保温层，二毡三油防水层上铺绿豆砂。
2、施工工期要求：基础工程由甲方自己完成。施工单位由0.00开始，总工期为8个月。从1983年3月1日至同年10月30竣工。
3、地质及环境条件
由勘测报告，土壤为一级大孔性黄土，天然地基承载力为15T/m2，地下水位在地表下6-7m。
建筑场地北面和东面，南面均紧邻厂区，以墙为界，西南为金花路（见总平面图）。
4、气象条件
夏秋两季主导风向偏东，冬季北偏西。雨季为9、10两月。
5、施工技术经济条件
本工程由西安市第一建筑工程公司承担，该公司分派一个施工队负责。施工队有瓦工和抹灰工80人，木工24人，钢筋工15人，混凝土工40人，机械工8人，安装工12人，油漆工15人，共194人。根据需要可招收部分民工协助工作。施工用的水、电均从厂区取得。建筑材料及构件均可用汽车运入工地，多孔板及迭合梁均由市建工局半坡村预制厂制作。
临建工程中除搅拌棚，木工硼，材料库等需设置外，办公及其它生活用房均可利用已建成的宿舍楼。
可供施工选用的起重机有QT1-6型及QT1-2型塔吊。井架，门架等。汽车有解放牌（5T），黄河牌（8T）可以使用。卷扬机、搅拌机、木工机械、钢筋机械、混凝土振捣器、脚手架板等可按计划供应。
四、平面图设计参考资料
1、常用施工机械台班产量
塔吊：120次/台班（综合）；井架、门架：84次/台班
混凝土搅拌机：J1-250 20M3/台班；
J1-400 36M3/台班；
砂浆搅拌机 10M3/台班
2、一次提升材料数量
红 砖：0.5M3； 砂浆：0.325M3；
混凝土：0.5M3； 空心板：2块；
3、材料数量计算楼据
每M3砌体需用红砖535块，砂浆0.23M3；
每100M3抹灰面积需用砂浆2.2M3；
4、临时工程防火规定
（1）每幢临时建筑物的面积不应超过300M2，每组建筑面积总和不超过2000M2，组与组之间的防火间距不应小于10-15M。
（2）临时建筑物的高度一般不要低于2.5M。用稻草、芦苇、竹子等易燃材料修建的房屋，内外应抹泥或砂浆。
（3）食堂、俱乐部等临时建筑门的总宽度至少按每100人2米计，每个门宽度不小于1.4米。
（4）易燃建筑物不能作下列用途：
①制造或使用化学易燃、易爆物品的车间、如喷漆、乙炔站等。
②高温或经常产生火花、火焰的车间，如冶金、铸工、锻工、焊接、热处理等。
③贮存化学易燃易爆品，贵重器材以及全自燃或遇水产生热量的物资仓库。
④在木工棚附近应有消防栓。
⑤施工现场的通行道路（主要干道）不应小于3.5M，当道路宽度仅供一辆汽车通行时，应在适当地点修建回车场。
建筑工地道路与构筑物最小距离
构 筑 物 名 称 至行车道边最小距离（米）
1、棚栏 1.5
2、建筑物墙壁（无汽车入口）外墙表面 1.5
3、建筑物墙壁（有汽车入口）外墙表面 7.0
4、铁路轨道外侧缘 3.0

表1 工程概况
建筑面积
4839.07m2
占地面积
719.23m2
建筑用途
居住
标准层建筑面积
730.82m2
层数
7层
建筑总高度
22.9m
平面尺寸
长61.86m×26.49m
屋面防水做法
SBS符合防水
门窗材料
塑钢、木
层高
3.00m
基本轴线距离
3600mm
室内外高差
700mm
外装饰做法
内装饰做法
外墙
贴面砖
地面
防滑釉面砖
楼面
防滑釉面砖
墙面
20mm厚M5混合砂浆打底抹平，面层刮白色仿瓷腻子
油漆
一底二面调和漆
顶棚
20mm厚M5混合砂浆打底抹平，面层刮白色仿瓷腻子
门窗
木门窗
基础形式
整板
底板厚度
400mm
地下混凝土类别
普通
抗震设防烈度
7度
基础混凝土强度等级
C20
±0.000以下墙体
烧结普通砖
基底标高
-2.50m
最大基坑深度
1.90m
地上结构形式
砌体结构
楼盖结构形式
预制、部分现浇
承重墙体材料
承重空心砖
非承重墙体材料
GSJ夹心板
梁柱钢筋类别
Ⅰ、Ⅱ级
板钢筋类别
冷轧带肋钢筋

钢筋接头类型
绑扎
混凝土强度等级
现浇梁
C20
现浇板
C20
柱
C20
预制梁
C20
预制板
C30

外墙厚度
240mm
内墙厚度
240mm
结构参数
典型断面
最大断面
最小断面
梁
240mm×240mm
240mm×450mm
240mm×200mm
柱
240mm×240mm
240mm×360mm

最大跨度
4200mm
最大预制构件重量
504kg
合同工期
300天

表2 主要工程量一览表
序 号
分部分项工程名称
单位
工程量
定额工日
1
场地平整
m2
1210.6
75.65
2
土方开挖
m3
2569
180.86
3
土方运输
m3
160.36
412.2
4
土方回填
m3
160.36
333.77
5
基础垫层
m3
90.84
136.8
6
钢筋混凝土基础
m3
331.5
568.15
7
±0.000以下基础砌筑
m3
277.4
337.86
8
±0.000以上墙体砌筑
m3
1354.74
2100.86
9
钢筋混凝土构造柱
m3
152
972.74
10
钢筋混凝土现浇梁
m3
15.11
75.46
11
钢筋混凝土基础圈梁
m3
25.08
121.81
12
钢筋混凝土圈梁
m3
130.53
634.08
13
钢筋混凝土过梁
m3
1.6
13.63
14
钢筋混凝土现浇板
m3
572.28
1357.69
15
钢筋混凝土现浇阳台、扶手
m3
796.71
499.57
16
钢筋混凝土现浇楼梯
m3
311.06
487.11
17
预制钢筋混凝土构件
m3
217.6
605.26
18
预制钢筋混凝土构件安装
m3
217.6
519.08
19
木门窗制作安装
　m2
408.2
384.63
20
地面灰土砂素混凝土垫层
　m2
84.71
91.76
21
水泥砂浆找平层
　m2
684.1
48.57
22
细石混凝土找平层
　m3
964.1
78.25
23
水泥砂浆粉楼地面
　m2
2873.1
352.78
24
粉楼梯
　m2
349.3
248.57
25
水泥砂浆毛地面
　m2
363.6
221.81
26
屋面保温
　m3
45.37
24.47
27
屋面防水
　m2
1274.8
56.19
28
粉顶棚
　m2
4237.2
744.3
29
粉墙面
　m2
15442
2572.55
30
木门窗油漆
　m3
314
91.14
31
墙面涂料
　m2
4565.4
209.42
32
外墙装饰
　m2
742
567.53
33
脚手架
　m2
9108.3
697.89
34
建筑超高
　m2
573.4
95.42
35
承插塑料排水管
　m
850.9
168.36
36
铝塑复合给水管
　m
1369.11
141.1
37
卫生器具安装

52.58
38
管道除锈防腐

3.66
39
配电盘、配电箱
　台
53
73.53
40
暗配管
　m
3974
273.22
41
管内穿线
　m
11124
92.94
42
开关插座安装
　个
2054
156.3
43
灯具安装
　套
470
249.56
44
避雷、接地
　m
630
133.17
45
电气系统调试

32.74
表3 主要工程材料汇总表
序 号
材料名称
规格型号
单位
数量
1
烧结普通砖
　240×115×53 mm3
　千块
865.51
2
水泥
　42.5
　t
842.48
3
白灰

　t
2.44
4
中粗砂

　m3
1565.67
5
碎石

　m3
1178.88
6
加气混凝土块

　m3
42.03
7
玻璃
　3mm
　m2
110.87
8
木材

　m3
45.63
9
胶合板

　m2
195.75
10
钢筋

　t
103.29
11
石油沥青
　30号
　kg
225.21
12
波形瓦
　150×150 mm2
　千块
33.47
13
铝塑复合管

　m
1369.11
14
塑料排水管

　m
850.9
15
电气配管

　m
3974
表4 劳动力组织计划表
序 号
工种
人数
工作内容
1
木工
25
支拆模板、木门安装
2
钢筋工
15
钢筋成型与绑扎
3
混凝土工
15
混凝土搅拌与浇筑
4
瓦工
40
墙体砌筑
5
粉刷工
50
装饰粉刷
6
油漆工
15
油漆、涂料、玻璃安装
7
力工
55
回填土、混凝土后盘上料
8
架子工
20
搭拆井子架、脚手架
9
机械工
8
开动、驾驶机具
10
电焊工
4
钢筋焊接、构件制作
11
水、电安装工
16
水、电、暖安装
12
辅助工
4
现场用水、用电、机械维修
13
保卫
3
现场治安、门卫传达
表5 施工机械需用量计划表
序号
机械名称
型号
单位数量
台数
总功率（kW）
1
蛙式打夯机
HW-32
台
2
6
2
卷扬机
JJK0.5
台
3
6
3
混凝土搅拌机
JD350
台
2
30
4
插入式振捣器
ZX50
台
6
6.6
5
平板振捣器
ZB11
台
2
2.2
6
钢筋切断机
GJ32-13
台
1
6
7
钢筋成型机
GW40
台
1
6
8
交流电焊机
X3-300-2
台
2
46
9
灰浆搅拌机
UJ325
台
2
6
10
木工电刨
IB2-80/1
台
1
1.4
11
木工圆锯
MJ104
台
1
6
12
潜水泵
QY-15
台
2
4.4
13
空压机
JJK0.5
台
1
3
14
自升式龙门架

组
2

15
反铲挖土机

台
1

16
自卸汽车辆
WH340
辆
2

17
机动翻斗车
FC1-1t
辆
3

表6 临时建筑一览表
序号
名称
建筑面积
备注
1
项目办公室　
20 m2
砖混一层
2
水泥仓库　
50 m2
砖混一层
3
民工宿舍　
300 m2

4
机修电工房　
30 m2
石棉瓦屋顶
5
钢筋加工棚　
300 m2
石棉瓦屋顶
6
木工加工棚　
100 m2

7
保卫室
10 m2

8
公厕
20 m2
水冲式
