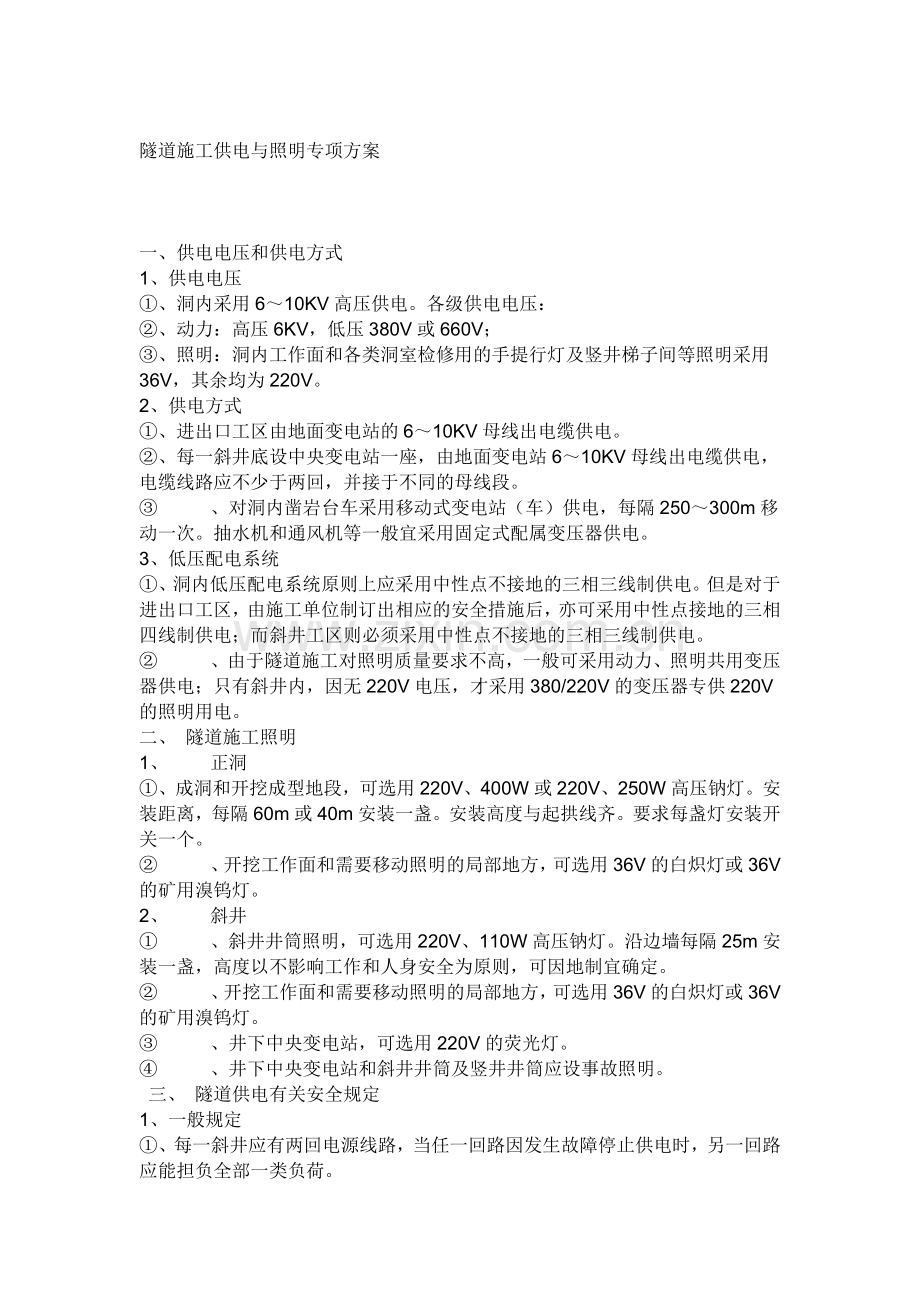

隧道施工供电与照明专项方案.doc

隧道施工供电与照明专项方案一、供电电压和供电方式1、供电电压、洞内采用610KV高压供电。各级供电电压：、动力：高压6KV，低压380V或660V；、照明：洞内工作面和各类洞室检修用的手提行灯及竖井梯子间等照明采用36V，其余均为220V。2、供电方式、进出口工区由地面变电站的610KV母线出电缆供电。、每一斜井底设中央变电站一座，由地面变电站610KV母线出电缆供电，电缆线路应不少于两回，并接于不同的母线段。、对洞内凿岩台车采用移动式变电站（车）供电，每隔250300m移动一次。抽水机和通风机等一般宜采用固定式配属变压器供电。3、低压配电系统、洞内低压配电系统原则上应采用中性点不接地的三相三线制供电。但是对于进出口工区，由施工单位制订出相应的安全措施后，亦可采用中性点接地的三相四线制供电；而斜井工区则必须采用中性点不接地的三相三线制供电。、由于隧道施工对照明质量要求不高，一般可采用动力、照明共用变压器供电；只有斜井内，因无220V电压，才采用380/220V的变压器专供220V的照明用电。二、 隧道施工照明1、正洞、成洞和开挖成型地段，可选用220V、400W或220V、250W高压钠灯。安装距离，每隔60m或40m安装一盏。安装高度与起拱线齐。要求每盏灯安装开关一个。、开挖工作面和需要移动照明的局部地方，可选用36V的白炽灯或36V的矿用溴钨灯。2、斜井、斜井井筒照明，可选用220V、110W高压钠灯。沿边墙每隔25m安装一盏，高度以不影响工作和人身安全为原则，可因地制宜确定。、开挖工作面和需要移动照明的局部地方，可选用36V的白炽灯或36V的矿用溴钨灯。、井下中央变电站，可选用220V的荧光灯。、井下中央变电站和斜井井筒及竖井井筒应设事故照明。 三、 隧道供电有关安全规定1、一般规定、每一斜井应有两回电源线路，当任一回路因发生故障停止供电时，另一回路应能担负全部一类负荷。、井下中央变电站的供电线路，不得少于两回路，当任一回路停止供电时，其余回路应能担负全部一类负荷。提升人员的竖井绞车和井下主排水泵的供电线路，不得少于两回路。供电线路应来自不同的变压器或母线段。以上两种回路上不得分接任何负荷。、井下配电变压器禁止中性点接地。禁止由地面上中性点接地的变压器或发电机直接向井下供电。、洞内不得带电检修、搬迁电气设备（包括电缆或电线）。、操作洞内电气设备，必须遵守下列规定。非值班电气人员，不得擅自操作电气设备；操作高压电气设备主回路时，操作人员必须戴绝缘手套，穿绝缘靴或站在绝缘台上。一切容易碰到的、裸露的电气设备必须装设遮栏，遮栏高度不低于1.7m。洞内高压停送电应实行操作票制度。低压停送电应严格执行谁停电，谁送电的停送电制度。2、机电设备洞室井下中央变电站和腰泵站变（配）电所洞室。洞室必须确保无落石可能，不得渗水，地面标高应比出口处井底面高出0.5m。洞室内应设置灭火器和砂箱，并在出口通道处设置向外开的铁门。当变配电所与水泵房相毗邻时，两洞室间应设置带门的隔墙，各自应有一个单独的出口；独立设置的变（配）电所洞室，当长度超过10m时，应在洞室的两端各设一个出口。（4）装有带油的电气设备洞室，禁止设集油坑。洞室内各项设备同墙壁之间，应留出0.5m以上的通道,各项设备相互之间,应留出0.8m以上的通道,如果不需要从两侧或后面进行检修的设备,可不留通道.井下变配电所高压开关柜按单列布置时,其正面维护通道宽度宜1.5m;按双列布置时, 其正面维护通道宽度宜2.0m。洞室入口处应悬挂“非工作人员禁止入内”牌，洞室内有高压电气设备时，入口处和室内都应在明显地点加挂“高压危险”牌。、洞室其他变配电点可利用隧道避人洞或避车洞作为机电设备洞室，但需设置防护遮栏，遮栏高度不低于1.7m并悬挂“高压危险”牌。3、电气设备的保护、继电保护洞内高压电动机、动力变压器高压侧，应有短路、过负荷保护和无压释放保护；其余配电点上引出的馈电线上，则必须装设短路和过负荷保护或至少应装设短路保护；低压电动机应具备短路、过负荷、单相断线保护。手持式用电设备必须装设漏电保护装置。直接向洞内供电的馈电线上，严禁装设自动重合闸。手动合闸时，必须先同洞内联系。、防雷保护向洞内供电的地面变电站高压母线上有架空进（出）线时，应在洞内有高压电动机的变（配）电所母线上装设磁吹式避雷器和电容器。、保护接地36V以上的和由于绝缘损坏可能带有危险电压的电气设备的金属外壳、构架等，都必须有保护接地。所有电气设备的保护接地装置（包括电缆的铠装、铅皮、接地芯线）和局部接地装置，都应同主接地极相连接以形成一个总接地网。下列地点应设局部接地极:每个装有电气设备的洞室；每个单独装设的高压电气设备；每个低压配电点；连接动力铠装电缆的接线盒。、接地网上任一保护接地点测得的接地电阻值，宜不超过2,如果条件困难时,允许放宽到4。每一移动设备至总接地网或最近接地极之间的接地线的电阻,不应超过1。4、电气设备的维护和修理、电气设备的检修、维护、修理和调整工作，必须由专职的或临时指派的电气维修工进行，高压设备的修理和调整工作，应实行工作票制度。、洞内电气设备的检修，必须停电，验电确认无电后，应立即将检修设备接地并三相短路，然后将电气设备闭锁好，挂上“禁止合闸，有人工作”的标示牌之后，由两人以上执行，其中级别较高的一人，应为监护人。、电气设备应进行定期检查、维护。配电系统继电保护装置检查整定每季一次。主要电气设备的绝缘电阻检查每月一次。但是，当连续停用48h以上时，在使用前应进行绝缘电阻测定。新安装的电气设备的绝缘电阻和接地电阻的测定，投入运行前进行。电气设备的保护接地每班应由当班工作人员进行一次外表检查。油断路器经三次切断短路故障后，其绝缘油应加试一次电压耐压试验，并检查有无游离碳。5、电缆的选用、电缆实际敷设地点的水平差，应同电缆规定的允许敷设的水平差适应。、固定敷设的高压电缆应采用钢丝（钢带）铠装电缆。、移动变（配）电站和手持式电气设备应采用专用橡套电缆。、固定敷设的低压电缆应采用铠装电缆或橡胶电缆。、低压电缆不宜采用铝芯，开挖面禁止采用铝芯。 6、电缆的敷设、电缆必须悬挂。在正洞和平导或斜井中，电缆应用吊钩悬挂；在竖井井筒内，电缆应用夹子、卡箍或其它夹持装置进行敷设。夹持装置应能承担电缆重量，并不应损坏电缆。、正洞和平导或斜井中悬挂的电缆应有适当弛度，电缆、接线盒及终端盒在敷设和运行中，都不应承受较大的拉力。如果未衬砌地段长度超过300m时，则在该段敷设的电缆应预留610m的富裕长度，以便通过模板台车。、电缆的悬挂高度: 正洞宜不低于2.5m;斜井及平导应尽量高挂,但距顶部的距离应不小于0.15m。并使电缆在有矿车掉道时不致受撞击，在电缆坠落时，不致落到轨道或运输机上。、电缆悬挂点的距离：在正洞和平导或斜井内不应超过3m，在竖井井筒内不应超过6m。、电缆同胶皮风管等易燃物品应分挂在洞内两侧。电缆如果同风管、水管在洞内一侧敷设时，必须敷设在管子的上方，并保持0.3m以上的距离。、洞内的电话和信号电缆，应同电力电缆分挂在洞内的两侧。如果受条件限制，在竖井内，宜敷设在距电力电缆0.5m的地方;在正洞和平导或斜井内,应敷设在电力电缆的上方,并保持0.3m以上的距离。、由地面发、变电站送往洞内变（配）电所的两条10KV电源电缆，若敷设在洞内同一侧时，其间距离应大于0.3m,其余的电力电缆敷设在洞内同一侧时,高、低电缆间的距离应大于0.1m;相同电压等级电缆之间的距离不小于0.05m。、竖井井筒内所用的电缆，中间不应有接头。如果因井筒太深需设接头时，应将接头设在中间水平横洞内，并预留810m的富裕量，以便维护、检修。、不同类型的电缆之间不应直接连接，必须经过符合要求的接线盒、连接器或母线盒进行连接。、相同类型电缆之间可以直接连接，但必须遵守下列规定。纸绝缘电缆必须使用符合要求的接线盒连接，高压纸绝缘电缆接线盒必须灌注绝缘充填物。橡胶电缆连接（包括已损坏的橡胶电缆的修补）必须使用硫化热补或同热补有同等效能的冷补，热补或冷补后的橡胶电缆，必须经浸水耐压试验，合格后方能使用。塑料电缆的连接，其连接处的机械强度以及电气、防潮密封、老化等性能，应符合该型电缆的技术标准的要求。参见表1和表2。、电缆芯线必须使用齿形压线板（卡爪）或线鼻子同电气设备进行连接。 、固定敷设的电缆不应遭淋水或滴水。严禁在电缆上悬挂任何物件。盘圈或盘8字型的电缆不应带电。 、电缆敷设的环境温度及电缆或钢管的弯曲半径等应满足表3的要求。7、电缆的预防性试验、高压电缆安装前，应进行工频耐压试验，试验按厂家要求进行。若无厂家规定，可参照表4进行。、高压电缆敷设后，应进行直流耐压试验，试验按厂家要求进行。若无厂家规定，可参照表4进行。、电缆在工频耐压试验前和安装后及每次投入运行前，应进行绝缘电阻测定，其值应不小于表4中规定的数值。8、电缆的维护、电缆应定期进行巡查，巡查的主要内容：电缆外护层是否有放电烧损情况；电缆及终端是否有漏油情况；终端瓷套是否清洁、接地线有无松动断股现象；电缆挂钩、夹子、卡箍等有无松动或锈烂现象。每周巡查12次。、电缆温度检查每月至少1次，测量电缆温度应在负荷最大时进行。其值不应超过表3中规定的数值。、用配电盘电流表或钳型电流表在有代表性的时间里测定负荷电流，其值不超过允许载流量。、电缆金属护层的接地线应同洞内接地网的主接地极相连接，接地电阻应每季测1次，其值应不大于4。、在喷混凝土时，应对电缆进行遮护，避免混凝土沾在电缆上。 表1 交联聚乙烯电缆和护套的性能材料种类抗拉强度（kg/cm2）断裂伸长率(%)热老化条件老化系数温度（）时间(h)k1k2交联聚乙烯12035012111680.80.8聚氯乙烯150280110248 0.8 表2 聚氯乙烯电缆绝缘和护套的性能类别抗拉强度(kg/cm2)断裂伸长率(%)热老化条件老化系数k2温度()时间(h)绝缘150160110480.7护套130200110480.7 表3 敷设电缆时注意事项项目类别水平差m线芯长期工作温度敷设时不须加热的温度电缆弯曲半径与电缆外径之比应钢管弯曲半与钢管内径之比应油浸纸绝缘铠装电缆156501510滴干绝缘统铅包电力电缆1006501510油浸纸绝缘不滴流电力电缆不限80101510橡胶绝缘电力电缆不限65-71010聚氯乙烯绝缘电力电缆不限6501010交联聚乙烯绝缘电力电缆不限9001010矿用橡套软电力电缆不限65 66塑料和橡皮绝缘控制电缆不限65 1010 表4 610KV电力电缆主要技术性能类别 项目油浸纸绝缘铅包电力电缆油浸纸绝缘铅包不滴流电力电缆聚氯乙烯绝缘电力电缆交联聚乙烯绝缘电力电缆20时绝缘电阻M/km100200601000安装前工频耐压试验电压(KV)161611（15）11（15）时间(min)1010510敷设后直流耐压试验电压(KV)363615（25）15（25）时间(min)10101515 注：括弧内的数值只适用于10KV电压等级。电压降的计算=P*L/(c*s):导线电压降（%）P：各段线路负荷计算功率（KW）L:各段线路长度（M）C：材料内部系数，三相四线制铜线为77，铝线为46.3S : 导线截面积（m）针对洞内作业特点，按在施工终点时，模筑混凝土的地点滞后开挖作业300米，挂网等作业滞后开挖业200米计算。 4=（500*16.83+1000*22.33+1200*25.96+1300*44.99）/(77*70)=22.3%7%不可用4=（500*16.83+1000*22.33+1200*25.96+1300*44.99）/(77*240)=6.5%7%5=（200*100.1 +1500*35.24）/(77*95)=9.96%7%不可用5=（200*100.1 +1500*35.24）/(77*150)=6.3%7%6=（100*40.83+200*50.62+100*74.8）/（46.3*150）=3.1%7%据此计算，其导线分别选用TJ-240.TJ95及BX-150型导线接到主配电箱。下面为附送毕业论文致谢词范文！不需要的可以编辑删除！谢谢！毕业论文致谢词 我的毕业论文是在韦xx老师的精心指导和大力支持下完成的，他渊博的知识开阔的视野给了我深深的启迪，论文凝聚着他的血汗，他以严谨的治学态度和敬业精神深深的感染了我对我的工作学习产生了深渊的影响，在此我向他表示衷心的谢意 这三年来感谢广西工业职业技术学院汽车工程系的老师对我专业思维及专业技能的培养，他们在学业上的心细指导为我工作和继续学习打下了良好的基础，在这里我要像诸位老师深深的鞠上一躬!特别是我的班主任吴廷川老师，虽然他不是我的专业老师，但是在这三年来，在思想以及生活上给予我鼓舞与关怀让我走出了很多失落的时候，“明师之恩，诚为过于天地，重于父母”，对吴老师的感激之情我无法用语言来表达，在此向吴老师致以最崇高的敬意和最真诚的谢意! 感谢这三年来我的朋友以及汽修0932班的四十多位同学对我的学习，生活和工作的支持和关心。三年来我们真心相待，和睦共处，不是兄弟胜是兄弟!正是一路上有你们我的求学生涯才不会感到孤独，马上就要各奔前程了，希望（，请保留此标记。）你们有好的前途，失败不要灰心，你的背后还有汽修0932班这个大家庭! 最后我要感谢我的父母，你们生我养我，纵有三世也无法回报你们，要离开你们出去工作了，我在心里默默的祝福你们平安健康，我不会让你们失望的，会好好工作回报社会的。 致谢词2 在本次论文设计过程中，感谢我的学校，给了我学习的机会，在学习中，老师从选题指导、论文框架到细节修改，都给予了细致的指导，提出了很多宝贵的意见与建议，老师以其严谨求实的治学态度、高度的敬业精神、兢兢业业、孜孜以求的工作作风和大胆创新的进取精神对我产生重要影响。他渊博的知识、开阔的视野和敏锐的思维给了我深深的启迪。这篇论文是在老师的精心指导和大力支持下才完成的 感谢所有授我以业的老师，没有这些年知识的积淀，我没有这么大的动力和信心完成这篇论文。感恩之余，诚恳地请各位老师对我的论文多加批评指正，使我及时完善论文的不足之处。 谨以此致谢最后，我要向百忙之中抽时间对本文进行审阅的各位老师表示衷心的感谢。开学自我介绍范文：首先，我想说“荣幸”，因为茫茫人海由不相识到相识实在是人生一大幸事，更希望能在三年的学习生活中能够与大家成为好同学，好朋友。其次我要说“幸运”，因为在短暂的私下接触我感觉我们班的同学都很优秀，值得我学习的地方很多，我相信我们班一定将是团结、向上、努力请保留此标记。）的班集体。最后我要说“加油”衷心地祝愿我们班的同学也包括我在内通过三年的努力学习最后都能够考入我们自己理想中的大学，为老师争光、为家长争光，更是为了我们自己未来美好生活和个人价值，加油。哦，对了，我的名字叫“*”，希望大家能记住我，因为被别人记住是一件幸福的事！）查看更多与本文高中生开学自我介绍相关的文章。精品word文档可以编辑（本页是封面）【最新资料 Word版 可自由编辑！】
