九年级物理第15章《电流和电路》训练题
一、填空题：(每空1分，计20分)
1．下列三组常用物品：①塑料尺、铅笔、橡皮擦；②木桌子、钢卷尺、透明胶带；③乒乓球、橡胶棒、玻璃杯。通常情况下全部属于绝缘体的一组是________(填序号)。
2．计算器中的电流很小，大约100μA，也就是 A 。
3．小明家中装有一台电视机、一台洗衣机、两盏照明灯，正常工作时的电流分别为200mA、1A和250mA。如果电路中的电流不允许超过3A，他家最多还能再装300mA的照明灯____________盏。
4、我们经常在加油站看到一条醒目的警示：“严禁用塑料桶运汽油”。这是因为在运输过程中汽油会不断与筒壁摩擦，使塑料桶带________，造成火灾隐患。
5．有A、B两个带电体，若A与B相互排斥，而A又与带正电的C相互吸引，那么A一定带_______电，B与c一定能相互_______。
6．某同学参加兴趣小组活动时，连成了如图5-1所示电路，那么，当S1、S2都闭合时，发光的灯泡是 ；当S1断开、S2闭合时，发光的是 。
图5-2
7．在如图5-2所示的电路中，只增加一根导线，使电路变成并联电路，则这根导线应该接在________两点之间。
图5-1

10．如图5-5所示电路中（1）若使L1、L2串联，则应闭合 ，断开 ；（2）若使L1、L2并联，则应闭合 ，断开 ；（3）如果只闭合S1而断开S2、S3，则灯 亮；（4）同时闭合开关 是不允许的.
S
L1
L2
A1
A2
0
1
2
3
A
0
0.2
0.4
0.6
图5-6
L1
L2
S1
S2
S3
图5-5

11．如图5-6甲所示电路中，电流表A1与A2指针指示的位置如图所示，则电流表A1所使用的量程为 ，读数是 ；电流表A2所使用的量程是 ，读数是 ，灯L1电流是 。
二、选择题：(每小题2分，计24分)

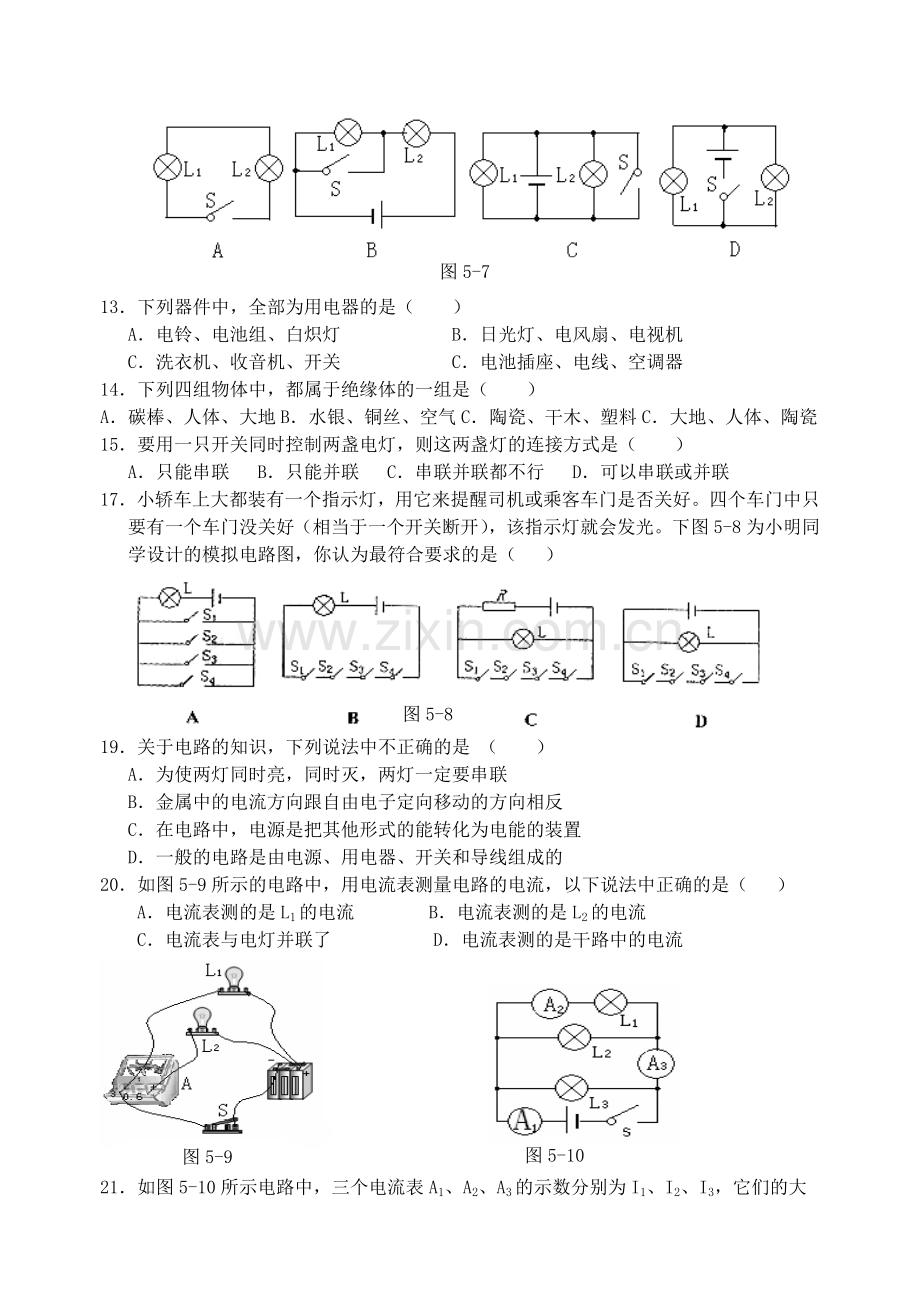

12．在如图5-7所示的各电路中，开关S闭合后，小灯泡L1、L2都能发光的是（ ）
图5-7

13．下列器件中，全部为用电器的是（ ）
A．电铃、电池组、白炽灯 B．日光灯、电风扇、电视机
C．洗衣机、收音机、开关 C．电池插座、电线、空调器
14．下列四组物体中，都属于绝缘体的一组是（ ）
A．碳棒、人体、大地B．水银、铜丝、空气C．陶瓷、干木、塑料C．大地、人体、陶瓷
15．要用一只开关同时控制两盏电灯，则这两盏灯的连接方式是（ ）
A．只能串联 B．只能并联 C．串联并联都不行 D．可以串联或并联
17．小轿车上大都装有一个指示灯，用它来提醒司机或乘客车门是否关好。四个车门中只要有一个车门没关好（相当于一个开关断开），该指示灯就会发光。下图5-8为小明同学设计的模拟电路图，你认为最符合要求的是（ ）
图5-8

19．关于电路的知识，下列说法中不正确的是 （ ）
A．为使两灯同时亮，同时灭，两灯一定要串联
B．金属中的电流方向跟自由电子定向移动的方向相反
C．在电路中，电源是把其他形式的能转化为电能的装置
D．一般的电路是由电源、用电器、开关和导线组成的
20．如图5-9所示的电路中，用电流表测量电路的电流，以下说法中正确的是（ ）
A．电流表测的是L1的电流 B．电流表测的是L2的电流
C．电流表与电灯并联了 D．电流表测的是干路中的电流
图5-9
图5-10

21．如图5-10所示电路中，三个电流表A1、A2、A3的示数分别为I1、I2、I3，它们的大
小关系是（ ）
A．I1 = I2 = I3 B．I1 > I2 = I3 C．I1 > I2 > I3 D．I1 > I3 > I2
22．在一个电源两端接有两个不同的灯泡，用电流表测得通过这两个灯泡的电流相等，则这两个灯泡的连接方式（ ）
A．一定是串联 B．一定是并联C．串联、并联都可能 D．不可能是并联
23. 如图5-11所示电路，电流表的量程较大，闭合开关时，发现电流表指针几乎没有偏转。某同学拿一根导线去查找电路故障，他将导线并接在bc、 cd 、ed 两端时，电流表指针没有发生偏转；将导线并接在ab 两端时，发现电流表指针发生了偏转，由此可知电路故障可能是（ ）
A．e点断路 B．L1 断路 C．电流表短路 D．L2 断路

图5-12
图5-11

24．如图5-12所示，开关由闭合到断开，电流表A1、A2的示数I1、I2的变化（ ）
A．I1变小，I2变大 B．I1不变，I2变大 C．I1变大，I2变小 D．I1不变，I2变小
25．一个学生使用电流表时候，本应使用“+”和“3”两接线柱，但误将“+”和“0.6”两接线柱接入电路，而电流还是从“+”接线柱流入，从“0.6”接线柱流出，这样做的结果将是（ ）A．指针摆的角度变小了 B．指针不动
C．指针摆的角度变大了，电流表可能被损坏 D．指针反向摆动
三、作图题：(每题3分，计9分)
26．为一仓库设计一个电路，取货人在前门按电键K1，电铃响，红灯亮，送货人在后门按电键K2，电铃响，绿灯亮，请你设计并画出一个电路图。电铃符号

27. 根据图5-13所示的电路图，用笔画线代替导线，连接实物电路 (要求导线不能交叉)
图13

28、画出测量b点电流的电路图，并标明仪表的“＋”、“－”接线柱。（3分）

a
b
c

四、实验、探究：(7分)
0
1
2
3
0
0.2
0.4
0.6
+
0.6
3
29．某同学在使用电流表测量通过某一灯泡的电流的实验，闭合开关后，发现电流表的指针偏转到图5-14所示的位置，于是他立即断开开关.则：
（1）测量时产生这种现象的原因是 ；
（2）该同学为了完成实验,下一步应该采取的措施是 。
图5-14
（3）改正错误后，该同学再闭合开关，发现指针的读数是1.8A，请你在右图中画出指针的位置。
30．小明和小强在“探究并联电路中干路电流与各支路电流有什么关系”时，利用一个开关、一个电流表、一个学生电源(有多个电压档位)、四个阻值不等的电灯以及若干条导线，进行了大胆地探究。如图5-15所示是他们的实验电路图。
图5-15
(1)他们的猜想是：________________________ (只写一种猜想)。
[进行实验]

（2)小明按照电路图正确地进行实验，得到了表1中的实验数据。小明在实验中，是靠只改变_____ ___而得到实验数据的：
(3)小强也按照上述同样的器材和同样的电路进行了实验，却得到了表2中的数据。小强在实验中是靠只改变____ ____而得到实验数据的。
(4)从表1、表2中的实验数据可以看出，并联电路电流的规律是：________________。

人教版八年级物理(上册)第五章《电流和电路》单元测试题(B卷)
参 考 答 案
一、填空题
1. ③ 半导体 2. 1×10-4A 2×108 3.4 4. 电 5. 负 吸引
6. L2 L1 L2 7. AD或AE 8 .串 灯泡亮度 电流 9．红 东西
10. （1）S2、 S1 S3 （2） S1 S3 S2 （3）L2 （4）S2、S3
11. （0～3 A）　2.2A （ 0～0．6 A） 0.44 A
二、选择题
12．D　13． B　14．C 15．D　16．A　17．C　18．D　19．A　20．B　21．D
22. A 23. B 24 .D 25. C.
三、作图题

四、实验探究：
28.玻璃珠不容易导电，是绝缘体红炽状态的玻璃珠是导体当条件改变时，绝缘体也可以变成导体。
29.（1）量程选择过小 （2）改用（0～3 A）的量程 （3）略 30.（1） 略(合理的都可以) （2）第一支路处不同规格的灯泡. （3）改变电源的电压 （4）并联电路中干路的电流等于各支路电流之和 31. （1） C （2）.控制所有的用电器 （3）.只控制该支路的用电器。
