桥梁防撞系统
桥梁防撞系统

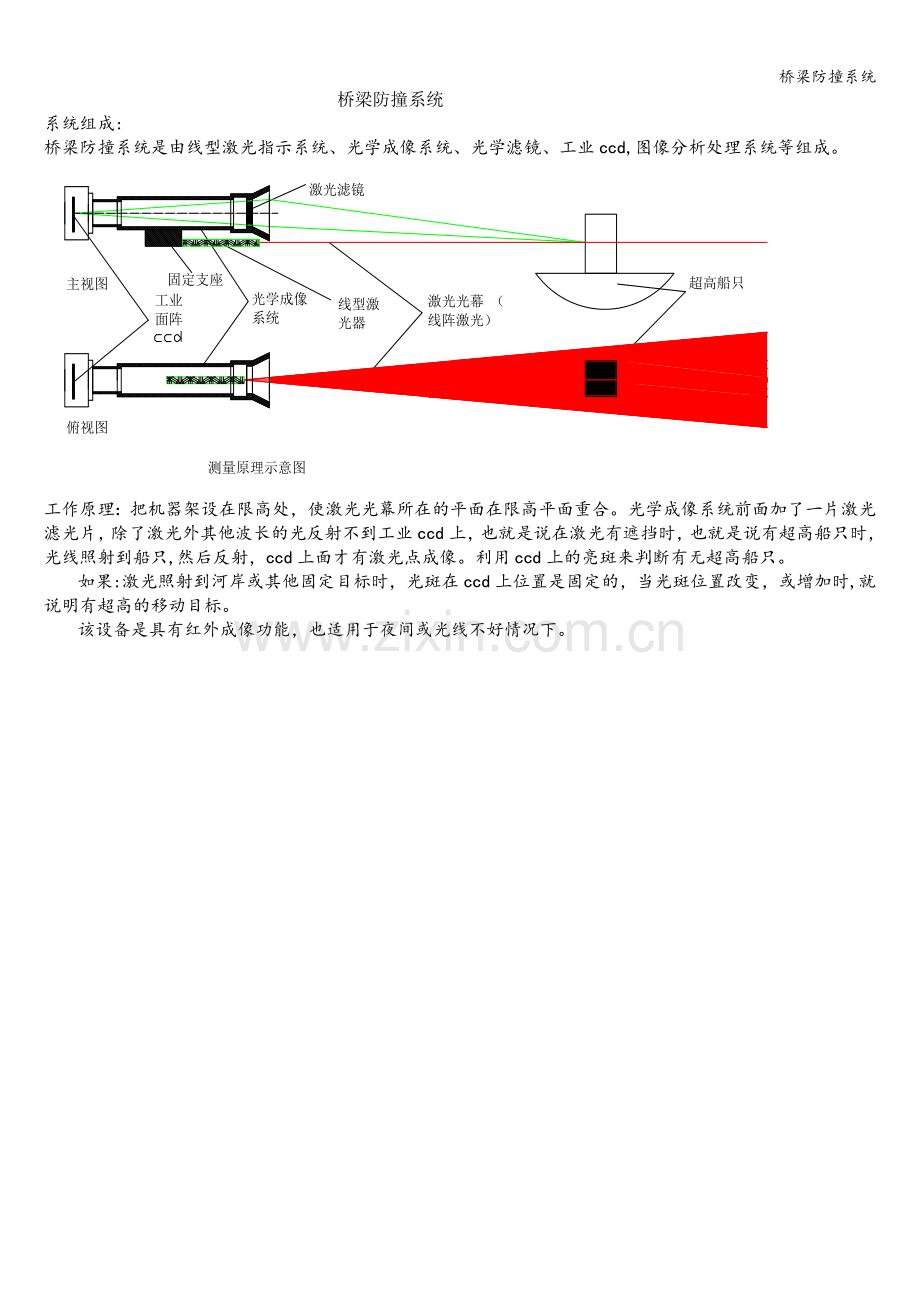

系统组成:
桥梁防撞系统是由线型激光指示系统、光学成像系统、光学滤镜、工业ccd,图像分析处理系统等组成。

工作原理：把机器架设在限高处，使激光光幕所在的平面在限高平面重合。光学成像系统前面加了一片激光滤光片，除了激光外其他波长的光反射不到工业ccd上，也就是说在激光有遮挡时，也就是说有超高船只时，光线照射到船只,然后反射，ccd上面才有激光点成像。利用ccd上的亮斑来判断有无超高船只。
如果:激光照射到河岸或其他固定目标时，光斑在ccd上位置是固定的，当光斑位置改变，或增加时,就说明有超高的移动目标。
该设备是具有红外成像功能，也适用于夜间或光线不好情况下。
