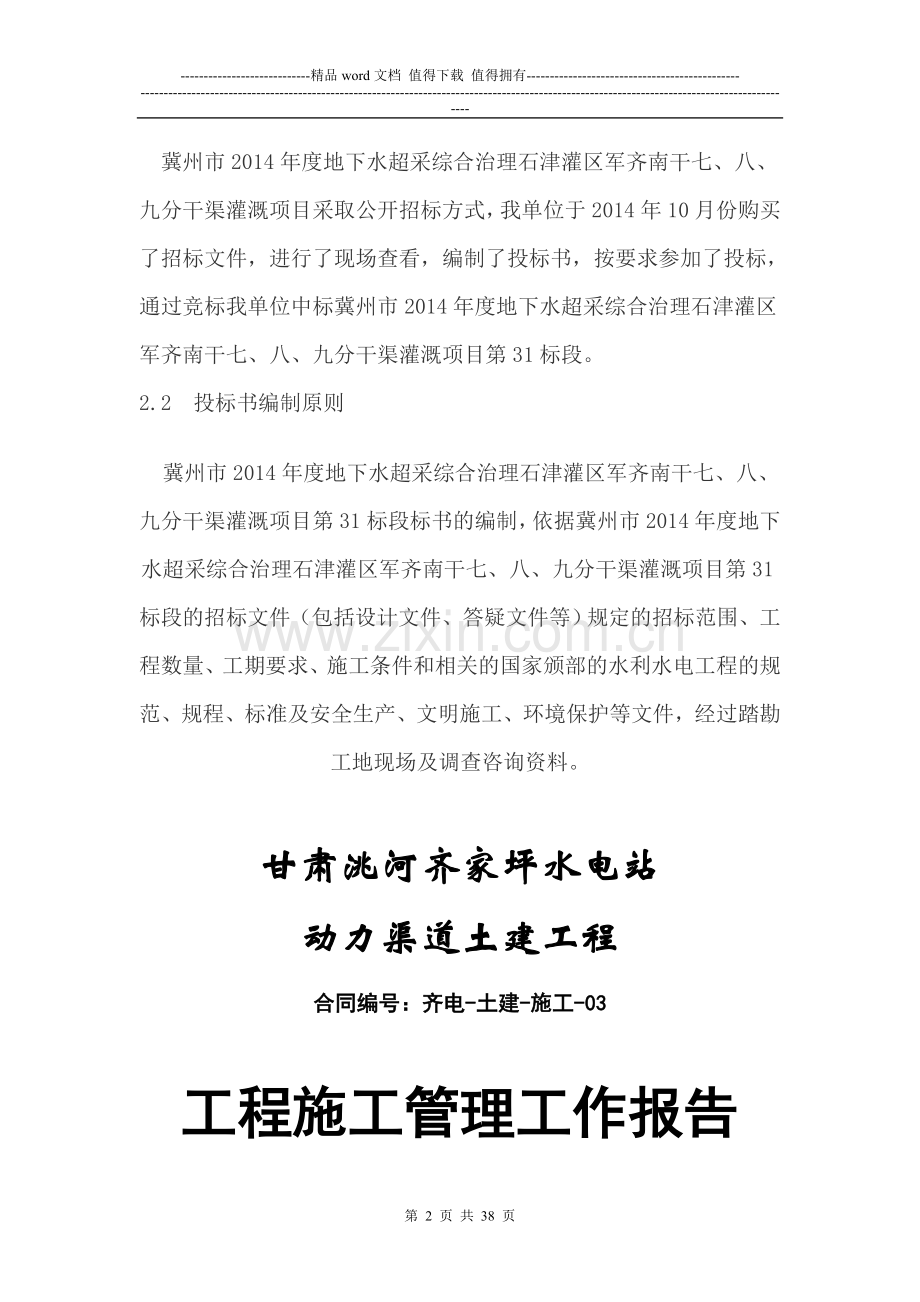

-精品word文档 值得下载 值得拥有-本页为作品封面，下载后可以自由编辑删除，欢迎下载！ 精 品文档1【精品word文档、可以自由编辑！】2、工程投标2.1投标过程 冀州市2014年度地下水超采综合治理石津灌区军齐南干七、八、九分干渠灌溉项目采取公开招标方式，我单位于2014年10月份购买了招标文件，进行了现场查看，编制了投标书，按要求参加了投标，通过竞标我单位中标冀州市2014年度地下水超采综合治理石津灌区军齐南干七、八、九分干渠灌溉项目第31标段。2.2投标书编制原则 冀州市2014年度地下水超采综合治理石津灌区军齐南干七、八、九分干渠灌溉项目第31标段标书的编制，依据冀州市2014年度地下水超采综合治理石津灌区军齐南干七、八、九分干渠灌溉项目第31标段的招标文件（包括设计文件、答疑文件等）规定的招标范围、工程数量、工期要求、施工条件和相关的国家颁部的水利水电工程的规范、规程、标准及安全生产、文明施工、环境保护等文件，经过踏勘工地现场及调查咨询资料。甘肃洮河齐家坪水电站动力渠道土建工程合同编号：齐电-土建-施工-03工程施工管理工作报告审查：校核：编写：西北水利水电工程有限责任公司齐家坪水电站项目部二O一一年三月二十日目 录一、工程概况1二、工程设计与执行情况5三、完成的主要工作16四、主要施工方法16五、施工质量管理 18六、施工质量检测与评定 23七、安全生产、文明施工及环保措施 27八、投资情况 30九、经验和建议 31十、附件： 31（一、）项目部组织机图32（二、）施工大事记33一、工程概况1、项目简介建设项目名称、项目法人及监理单位：（1）建设项目名称：甘肃洮河齐家坪水电站（2）项目法人：甘肃弘业洮河水电开发有限公司（3）监理单位：甘肃龙泰水利工程建设监有限公司齐家坪水电站项目监理部（4）设计单位：兰州江明水利水电工程设计咨询有限公司（5）施工单位：西北水利水电工程有限责任公司齐家坪水电站项目部 齐家坪水电站位于定西市临洮县与临夏市广河县以洮河干流为界的广河县一侧境内，为低坝引水式电站，总装机容量为16.5MW（35.5MW），电站工程由枢纽、动力渠道、隧洞、发电厂房及厂区等组成，工程等别为等，工程规模为小（1）型。枢纽、引水系统和厂房等主要建筑物级别为4级，次要及临时建筑物级别为5级。动力渠道全长1657.7m，断面型式为、型梯形明渠，本标段合同内容为型明渠（0120.73-0+506.44）、型明渠（0904.06-2+176.05）和1、2两座跨渠交通桥,其中型明渠底宽4.00m,边坡系数1:1.5,纵坡1/2000,糙率系数n=0.015,设计引水流量234.9m3/s,设计水深5.73m,渠深6.5m,流速3.1m/s。渠道长378.98m,采用C20砼护砌，一布一膜土工织物防渗。型明渠长1271.99m。底宽7.6m，边坡系数1：0.5,纵坡1/2000,糙率系数n=0.015, 计引水流量234.9m3/s,设计水深6.66m,渠深8.5m,流速3.26m/s。采用现浇C20砼护砌。渠道全长1657.7m，每6m设一道伸缩变形缝，4.1m设一道沉降缝。考虑渠道检修维护及交通需要，渠道右侧渠顶宽3.5m,兼做施工道路，左侧渠堤顶宽1.0m。渠道沿线有两座交通桥，三座钢便桥、两座座排洪渡槽。本次动力渠道工程的内容主要包括：1）梯形明渠：型明渠长378.98m；型明渠长1271.99m，其中箱涵70m。2）渠系建筑物：两座交通桥；两座排洪渡槽；四个斗口。3）完成主体工程所必需的所有临时工程。本标段工程的合同工期14个月，合同保修期12个月。我公司中标的是齐家坪水电站动力渠道工程第、II标段（合同编号为QJPZ02-SG02），本工程于2008年12月17日开标并下发中标通知书。我单位于2009年1月18日签订施工合同。2009年1月15日设计部门进行技术交底，2009年2月1日监理正式下发开工通知书，正式施工。根据施工要求，我单位于2008年12月1日设备及人员到达施工现场，2010年8月31日主体工程全部结束。2011年3月18日进行渠道的验收工作，人员及设备全部退场。该工程历时765天，实际施工日期为545天。共进场设备有：挖掘机为2辆，自卸车为1辆，喷浆机1台，钢模台车5台，主体工程其中渠道长 1657.7米，渠道护坡完成512米，斗口完成3个。共组织施工人员平均为114人。施工安全无事故，工程质量合格。2、工程投标2.1工程投标过程依据中华人民共和国投标法和国家水利基本建设法要求，甘肃弘业洮河水电开发有限公司采用公开投标的方式来进行投标。经资格审查合格后，于2009年9月4日至2009年9月16日开标，评委论证。我单位西北水利水电工程有限责任公司中标。我公司于2009年1月18日于甘肃弘业洮河水电开发有限公司签订施工合同协议书。合同金额为壹仟伍佰柒拾壹万伍仟叁佰伍拾陆元伍角陆分。2.2投标书的编制原则2.2.1投标书的编制格式按照“甘肃洮河洮河水电站动力渠道土建工程施工招标及合同文件”关于对投标书格式及有关说明要求进行编制。2.2.2投标书报价编制原则定额及取费标准选定：依据水利电力部（2002）颁发的水利水电建筑工程预算定额。预算材料报价依据业主给定的本地区主要材料预算价格报价。2.2.3投标书打印及装订标准根据投标书及合同文件投标须知，标书纸张规格为A4，标书字体为中文仿宋体，封面装订。二、工程设计与执行情况2.1、设计工程量及执行情况表：1 齐家坪水电站动力渠道工程合同、设计、实际工程量对照表工程项目：动力渠道土建工程 合同编号：齐电-土建-施工-03动力渠道标段项目编码项目名称单位单价合同量设计量完成工程量1一般规定984323.11984323.111.1临时设施元359464.11359464.11478427.58 1.1.1施工交通元5000.00 5000.00 13000.00 1.1.2施工供电元41580.00 41580.00 66528.00 1.1.3施工供水元34435.00 34435.00 49531.00 1.1.4施工通信元8499.11 8499.11 13598.58 1.1.5砂石料开采加工系统（不报价）元1.1.6混凝土拌合及浇筑系统元21750.00 21750.00 13050.00 1.1.7附属加工厂元21400.00 21400.00 12840.00 1.1.8仓库和堆料场元41600.00 41600.00 24960.00 1.1.9临时办公及生活福利房屋元185200.00 185200.00 279920.00 1.1.10临时征地及拆迁元1.2施工期环保及水保设施元10000.00 10000.00 5000.00 1.3完工清场费元30000.00 30000.00 1.4备用金元584859.00 584859.00 2施工导流和水流控制2.1施工导流和水流控制3土方明挖3.1梯形明渠3.1.1土方明挖m310.1371234.00 71234.00 100000.00 3.1.2砂砾石开挖m311.2223592.00 23592.00 772.24 3.2渠系建筑物3.2.1砂砾石开挖m311.22132.00 132.00 592.20 3.2.2碎石土开挖m310.13239.40 239.40 4石方明挖4.1梯形明渠4.1.1岩石开挖m334.5850087.00 50087.00 41134.29 5土石方填筑和碾压5.1梯形明渠5.1.1夯填砂砾石m323.788869.00 8869.00 1597.16 5.1.2原土平面夯实6.214388.00 4388.00 5.1.3复合土工布（200/0.4）7.6518083.00 18083.00 6混凝土工程6.1梯形明渠6.1.1钢筋制按T5100.4162.86 162.86 89.73 6.1.2现浇C20砼板m3316.637256.00 7256.00 4816.91 6.1.3聚硫密封胶m3360005.10 5.10 6.1.4渠道两侧防护栏km6.1.5逆止式集水箱个150333.00 33.00 6.1.6塑料软管汇水管（60）m60983.00 983.00 6.1.7塑料出水管（60）m6010.00 10.00 6.1.8汇水盲沟管（300*300)m80472.00 472.00 6.1.9素喷C15砼m3651.230.60 30.60 347.95 6.2渠系建筑物6.2.1钢筋制安t5100.422.22 22.22 19.05 6.2.2现浇C15桥墩m3283.55168.00 168.00 160.22 6.2.3现浇C30钢筋砼m3607.3989.60 89.60 6.80 6.2.4现浇C15砼边墩m3283.55168.00 168.00 6.2.5现浇C20钢筋砼帽m3316.6312.00 12.00 10.96 6.2.6现浇C20钢筋砼桥面板m3316.6311.54 11.54 1.12 6.2.7现浇C30钢筋梁m3607.3949.65 49.65 6.2.8C30湿接缝二期砼m3849.662.99 2.99 6.2.9沥青砼找平坡m3700.098.34 8.34 6.2.10现浇C15砼支墩及连接段m36.2.11现浇C25砼槽身m36.2.12钢板制安7.56295.72295.726.2.13铸铁管安装110113.60113.606.2.1480钢管m51.5579.2079.206.2.1560钢管m37.67158.40158.406.2.1630钢管m4.12230.00230.006.2.17镀锌铁皮1209.549.546.2.18盆式样橡胶支座套3025.46.006.007砌体工程7.1梯形明渠7.1.1M10水泥砂浆垫层m3231.393746.003746.00270.01 合同外项目1护坡浆砌石m3239.06491.82 2渠道浆砌石m3235.732065.16 3拆除原马家湾三座桥m399.0445.38 4渠道低密聚乙烯闭孔板安装46.691304.73 5低密聚乙烯泡沫板安装9.63411.93 6预制C25空心桥面板m3500.6753.05 6机械人工破冰m38.393244.80 7原1#交通桥中墩砼拆除m387.5352.50 81#交通桥吊装费元126000.00 91#交通桥挡土墙浆砌石m3239.0616.25 工程项目：动力渠道土建工程 合同编号：齐电-土建-施工-03动力渠道标段项目编码项目名称单位单价合同量设计量完成工程量1一般规定835379.11835379.11903151.9临时设施元348064.11348064.111.9.1施工交通元10000.00 10000.00 1.9.2施工供电元41580.00 41580.00 1.9.3施工供水元34435.00 34435.00 1.9.5施工通信元8499.11 8499.11 1.9.6砂石料开采加工系统（不报价）元1.9.7混凝土拌合及浇筑系统元21750.00 21750.00 1.9.8附属加工厂元21400.00 21400.00 1.9.9仓库和堆料场元41600.00 41600.00 1.9.10临时办公及生活福利房屋元168800.00 168800.00 1.9.11临时征地及拆迁元1.11施工期环保及水保设施元1.15完工清场费元30000.00 30000.00 1.16备用金元457315.00 457315.00 2施工导流和水流控制2.1施工导流和水流控制3土方明挖3.1梯形明渠3.1.1土方明挖m310.1354474.00 54474.00 87478.33.1.2砂砾石开挖m311.2218041.00 18041.00 90003.2渠系建筑物3.2.1砂砾石开挖m311.22132.00 132.00 3.2.2碎石土开挖m310.13260.00 260.00 4石方明挖4.1梯形明渠m34.11岩石开挖m334.5838302.00 38302.00 37776.145土石方填筑和碾压5.1梯形明渠5.1.1夯填砂砾石m321.856782.00 6782.00 9981.335.1.2原土平面夯实6.213356.00 3356.00 5.1.3复合土工布（200/0.4）7.6513828.00 13828.00 6混凝土工程6.1梯形明渠6.1.1钢筋制按5100.4124.51 124.51 95.186.1.2现浇C20砼板m3316.635548.00 5548.00 3881.336.1.3聚硫密封胶m3360003.90 3.90 6.1.4渠道两侧防护栏km1.56 1.56 6.1.5逆止式集水箱个150325.00 25.00 6.1.6塑料软管汇水管（60）m60752.00 752.00 6.1.7塑料出水管（60）m608.00 8.00 6.1.8汇水盲沟管（300*300)m80361.00 361.00 6.1.9素喷C15砼m3651.223.40 23.40 6.2渠系建筑物6.2.1钢筋制安t5100.424.70 24.70 21.326.2.2现浇C15桥墩m3283.55168.00 168.00 328.456.2.3现浇C30钢筋砼m3607.3990.00 90.00 6.2.4现浇C15砼边墩m3283.55168.00 168.00 70.216.2.5现浇C20钢筋砼帽m3316.6312.00 12.00 20.786.2.6现浇C20钢筋砼桥面板m3316.6312.00 12.00 11.26.2.7现浇C30钢筋梁m3607.3950.00 50.00 48.26.2.8C30湿接缝二期砼m3849.663.00 3.00 2.96.2.9沥青砼找平坡m3700.098.00 8.00 6.2.10现浇C15砼支墩及连接段m3283.5934.0034.006.2.11现浇C25砼槽身m3607.3950.346.2.12钢板制安7.56296.00296.001013.286.2.13铸铁管安装110114.00114.006.2.1480钢管m51.5579.0079.006.2.1560钢管m37.67158.00158.006.2.1630钢管m4.12230.00230.006.2.17镀锌铁皮12010.0010.006.2.18盆式样橡胶支座套3025.46.006.0067砌体工程7.1梯形明渠7.1.1M10水泥砂浆垫层m3231.3968.2合同外项目1高边坡浆砌石m3255.1564.932护坡浆砌石m3239.06519.513渠道浆砌石m3235.7312861.274渠道低密聚乙烯闭孔板安装46.691418.635低密聚乙烯泡沫板安装9.632215.836排洪渡槽连接段浆砌石m3235.73253.217箱涵7.1.1箱涵钢筋制安5100.4177.127.1.2.1箱涵C25顶板砼461477.657.1.2.2箱涵C25侧墙砼390.61265.57.1.2.3箱涵C25底板砼347.51866.67.1.4箱涵止水带安装21.19224.167.1.5箱涵垫层24665.57.1.6箱涵增加砼347.51182.487.1.3箱涵冬季施工费元1500007.1.7箱涵砂砾回填m323.786093.768箱涵塌方体土方括挖m313.9312048.129拆除设计变更浆砌石m387.53010拆除上水泵房设备元200011塌方段防护网元3527.09箱涵上游渐变段浆砌石m3235.73550.93拆除去排子坪公路箱涵m399.04120.04 拆除东坪上水泵房钢筋砼m399.0411.13 拆除东坪上水泵房浆砌石m387.537.56 拆除东坪上水泵房砖墙m324.549.88抽水费元35906.22#交通桥引桥浆砌石m3239.06327.82渠道右侧护路浆砌石m3239.06167.99交通桥加宽部分C30桥梁m3607.3933.88交通加宽部分C20铺装层m3316.6310.24交通桥加宽部分C30二期砼m3849.661.43橡胶支座个3025.44交通桥加宽部分钢筋t5100.49.01交通桥加宽部分钢板kg7.56316.95因右侧渠道地质超填砼m3316.6361.45马家湾饮水池浆砌石m3239.067.96埋设排洪管元3324.19业主装载机台班费用18012业主挖掘机台班费用27024箱涵与渠道连接段齿槽316.634.432#交通桥桥墩C15砼加宽m3283.55236.022#交通桥台帽C20加宽m3316.638.292.2、工程设计执行情况（1）设计执行情况本工程其目的是为了引水，提高水头发电我单位在进行本部分工程施工时严格按照设计图纸施工。但根据实际施工需要及时上报监理部、设计、业主后，进行以下几个工程施工变更。在引水渠1+7261+796之间，由于山体属于失陷性黄土，坡度较陡，导致塌方，在1+7261+796之间变更为箱涵。2#交通桥由于当地村民要求，对其进行加宽。在2#交通桥交通段下边坡增加浆砌石护脚。型渠道0+120.73-0+504.66段变更给枢纽项目部组织施工。型渠道其中2+176.05-2+258.20段变更给中铁项目部组织施工。2.3、工程质量的要求(1)承包人应建立和健全质量保证体系，在工地设置专职的质量检查人员，建立完善的质量检查制度。(2)严格材料检控及现场监督，对不合格的材料及设备不得进入施工现场。(3)施工程序严格把关，对隐蔽工程的施工需通过监理检查合格后方可覆盖。(4)保证工程合格率应达100%。2.4、施工进度执行情况2.4.1、施工进度施工进度控制是在合同工期内，编制出最优的施工进度计划，在执行计划施工中，经常每周检查施工实际进度情况，并将其与计划进度相比较，出现偏差，便分析产生的原因和对工期的影响程度，制定出确实可行方案，确保原计划的按期实施，本单位工程于2009年2月1日开工，2010年8月15日完成。施工期间由于对当地情况不熟悉以及施工作业班组水平较低的原因，使实际施工完成时间比原计划滞后167天。2.4.2、施工进度分析本工程能顺利完成主要得益于以下几点：(1)业主单位、设计单位和监理单位的正确指导和大力支持。本工程虽然属于临时工程。因引水渠道工程工期紧，我单位从进场以后就明确了：在保证质量的前提下，把尽早完成施工交通工程的目标放在首要地位。因而本工程自一开工就开始抢工期，而业主、设计和监理单位人员始终坚持岗位，并明确表示施工单位随叫随到，始终和施工单位奋战在施工第一线，即使节假日期间也不例外。(2)本单位领导的高度重视。按投标承诺，我公司精心挑选具有丰富水利水电工程施工经验的人员组成项目班子。由于本工程距总部比较远，所以遇到的问题相对较多。但在施工过程中，公司多位领导都曾亲临施工现场，解决施工及职工生活中的问题。 (3)地方政府部门的大力支持，为本工程的顺利进行，创造良好的外部环境。三、完成的主要工作3.1完成的施工工作量（见表1），3.2完成的检测工作量(1)测量分部工程竣工断面图(2)单元工程检测记录(3)分部工程检测记录(4)单元工程材料报验单、质量鉴定、检查、检测资料(5)原材料及混凝土、砂浆试件的强度检测资料四、 主要施工方法4.1土石方开挖动力渠土石方明挖采用水平分段、竖向分层的方法自上而下分层开挖。土方（砂砾石）开挖采用挖掘机开挖，自卸汽车运输；石方开挖采用钻爆法施工，辅以人工风镐削坡、清基，挖掘机装渣、自卸汽车运至指定弃渣场，人工配合装载机整平。4.2浆砌石施工（1）砂浆的生产：施工前对本段工程所需河砂、水泥进行了抽样检测，对其各项物理性能进行分析，并依据砂浆标号进行配合比分析检验，砂浆严格按照招标文件要求及配合比进行配料。砂的配料误差平均不大于5%，水的计量误差不大于1%，砂浆采用0.4m3砂浆机拌制。（2）浆砌石砌筑浆砌石包括护坡浆砌石、排水沟和挡墙浆砌石，均采用铺砌法施工。砌筑前，选用符合设计要求规格的块石，表面无泥垢、水锈等杂质，先铺砂浆后砌筑，石块分层卧砌，每层砌体厚度不大于30cm上下错缝，内外搭接、砌立稳定。每层大体找平，分段位置尽量设在沉降缝或伸缩缝处。在铺砌前，石料先洒水湿润，使其表面充分吸收，但不得残留积水。砌筑砂浆厚为20-35mm，插捣密实，砌筑完成后，砌体及时养护。浆砌石是在开挖完成后，经监理验收合格并同意后才可进行浆砌石砌筑。施工程序：土石方开挖坡面削坡平整压实坡脚开挖及砌筑施工准备施工准备测量放样测量放样削坡削坡压实压实平整平整验收人检测检测砌浆砌石浆砌石砌筑坡脚开挖4.3砼浇筑渠道模板采用钢模台车，交通桥、排洪渡槽等跨渠建筑物的采用组合钢模及木模。钢筋在钢筋车间加工制作，钢筋作业遵照水利部颁SKJ20782规范的规定执行。按照施工详图制作和架设工程所需要的全部钢筋，钢筋均有出厂证明和实验报告单。专用钢筋运输车运输至施工现场,现场对焊、绑扎。渠道砼采用机械拌和机动翻斗车运输,砼溜槽输送,人工入仓。交通桥、排洪渡槽等跨渠建筑物砼采用机械拌和机动翻斗车运输,平台吊垂直运输,人工翻运入仓。砼主要施工工艺流程见图： 现浇砼施工工艺流程图五、 施工质量管理5.1质量管理组织保证项目经理是本工程质量保证目标的第一负责人，项目总工程师在施工组织设计和招标文件指导下，及时编制各分部工程施工方案的质量保证措施，并报监理工程师审批。在施工过程中，严格按审批后的施工方案进行。工程科按施工组织设计编制施工作业指导书，每一位施工技术人员，每一个施工小组负责人，人手一册，以指导工程的施工。质量保证体系：由项目经理，项目总工，质检员，试验员，技术员等组成的质量保证机构，负责监督指导按图纸规程、规范、标准进行施工。质量管理组织保证 公司总工项目经理项目总工技术组生产组材科组专职质检员专职试验员专职材料员土石方施工队土石方施工对砌石施工队土方施工队原材料供应队5.2质量控制方法5.2.1、施工前制定控制要点引水渠道工程单元工程质量控制点列表分部工程质量控制要点土石方开挖测量准确，超挖现象土石回填测量准确，回填后压实浆砌石砌筑石块水泥等原材料的检验，砂浆配比准确，砌筑后外观台车定位测量准确，按设计要求控制断面尺寸砼浇筑原材料进场检验，配合比准确，厚度，位置、方向、埋深等，钢筋网间距、牢固等，5.2.2、施工技术管理控制项目部在施工中建立了以项目总工程师的技术资料审核制度，对技术进行施工交底，设计图纸等进行内业审核及现场校对，保证准确无误。对未进行技术交底的项目不准施工。施工过程中加以控制，施工时，每单元工程段配备一名现场施工人员。依据设计的要求，将其控制在允许误差范围内，5.2.3、原材料质量控制原材料质量是保证工程质量的关键，因此工程施工前对工程所有原材料：水泥、砂、钢筋、块石、等进行取样试验。委托甘肃省水利科学研究院试验中心进行试验，所有材料均符合设计要求。具体检测情况见下表：分部工程原材料产品检测情况试样名称检测项目设计指标试验结果评定钢筋Q2356（3组）拉伸屈服点：不小于235Mpa 抗拉强度：不小于370Mpa伸长率：不小于22%屈服点：255270Mpa抗拉强度：420450Mpa伸长率：23.525%合格弯曲Da 180Da 180合格钢筋HRB33516（3组）拉伸屈服点：不小于335Mpa 抗拉强度：不小于490Mpa伸长率：不小于16%屈服点：410415Mpa抗拉强度：595Mpa伸长率：2324%合格弯曲D3a 180D3a 180合格钢筋HRB33525（3组）拉伸屈服点：不小于335Mpa 抗拉强度：不小于490Mpa伸长率：不小于16%屈服点：365Mpa抗拉强度：535Mpa伸长率：2626.5%合格弯曲D3a 180D3a 180合格水泥（1组）凝结时间初凝时间45min220 min符合质量标准终凝时间600min290 min安定性沸煮法合格强度（MPa）抗折(28天) 5.55.9抗压(28天) 32.535.2砂颗粒级配细度模数3.2级配区属区砂符合技术规程浆砌石块石容重274KN/M3毛岩抗压强度42Mpa（1）块石质量控制块石石质坚硬，遇水不破碎或水解，硬度34，比重不小于2.65t/m3。块石粒径均按设计要求控制，一般控制在15cm40cm的范围，单块重量不小于10Kg/块，过大、过小均不宜采用。不允许使用薄片、条状、尖角等形状块石。（2）水泥质量控制运至工地的每一批水泥，应有生产厂的出厂合格证和品质试验报告。对进场水泥按现行的国家标准进行水泥品质的检验。水泥在运输和储存过程中应防水防潮，已受潮结块的水泥不得使用，袋装水泥储运时间超过3个月，使用前重新检验。（3）钢筋质量控制运入加工现场的钢筋，必须具有出场质量证明书或试验报告单，对于不同厂家、不同规格的钢筋分批按国家对钢筋检验现行规定进行检验，对检验不合格的钢筋坚决不准使用，钢筋不得和酸、盐、油等放在一起，堆放地点远离有害气体，以防锈蚀或污染。5.3加强质量管理，预防工程质量通病实行三级检验制度，本分部工程自开工以来一直严格执行班组自检、施工员复检、项目专职质检员终检的三级检验制度，各级检验认真做好原始记录后报监理工程师验收。认真做好工种与工种、工序与工序之间的自检、互检、交接检工作。前一道工序完成后，由后一道工序的施工技术人员检查验收，并做好记录。若前一道工序不符合要求则必须处理到符合合格（优良）标准并报监理签认后，才能进行下一道工序施工。严格按质量检测网络进行施工质量检测。确保工程施工质量
