[家电]【高清】上菱冰箱电气线路拆解，维修分析！

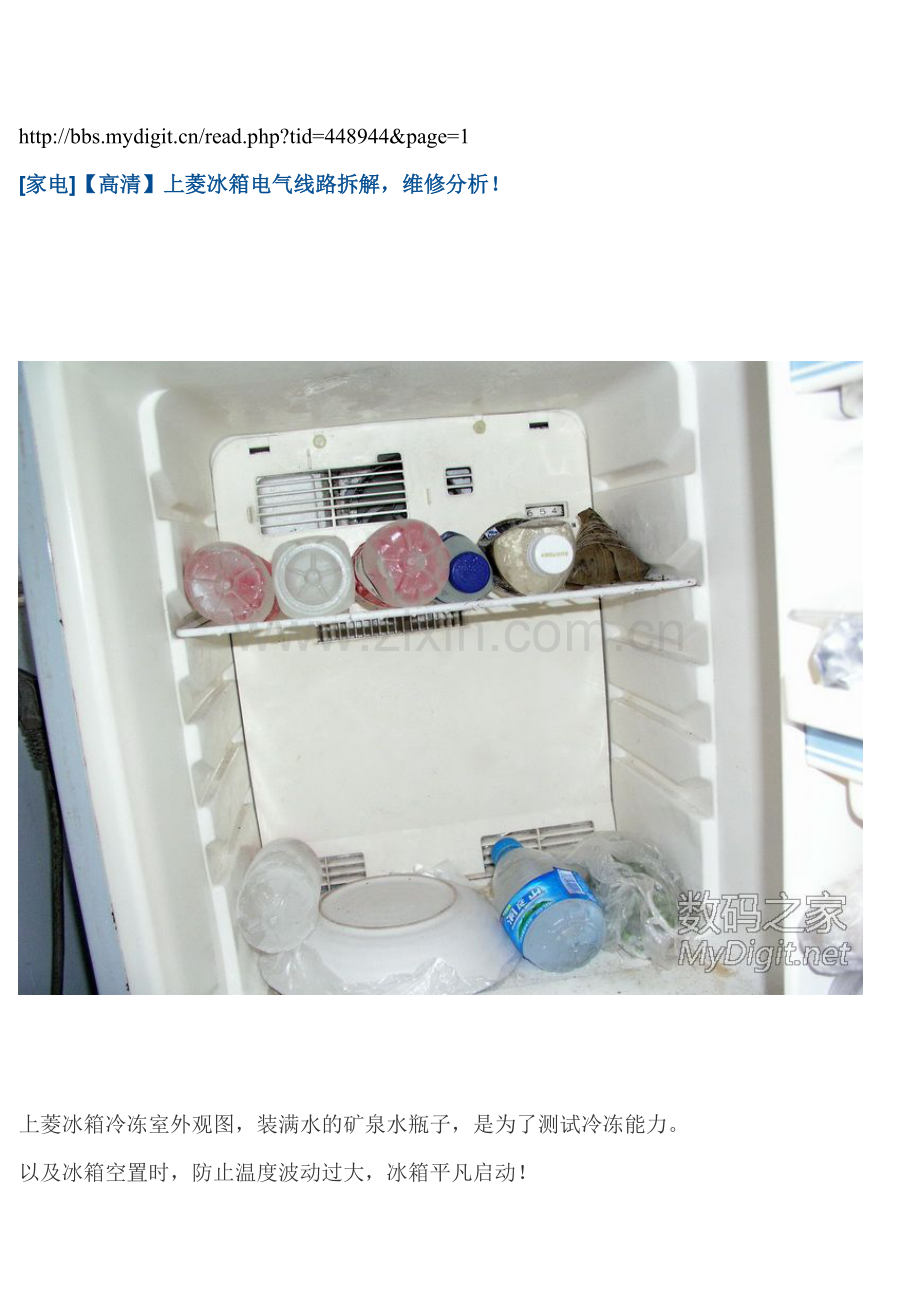

上菱冰箱冷冻室外观图，装满水的矿泉水瓶子，是为了测试冷冻能力。
以及冰箱空置时，防止温度波动过大，冰箱平凡启动！

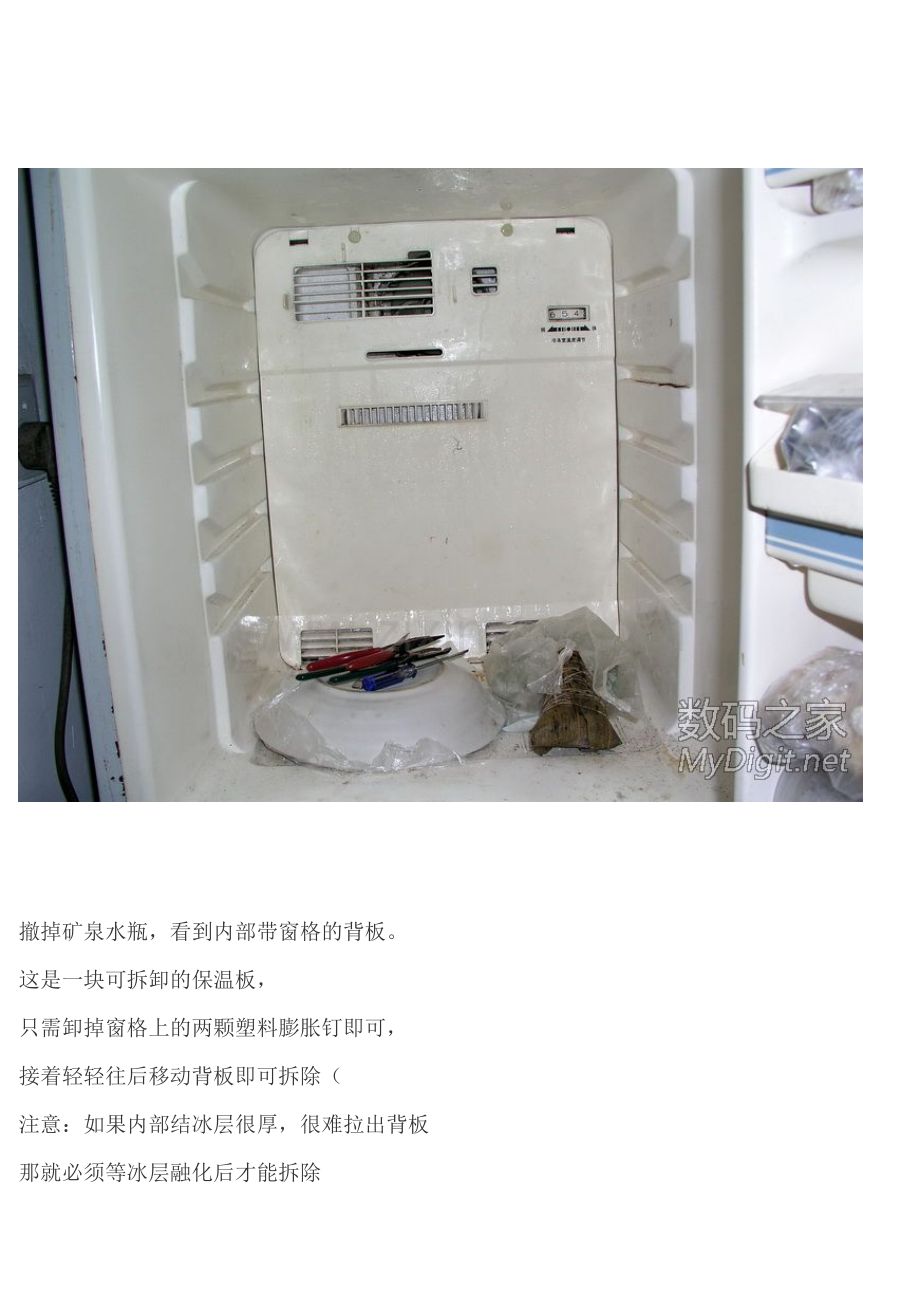

撤掉矿泉水瓶，看到内部带窗格的背板。
这是一块可拆卸的保温板，
只需卸掉窗格上的两颗塑料膨胀钉即可，
接着轻轻往后移动背板即可拆除（
注意：如果内部结冰层很厚，很难拉出背板
那就必须等冰层融化后才能拆除


这是内部的内循环风扇，非常重要！


卸掉背板后的模样
一块巨大的散冷片，
这冰是拆掉后来凝结的
貌似一切正常


这就是底部细节


我的冰箱冷藏室不制冷，原因是这个方形通风口被冰块彻底冻结了。
电烙铁溶解后，冷藏室随即降温。


烧掉的电机标签，生产日期为2008年，
可见这已经不是第一次烧毁。

只看该作者 1楼 发表于: 07-30


冷藏室内部图，已经撤掉鱼肉盘，
PS：至今不知道后面的内部照明灯泡照明拆除更换


此次冷藏室拆解最重要的电气部件总成
内容丰富，全机械温控装置


这个不多说了！


卸掉塑料膨胀钉，拔掉内部电源线后，
移出内脏，结构还算简单的！



运行电容、温控器特写


化霜定时器安装照


特写1


特写2

片继续上传中。。。。。。


这个不敢拆，但是和一般压缩机确实不一样
放上C8对比下大小！！


参数看看


特写一下！

如果你有动手能力，用万用表测量加热管两端电阻！
我记得是几百欧姆，如果无穷大，就是断了。

还有，里面的接插件也要注意，这些都是细节，也可能造成断路
定时器应该是好的，更换时，把双金属开关一并换掉

注意黄色字体内容
