变电高压试验考试卷

部门： 姓名：                                 得分：
一、选择题（每题1分、共30分）
1. 将一根电阻等于8Ω的均匀导线，对折起来并联使用时，则电阻变为（D.2Ω）。
A  16Ω  B  8Ω  C  4Ω  D  2Ω
2. 三相对称负载星形连接时，其线电流为相电流的（B.1）倍。
A  √3  B 1  C  1/√2  D  1/√3
3. 磁阻的大小与磁路的长度（C.成正比）。
A  无关  B  成反比  C  成正比  D  成非线性关系
4. 几个电容器并联连接时，其总电容量等于（B.各并联电容量之和）。
A  各并联电容量的倒数和  B  各并联电容量之和  C  各并联电容量的和之倒数  D  各并联电容量之倒数和的倒数
5. 在R、L、C串联的交流电路中，如果总电压相位落后于电流相位，则（D.XL<XC）。
A  R＝XL-XC  B  XL＝XC≠R  C  XL>XC  D  XL〈XC
6. 电容器的电容C的大小与（C.电容器极板所带电荷和极板间电压）无关。
A  电容器极板的面积  B.电容器极板间的距离  C  电容器极板所带电荷和极板间电压  D  电容器极板间所用绝缘材料的介电常数。
7. 磁电式仪表测量的是被测量的（D.平均）值。
A  有效  B  峰  C  瞬时  D  平均
8. 非正弦交流电的有效值等于（B.各次谐波有效值平方和的平方根）。
A  各次谐波有效值之和的平均值  B  各次谐波有效值平方和的平方根  C  各次谐波有效值之和的平方根  D  一个周期内的平均值乘以1.11
9. 下列各种形式的点测仪表中，不能反映被测量真实有效值的是（C.磁电式）仪表。
A  电磁式  B  电动式  C  磁电式  D  静电式
10. 单相弧光接地过电压主要发生在（D.中性点不接地）的电网中。
A  中性点直接接地  B  中性点经消弧线圈接地  C  中性点经小电阻接地  D  中性点不接地
11. 对称三相电源三角形连接，线电流等于（D.√3倍相电流）。
A  相电流  B √2 倍相电流  C  2倍相电流  D  √3倍相电流
12. 对已有单独试验记录的若干不同试验电压的电力设备，在单独试验有困难时，可以连在一起进行耐压试验。此时，试验电压应采用所连接设备中试验电压的（B.最低值）。
A  最高值  B  最低值  C  最高值与最低值之和的平均值  D  各试验电压之和的平均值
13. 对运用中的悬式绝缘子串劣化绝缘子的检出测量，不应选用（D.测量介质损耗因数tgδ）的方法。
A  测量电位分布  B.火花间隙放电叉  C  热红外检测  D  测量介质损耗因数tgδ
14. 下列各项中对变压器绕组直流电阻的测得值有影响的是（A.变压器上层油温及绕组温度）。
A  变压器上层油温及绕组温度  B  变压器油质状况  C  变压器绕组绝缘受潮  D  环境空气湿度
15. 正弦交流电路发生并联谐振时，电路的总电流与电源电压间的相位关系是（B.同相位）。
A  反相位  B  同相位  C  电流滞后  D  电流超前
16. 表征SF6气体理化特性的下列各项中，（C.可燃）项是错的。
A  无色、无味  C  可燃  B  无臭、无毒  D  惰性气体，化学性质稳定。
17. 有n个试品的介质损耗因数分别为tgδ1、tgδ2、tgδ3、……、tgδn，若将它们并联在一起测得的总tgδ值必为tgδ1、……、tgδn中的（D.某介于最大值与最小值之间的值）。
A  最大值  B  最小值  C  平均值  D  某介于最大值与最小值之间的值
18. 绝缘油在电弧作用下产生的气体大部分是（B.氢、乙炔）。
A  甲烷、乙烯  B  氢、乙炔  C  一氧化碳   D  二氧化碳
19. 35kV及以上少油断路器直流泄漏电流一般要求不大于（B.10）μA。
A  5  B  10  C  15  D  20
20. 无间隙金属氧化物避雷器在75%直流1mA参考电压下的泄漏电流应不大于（C.50）μA。
A  10  B  25  C  50  D  100
21. 电气设备外绝缘形成的电容，在高电压作用下的能量损耗是（D.介质损耗）。
 A  无功功率损耗  B  磁场能损耗  C  电场能交换损耗  D  介质损耗
22. 测量绝缘电阻及直流泄漏电流通常不能发现的设备绝缘缺陷是（D.整体老化及局部缺陷）。
A  贯穿性缺陷  B  整体受潮  C  贯穿性受潮或脏污  D  整体老化及局部缺陷
23. 测量局部放电时，要求耦合电容（D.在试验电压下无局部放电）。
A  tgδ小  B  绝缘电阻高  C  泄漏电流小  D  在试验电压下无局部放电

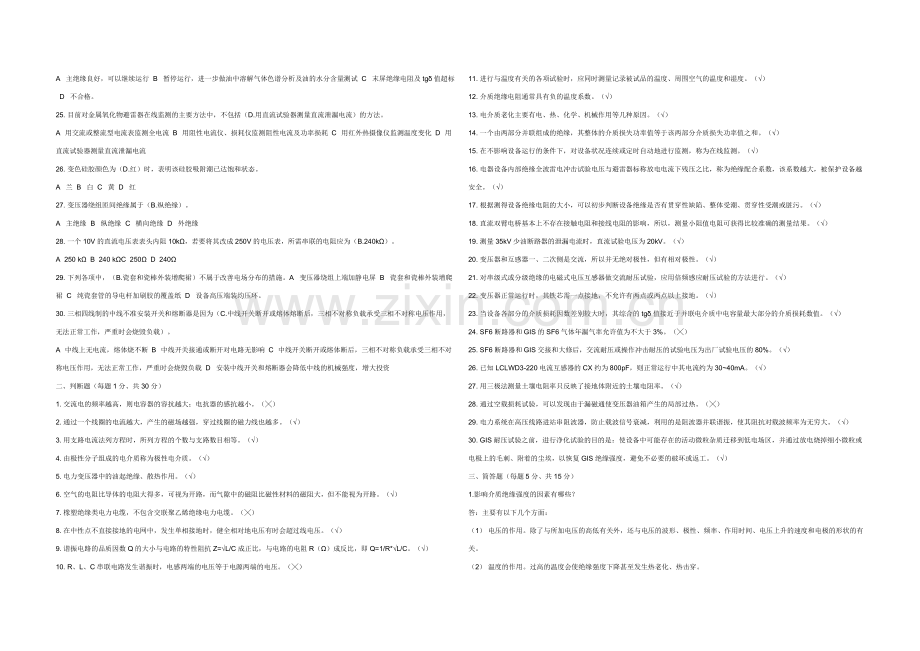

24. 对一台LCWD2—110电流互感器，根据其主绝缘的绝缘电阻10000Ω、tgδ值为0.33%；末屏对地绝缘电阻60MΩ、tgδ值为16.3%，给出了各种诊断意见，其中（A.主绝缘良好，可以继续运行）项是错误的。
A  主绝缘良好，可以继续运行  B  暂停运行，进一步做油中溶解气体色谱分析及油的水分含量测试  C  末屏绝缘电阻及tgδ值超标  D  不合格。
25. 目前对金属氧化物避雷器在线监测的主要方法中，不包括（D.用直流试验器测量直流泄漏电流）的方法。
A  用交流或整流型电流表监测全电流  B  用阻性电流仪、损耗仪监测阻性电流及功率损耗  C  用红外热摄像仪监测温度变化  D  用直流试验器测量直流泄漏电流
26. 变色硅胶颜色为（D.红）时，表明该硅胶吸附潮已达饱和状态。
A  兰  B  白  C  黄  D  红
27. 变压器绕组匝间绝缘属于（B.纵绝缘）。
A  主绝缘  B  纵绝缘  C  横向绝缘  D  外绝缘
28. 一个10V的直流电压表表头内阻10kΩ，若要将其改成250V的电压表，所需串联的电阻应为（B.240kΩ）。
A  250 kΩ  B  240 kΩC  250Ω  D  240Ω
29. 下列各项中，（B.瓷套和瓷棒外装增爬裙）不属于改善电场分布的措施。A  变压器绕组上端加静电屏  B  瓷套和瓷棒外装增爬裙  C  纯瓷套管的导电杆加刷胶的覆盖纸  D  设备高压端装均压环。
30. 三相四线制的中线不准安装开关和熔断器是因为（C.中线开关断开或熔体熔断后，三相不对称负载承受三相不对称电压作用，无法正常工作，严重时会烧毁负载）。
A  中线上无电流，熔体烧不断  B  中线开关接通或断开对电路无影响  C  中线开关断开或熔体断后，三相不对称负载承受三相不对称电压作用，无法正常工作，严重时会烧毁负载  D  安装中线开关和熔断器会降低中线的机械强度，增大投资
二、判断题（每题1分、共30分）
1. 交流电的频率越高，则电容器的容抗越大；电抗器的感抗越小。（╳）
2. 通过一个线圈的电流越大，产生的磁场越强，穿过线圈的磁力线也越多。（√）
3. 用支路电流法列方程时，所列方程的个数与支路数目相等。（√）
4. 由极性分子组成的电介质称为极性电介质。（√）
5. 电力变压器中的油起绝缘、散热作用。（√）
6. 空气的电阻比导体的电阻大得多，可视为开路，而气隙中的磁阻比磁性材料的磁阻大，但不能视为开路。（√）
7. 橡塑绝缘类电力电缆，不包含交联聚乙烯绝缘电力电缆。（╳）
8. 在中性点不直接接地的电网中，发生单相接地时，健全相对地电压有时会超过线电压。（√）
9. 谐振电路的品质因数Q的大小与电路的特性阻抗Z=√L/C成正比，与电路的电阻R（Ω）成反比，即Q=1/R*√L/C。（√）
10. R、L、C串联电路发生谐振时，电感两端的电压等于电源两端的电压。（╳）
11. 进行与温度有关的各项试验时，应同时测量记录被试品的温度、周围空气的温度和湿度。（√）
12. 介质绝缘电阻通常具有负的温度系数。（√）
13. 电介质老化主要有电、热、化学、机械作用等几种原因。（√）
14. 一个由两部分并联组成的绝缘，其整体的介质损失功率值等于该两部分介质损失功率值之和。（√）
15. 在不影响设备运行的条件下，对设备状况连续或定时自动地进行监测，称为在线监测。（√）
16. 电器设备内部绝缘全波雷电冲击试验电压与避雷器标称放电电流下残压之比，称为绝缘配合系数，该系数越大，被保护设备越安全。（√）
17. 根据测得设备绝缘电阻的大小，可以初步判断设备绝缘是否有贯穿性缺陷、整体受潮、贯穿性受潮或脏污。（√）
18. 直流双臂电桥基本上不存在接触电阻和接线电阻的影响，所以，测量小阻值电阻可获得比较准确的测量结果。（√）
19. 测量35kV少油断路器的泄漏电流时，直流试验电压为20kV。（√）
20. 变压器和互感器一、二次侧是交流，所以并无绝对极性，但有相对极性。（√）
21. 对串级式或分级绝缘的电磁式电压互感器做交流耐压试验，应用倍频感应耐压试验的方法进行。（√）
22. 变压器正常运行时，其铁芯需一点接地，不允许有两点或两点以上接地。（√）
23. 当设备各部分的介质损耗因数差别较大时，其综合的tgδ值接近于并联电介质中电容量最大部分的介质损耗数值。（√）
24. SF6断路器和GIS的SF6气体年漏气率允许值为不大于3%。（╳）
25. SF6断路器和GIS交接和大修后，交流耐压或操作冲击耐压的试验电压为出厂试验电压的80%。（√）
26. 已知LCLWD3-220电流互感器的CX约为800pF，则正常运行中其电流约为30~40mA。（√）
27. 用三极法测量土壤电阻率只反映了接地体附近的土壤电阻率。（√）
28. 通过空载损耗试验，可以发现由于漏磁通使变压器油箱产生的局部过热。（╳）
29. 电力系统在高压线路进站串阻波器，防止载波信号衰减，利用的是阻波器并联谐振，使其阻抗对载波频率为无穷大。（√）
30. GIS耐压试验之前，进行净化试验的目的是：使设备中可能存在的活动微粒杂质迁移到低电场区，并通过放电烧掉细小微粒或电极上的毛刺、附着的尘埃，以恢复GIS绝缘强度，避免不必要的破坏或返工。（√）
三、简答题（每题5分、共15分）
1.影响介质绝缘强度的因素有哪些？
答：主要有以下几个方面：
（1） 电压的作用。除了与所加电压的高低有关外，还与电压的波形、极性、频率、作用时间、电压上升的速度和电极的形状的有关。
（2） 温度的作用。过高的温度会使绝缘强度下降甚至发生热老化、热击穿。
（3） 机械力的作用。如机械负荷、电动力和机械振动使绝缘结构受到损坏，从而使绝缘强度下降。
（4） 化学的作用。包括化学气体、液体的侵蚀作用会使绝缘受到损坏。
（5） 大自然的作用。如日光、风、雨、露、雪、尘埃等的作用会使绝缘产生老化、受潮、闪络。
2.影响绝缘电阻测量的因素有那些，各产生什么影响？
答：影响测量的因素有：
（1） 温度。温度升高，绝缘介质中的极化加剧，电导增加，绝缘电阻降低。
（2） 湿度。湿度增大，绝缘表面易吸附潮气形成水膜，表面泄漏电流增大，影响测量准确性。
（3） 放电时间。每次测量绝缘电阻后应充分放电，放电时间应大于充电时间，以免被试品中的残余电荷流经兆欧表中流比计的电流线圈，影响测量的准确性。
3.简述测量高压断路器导电回路电阻的意义。
答：导电回路电阻的大小，直接影响通过正常工作电流时是否产生不能允许的发热及通过短路电流时开关的开断性能，它是反映安装检修质量的重要标志。
四、论述题（10分）
1.为什么对含有少量水分的变压器油进行击穿电压试验时，在不同的温度时分别有不同的耐压数值？
答：造成这种现象的原因是变压器油中的水分在不同温度下的状态不同，因而形成“小桥”的难易程度不同。在0℃以下水分结成冰，油粘稠，“搭桥”效应减弱，耐压值较高。略高于0℃时，油中水呈悬浮胶状，导电“小桥”最易形成，耐压值最低。温度升高，水分从悬浮胶状变为溶解状较分散，不易形成导电“小桥”，耐压值增高。在60∽80℃时，达到最大值。当温度高于80℃，水分形成气泡，气泡的电气强度较油低，易放电并形成更多气泡搭成气泡桥，耐压值又下降了。
五、计算题（10分）
1. 一台三相变压器的SN=60000kVA，U1N/U2N=220/11kV，Y，d联结，低压绕组匝数N2=1100匝，是求额定电流I1N、I2N和高压绕组匝数N1。
解：额定电流：

答：额定电流I1N为157A，I2N为3149A，高压绕组每相匝数为12702匝。
六、画图题（5分）
1. 画出单臂电桥的原理图，标明符号，可以不标出电流方向。
