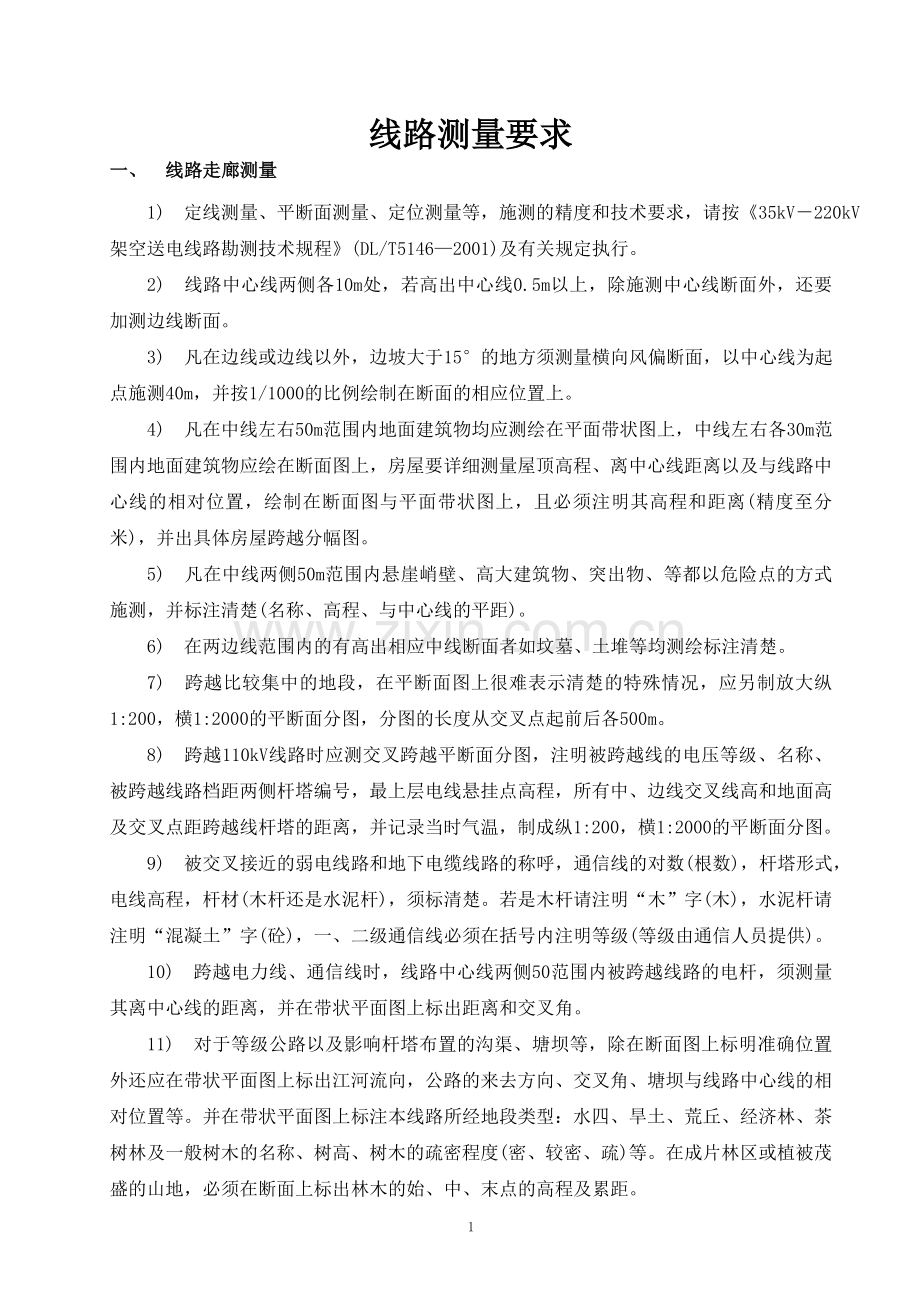

线路测量要求
一、 线路走廊测量
1) 定线测量、平断面测量、定位测量等，施测的精度和技术要求，请按《35kV－220kV 架空送电线路勘测技术规程》(DL/T5146—2001)及有关规定执行。
2) 线路中心线两侧各10m处，若高出中心线0.5m以上，除施测中心线断面外，还要加测边线断面。
3) 凡在边线或边线以外，边坡大于15°的地方须测量横向风偏断面，以中心线为起点施测40m，并按1/1000的比例绘制在断面的相应位置上。
4) 凡在中线左右50m范围内地面建筑物均应测绘在平面带状图上，中线左右各30m范围内地面建筑物应绘在断面图上，房屋要详细测量屋顶高程、离中心线距离以及与线路中心线的相对位置，绘制在断面图与平面带状图上，且必须注明其高程和距离(精度至分米)，并出具体房屋跨越分幅图。
5) 凡在中线两侧50m范围内悬崖峭壁、高大建筑物、突出物、等都以危险点的方式施测，并标注清楚(名称、高程、与中心线的平距)。
6) 在两边线范围内的有高出相应中线断面者如坟墓、土堆等均测绘标注清楚。
7) 跨越比较集中的地段，在平断面图上很难表示清楚的特殊情况，应另制放大纵1:200，横1:2000的平断面分图，分图的长度从交叉点起前后各500m。
8) 跨越110kV线路时应测交叉跨越平断面分图，注明被跨越线的电压等级、名称、被跨越线路档距两侧杆塔编号，最上层电线悬挂点高程，所有中、边线交叉线高和地面高及交叉点距跨越线杆塔的距离，并记录当时气温，制成纵1:200，横1:2000的平断面分图。
9) 被交叉接近的弱电线路和地下电缆线路的称呼，通信线的对数(根数)，杆塔形式，电线高程，杆材(木杆还是水泥杆)，须标清楚。若是木杆请注明“木”字(木)，水泥杆请注明“混凝土”字(砼)，一、二级通信线必须在括号内注明等级(等级由通信人员提供)。
10) 跨越电力线、通信线时，线路中心线两侧50范围内被跨越线路的电杆，须测量其离中心线的距离，并在带状平面图上标出距离和交叉角。
11) 对于等级公路以及影响杆塔布置的沟渠、塘坝等，除在断面图上标明准确位置外还应在带状平面图上标出江河流向，公路的来去方向、交叉角、塘坝与线路中心线的相对位置等。并在带状平面图上标注本线路所经地段类型：水四、旱土、荒丘、经济林、茶树林及一般树木的名称、树高、树木的疏密程度(密、较密、疏)等。在成片林区或植被茂盛的山地，必须在断面上标出林木的始、中、末点的高程及累距。
12) 跨越通航河流，必须将5年一遇常年洪水位、每年一遇洪水位和最高通航水位标注上图。资水跨越的船桅高度取15m,澧水跨越的船桅高度取14m。如在水库或水塘附近立塔，需联测水库或水塘的坝顶高程，以确保塔位不在库区常年水位以下。
13) 对控制杆塔高度的断面点(含边线点、风偏点、危险点及交叉跨越物)应进行复核。
14) 凡在水田、藕田、洼地等，如不能打塔位中心桩，应就近在适当位置前、后各打一个付桩。
15) 对沿线植被详细调查,注明树种、稀疏程度、树木高度(尤其是竹林)
二、 自立式铁塔塔基断面测量

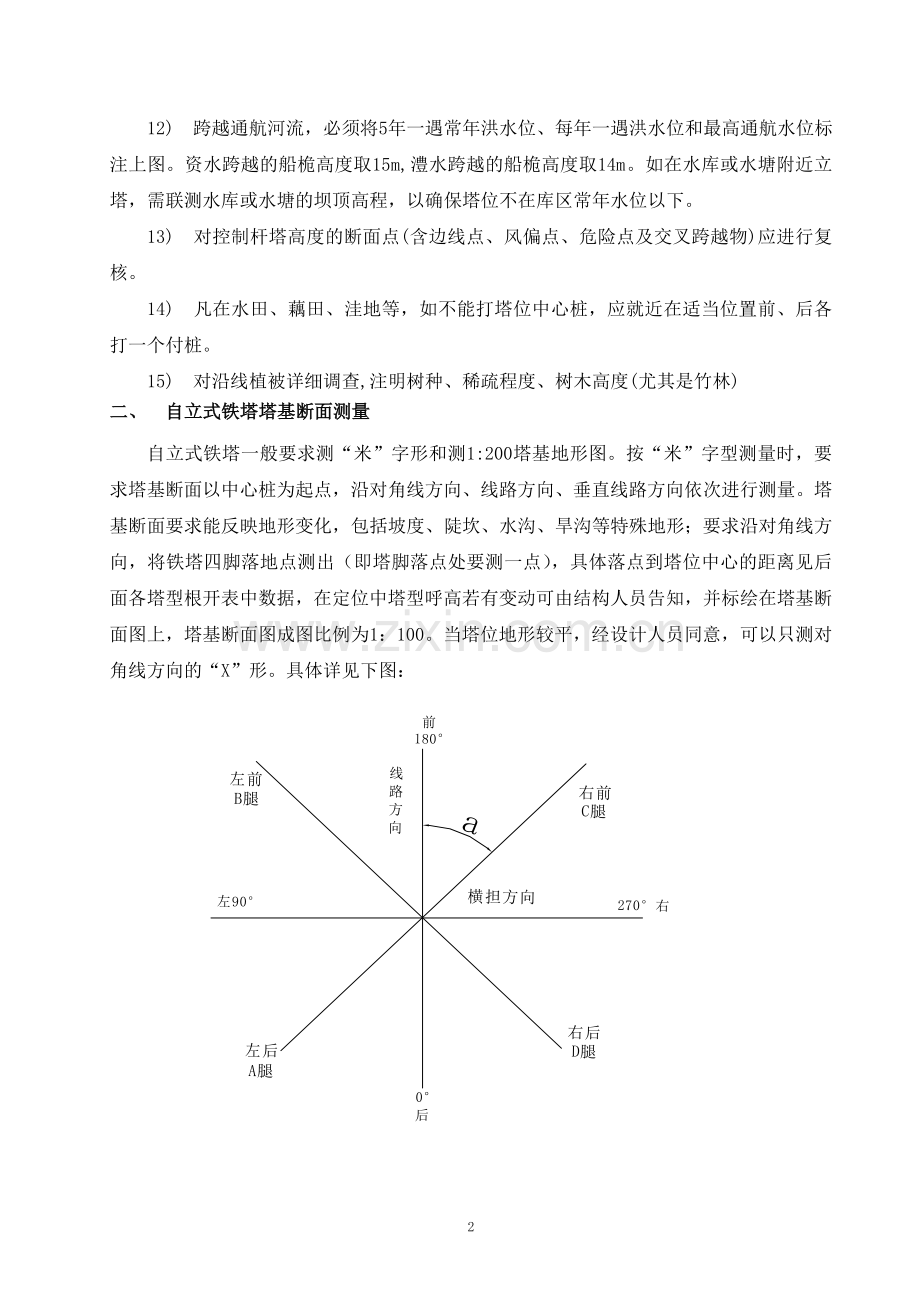

自立式铁塔一般要求测“米”字形和测1:200塔基地形图。按“米”字型测量时，要求塔基断面以中心桩为起点，沿对角线方向、线路方向、垂直线路方向依次进行测量。塔基断面要求能反映地形变化，包括坡度、陡坎、水沟、旱沟等特殊地形；要求沿对角线方向，将铁塔四脚落地点测出（即塔脚落点处要测一点），具体落点到塔位中心的距离见后面各塔型根开表中数据，在定位中塔型呼高若有变动可由结构人员告知，并标绘在塔基断面图上，塔基断面图成图比例为1：100。当塔位地形较平，经设计人员同意，可以只测对角线方向的“X”形。具体详见下图：

各方向测量最小距离见下表。
自立式铁塔塔基断面测距表
塔 型
对 角 线
方向测距
(m)
沿 线 路
方向测距
(m)
垂直线路
方向测距
(m)
夹 角

(a)
直线塔
15
12
12
45°
转角塔
20
16
16
45°
终端塔
20
16
16
45°
注：直线塔的横担放在垂直线路方向上；
转角塔的横担放在转角分角线上。

16

三、单回路双500导线铁塔使用条件
导地线型号
导线：2×LGJ-500/40
地线：GJ-100
序号
塔型
风速(m/s)
覆冰(mm)
转角度数
水平档距(m)
垂直档距(m)
呼称高(m)
备注
1
ZM311
30
10
0
350
500
18.0～36.0

2
ZM312
30
10
0
500
800
18.0～48.0

3
ZM313
30
10
0
800
1200
18.0～42.0

4
YJ311
30
10
0°～20°
500
800
15.0～27.0

5
YJ312
30
10
20°～40°
500
1000
15.0～36.0

6
YJ313
30
10
40°～60°
500
1000
15.0～27.0

7
JK311
30
10
0°～30°
800
1200
15.0～27.0

8
JK312
30
10
30°～60°
1000
1400
15.0～27.0
