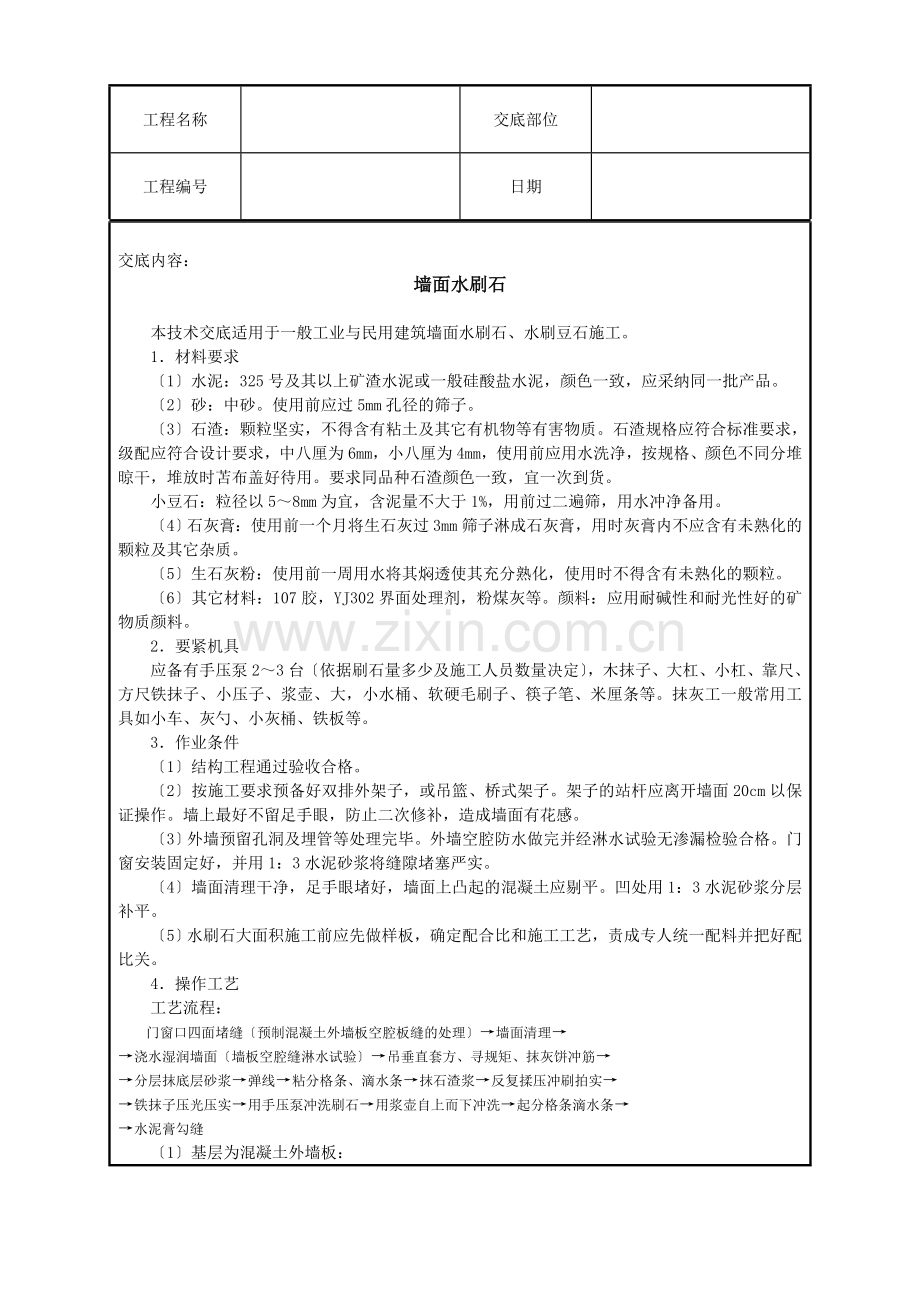

建筑技术交底--墙面水刷石.docx

建筑施工企业中的技术交底，是在某一单位工程开工前，或一个分项工程施工前，由主管技术领导向参与施工的人员进行的技术性交待，其目的是使施工人员对工程特点、技术质量要求、施工方法与措施等方面有一个较具体的了解，以便于科学地组织施工，防止技术质量等事故的发生。各项技术交底记录也是工程技术档案资料中不可缺少的局部。技术交底一般包括以下几种：1、设计交底，即设计图纸交底。这是在建设单位主持下，由设计单位向各施工单位〔土建施工单位与各设备专业施工单位〕进行的交底，要紧交待建筑物的功能与特点、设计意图与要求等。2、施工设计交底。
工程名称

交底部位

工程编号

日期

交底内容：
墙面水刷石

本技术交底适用于一般工业与民用建筑墙面水刷石、水刷豆石施工。
1．材料要求
〔1〕水泥：325号及其以上矿渣水泥或一般硅酸盐水泥，颜色一致，应采纳同一批产品。
〔2〕砂：中砂。使用前应过5mm孔径的筛子。
〔3〕石渣：颗粒坚实，不得含有粘土及其它有机物等有害物质。石渣规格应符合标准要求，级配应符合设计要求，中八厘为6mm，小八厘为4mm，使用前应用水洗净，按规格、颜色不同分堆晾干，堆放时苫布盖好待用。要求同品种石渣颜色一致，宜一次到货。
小豆石：粒径以5～8mm为宜，含泥量不大于1%，用前过二遍筛，用水冲净备用。
〔4〕石灰膏：使用前一个月将生石灰过3mm筛子淋成石灰膏，用时灰膏内不应含有未熟化的颗粒及其它杂质。
〔5〕生石灰粉：使用前一周用水将其焖透使其充分熟化，使用时不得含有未熟化的颗粒。
〔6〕其它材料：107胶，YJ302界面处理剂，粉煤灰等。颜料：应用耐碱性和耐光性好的矿物质颜料。
2．要紧机具
应备有手压泵2～3台〔依据刷石量多少及施工人员数量决定〕，木抹子、大杠、小杠、靠尺、方尺铁抹子、小压子、浆壶、大，小水桶、软硬毛刷子、筷子笔、米厘条等。抹灰工一般常用工具如小车、灰勺、小灰桶、铁板等。
3．作业条件
〔1〕结构工程通过验收合格。
〔2〕按施工要求预备好双排外架子，或吊篮、桥式架子。架子的站杆应离开墙面20cm以保证操作。墙上最好不留足手眼，防止二次修补，造成墙面有花感。
〔3〕外墙预留孔洞及埋管等处理完毕。外墙空腔防水做完并经淋水试验无渗漏检验合格。门窗安装固定好，并用1：3水泥砂浆将缝隙堵塞严实。
〔4〕墙面清理干净，足手眼堵好，墙面上凸起的混凝土应剔平。凹处用1：3水泥砂浆分层补平。
〔5〕水刷石大面积施工前应先做样板，确定配合比和施工工艺，责成专人统一配料并把好配比关。
4．操作工艺
工艺流程：
门窗口四面堵缝〔预制混凝土外墙板空腔板缝的处理〕→墙面清理→　
→浇水湿润墙面〔墙板空腔缝淋水试验〕→吊垂直套方、寻规矩、抹灰饼冲筋→
→分层抹底层砂浆→弹线→粘分格条、滴水条→抹石渣浆→反复揉压冲刷拍实→
→铁抹子压光压实→用手压泵冲洗刷石→用浆壶自上而下冲洗→起分格条滴水条→
→水泥膏勾缝
〔1〕基层为混凝土外墙板：
1〕基层处理：将混凝土墙板外表凿毛，板面酥皮剔净，用钢丝刷将粉尘刷掉、清水冲洗干净，浇水湿润；用10%火碱水将混凝土外表油污及污垢刷净，并用清水冲洗晾干，喷或甩1：1掺水重20%107胶水泥细砂浆一道。终凝后浇水养护，直至砂浆与混凝土板粘牢〔用手掰砂浆不脱落〕方可进行打底；或采纳YJ302混凝土界面处理剂对基层进行处理，其操作方法有两种：〔1〕在清洗干净的混凝土基体上，涂刷“处理剂〞一道，随即紧跟抹水泥砂浆，要求抹灰时处理剂不能干。〔2〕刷完处理剂后撒一层粒径为2～3mm的砂子，以增加混凝土外表的粗糙度，待其干硬后再进行打底。
2〕吊垂直、套方寻规矩：假设建筑物为多层，应用特制的大线锤从顶层往下吊垂直，并崩铁丝后按其铁丝垂直要求在大角、门窗洞口两侧等分层抹灰饼。假设为高层时，应在大角门窗洞口等垂直方向用经纬仪打垂直线，并按线分层抹灰饼寻规矩。使横竖方向到达平坦一致。
3〕抹底层砂浆：按以上所抹的灰饼标高，冲筋，先刷一道掺水重10%107胶水泥浆，随即紧跟分层分遍抹底层砂浆，砖混结构常温施工采纳配比为1：0.5：4〔混合砂浆〕或1：0.3：0.2：1〔粉煤灰混合砂浆〕，混凝土结构常温打底，配合比可选用1：1：6〔混合砂浆〕、1：0.5：0.5：6〔粉煤灰混合砂浆〕，打底灰及时用大杠横竖刮平，并用木抹子挫毛。终凝后浇水养护。
4)弹线分格、粘分格条、滴水条：按图纸尺寸分格弹线、粘条、分格条上皮做到平坦线条横平竖直交圈对口。并按标准 的部位设置滴水条。
5〕抹水泥石渣浆面层：刮一道内掺水重10%的107胶水泥浆，紧跟抹1：0.5：3〔水泥：石灰膏：小八厘〕石渣浆，从下而上分两遍与分格条抹平，并及时用小杠检查其平坦度〔抹石渣面层要高于分格条1mm〕然后将石渣层压平压实。
6〕修整、喷刷：将已抹好的石渣面层拍平拍实，将其内水泥浆挤出，用水刷蘸水将水泥浆刷往，重新压实溜光，反复进行3～4遍，待面层开始初凝，指捺无痕，用水刷子刷不掉石粒为度。一人用刷子蘸水刷往水泥浆，一人紧跟用手压泵的喷头由上往下喷水冲洗，喷头一般距墙面10～20cm把外表水泥浆冲洗干净露出石渣后，最后用小水壶浇水将石渣外表冲净。待墙面水分控干后，起出分格条，并及时用水泥膏勾缝。
7)操作程序：门窗漩脸、窗台、阳台、雨罩等部位刷石应先做小面，后做大面以保证大面的清洁美瞧。刷石阳角部位，喷头应从外往里喷洗，最后用小水壶用水冲净。檐口、窗台漩脸、阳台、雨罩等底面应做滴水槽，上宽7mm，下宽10mm，深10mm，距外皮不小于30mm。大面积墙面刷石一天完不成，连续施工时，冲刷新活前，应将头天做的刷石用水淋透，以免喷刷时沾上水泥浆后便于清洗，防止污染墙面。
〔2〕基层为砖墙：
1〕基层处理：抹灰前将基层上的尘土污垢清扫干净，堵足手眼，浇水湿润。
2〕吊垂直，套方寻规矩：从顶层开始用特制线坠，崩铁丝吊直，然后分层抹灰饼，在阴阳角、窗口两侧，柱、垛等处应吊线寻直，崩铁丝、抹好灰饼，并冲筋。
3〕抹底层砂浆：常温时采纳1：0.5：4混合砂浆或1：0.3：0.2：4粉煤灰混合砂浆打底，抹灰时以冲筋为准操纵抹灰的厚度，应分层分遍装档，直至与筋抹平。要求抹头遍灰时用力抹，使砂浆挤进灰缝中使其粘结牢固，外表寻平槎毛，终凝后浇水养护。
4〕弹线、分格、粘分格条、滴水条：按图纸尺寸弹线分格，粘分格条，分格条要横平竖直交圈，滴水条应按标准和图纸要求部位粘贴，并应顺直。
5〕抹水泥石渣浆：先刮一道掺水重10%107胶水泥素浆，随即抹1：0.5：3水泥石渣浆，抹时应由下至上一次抹到分格条的厚度，并用尺量随抹随寻平，凸凹处及时处理，寻平后压实压平拍平至石渣大面朝上为止。
6〕修整、喷刷：将已抹好的石渣面层拍平压实，将其内水泥浆挤出，用水刷蘸水将水泥浆刷往，重新压实溜光，反复进行3～4遍，待面层开始初凝，指捺无痕，用刷子刷不掉石渣为度，一人用刷子蘸水刷往水泥浆，一人紧跟用手压泵喷头由上往下顺序喷水刷洗，喷头一般距墙10～20cm把外表水泥浆冲洗干净露出石渣，最后用小水壶浇水将石渣冲净，待墙面水分控干后，起出分格条并及时用水泥膏勾缝。
7〕操作程序：门窗漩脸，窗台、阳台、雨罩等部位刷石先做小面，后做大面以保证墙面清洁美瞧。刷石阳角部位喷头应由外往里冲洗。最后用小水壶撒水冲净。檐口、窗台、睑、阳台、雨罩底面应做滴水槽，上宽7mm，下宽10mm，深10mm，距外皮不小于30mm。大面积墙面刷石一天完不成，如需接着施工时冲刷新活前应将头天做的刷石用水淋湿，以免喷刷时沾上水泥浆后便于清洗，防止污染墙面。
〔3〕冬雨期施工：
1〕为防止灰层受冻，砂浆内不宜掺石灰膏，为保证砂浆的合易性，可采纳同体积的粉煤灰代替。比方打底灰配合比可采纳1：0.5：4〔水泥：粉煤灰：砂〕或1：3水泥砂浆；水泥石渣浆配合比可采纳1：0.5：3〔水泥：粉煤灰：石渣〕或改为1：2水泥石渣浆使用。
2〕抹灰砂浆应使用热水拌合，并采取保温措施，涂抹时砂浆温度不宜低于＋5℃。
3〕抹灰层硬化初期不得受冻。
4〕进进冬期施工砂浆中应掺进能落低冰点的外加剂，如氯化钙或氯化钠，其掺量应按早七点半大气温度上下来调整其砂浆内外加剂的掺量。
5〕用冻结法砌筑的墙，室外抹灰应待其完全解冻后再抹，不得用热水冲刷冻结的墙面或用热水消除墙面的冰霜。
6)严冬时期不得施工。
7〕雨期施工时注重采取防雨措施，刚完成的刷石墙面如遇暴雨冲刷时，应注重遮挡，防止损坏。
5．质量标准
〔1〕保证工程：
1〕所用材料的品种质量必须符合设计要求。
2〕各抹灰层之间及抹灰层与基体之间必须粘结牢固，无脱层、空鼓和裂缝等缺陷。
〔2〕全然工程：
1〕外表：石粒清晰，分布均匀，紧密平坦，色泽一致，无掉粒和接槎痕迹。
2〕分格条〔缝〕：宽度和深度均匀一致，条〔缝〕平坦、光滑、楞角整洁，横平竖直、通顺。
3〕滴水线〔槽〕：流水坡向正确、滴水线顺直，滴水槽宽度、深度均不小于10mm，整洁一致。
〔3〕准许偏差工程：见表4—12。
墙面水刷石准许偏差表4-12
项次
工程
准许偏差(mm)
检查方法
1
立面垂直
5
2m托线板检查
2
外表平坦
3
2m靠尺和楔形塞尺检查
3
阴阳角垂直
4
2m靠尺和楔形塞尺检查
4
阳角方正
3
20cm方尺和楔形塞尺检查
5
墙裙、勒足上口平直
3
拉5m小线缺乏5m拉通线检查
6
分格缝平直
3
拉5m小线缺乏5m拉通线检查
7
全高单层、多层
H‰且≤20
经纬仪检查

垂直高层
H‰且≤30
经纬仪检查
6．成品保卫
〔1〕粘在门窗框及砖墙上的砂浆应及时清理干净。铝合金门窗应及时粘好保卫膜以防污染。
〔2〕喷刷时应用塑料薄膜盖好已交活的墙面，以防污染。特别是风天更要细心保卫和覆盖。
〔3〕建筑物进出口水刷石抹好交活后应及时钉木板保卫口角，防止砸坏棱角。
〔4〕拆架子及进行室内外清理时不要损坏和污染门窗玻璃及水刷石墙面。
〔5〕油漆工刷油时应注重不将油罐碰翻污染墙面，对已做好的刷石窗台及凸线等应加以保卫，严禁蹬踩损坏。
7．应注重的质量咨询题
〔1〕灰层粘结不牢，空鼓，缘故是基层未浇水湿润，基层没清理或清理不干净，每层灰跟得太紧或一次抹灰太厚；打底后没浇水养护；预制混凝土外墙板太光滑且基层没“毛化〞处理；板面酥皮未剔凿干净；分格条两侧空是因为起条时将灰层拉裂。应注重基层的清理、浇水；每层灰操纵抹灰厚度不能过厚；打底灰抹好24h注重浇水养护。对预制混凝土外墙板一定要往除酥皮并进行“毛化〞处理。
〔2〕墙面脏，颜色不一致：刷石墙面没抹平压实，凹坑内水泥浆没冲洗干净，或最后没用清水冲洗干净；原材料一次备料不够；水泥或石渣颜色不一致或配合比不准，级配不一致。操作时应反复揉压抹平，使其无凸凹不平之处，最后用清水冲刷干净。要求刷石配合比专人掌握，所用水泥，石碴应一次备齐。
〔3〕坠裂，裂缝：缘故是面层厚度不一，冲刷时厚薄交接处由于自重不同将面层坠裂，干后裂缝加大；压活遍数不够，灰层不密实也易形成抹纹或龟裂；石渣内有未熟化颗粒，遇水后体积膨胀将面层爆裂。要求打底灰一定要平坦，面层施工一定按工艺标准边刷水边压，直至外表压实压光为止。
〔4〕烂根：刷石与散水及与腰线等接触的平面局部没有清理干净，外表有杂物，待将杂物清净后形成烂根；由于在下边施工困难，压活遍数不够，灰层不密实，冲洗后形成掉渣或局部石渣不密实。刷石与散水和腰线接触部位的清理；刷石根部的施工要认真和认真。
〔5〕阴角刷石：墙面刷石污染、混蚀、不清晰；阴角做刷石分两次做两个面，后刷的一面，就污染前面已刷好的一面。整个墙面多块分格，后做的一块，刷洗时污染差不多做好的一块；将阴角的两个面寻好规矩，一次做成，同时喷刷。对大面积墙面刷石为防止污染，在冲刷后做的刷石前，先将已做好的刷石用净水冲洗干净并湿润后再冲刷新做的刷石，新活完成后，再用净水冲洗已做好的刷石，防止因冲洗不净造成污染，混蚀。
〔6〕刷石留槎混乱，整体效果差：刷石槎子应留在分格条中，或水落管后边，或独立装饰局部的边缘处，不得留在块中。

技术负责人：交底人：接交人：
