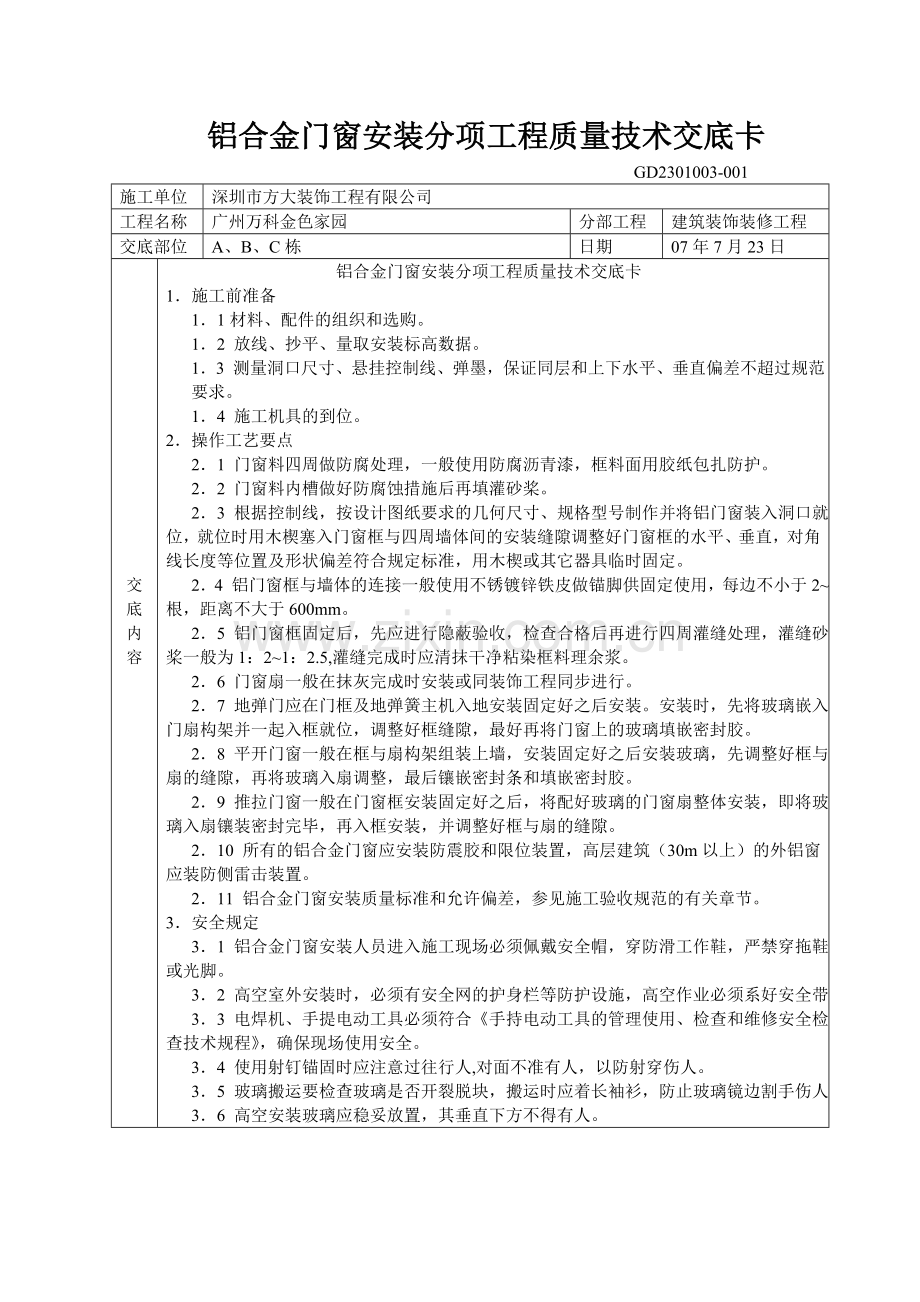

铝合金门窗工程安装分项工程质量技术交底卡.doc_第1页
第1页 / 共4页

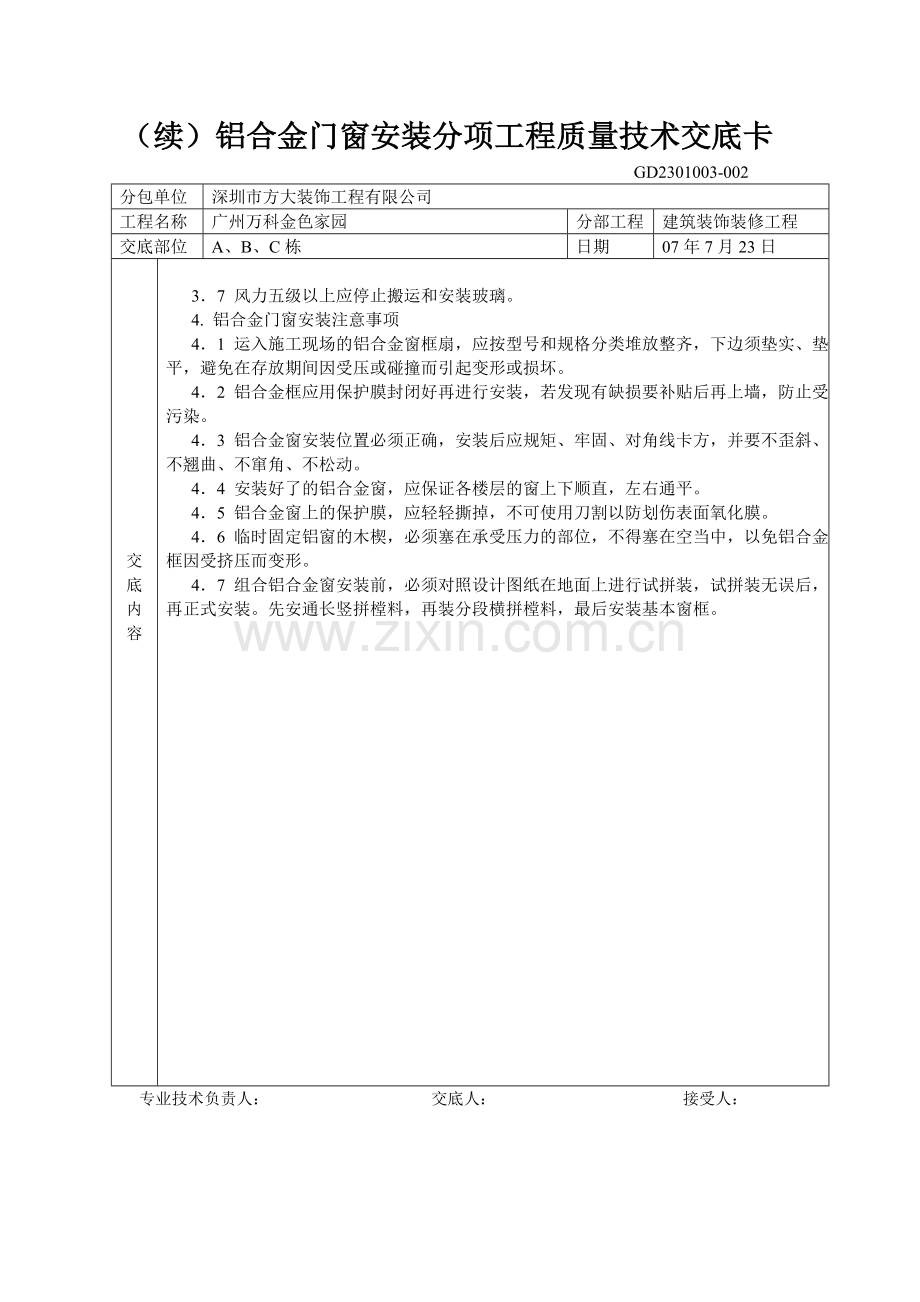

铝合金门窗工程安装分项工程质量技术交底卡.doc_第2页
第2页 / 共4页
铝合金门窗工程安装分项工程质量技术交底卡.doc_第3页
第3页 / 共4页
铝合金门窗工程安装分项工程质量技术交底卡.doc_第4页
第4页 / 共4页
亲,该文档总共4页,全部预览完了,如果喜欢就下载吧!
资源描述

1、 铝合金门窗安装分项工程质量技术交底卡 GD2301003-001施工单位深圳市方大装饰工程有限公司工程名称广州万科金色家园分部工程建筑装饰装修工程交底部位A、B、C栋日期07年7月23日 交 底内容 铝合金门窗安装分项工程质量技术交底卡1施工前准备11材料、配件的组织和选购。12 放线、抄平、量取安装标高数据。13 测量洞口尺寸、悬挂控制线、弹墨,保证同层和上下水平、垂直偏差不超过规范要求。14 施工机具的到位。2操作工艺要点 21 门窗料四周做防腐处理,一般使用防腐沥青漆,框料面用胶纸包扎防护。 22 门窗料内槽做好防腐蚀措施后再填灌砂桨。 23 根据控制线,按设计图纸要求的几何尺寸、规格

2、型号制作并将铝门窗装入洞口就位,就位时用木楔塞入门窗框与四周墙体间的安装缝隙调整好门窗框的水平、垂直,对角线长度等位置及形状偏差符合规定标准,用木楔或其它器具临时固定。 24 铝门窗框与墙体的连接一般使用不锈镀锌铁皮做锚脚供固定使用,每边不小于23根,距离不大于600mm。 25 铝门窗框固定后,先应进行隐蔽验收,检查合格后再进行四周灌缝处理,灌缝砂桨一般为1:21:2.5,灌缝完成时应清抹干净粘染框料理余浆。 26 门窗扇一般在抹灰完成时安装或同装饰工程同步进行。 27 地弹门应在门框及地弹簧主机入地安装固定好之后安装。安装时,先将玻璃嵌入门扇构架并一起入框就位,调整好框缝隙,最好再将门窗上

3、的玻璃填嵌密封胶。 28 平开门窗一般在框与扇构架组装上墙,安装固定好之后安装玻璃,先调整好框与扇的缝隙,再将玻璃入扇调整,最后镶嵌密封条和填嵌密封胶。 29 推拉门窗一般在门窗框安装固定好之后,将配好玻璃的门窗扇整体安装,即将玻璃入扇镶装密封完毕,再入框安装,并调整好框与扇的缝隙。 210 所有的铝合金门窗应安装防震胶和限位装置,高层建筑(30m以上)的外铝窗应装防侧雷击装置。 211 铝合金门窗安装质量标准和允许偏差,参见施工验收规范的有关章节。3安全规定 31 铝合金门窗安装人员进入施工现场必须佩戴安全帽,穿防滑工作鞋,严禁穿拖鞋或光脚。 32 高空室外安装时,必须有安全网的护身栏等防护

4、设施,高空作业必须系好安全带。 33 电焊机、手提电动工具必须符合手持电动工具的管理使用、检查和维修安全检查技术规程,确保现场使用安全。 34 使用射钉锚固时应注意过往行人,对面不准有人,以防射穿伤人。 35 玻璃搬运要检查玻璃是否开裂脱块,搬运时应着长袖衫,防止玻璃镜边割手伤人。 36 高空安装玻璃应稳妥放置,其垂直下方不得有人。(续)铝合金门窗安装分项工程质量技术交底卡 GD2301003-002分包单位深圳市方大装饰工程有限公司工程名称广州万科金色家园分部工程建筑装饰装修工程交底部位A、B、C栋日期07年7月23日交底内容37 风力五级以上应停止搬运和安装玻璃。 4. 铝合金门窗安装注意

5、事项 41 运入施工现场的铝合金窗框扇,应按型号和规格分类堆放整齐,下边须垫实、垫平,避免在存放期间因受压或碰撞而引起变形或损坏。 42 铝合金框应用保护膜封闭好再进行安装,若发现有缺损要补贴后再上墙,防止受污染。 43 铝合金窗安装位置必须正确,安装后应规矩、牢固、对角线卡方,并要不歪斜、不翘曲、不窜角、不松动。 44 安装好了的铝合金窗,应保证各楼层的窗上下顺直,左右通平。 45 铝合金窗上的保护膜,应轻轻撕掉,不可使用刀割以防划伤表面氧化膜。 46 临时固定铝窗的木楔,必须塞在承受压力的部位,不得塞在空当中,以免铝合金框因受挤压而变形。 47 组合铝合金窗安装前,必须对照设计图纸在地面上

6、进行试拼装,试拼装无误后,再正式安装。先安通长竖拼樘料,再装分段横拼樘料,最后安装基本窗框。 专业技术负责人: 交底人: 接受人:铝合金门窗玻璃安装分项工程质量技术交底卡GD2301003-003分包单位深圳市方大装饰工程有限公司工程名称广州万科金色家园分部工程建筑装饰装修工程交底部位A、B、C栋日期07年7月23日 交 底 内 容 铝合金门窗玻璃安装分项工程质量技术交底卡1. 材料及主要机具1 1玻璃:平板玻璃、磨砂玻璃、彩色玻璃、压花玻璃等品种、规格按设计要求选用,进场的玻璃必须有产品合格证。12橡胶压条,规范应符合设计要求。13密封胶的使用应符合设计要求,并应有产品合格证及使用说明书。1

7、4氯丁橡胶垫片及铝合金垫片,根据需要准备。1 5玻璃胶的选用应与铝合金相匹配,并应有出厂合格证。1 6主要机具:工作台、玻璃刀、直尺、钢丝钳、毛笔、手动吸盘、电动真空吸盘、电动吊篮(安装玻璃幕墙)、运玻璃小车、钢券尺、工具袋、抹布或棉丝、安全带、注胶枪等。2作业条件2 1玻璃安装应在门窗框已装好,油漆未涂刷前.2.2玻璃安装前应对安装的框、扇几何尺寸、表面平整度、拼接节点等是否牢固进行认真的检查。23根据安装需要将玻璃运到指定地点,并按安装顺序码放于安全处备用。24安装所需的垫片,橡胶条,密封胶等应提前准备运到现场备用。25安装玻璃所用的脚手架及高登等提前准备好。3工艺流程31清理玻璃槽口污物

8、 玻璃安装前的准备工作 玻璃将位 橡胶条刷胶嵌入凹槽将玻璃挤住 玻璃清理32除去玻璃和铝合金表面的尘土、油污和水膜,并将玻璃槽口内的砂浆及异物清除干净,畅通排水孔,并复查框扇开关是否灵活。使用密封胶固定时,应先调整好玻璃的垂直及水平位置,密封胶与玻璃及其槽口粘结处必须干燥、洁净。33玻璃安装准备:将玻璃下部用约3mm厚的氯丁橡胶垫块垫于凹槽内,避免玻璃直接接触框扇。34玻璃安装:将已裁割好的玻璃在铝合金框扇中就位,就位的玻璃应摆在凹槽中间,并应有充足地嵌入量。装配后应保证玻璃与镶嵌槽间隙,并在主要部位装有减震垫块,使其能缓冲启闭等力的冲击。35用胶条固定:先将橡胶压条放在玻璃两侧挤紧,检查安装

9、位置是否正确,应不堵塞排水孔,然后将橡胶压条拿出,在压条上均匀地刷胶(硅酮系列密封胶),重新将压条依次嵌入玻璃凹槽内固定。橡胶压条的规格应与凹槽实际尺寸相符,其长度应短于玻璃周边长度,拐角处应将胶条切成八字角连接并用胶粘牢。胶条应与玻璃和槽口紧贴,不得松动,安装不得偏位,不得强行填入胶条。36安装中空玻璃和玻璃面积在于0.65m2位于竖框中的玻璃时,应将玻璃搁置在两块相同的定位垫块上,搁置点离玻璃垂直边缘距离不小于玻璃宽的确1/4,且不小于150mm;位(续)铝合金门窗玻璃安装分项工程质量技术交底卡GD2301003-004分包单位深圳市方大装饰工程有限公司工程名称广州万科金色家园分部工程建筑

10、装饰装修工程交底部位A、B、C栋日期07年7月23日 交 底 内 容于扇中的玻璃,按开启方向确定垫块位置,其定位垫块的宽度应大于所支撑玻璃的厚度,长度不应小于25mm。 37安装迎风面玻璃时,玻璃镶入框内后要及时用通长镶嵌条在玻璃两侧挤紧或用垫块固定,防止阵风将玻璃拍碎。38平开门窗的玻璃外侧要采用玻璃胶嵌封,应使玻璃与错框连成整体。39检查垫块,镶嵌条是否与堵塞排水通道和排水孔。310擦净玻璃,关闭门窗。4铝合金门窗玻璃安装注意事项41玻璃胶填嵌密实,八字割角整齐,表面整齐光滑、顺直,无错台,胶缝以外无污染。 42橡胶密封条必须嵌塞密实,拐角八字切割整齐、粘结牢固。43排水通道及排水孔畅通。

11、45玻璃与玻璃胶、玻璃与槽口粘结牢固,无空鼓。46门窗玻璃安装后,应将风钩挂好或插上插销,防止刮风损坏玻璃。并派专人看管门窗,每日定时开关门窗,以减少损坏。47安装玻璃时,应自备脚手登或脚手架,不要随便蹬踩窗台板。48填封密封胶条或玻璃胶的门窗,应待24H后方可开启门窗。49避免用强酸性洗涤剂清洗玻璃。热反射玻璃的反射膜面若溅上碱性砂浆,要立即用水冲洗干净,以免使反射膜变质。410防止焊接、切割及喷砂等作业产生的火花和飞溅的颗粒物质损伤玻璃。如焊接火花飞溅到钢化玻璃上,会使其表面产生细微的伤痕,在受到风压或振动力的作用,伤痕就逐渐扩大,一旦进入玻璃厚度中心部分的拉应力层后,会引起玻璃突然全面地破碎。411玻璃清洁不净或有裂纹:玻璃安装后及时用软布或棉丝清擦干净,达到透明、光亮,发现裂纹玻璃及时更换。5 工艺标准应具备以下质量记录:5 1玻璃出厂合格证52玻璃胶的出厂合格证及材质证明53质量检验评定记录。专业技术负责人: 交底人: 接受人:
