加工中心复习题.doc

（ ）1.正火和退火一般安排在粗加工前，作用是降低硬度，消除残余应力。
（ ）2.APT语言是开发较早的计算机数控编程语言。
（ ）3.用镗刀镗削孔，可以纠正由于钻孔和扩孔而引起的孔形状偏差。
（ ）4.世界上著名的数控系统生产厂家有日本的法那克公司、德国的西门子公司、西班牙的法格公司等。
（ ）5.CNC机床的含义是：计算机数字控制机床。
（ ）6.数控铣床属于点位控制的数控机床。
（ ）7.卧式加工中心不适合箱体类件加工。
（ ）8.点的投影永远是点，线的投影永远是线。
（ ）9.斜齿轮传动由于比直齿轮传动时齿轮接触线长，因此冲击和噪声比直齿轮传动时大。
（ ）10.热处理测定硬度的方法有洛氏、布氏、维氏等。
（ ）11.Q235-A、Q235-B、15、20号钢都是碳素工具钢。
（ ）12.继电器分为控制用继电器和保护用继电器两大类。
（ ）13.φ30H5是基孔制的基准孔，或基轴制间隙配合的孔。
（ ）14.量块（量规）是专用量具。
（ ）15.孔和轴公差带是由基本偏差与标准偏差组成的。

1、安全管理是综合考虑（“物” ）的生产管理功能和“人”的管理，目的是生产更好的产品。
2、金属切削刀具切削部分的材料应具备（高硬度、高耐热性，足够的强度和韧性及良好的工艺性）
要求。
3、加工（ 多品种、中小批量）零件，宜采用数控加工设备。
4、零件图的视图时，根据视图布局，首先找出（主视图 ）。
5、工件在装夹时，必须使余量层（稍高于 ）钳口。
6．数控线切割机床最少联动坐标轴数是（二坐标）。
7.　开环控制伺服系统中的伺服电机多采用（步进电动机）。
8．第一象限过原点的直线插补，判别式F=0 时，机床移动的方向为（X方向）。
9．尺寸偏差是（正值）。
10．渐开线直齿圆柱齿轮是由（基圆）展开线。
11．与钢相比，铸铁的工艺性能特点是（铸造性能好 ） 。
12．45钢是属（中碳钢）。
13．在铣削加工中，为了使工件保持良好的稳定性，应选择工件上（最大面）表面作为主要定位面。
14．麻花钻直径大于13mm时，柄部一般做成（莫氏锥柄）。
15．影响刀具积屑瘤最主要的因素是（切削速度）。
16．在零件图上用来确定其它点、线、面位置的基准称（设计基准）。
17．为降低工件表面粗糙度，精铣时适当增加（铣削速度）。
18．机床数控系统发生严重故障时应由（系统生产厂家）来排除。
19．小孔钻削加工中，为了保证加工质量，关键问题是要解决钻孔过程中的（排屑和冷却）。
20．自适应控制机床是一种能随着加工过程中切削条件的变化，自动地调整（ 进给速度 ）实现加工过程最优化的自动控制机床。

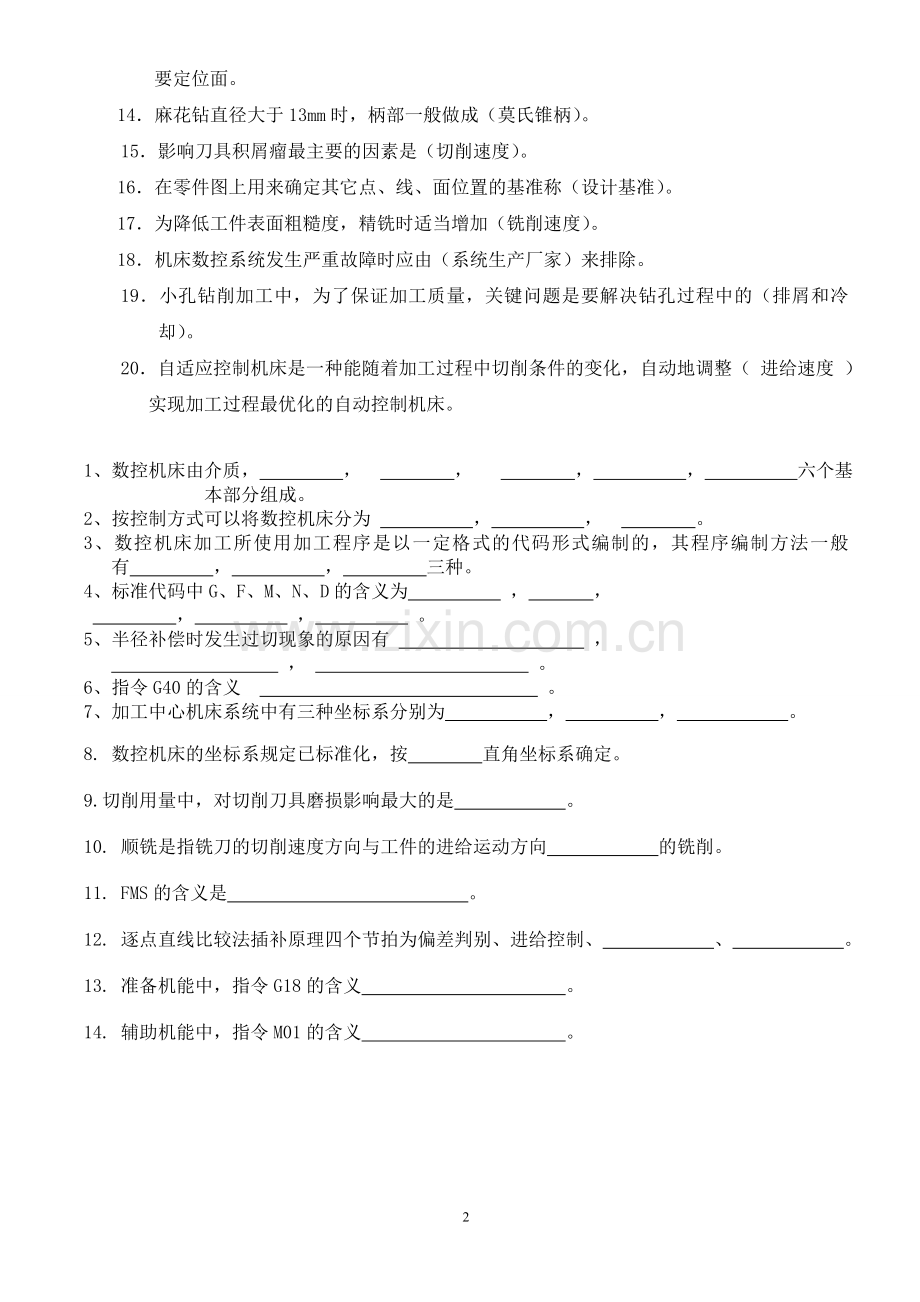

1、数控机床由介质， ， ， ， ， 六个基本部分组成。
2、按控制方式可以将数控机床分为 ， ， 。
3、数控机床加工所使用加工程序是以一定格式的代码形式编制的，其程序编制方法一般有 ， ， 三种。
4、标准代码中G、F、M、N、D的含义为 ， ，
， ， 。
5、半径补偿时发生过切现象的原因有 ，
， 。
6、指令G40的含义 。
7、加工中心机床系统中有三种坐标系分别为 ， ， 。
8. 数控机床的坐标系规定已标准化，按 直角坐标系确定。
9.切削用量中，对切削刀具磨损影响最大的是　　 。
10. 顺铣是指铣刀的切削速度方向与工件的进给运动方向　　 的铣削。
11. FMS的含义是　　 。
12. 逐点直线比较法插补原理四个节拍为偏差判别、进给控制、　　 、　　 。
13. 准备机能中，指令G18的含义　　　　　　　　　　　。
14. 辅助机能中，指令M01的含义　　　　　　　　　　　。

问答题
1．在数控机床上按“工序集中”原则组织加工有何优点？
工序集中就是将工件的加工集中在少数几道工序内完成，每道工序的加工内容较多。这样减少了机床数量、操作工人数和占地面积、一次加工后加工较多表面，不仅保证了各个加工表面之间的相互位置精度，同时还减少工序间的工件运输量和装夹工件的辅助时间。
2．何为机床坐标系和工件坐标系？其主要区别是什么？
3．数控机床加工工艺与传统机床加工工艺相比有什么特点。
4、叙述固定循环的六个步骤？
5、R与I、J、K的区别？
6、简述确定工件坐标系的方法？
⑴百分表找正（一般用圆料）
a、把主轴与工件的位置对正，然后装上百分表，表头指向工件的圆心
b、主轴转一圈看周边是否有偏差，用“手动方式调整”直到所测得的偏差不超过2小格为止。此时记下该值。
⑵左右分中法（要求严格分中）
⑶单侧推算法（只有两侧精加工表面作为基准）
7、试述长度补偿和半径补偿的意义？

五、编程题（20分，共1题）
在立式加工中心上加工如图所示的零件，工件材料为铝，毛坯尺寸：80mm×60mm。

1、分析加工工艺，编写加工工艺过程卡（5分）。
2、编写零件加工程序（15分）。

1、编写加工工艺过程卡
工步号
工步内容
刀具号
刀具规 格
主轴转 速
进给速度FXY
半径补偿值D
备注
1
粗铣凸台
T1
16
700
100
8.5

2
精铣凸台
T2
12
1000
140
8.0

3
钻 孔
T3
8
600
60

2、编制程序

二、编程题(满分30分)
1、在立式加工中心上加工如图所示的零件，工件材料为铝，毛坯尺寸：Φ56mm×20mm。
（1）制定加工工艺
（2）编写零件加工程序（15分）

5
