表C1-3 边坡格构梁作业技术交底记录

工程名称
胜天新苑保障性住房工程
交底部位
基坑边坡框架格构梁
工程编号

日 期

交底内容：
一、概况：
场地东侧现状道路比原BC、CD、DE、EF段护壁桩高出2.5m，为保证现状道路安全，高出的2.5m部分采用（框架格构梁+锚杆）放坡支护，坡度比1:1.5。
1、 施工机械：
挖掘机、钢筋调直机、钢筋切断机、钢筋弯曲机、卷尺、插入式振捣器、圆盘锯、电焊设备、XU-100型钻机、灌浆设备等。
2、 材料准备：
图纸要求的HPB300A8，HRB400C16，必须有出厂质量证明书。钢筋无锈蚀及油污，钢筋外表面有铁锈时需在绑扎前清除干净，锈蚀严重的严禁使用。格构梁混凝土标号为C30，采用商品混凝土。模板采用胶合板，要求边角整齐、表面光滑、易于脱模，不得有脱胶空鼓。
3、技术准备：

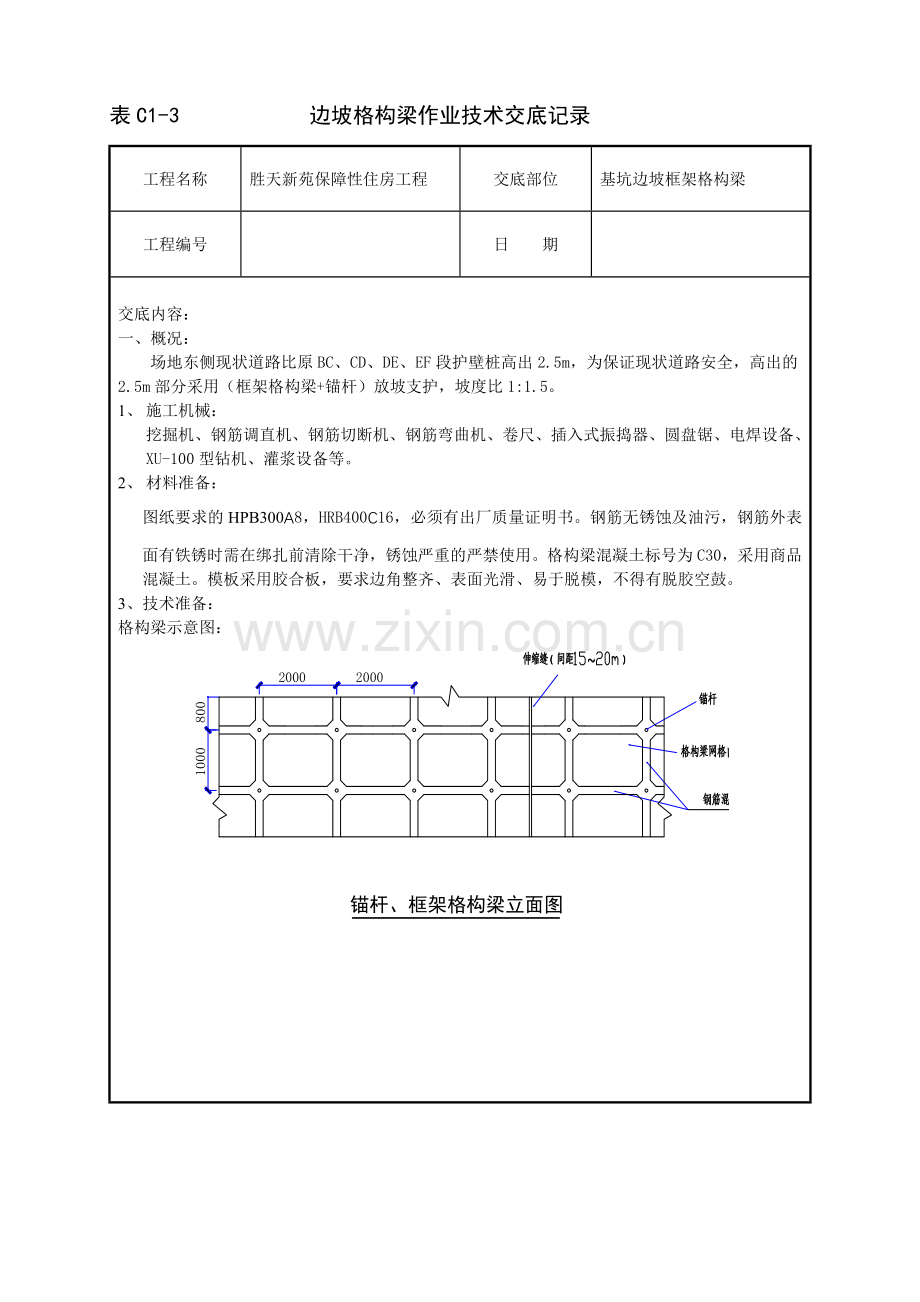

格构梁示意图：

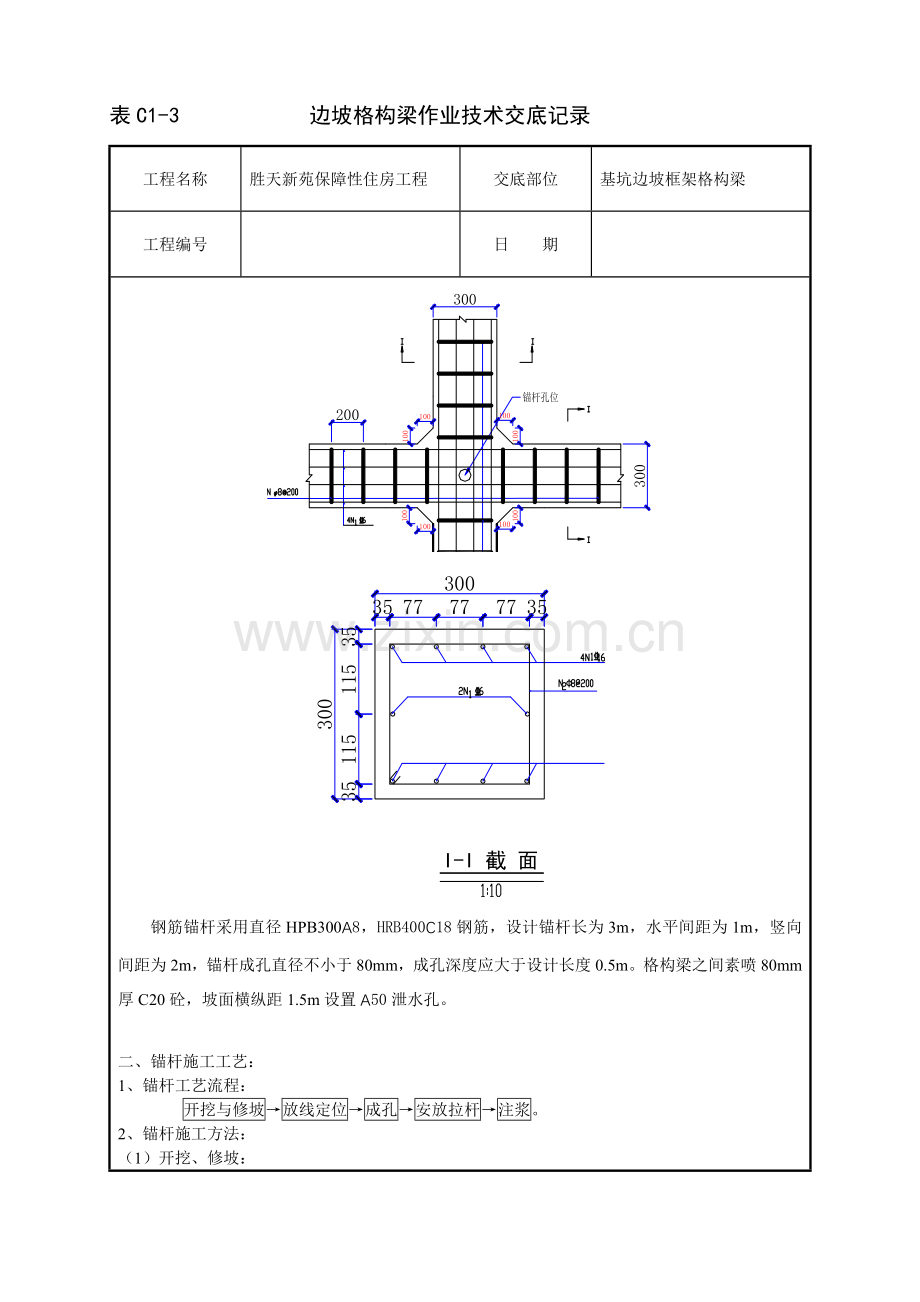

钢筋锚杆采用直径HPB300A8，HRB400C18钢筋，设计锚杆长为3m，水平间距为1m，竖向间距为2m，锚杆成孔直径不小于80mm，成孔深度应大于设计长度0.5m。格构梁之间素喷80mm厚C20砼，坡面横纵距1.5m设置A50泄水孔。

二、锚杆施工工艺：
1、锚杆工艺流程：
开挖与修坡→放线定位→成孔→安放拉杆→注浆。
2、锚杆施工方法：
（1）开挖、修坡：
支护前清除表面浮土，人工进行修坡，平整度达到施工规范要求，保证坡形平直均匀。
（2）定位放线：
按设计要求，以第一排锚杆标高为准向下类推。
（3）成孔：
选用国产锚杆钻机XU-100型钻机，锚孔直径不小于80mm，采用风动干钻成孔，高压风洗孔，必要时套管跟进，防止孔壁坍塌；如果土层中无法成孔时，要及时与项目部沟通。
钻孔时应注意以下几点：
1）孔壁要求平直，以便安放钢拉杆和灌注水泥浆；
2）孔壁不得坍陷和松动，否则影响钢拉杆安放和土层锚杆的承载能力；
3）土层锚杆的钻孔有一定的倾角，因此孔壁的稳定性较差；

（4）钻孔的容许偏差按《建筑基坑支护技术规程》规定：
1）锚杆钻孔水平方向、孔距垂直方向误差不宜大于50mm；
2）锚孔偏斜度不应大于3%的钻孔深度；
3）钻孔深度通常比锚杆长度增加≥50cm。
（5） 安放拉杆：
本工程锚杆采用全粘结锚杆。采用HRB400 18钢筋，120度焊接Φ8钢筋托架，托架间距2000mm。锚杆端头设长700mm的弯头与格构梁锚固。锚杆在施工前应进行除锈处理。
（6）注浆：
注浆方法：孔底注浆法；注浆压力：常压注浆；PO42.5R水泥，水泥结石体强度等级30MP。
注浆用2DN-15/40型泥浆泵进行注浆，注浆管端距离孔底50cm左右，待浆液流出孔口时，用水泥袋纸等捣塞入孔口，并用湿粘土封堵孔口，严密捣实。
注浆锚固安装后，不得随意敲击，3天内不得悬挂重物。
三、框架格构梁施工工艺：
1、格构梁工艺流程：
人工修坡→放线定位→开挖梁卧→绑扎钢筋→支模→浇捣砼→拆模养护
2、施工方法：
（1）人工修坡：人工修整坡面，达到设计坡比。坡面应修整平整、夯实，无溜滑体、蠕滑体和松动岩块。
（2）放线定位：边坡土方修整完毕后，由测量放线员按设计图纸要求对格构梁进行测量定位，用短钢筋和撒细白灰线做标识。
（3）开挖梁卧：沟槽采用人工开挖，开挖必须顺直，深300mm，保证外露部分高度为300mm，开挖沟槽时边坡局部凹处应夯填回填土，其密实度应不低于90％，并尽量使表面平整。
（4）钢筋制作与安装：钢筋尺寸、规格、布筋间距、焊接强度、保护层厚度等，都必须符合设计要求和规范规定。检查合格后立即浇注混凝土，钢筋不能长期暴露。
钢筋连接位置在梁跨中L/3范围内，并且在同一部位接头占比例不大于25％。钢筋保护层按设计留设，施工时提前预制与保护层厚度相同并且足够数量的垫块，垫块用与混凝土中水泥、砂成分相同比例的砂浆制作，施工时对钢筋加以支垫，以满足设计要求，同时保证钢筋位置准确，特别是靠土体位置必须垫设足够数量的垫块以保证钢筋保护层。格构梁钢筋绑扎完毕，将锚杆锚固弯头与格构梁钢筋有效连接。
（5）支模：由于格构梁随坡面坡度，坡度陡，支模必需采用三面模，及两个侧面和一个顶面，以保证砼的密实度和外观质量。
（6）混凝土浇筑及振捣：浇捣过程中必须防止松散土块混入砼中，浇捣时要保持混凝土表面平整，湿润光泽，无干斑及滑移流淌现象，表面人工抹平压光，混凝土浇捣完必须覆盖浇水养护，养护时间不少于7天。
（7）格构梁每间隔一定距离应设置伸缩缝，伸缩缝竖向布置，间隔距离一般15m～20m设置一道变形缝，变形缝宽度以20mm～30mm，缝中填塞沥青麻筋。

四、质量保证及成品保护措施：
1、熟悉图纸，了解设计意图，对每个人现场施工人员进行质量意识教育和施工技术交底，做到每一个施工人员心中有数，确保工程质量。
2、施工中每一个程序，特别是隐蔽工程完成后，一定要先报监理检验，合格后，方可进行下一个工序施工。
3、对工人进行现场指导，保证施工方法的正确，从而确保工程质量。

五、安全文明施工与环境保护：
1、 各工种进行安全技术交底，严格执行有关安全操作规程。
2、 施工人员佩戴好安全帽。
3、 混凝土振捣采用低频振捣棒，振捣时不得碰到钢筋，操作人员佩戴绝缘手套。
4、 现场电器设备要有防漏电措施，非电工不得安装、操作电器设备。
5、 罐车在现场道路上要低速行驶，避免扬尘；出场前要用水冲洗，以保证市政交通道路的清洁，减少粉尘污染。
6、作业完后做到工完料清，活完脚下清。
技术负责人： 交底人： 接交人：
