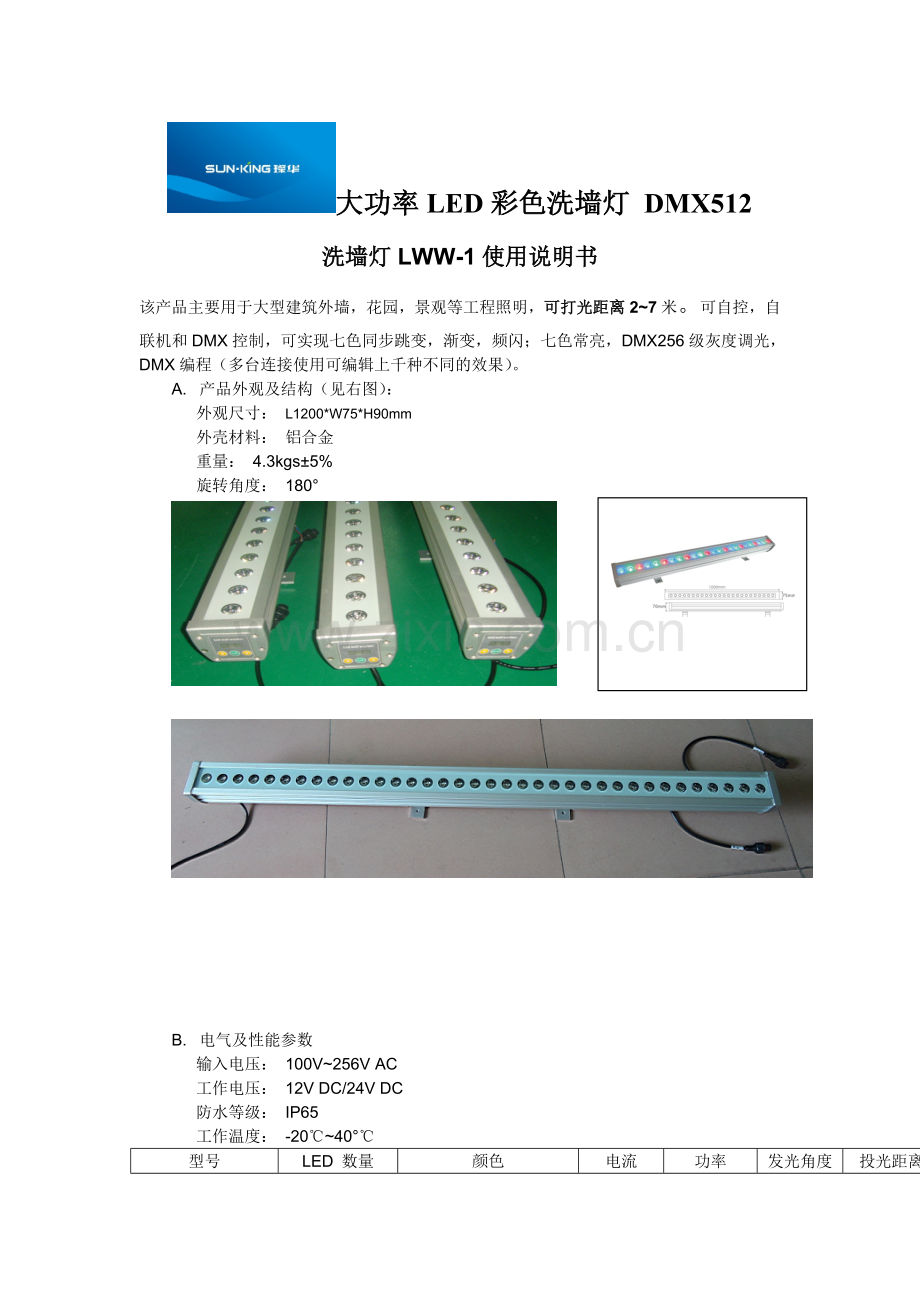

大功率LED彩色洗墙灯 DMX512
洗墙灯LWW-1使用说明书
该产品主要用于大型建筑外墙，花园，景观等工程照明，可打光距离2~7米。可自控，自联机和DMX控制，可实现七色同步跳变，渐变，频闪；七色常亮，DMX256级灰度调光，DMX编程（多台连接使用可编辑上千种不同的效果）。
A. 产品外观及结构（见右图）：
外观尺寸： L1200*W75*H90mm
外壳材料： 铝合金
重量： 4.3kgs±5%
旋转角度： 180°

B. 电气及性能参数
输入电压： 100V~256V AC
工作电压： 12V DC/24V DC
防水等级： IP65
工作温度： -20℃~40°℃
型号
LED 数量
颜色
电流
功率
发光角度
投光距离
SK-XQD-007-36
36*1W大功率LED
R-12, G-12, B-12
0.22A (Max.)
48Watts
45º
3M

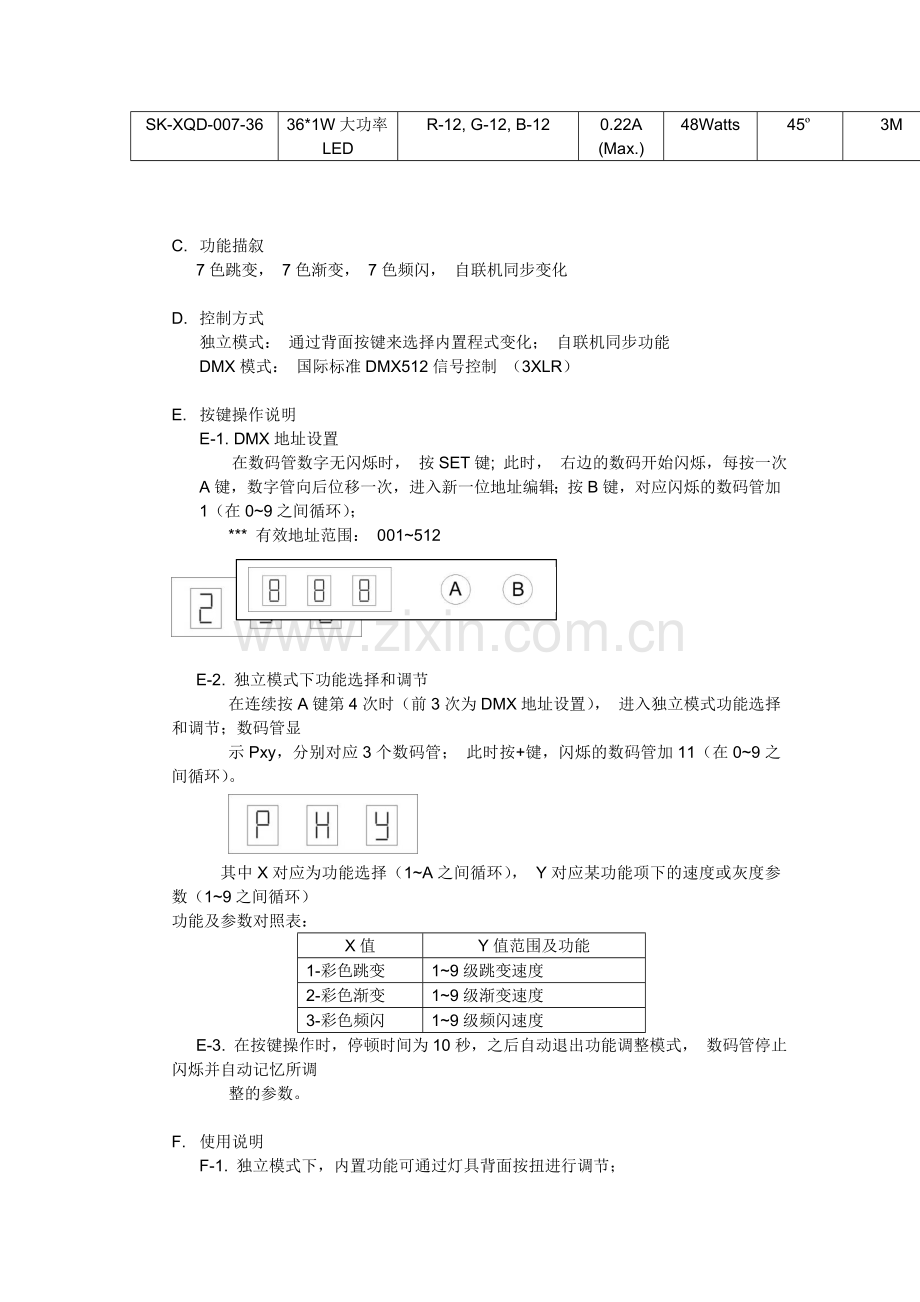

C. 功能描叙
7色跳变， 7色渐变， 7色频闪， 自联机同步变化

D. 控制方式
独立模式： 通过背面按键来选择内置程式变化； 自联机同步功能
DMX模式： 国际标准DMX512信号控制 （3XLR）

E. 按键操作说明
E-1. DMX地址设置
在数码管数字无闪烁时， 按SET键; 此时， 右边的数码开始闪烁，每按一次A键，数字管向后位移一次，进入新一位地址编辑；按B键，对应闪烁的数码管加1（在0~9之间循环）；
*** 有效地址范围： 001~512

E-2. 独立模式下功能选择和调节
在连续按A键第4次时（前3次为DMX地址设置）， 进入独立模式功能选择和调节；数码管显
示Pxy，分别对应3个数码管； 此时按+键，闪烁的数码管加11（在0~9之间循环）。

其中X对应为功能选择（1~A之间循环）， Y对应某功能项下的速度或灰度参数（1~9之间循环）
功能及参数对照表：
X值
Y值范围及功能
1-彩色跳变
1~9级跳变速度
2-彩色渐变
1~9级渐变速度
3-彩色频闪
1~9级频闪速度
E-3. 在按键操作时，停顿时间为10秒，之后自动退出功能调整模式， 数码管停止闪烁并自动记忆所调
整的参数。

F. 使用说明
F-1. 独立模式下，内置功能可通过灯具背面按扭进行调节；
F-2. DMX模式下， 灯具由DMX控台控制， 具体操作详见相应控台的说明书；
F-3. 独立模式下自联机同步功能， 选择其中一台为主机即可实现自联机同步功能，具体操作如下： 将
主机地址设置为001，其余为从机。自联机功能模式下， 只能有一个主机，所有功能选择均由主机
程式决定；
F-4. DMX地址， 本灯具占用3个DMX通道（对应红，绿， 蓝三色）， 包含起始通道数值， 例如： 地址为001时占用通道数1， 2， 3； 地址为256时， 占用通道数为256， 257， 258；
F-5. 请不要在拆开包装前插电源；
F-6. 请注意不要用任何物体遮挡该灯具；
F-7. 不要在封闭的环境下使用该产品；
F-8. 产品失效后，不要自行拆卸灯具， 请送还给销售商返修；

G. 防水处理
信号连接头(最多30台)XL-3R， 先用自粘高压防水胶带将连接处完全缠绕一周（胶带要求拉伸后缠绕, 请参考说明操作）， 然后套一个Φ20mm的热缩套管， 将连接处封死以达到防水效果；
具体方式如下图所示：
警告：
此连接处不做防水处理可能导致灯具防水失效， 毁坏产品！！！
