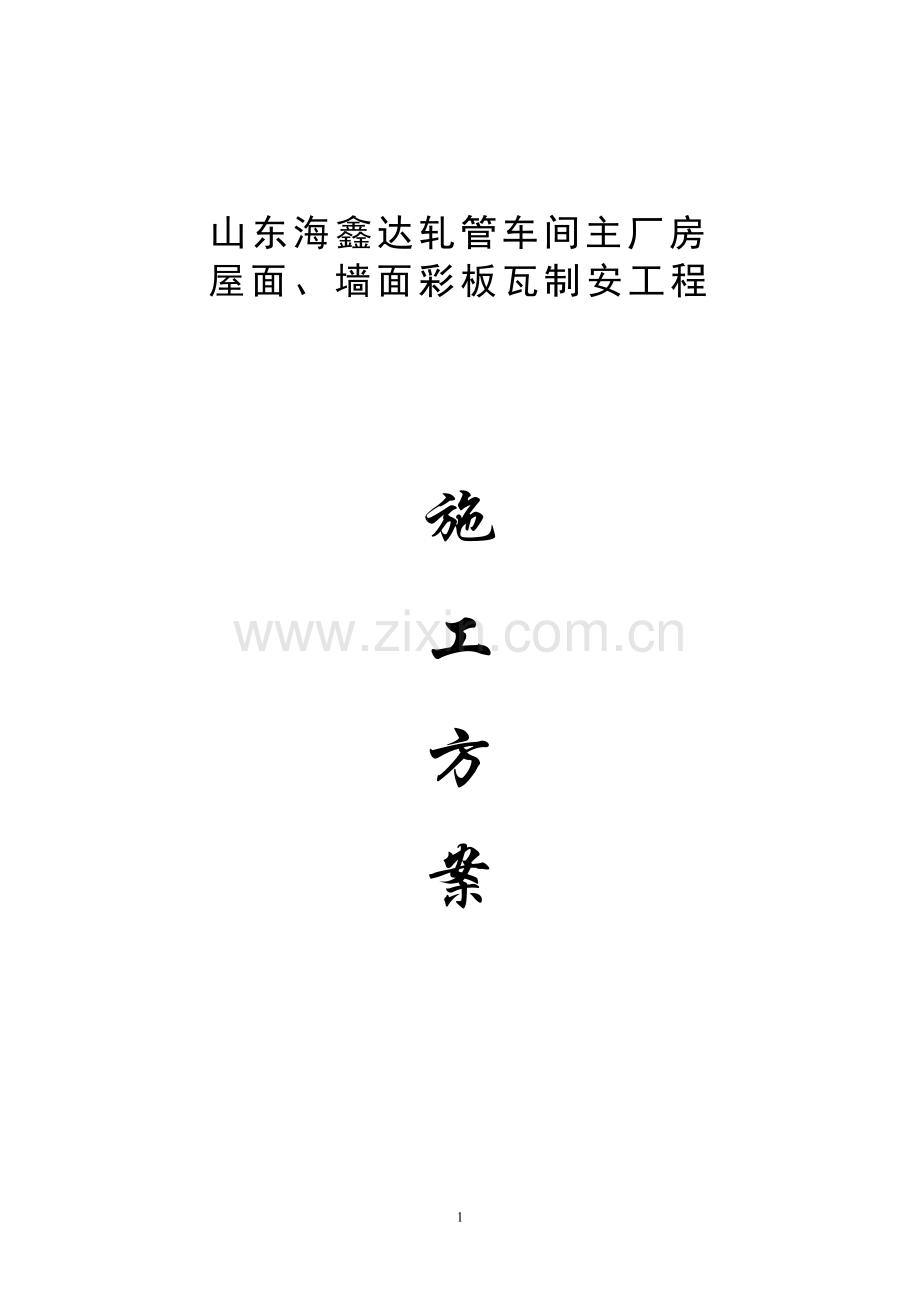

山东海鑫达轧管车间主厂房
屋面、墙面彩板瓦制安工程

施
工
方
案

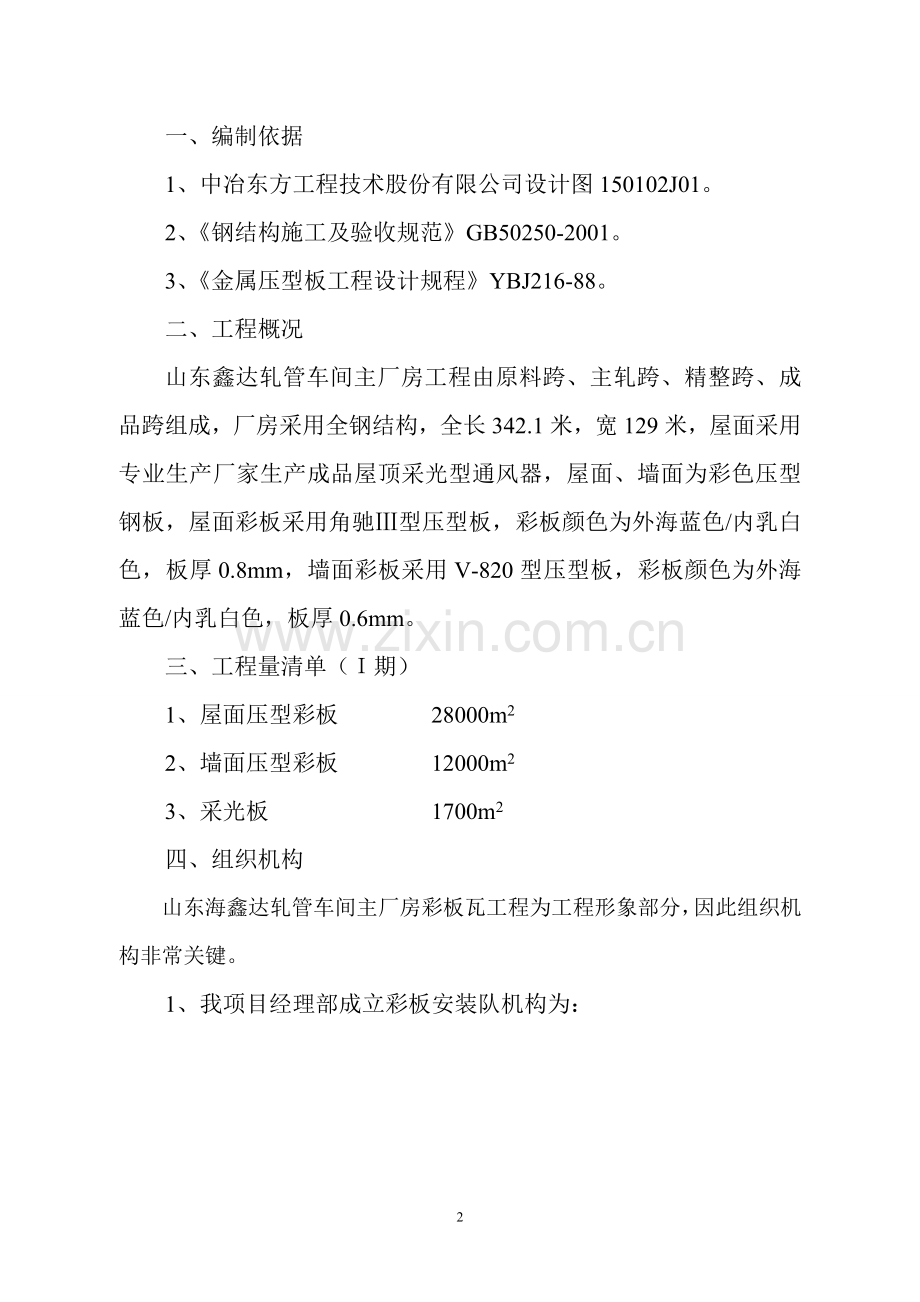

一、编制依据
1、中冶东方工程技术股份有限公司设计图150102J01。
2、《钢结构施工及验收规范》GB50250-2001。
3、《金属压型板工程设计规程》YBJ216-88。
二、工程概况
山东鑫达轧管车间主厂房工程由原料跨、主轧跨、精整跨、成品跨组成，厂房采用全钢结构，全长342.1米，宽129米，屋面采用专业生产厂家生产成品屋顶采光型通风器，屋面、墙面为彩色压型钢板，屋面彩板采用角驰Ⅲ型压型板，彩板颜色为外海蓝色/内乳白色，板厚0.8mm，墙面彩板采用V-820型压型板，彩板颜色为外海蓝色/内乳白色，板厚0.6mm。
三、工程量清单（Ｉ期）
1、屋面压型彩板 28000m2
2、墙面压型彩板 12000m2
3、采光板 1700m2
四、组织机构
山东海鑫达轧管车间主厂房彩板瓦工程为工程形象部分，因此组织机构非常关键。
1、我项目经理部成立彩板安装队机构为：

项目经理
吴至为

施工员
孔魏
技术负责人
孔建新
安全员
王艳朝

现场保卫
黄国安
安装班长
熊发文
制作班长
刘 高

2、作业机构
电焊工：6人
气焊工：1人
彩板安装工：30人
起重工：1人
电工：1人
油漆工：6人
辅助工：20人
五、彩板轧制
根据工程实际情况，将屋面板角驰Ⅲ型轧机及墙面板V-820型轧机运到现场轧制，轧制厂设在现场厂房内。
轧制前，必须做好以下工作：
1、平整好场地，清除障碍物；
2、熟悉图纸，组织图纸自审，对专业施工人员进行技术交底；
3、原材料进场应有生产厂的质量证明书并报监理验收合格方可轧制；
4、彩板轧制成型后，应对其几何尺寸进行检验，检查基板有无裂纹，油漆是否剥落掉漆，必须符合YBJ216-88要求。
5、彩板成型后，应按材质、板型规格分别叠置堆放，用木枋垫好，堆放不得过多，并注意成品保护。
六、彩板安装
1、安装顺序：
彩板安装应先安装屋面板后安装墙面板，屋面板安装从1线开始安装。
2、安装前应做好准备工作
1）根据彩板吊装计划检查吊车行走路线，必要时应在50吨吊车行走区域内铺设路基板，确保吊车行走。
2）应先对施工作业人员进行技术交底，与上道工序做好交接工作，并及时复查上道工序合格后才进行下道工序准备。
3）安装压型板应逆主导风向铺放，连接件要成一条线，泛水、包角要按设计要求及规范施工。
3、屋面板安装方案
屋面板安装与钢结构同步，具体安装程序为：
1）在已中交屋面檩条上，先根据角驰Ⅲ型屋面板尺寸弹线，确定彩板铺设位置。
2）在地面上用Φ273×8钢管焊成24m长扁担。钢管上面焊2个吊钩作为连接吊车及钢管扁担用，钢管下面焊6个吊钩作为连接钢管扁担及彩板用。
3)人工在地面上每20块彩板放置在一起作吊装准备，彩板下垫木枋。
4)用吊车将扁担吊到彩板上，用钢丝绳外包橡胶管将彩板与吊装扁担下面吊钩用Φ18卡环锁好。
5)吊车将连接彩板扁担吊到屋面上，由人工在屋面上将彩板倒开，并安装彩板接着吊装第二组彩板。
6）第一组彩板安装完毕后，必须根据YBJ216-88规范要求，对彩板安装进行检查，经现场监理工程师检查合格后，先由人工用手动咬口孔将彩板咬边。
4、墙面板安装方案
1）先在屋面天沟外侧女儿墙上挂好滑轮，并用Φ6圆钢弯成吊钩。
2）将彩板人工倒运到彩板安装位置地面上，并用电钻在与上端有彩板（或采光带）连接端打两个小孔。
3）人工用Φ25麻绳通过吊钩将彩板吊到墙面上安装，并用电钻将自攻螺丝打到檩条上。接着安装第二块彩板。
4）安装时应注意事项：
a）彩板吊装时必须用人工将彩板抬起吊装，严禁吊装时彩板与地面磨擦。
b）安装第一块彩板必须吊线严格检查彩板垂直度。
c)彩板安装第一组后,应对照YBJ216-88规范进行自检,并请现场监理工程师检查。
七、组织和协调
屋面及墙面彩板施工，组织和协调相当关键。为确保工期，彩板安装必须与钢结构吊装，土建交叉施工，在钢结构分段施工完毕，我公司应及时组织技术人员对上道工序进行复查，并通过现场监理工程师检查合格后方可上场。原则上轧板、吊板、安装彩板分三个班组相互关连施工，以确保工程工期。屋面及墙面彩板施工是一冶形象工程，我公司一定会精心组织，及时协调以确保屋面及墙面彩板的工期。
八、质量保证措施
1、施工准备工作质量控制
施工准备工作的质量，会直接影响和制约施工质量。图纸会审、方案制定、技术交底等都是质量控制的内容，必须认真执行。
2、原材料的质量控制
彩板进入现场后，必须开卷检查，尤其检查彩板是否有掉漆及压痕现象，一经发现严禁使用。
3、隐蔽工程的验收把关安装彩板关，必须认真检查支架固定是否牢固，支架是否合格等，并做好隐蔽验收记录。
4、质量检查及验收
由于彩板工程质量直接关系厂房的观感质量，因此施工过程中，应严格对照施工规范和质量评定标准，对原材料、构配件、中间工序进行及时检查，及时发现问题，分析原因，采取措施，起到质量把关的作用，同时必须做好成品保护工作，严禁在施工完彩板屋面上动电火焊。
5、表面搭接
（1）压型金属板搭接（侧向）一般不小于半波，搭接方向与该地区主导风向一致。
（2）由于工期紧，场地非常拥挤，为方便现场屋面板运输，加快施工进度，将厂房A-D跨48m及45m彩板改为2块搭接。长度方向搭接设在支承构件上，搭接长度应符合设计要求，且不应小于下列规定：截面高度＞70mm时搭接长度375mm；墙面板搭接长度120mm。
6、平行度与垂直度
安装施工时应有控制轴线，确保板与屋脊的垂直度，檐口与屋脊的平行度。
7、质量验收标准

（1）主控项目
项目
质量标准
检验方法
检查数量
1
压型金属
板进场
金属压型板及制造金属压型板所采用的原材料，其品种、规格、性能等应符合现行国家产品标准和设计要求
检查产品的质量合格证明文件、中文标准及检验报告等
全数检查
压型金属泛水板、包角板和零件的品种、规格以及防水密封材料的性能应符合现行国家产品标准和设计要求
2
基板裂板
压型金属板成型后，其基板不应有裂纹
观察和用10倍数大镜检查
按计件数查5%，且不应分于10件
3
涂层缺陷
有涂层、镀层压型金属板成型后、涂、镀层不应有肉眼可见的裂纹、剥落和擦痕等缺陷
观察检查
4
现场安装
压型金属板、泛水板和包角等应固定可靠、牢固、防腐涂料刷和密封材料敷设应完好，连接件数量、间距应符合设计要求和国现行有关标准规定
观察检查及尺量
全数检查
5
搭接
项目
搭接长度(mm)
观察和用钢尺检查
按搭接部位总长度抽查10%，且不应少于10 m
截面高度＞70(mm)
375
截面高度
≤70(mm)
屋面坡度＜1/10
250
屋面坡度≥1/10
200
墙面
120
6
墙部锚固
组合楼板中压型钢板与主体结构（梁）的锚固支承长度应符合设计要求，且不应少于50mm，端部锚固件连接应可靠，设置位置应符合设计要求
沿连接纵向长度抽查10%，且不应少于10m

（2）一般项目
项目
质量标准
检验方法
检查数量
1
压型金属板精度
压型金属板的规格尺寸及允许偏差、表面质量、涂层质量等应符合设计要求和规范的规定
观察和用10倍数木检查及尺量
每种规格抽查5%，且不少于3件
2
轧制精度
项 目
允许偏差(mm)
用拉线和钢尺检查
按计件数抽查5%，且不应少于10件
波 距
±2.0
波高
压型
钢板
截面高度≤70
±1.5
截面高度＞70
±2.0
侧向弯曲
在测量长度l1的范围内
20.0
压型金属板的覆盖宽度
截面高度≤70
+10.0 -2.0

截面高度＞70
+6.0 -2.0
板 长
±9.0
横向剪切偏差
6.0
泛水板、包角板尺寸
板长
±6.0
折弯面宽度
±3.0
折弯面夹角
2°
3
屋面质量
压型金属板成型后，表面应干净，不应有明显凹凸和皱褶
观察检察
按计件数抽查
4
墙面质量
压型金属板安装应平整、顺直，板面不应有施工残留物和污物。檐口和墙面下端应呈直线，不应有未经处理的错钻孔洞
观察检查
按面积抽查10%，且不应少于10m2
5
安装精度
屋面
檐口与屋脊的平行度

用拉线、吊线和钢尺检查
檐口与屋脊的平行度，按长度抽查10%,且不少于10m。其它项目，每20米长度应抽查1处，不应少于2处
屋面
压型金属板波纹线对屋脊的垂直度
12.0
檐口相邻两块压型金属板端部错位
L/800，且不应大于25.0
压型金属板卷边板件最大波浪高
6.0
墙面
墙板波纹线的垂直度
4.0
墙板包角板的垂直度
H/800，且不应大于25.0
相邻两块压型金属板的下端错位
6.0
注：1、L为屋面半坡或单坡长度
2、H为墙面高度

九、安全保证措施
1、针对该工程特点，成立专门的安全领导小组，项目经理为组长，施工负责人、安全员为副组长及作业队负责人参加的安保体系。每周一班前开安全会，每天班前交底。
2、建立健全安全生产责任制，责任落实到人，各级之间必须签订安全生产协议书。
3、对施工人员应进行施工前的安全教育，应掌握本工种操作技能，熟悉本工种安全操作规程。
4、在施工过程中，要有安全技术措施，安全交底的重要内容，并依照这些落实材料、器具和检查施工人员检查办法，严格按安全技术措施方案施工。
5、特殊工种人员必须持证方可上岗，建立安全检查制度，定期进行检查，对检查出的隐患应及时整改，做到定人，定时，定措施。在施工现场醒目的位置设立警戒标志“正在施工，无关人员不得入内”。
6、物件起重倒运，吊装要有专人指挥吊点设备位置合理，起开平稳，并配有网拉绳，避免振动和摆动，并要检查起吊用具钢丝绳、吊环、卡具、滑轮是否有缺陷，经确认无误后方可使用，吊装构件时，构件下严禁站人，指挥人员应使用统一信号，信号要鲜明、准确，起重机驾驶员应听从指挥。
7、作业前检查作业人员操作梯子特点是否合理、牢靠，安全带上的配件是否良好、齐全，配带是否正确松紧合适，安全防护是否损伤，安全网防护绳的设置是否合理、可靠，检查小型电动工具是否正常运转，有无漏电现象，配电箱必须配置漏电保护器。
8、操作当中作业人员必须穿防滑鞋、戴安全帽，配带好安全带，挂勾必须挂在牢固可靠的点上，采取高挂低用，并系好安全保护绳，（Φ25麻绳）作业工具必须系牢，防止工具坠落伤人。
9、作业人员必须按技术规范要求安全操作顺序先后进行施工，并设专人监护，现场做到文明施工。
十、主要施工机具清单
50吨汽车吊 1台
角驰Ⅲ型轧机 1台
V-820型轧机 1台
交流焊机 6台
气焊工具 4套
电钻 20台
电动咬口机 1台
手动咬口机 1台
拉铆枪 8台
Φ25麻绳 500m
滑轮 5台
