砂浆、混凝土留置施工方案.doc

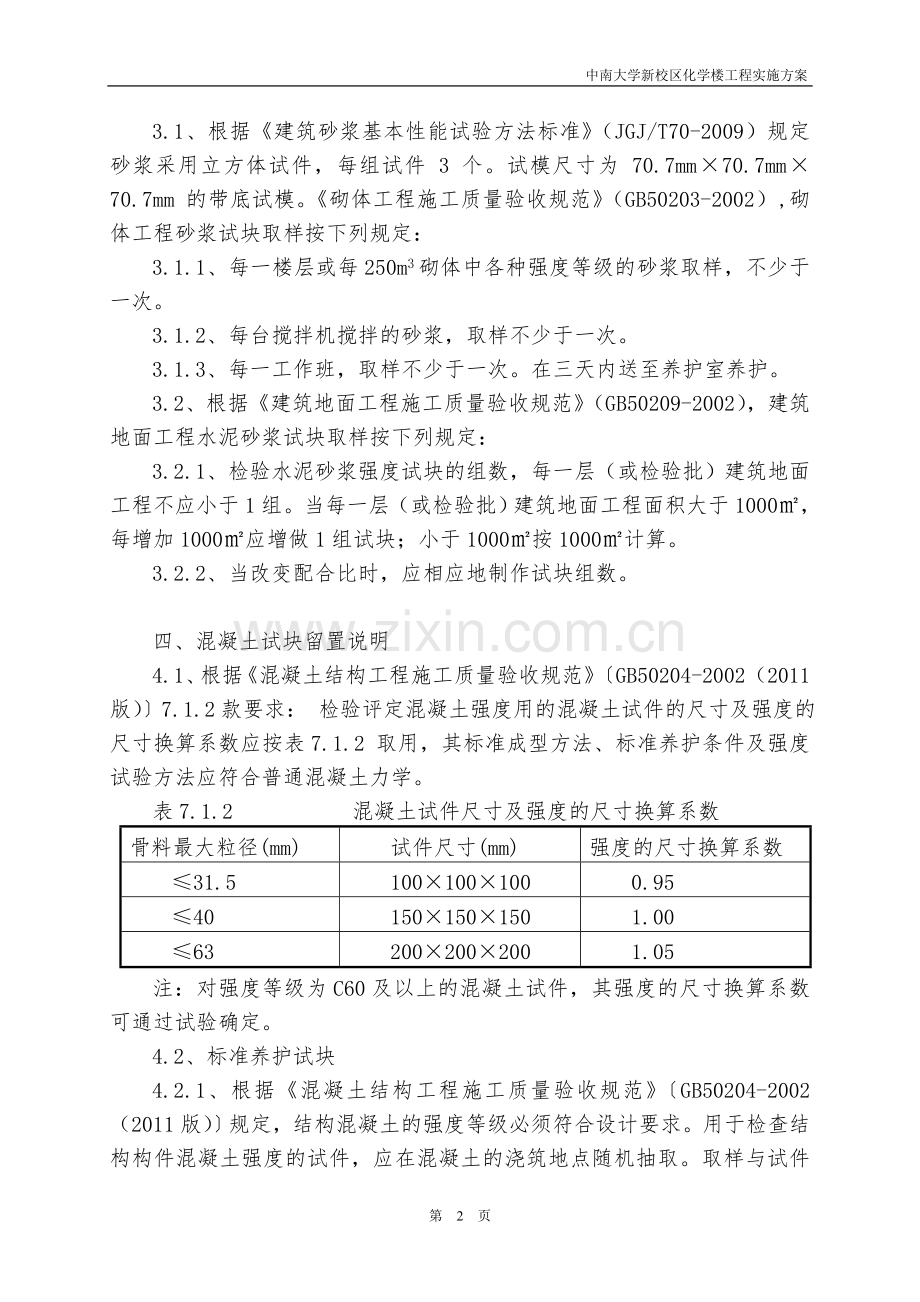

中南大学新校区化学楼工程实施方案混凝土、砂浆试块留置和送检方案一、工程概况由湖南方圆建筑工程设计有限公司设计，湖南己太项目管理有限公司负责监理工作，湖南沙坪建筑有限公司承建。现浇钢筋混凝土框架结构，长螺旋钻孔灌注桩基础。建筑面积：28905.1,其中，地下室建筑面积为3389.2，地上25515.9，建筑占地面积4640.9。建筑层数：地上6层、地下1层，建筑高度：23.85m。二、编制依据2.1、中南大学新校区化学楼工程设计图纸2.2、建筑工程质量检测工作手册2.3、规范、规程序号规范名称编号1混凝土结构工程施工质量验收规范GB50204-2002（2011版）2普通混凝土力学性能试验方法标准GB/T50081-20023砌体结构工程施工质量验收规范50203-20114锚杆喷射砼与支护技术规范GB50086-20015土层锚杆设计与施工规范CECS22896建筑砂浆基本性能试验方法标准JGJ/T70-20097混凝土强度检验评定标准GB/T50107-20108地下防水工程质量验收规范TGB5020820029建筑基地基础工程施工质量验收规范GB50202-200210建筑桩基技术规范JGJ94-200811建筑地面工程施工质量验收规范GB50209-200212普通混凝土长期性能和耐久性能试验方法BG/T50082-200913预拌混凝土GB/T14902200314三、砂浆试块留置说明：3.1、根据建筑砂浆基本性能试验方法标准（JGJ/T70-2009）规定砂浆采用立方体试件，每组试件 3 个。试模尺寸为 70.7mm70.7mm70.7mm 的带底试模。砌体工程施工质量验收规范（GB50203-2002）,砌体工程砂浆试块取样按下列规定：3.1.1、每一楼层或每250m3砌体中各种强度等级的砂浆取样，不少于一次。3.1.2、每台搅拌机搅拌的砂浆，取样不少于一次。3.1.3、每一工作班，取样不少于一次。在三天内送至养护室养护。3.2、根据建筑地面工程施工质量验收规范（GB50209-2002），建筑地面工程水泥砂浆试块取样按下列规定：3.2.1、检验水泥砂浆强度试块的组数，每一层（或检验批）建筑地面工程不应小于1组。当每一层（或检验批）建筑地面工程面积大于1000，每增加1000应增做1组试块；小于1000按1000计算。3.2.2、当改变配合比时，应相应地制作试块组数。四、混凝土试块留置说明4.1、根据混凝土结构工程施工质量验收规范GB50204-2002（2011版）7.1.2款要求： 检验评定混凝土强度用的混凝土试件的尺寸及强度的尺寸换算系数应按表7.1.2 取用，其标准成型方法、标准养护条件及强度试验方法应符合普通混凝土力学。表7.1.2 混凝土试件尺寸及强度的尺寸换算系数骨料最大粒径(mm)试件尺寸(mm)强度的尺寸换算系数31.51001001000.95401501501501.00632002002001.05注：对强度等级为C60及以上的混凝土试件，其强度的尺寸换算系数可通过试验确定。4.2、标准养护试块4.2.1、根据混凝土结构工程施工质量验收规范GB50204-2002（2011版）规定，结构混凝土的强度等级必须符合设计要求。用于检查结构构件混凝土强度的试件，应在混凝土的浇筑地点随机抽取。取样与试件留置应符合下列规定：4.2.1.1、 每拌制100盘且不超过100m3的同配合比的混凝土，取样不得少于一次；4.2.1.2、 每工作班拌制的同一配合比的混凝土不足100盘时，取样不得少于一次；4.2.1.3、 当一次连续浇筑超过1000m3时，同一配合比的混凝土每200m3，取样不得少于一次；4.2.1.4、 每一楼层、同一配合比的混凝土，取样不得少于一次；每一楼层中柱(剪力墙)、梁板混凝土应分别取样送检；且连续浇筑面积每500取样送检不得少于1组；4.2.1.5、每次取样应至少留置一组标准养护试件，同条件养护试件的留置组数应根据实际需要确定；4.2.1.6、试块达到终凝时间后拆除试模送至标准养护室养护。4.2.1.7、对有抗渗要求的混凝土结构，其混凝土试件应在浇筑地点随机取样。同一工程、同一配合比的混凝土，取样不应少于一次，留置组数可根据实际需要确定。4.2.1.8、本工程二次结构，南、中、北楼每两层各做一组标养试块。4.2.2、根据建筑基地基础工程施工质量验收规范GB50202-2002的规定： 4.2.2.1、浇注桩身混凝土，每浇注50m3混凝土必须送检1组；4.2.2.2、小于50m3的桩，每根桩必须送检1组；4.2.2.3、每次取样应至少留置一组标准养护试件，同条件养护试件的留置组数应根据实际需要确定。4.2.3、根据建筑桩基技术规范JGJ94-2008的规定： 4.2.3.1、检查成孔质量合格后，应尽快灌注混凝土。直径大于1m或单桩混凝土量超过25m3的桩，每根桩桩身混凝土应留有1组试件；直径不大于1m的桩或单桩混凝土量不超过25m3的桩，每个灌注台班不得少于1组；每组试件应留3件。4.2.4、根据地下防水工程质量验收规范)（TGB502082002）及现行有关标准。防水混凝土抗渗性能，应采用标准条件下养护混凝土抗渗试件的试验结果进行评定。试件应在浇筑地点制作。抗渗混凝土试块为顶175mm、底面185mm、高度150mm的圆台，6块一组。4.2.4.1、同一工程，连续浇筑同一配合比的混凝土，每500 m3送检1组抗渗试件(一组为6个抗渗试件)，且每项工程不得少于2组； 4.2.4.2、地下连续墙施工时，每五个单元槽段送检1组抗渗试件。4.2.4.3、试件成型后24h拆模。养护期不少于28d，不超过90d。4.2.5、预拌（商品）混凝土，除应在预拌拌混凝土厂内按规定留置试块外，（商品）混凝土运至施工现场，还应根据预拌混凝土（GB/T149022003）规定取样：4.2.5.1、用于交货检验的混凝土试样应在交货地点采取。交货检验的混凝土试样的采取应在混凝土运送到交货地点后按普通混凝土拌合物性能试验方法标准（GB/T500802002）规定在20min内完成，强度试件的制作应在40min内完成。4.2.5.2、交货检验的试样应随机从同一运输车中抽取，混凝土试样应在卸料量的1/43/4之间采取。4.2.5.3、每个试样量应满足混凝土质量检验项目所需用量1.5倍，且不宜少于0.02m3。4.2.5.4、用于交货检验的混凝土强度检验试样，其取样频率可按现场搅拌混凝土中26条进行。4.2.5.5、混凝土拌合物坍落度检验试样的取样频率应与混凝土强度检验的取样频率一致。4.2.5.6、对有抗渗要求的混凝土进行抗渗检验的试样，用于交货检验的取样频率应为同一工程、同一配合比的混凝土不得少于1次。留置组数可根据实际需要确定。4.2.5.7、对有抗冻要求的混凝土进行抗冻检验的试样，用于交货检验的取样频率应为同一工程、同一配合比的混凝土不得少于1次。留置组数可根据实际需要确定。4.2.5.8、预拌混凝土的含气量及其他特殊要求项目的取样检验频率应按合同规定进行。4.2.6、根据建筑地面工程施工质量验收规范（GB50209-2002），建筑地面工程水泥混凝土试块取样按下列规定：4.2.6.1、检验水泥混凝土强度试件的组数，每一层（或检验批）建筑地面工程不应小于1组。当每一层（或检验批）建筑地面工程面积大于1000时，每增加1000应增做1组试块；小于1000按1000计算。4.2.6.2、当改变配合比时，应相应地制作试件组数。4.2.7、根据锚杆喷射混凝土支护技术规范（GB50086-2001）质量检查规定：4.2.7.1、喷射混凝土必须做抗压强度试验；当设计有其它要求时，可曾做相应的性能试验。4.2.7.2、检查喷射混凝土坑压强度所需的试块应在工程施工中抽样制取。试块数量，每喷射50100m3混合料或混合料小于50m3的独立工程，不得少于一组，每组试块不得少于3个；材料或配合比变更时，应另作一组。4.2.7.3、检查喷射混凝土坑压强度的标准试块应在一定规格的喷射混凝土板件上切割制取。试块为边长100mm的立方体，在标准养护条件下养护28d，用标准试验方法测得的极限抗压强度，并乘以0.95的系数。喷射混凝土抗压强度标准试块可本规范附录F所列方法进行制作。模具尺寸为450mm350mm120mm（长宽高），其尺寸较小的一个边为敞开状。4.3、拆模及同条件试块留置：4.3.1、主体结构每层须有拆模及同条件试块，拆模强度检测达到设计强度要求，报监理后，方可拆模。4.3.2、取样员须每天做好测温工作，当日累计温度达到600时，须送至检测单位进行检测，最迟不超过60天，也不得低于14天。4.3.3、同条件：同条件自然养护试块的等效养护龄期及相应的试块强度表值，宜根据当地的气温和养护条件，等效养护龄期可取按日平均湿度逐日累计达到600时所对应的龄期，0及以下的龄期不计入；等效养护龄期不应小于14d，也不宜大于60d；试件置于500200的笼子内，放到该试件浇筑的部位。 五、标准试件养护5.1、试件制作后应在205温度环境下停置一昼夜(24h2h)，当气温较低时，可适当延长时间，但不应超过两昼夜，然后对试件进行编号并拆模。试件拆模后，应在标准养护条件下继续养护至28天，然后进行试压。5.2、标准养护的条件是：5.2.1、水泥混合砂浆应为：温度(203)，相对湿度(6080)%。5.2.2、水泥砂浆和微沫砂浆应为：温度(203)，相对湿度90%以上。5.2.3、养护期间，试件彼此间隔不少于10mm。5.3、当无标准养护条件时，可采用自然养护。5.3.1、水泥混合砂浆应在正温度、相对湿度为(6080)%的条件下(如养护箱中或不通风的室内)养护。5.3.2、水泥砂浆和微沫砂浆应在正温度并保持试块表面湿润的状态下(如湿砂堆中)养护。5.3.3、养护期间必须作好温度记录。在有争议时，以标准养护为准。六、相关说明6.1、本工程均采用商品混凝土。6.2、所有试块现场刻字，标明浇筑日期、部位、强度。6.3、严格遵循送检程序，即砂浆、混凝土试件的见证送样。混凝土试件必须由施工单位送样人会同建设单位（或委托监理单位）见证人（有见证人员证书）一起陪同送样。委托时，应认真填写好“委托单”上所要求的全部内容，如工程名称、使用部位、设计强度等级、捣制日期、配合比、坍落度等。下面为附送毕业论文致谢词范文！不需要的可以编辑删除！谢谢！毕业论文致谢词 我的毕业论文是在韦xx老师的精心指导和大力支持下完成的，他渊博的知识开阔的视野给了我深深的启迪，论文凝聚着他的血汗，他以严谨的治学态度和敬业精神深深的感染了我对我的工作学习产生了深渊的影响，在此我向他表示衷心的谢意 这三年来感谢广西工业职业技术学院汽车工程系的老师对我专业思维及专业技能的培养，他们在学业上的心细指导为我工作和继续学习打下了良好的基础，在这里我要像诸位老师深深的鞠上一躬!特别是我的班主任吴廷川老师，虽然他不是我的专业老师，但是在这三年来，在思想以及生活上给予我鼓舞与关怀让我走出了很多失落的时候，“明师之恩，诚为过于天地，重于父母”，对吴老师的感激之情我无法用语言来表达，在此向吴老师致以最崇高的敬意和最真诚的谢意! 感谢这三年来我的朋友以及汽修0932班的四十多位同学对我的学习，生活和工作的支持和关心。三年来我们真心相待，和睦共处，不是兄弟胜是兄弟!正是一路上有你们我的求学生涯才不会感到孤独，马上就要各奔前程了，希望（，请保留此标记。）你们有好的前途，失败不要灰心，你的背后还有汽修0932班这个大家庭! 最后我要感谢我的父母，你们生我养我，纵有三世也无法回报你们，要离开你们出去工作了，我在心里默默的祝福你们平安健康，我不会让你们失望的，会好好工作回报社会的。 致谢词2 在本次论文设计过程中，感谢我的学校，给了我学习的机会，在学习中，老师从选题指导、论文框架到细节修改，都给予了细致的指导，提出了很多宝贵的意见与建议，老师以其严谨求实的治学态度、高度的敬业精神、兢兢业业、孜孜以求的工作作风和大胆创新的进取精神对我产生重要影响。他渊博的知识、开阔的视野和敏锐的思维给了我深深的启迪。这篇论文是在老师的精心指导和大力支持下才完成的 感谢所有授我以业的老师，没有这些年知识的积淀，我没有这么大的动力和信心完成这篇论文。感恩之余，诚恳地请各位老师对我的论文多加批评指正，使我及时完善论文的不足之处。 谨以此致谢最后，我要向百忙之中抽时间对本文进行审阅的各位老师表示衷心的感谢。开学自我介绍范文：首先，我想说“荣幸”，因为茫茫人海由不相识到相识实在是人生一大幸事，更希望能在三年的学习生活中能够与大家成为好同学，好朋友。其次我要说“幸运”，因为在短暂的私下接触我感觉我们班的同学都很优秀，值得我学习的地方很多，我相信我们班一定将是团结、向上、努力请保留此标记。）的班集体。最后我要说“加油”衷心地祝愿我们班的同学也包括我在内通过三年的努力学习最后都能够考入我们自己理想中的大学，为老师争光、为家长争光，更是为了我们自己未来美好生活和个人价值，加油。哦，对了，我的名字叫“*”，希望大家能记住我，因为被别人记住是一件幸福的事！）查看更多与本文高中生开学自我介绍相关的文章。精品word文档可以编辑（本页是封面）【最新资料 Word版 可自由编辑！】 精品word文档可以编辑（本页是封面）【最新资料 Word版 可自由编辑！】 第 11 页
