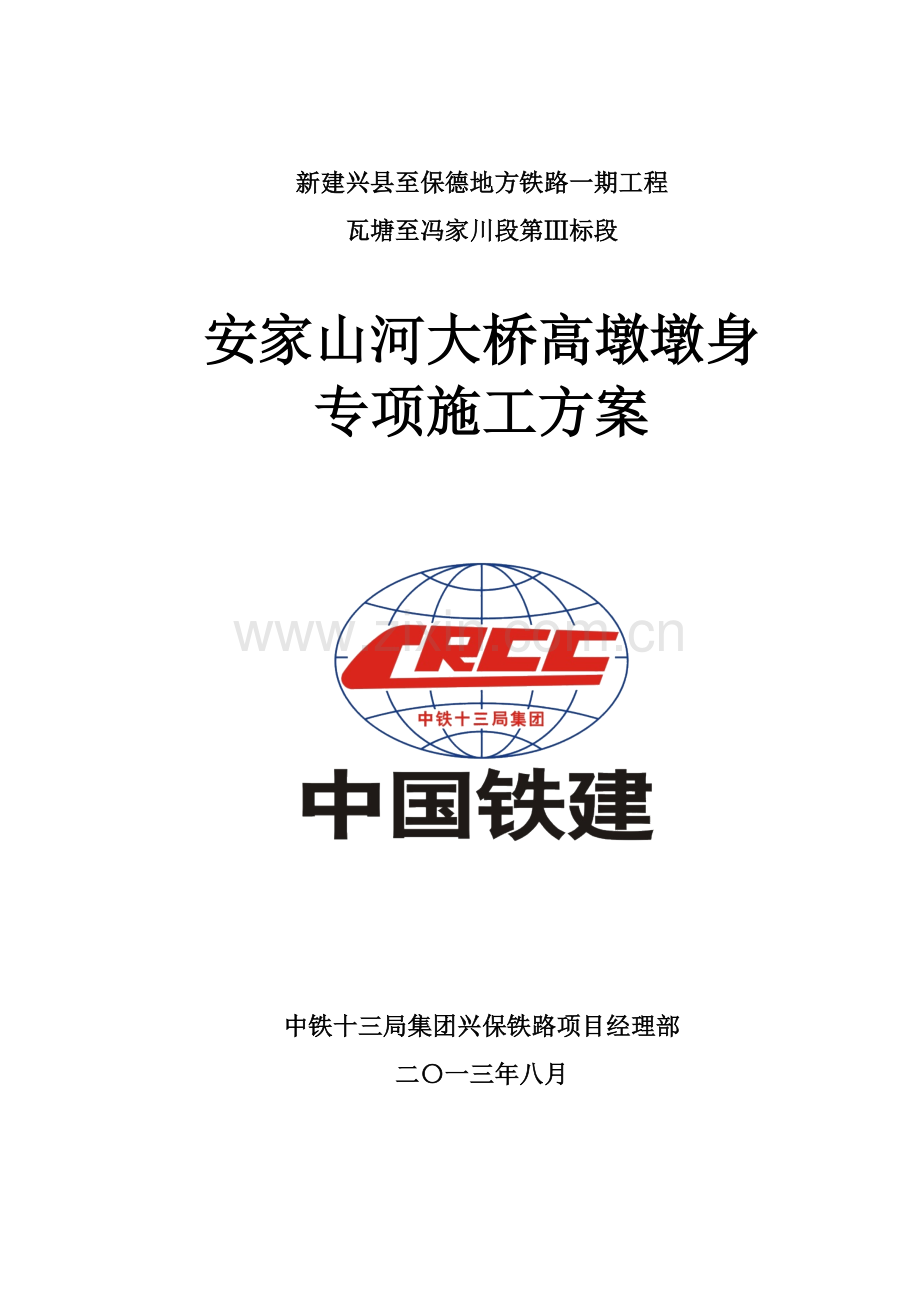

新建兴县至保德地方铁路一期工程瓦塘至冯家川段第Ⅲ标段 安家山河大桥高墩墩身专项施工方案

新建兴县至保德地方铁路一期工程
瓦塘至冯家川段第Ⅲ标段

安家山河大桥高墩墩身
专项施工方案

中铁十三局集团兴保铁路项目经理部
二〇一三年八月

35

目 录
1、编制依据及范围 1
1.1编制依据 1
1.2编制范围 1
2、工程概况 1
2.1工程概述 1
2.2主要技术条件 1
2.3墩身概况及工程量 2
3、总体施工安排 2
3.1组织机构及工期安排 2
3.2总体方案 3
3.3施工队伍任务安排及人员配备 3
3.3.1施工队伍安排及任务划分 3
3.3.2劳动力组织 4
3.3.3劳动力配备计划 4
3.3.4机械配备 4
4、高墩施工方案 5
4.1施工程序和工艺流程 5
4.2施工准备 5
4.3配合比设计 5
4.3.1材料选择 5
4.3.2配合比设计 6
4.4翻模模板设计及构造 7
4.5墩身实体墩及倒角施工 9
4.5.1搭设施工脚手架 9
4.5.2吊主筋 9
4.5.3模板安装 9
4.5.4模板的维护 10
4.6空心段墩身施工 11
4.7钢筋加工安装 11
4.8托架预埋及安装 12
4.9混凝土浇筑及养护 13
4.9.1浇注施工机具安排 13
4.9.2浇筑前的各项检查 14
4.9.3砼配合比方案 14
4.9.4砼浇筑 14
4.9.5振捣作业 14
4.9.6砼的养护 15
5、墩身施工测量控制 15
5.1墩身测量放样的主要方法 15
5.2钢筋放样 15
5.3墩身空间位置的控制及模板放样 16
5.4墩身施工测量的主要技术要求 16
6、墩身模板验算 17
6.1施工概况 17
6.2模板概况 17
6.3结构验算 17
6.3.1模板侧压力计算 17
6.3.2强度及挠度验算 18
6.3.3对拉杆抗拉强度验算： 20
7、塔吊及电梯设置 20
8、雨季施工措施 21
8.1雨季施工措施 22
8.2雨季人员保护措施 22
8.3雨季质量保证措施 22
9、防风措施 23
10、质量保证措施 24
10.1质量管理组织机构及保证体系 24
10.1.1质量管理组织机构 24
10.1.2质量保证体系 24
10.2质量管理制度 26
10.3质检人员保证措施 27
11、安全目标、安全保障体系及保证措施 28
11.1安全目标 28
11.2安全保障体系 28
11.3安全生产费用投入 30
11.4制度保证 30
11.5机械安全保证措施 31
11.6塔吊安装及拆除安全保证措施 31
11.7高空作业安全保证措施 34

安家山河大桥高墩墩身专项施工方案
1、编制依据及范围
1.1编制依据
(1)《铁路桥涵设计基本规范》（TB10002.1-2005）。
(2)现场施工调查、踏勘、咨询资料。
(3)设计资料。
(4)《客货共线铁路桥涵工程施工技术指南》TZ203-2008。
《铁路桥涵工程施工质量验收标准》TB10415-2003/J286-2004。
《铁路混凝土工程施工质量验收标准》TB10424-2010。
《铁路混凝土工程施工技术指南》铁建设【2010】241号。
《路桥施工计算手册》人民交通出版社。
(5)本承包人对工程现场的施工调查所收集的信息与资料。
(6)本承包人拥有的施工设备与类似工程施工经验。
1.2编制范围
编制范围为新建铁路兴县至保德地方铁路一期工程控制性工程安家山河大桥墩台身施工。
2、工程概况
2.1工程概述
安家山河大桥为新建兴保铁路控制性工程，位于山西省忻州市保德县吕梁山山脉山区。桥梁起讫里程为DK15+909.7～DK16＋350.3，全长440.6m，桥跨结构形式为4孔32m简支梁+1联（80+130+80）刚构连续梁，位于直线及1‰坡道上。简支梁部分为两个双线桥，四线均采用单线架梁，共用整体基础；桥梁兴方台采用双线T台，简支梁桥墩采用双线圆端形实体墩和空心墩，刚构连续梁4号墩采用圆端型空心墩、5号墩采用矩形空心墩、6号墩采用双臂实体墩，保方台采用矩形台。
2.2主要技术条件
(1)线路级别：四线，位于1‰的坡道及直线上。
(2)轨道标准：铺设无缝线路，钢轨50kg/m。
(3)轨道类型及轨道高度：本桥采用有砟轨道，直线上轨底至梁顶0.7m。
(4)设计荷载：中-活载（2005）之ZH活载，Z=1.2。
2.3墩身概况及工程量
本桥墩台身8个，30m～50m以上桥墩2个，50m～100m以上2个，5#墩最大墩高达到85m；墩台设计混凝土21511.6m³，钢筋1353.8t；混凝土强度在环境作用等级L1、Y1下为C40，环境等级T1下为C35。
表1 安家山河大桥墩身高度一览表
墩台号
中心里程
墩台高（m）
（含顶帽托盘）
类型
0#台
DK15+917.40
10.24
桥台
1#墩
DK15+950.15
16.50
实体墩
2#墩
DK15+982.85
14.50
实体墩
3#墩
DK16+015.55
35.00
空心墩
4#墩
DK16+048.25
55.70
空心墩
5#墩
DK16+129.25
85.00
空心墩
6#墩
DK16+259.25
32.00
实体墩
7#台
DK16+340.30
13.04
桥台
3、总体施工安排
3.1组织机构及工期安排
为了能优质、高效完成本工程，本着精干、专业、高效的原则，项目部成立墩台施工管理小组，由孟凡伟担任组长。各岗位及作业队管理人员均由责任心强、经验丰富、技术精湛的专业人才担任，项目部计划投入管理人员安排如下表所示：
表2 主要管理人员配置表
姓 名
职务
主要职责
孟凡伟
分部负责人
现场生产负责
张万启
技术负责人
技术指导
梁朋刚
测量负责人
模板校合及变形监测
张守军
物设负责人
材料供应
王文龙
调 度
机械设备调配
施明金
安全负责人
质量、安全监督
表3 墩台身施工安排
墩台号
中心里程
墩台身
施工工艺
开始时间
完成时间
0#台
DK15+917.40
2014.6.22
2014.7.23
整体模板施工
1#墩
DK15+950.15
2014.6.2
2014.6.17
整体模板施工
2#墩
DK15+982.85
2014.4.22
2014.5.7
整体模板施工
3#墩
DK16+015.55
2014.4.22
2014.5.22
翻模施工
4#墩
DK16+048.25
2014.4.1
2014.6.1
翻模施工
5#墩
DK16+129.25
2013.7.21
2013.10.5
翻模施工
6#墩
DK16+259.25
2013.9.24
2013.10.20
翻模施工
7#台
DK16+340.30
2014.4.1
2013.5.10
整体模板施工
表4 每循环施工时间
分项工程
施工时间（天）
备注
钢筋安装
2

模板安装
1

混凝土浇筑
1

3.2总体方案
墩身主要采用翻模施工，3#、4#、6#实心墩及5#矩形空心墩采用翻模施工，0#桥台、1#、2#、7#桥台采用整套模板施工。根据该桥计划工期，整套模板加工2套；翻转模板共加工3套，每套模板共加工4层，每层2m，共8m。施工时，每次浇注3节模板的高度，即每次翻3层模板，浇筑6m高砼。钢筋在钢筋加工厂进行加工，运送至现场安装。根据设计图纸，按每段浇筑高度进行钢筋下料，钢筋连接采用套筒连接，每段墩身钢筋四角都需设定位钢筋，以保证墩身钢筋位置的准确性。
混凝土在搅拌站集中拌制，确保混凝土出机温度不低于10℃，10台砼运输车运输，墩低处采用2台（1台备用）汽车泵泵送入模，墩高处采用输送泵泵送入模。施工时采用分层连续浇筑工艺,最大分层厚度不超过50cm，插入式振捣器振捣。
3.3施工队伍任务安排及人员配备
3.3.1施工队伍安排及任务划分

表5施工队伍安排及任务划分
队伍名称
人数
任务划分
桥涵架子队六工班
100
负责安家山河大桥0#台-5#墩台身施工
桥涵架子队七工班
60
负责安家山河大桥6#-7#墩台身施工
指挥部现场管理人员
20

3.3.2劳动力组织
架子队按照"管理有效，监控有力，运作高效"的原则组建。架子队设置专职队长、技术负责人，配置技术、质量、安全、试验、材料、领工员、工班长等架子队主要组成人员。明确各岗位职责，落实责任。架子队具有相应的作业技能，并经过岗位培训合格后持证上岗。
施工现场所有劳务作业人员纳入架子队统一集中管理，由架子队按照施工组织安排统筹劳务作业任务。班组作业人员在领工员和工班长的带领下进行作业，确保每个工序和作业面有领工员、技术员、安全员跟班作业。
3.3.3劳动力配备计划
根据本桥总体施工部署和工程进度安排，为保证墩身施工进度，计划墩身施工上场劳动力人数为120人，高峰期上场人数160人。
3.3.4机械配备
按照机械化作业、工厂化生产的原则组织施工。主要施工机械设备的配备，重点选择能够适应承台实际施工要求的专项设备，确保工程项目施工能力和质量要求。
配备原则：选型适配，功能适用，能力富余，强调系统的先进性，实际施工快速性，满足快速、优质、安全、经济和均衡生产的要求。
表6墩身施工主要机械设备
序号
名称
单位
数量
型号
1
混凝土输送泵
台
2
HB56B
2
吊车
台
6
25T
3
插入式振捣棒
根
20
ZX50
4
照明灯具
个
18

5
升降电梯
台
1

6
塔吊
台
3
QT280(5610)
7
发电机
台
2
300KVA
8
混凝土运输车
台
6
北奔8m3
4、高墩施工方案
4.1施工程序和工艺流程
施工程序：施工准备-测量放线-绑扎钢筋、安装模板、浇筑实体段与倒角混凝土-组装翻模-绑扎钢筋-安装空心墩内、外模板-浇筑混凝土-提升工作平台-模板翻升-施工至墩顶-拆除平台。
4.2施工准备
（1）组织工程技术管理人员学习施工规范、新的验收评定标准，熟悉施工图纸，编制详细的施工技术交底。
（2）墩身混凝土施工前，上报专项施工方案，经监理、业主单位审查合格后，严格按照方案内容指导施工。
（3）按图纸清点模板各零部件的规格数量是否符合图纸设计要求。
（4）混凝土拌合、运输、泵送、振捣机具应备足且性能良好。
（5）有备用发电机，保证施工用电不中断。
（6）测设桥墩中心点，放墩身底部尺寸大样，按桥墩设计坡率与翻模节高计算收坡表，调整基顶标高。
（7）各种预埋件和预留孔模具应按桥墩设计与施工要求提前加工，预埋件应挂牌存放，牌上标明安装顺序、部位与数量，以方便使用。
（8）给水设备、高墩养生的设备等要提前准备。
（9） 做好预防天气变化的覆盖材料(塑料布、雨衣)及排水措施。
4.3配合比设计
4.3.1材料选择
（1）水泥：采用普通硅酸盐水泥42.5，因普通硅酸盐水泥性能较适应大体积混凝土施工，再通过掺加适宜的外加剂改善混凝土的性能。
（2）粗骨料：采用碎石，含泥量不大于1%。选用粒径较大，级配良好的粗骨料配制的混凝土，和易性较好，抗压强度较高，可减少用水量及水泥用量，从而使水泥水化热减少，降低混凝土芯部温度。
（3）细骨料：采用级配良好的中砂，平均粒径大于0.5㎜，含泥量不大于2.5%，其细度模数大于2.3。
（4）粉煤灰：考虑混凝土的浇筑方式为泵送，为了改善混凝土的和易性，掺加适量的粉煤灰，粉煤灰掺量及粉煤灰取代普通硅酸盐水泥严格按规范控制。
施工准备
测量放线
绑扎钢筋

安装模板

浇筑实体段与倒角砼

砼养护

绑扎钢筋

组装翻模

安装空心墩内、外模板

砼养护
浇筑砼

提升工作平台

拆除平台
模板翻升
施工至墩顶

图1墩身施工工艺流程图
（5）外加剂：选用缓凝型的高效减水剂，当配合比设计中掺加防冻剂时，其试配强度较设计强度提高一个等级。禁止掺用氯盐类防冻剂，以防止氯盐锈蚀钢筋。所有的外加剂，其技术指标必须符合相应的质量标准，应具有产品合格证。对已进场外加剂性能有疑问时，须补做试验，确认合格后方可使用。
4.3.2配合比设计
墩身大体积混凝土配合比设计，除应符合设计强度等级、耐久性、稳定性等要求外，尚应符合大体积混凝土施工工艺特征的要求，并应符合合理使用材料、降低混凝土绝热温升值的原则。同时，必须符合下列规定：
（1）采用混凝土60d或90d强度作为指标时，应将其作为混凝土配合比的设计依据。
（2）所配制的混凝土拌合物，到浇筑工作面的坍落度不宜大于160mm。
（3）拌和水用量不宜大于170kg/m³。
（4）水胶比不宜大于0.55。
（5）砂率宜为38～42%。
（6）拌合物泌水量宜小于10L/m³。
4.4翻模模板设计及构造
每套模板均有相应的模板设计及施工组装图，明确标明模板标准节及非标准节的安装位置及组装工艺。
（1）根据5#、6#墩身的结构特点，模板用大块组合模板拼成，因墩身较高，综合考虑了节段施工时间、机具长度及钢筋配料和减少砼施工缝的数量的目的，共加工4层模板，每层2m，总共8m。施工时，每次浇注3节模板的高度，即每次翻3层模板，浇筑6m高砼。
（2）墩身对拉杆选用精轧螺纹钢，模板采用面板为6mm的钢板、边框采用14mm的钢板，中间竖筋为[10#，背楞为[12#，横向最大间距为350mm，背楞间距为1000mm。
（3）3#、4#墩坡比外部55：1、内部80：1采用对拉杆对拉，内外使用操作平台。
（4） 对于最下面实体段及两边部分，因墩柱混凝土尺寸太大（16.8m）,无法穿对拉杆，采用对拉杆与内部钢筋焊接来固定外模。
（5）因墩柱的尺寸太大（16.8m×9m），模板由几块模板拼装而成，防止出现折线，模板之间采用小背楞连接的方式，使外模围带成一个整体，也可以防止胀模。
（6）对于两端是圆弧的墩柱，中间平面模板采用面板为5mm的钢板、边框采用14mm的钢板，中间竖筋为[10#，背楞为[12#，横向间距为350mm，背楞间距为1000mm，弧模采用面板为6mm的钢板、边框采用14mm的钢板，中间竖筋为[8#，并用可调杆来调节弧模半径，共加工2m高3节，其余加工调节块模板来达到墩柱高度。模板安装时最下面平模适当调高，两面弧模下部有下落现象，因弧模可调，弧模两边可调模是按长方形(节省模板，考虑通用)考虑，在施工中可做适当调整。
（7）薄壁空心墩身采用内外两套模板，外模采用整体钢模板，内模采用定型钢模板。由于墩身高，模板倒用次数多，钢外模面板使用6mm厚钢板制作，模板设有[16槽钢竖肋及[12槽钢后架，竖肋和后架皆组焊而成，后架为施工提供较为宽阔的操作平台,同时多层后架通过螺栓连接后组成空间桁架，保证了翻模模板的空间刚度，能有效的减少模板对拉杆的使用，提高墩身混凝土的外观质量。

图2翻模模板设计图
（8）本工程模板方案中需要对浇注状态下面板、横肋与竖肋、法兰等的强度和刚度进行验算，对拉筋的强度进行验算，一般要求拉筋的安全系数不小于2倍，以防止局部破坏而引起整体破坏。对安立状态下模板的抗风性能及稳定性进行验算，必要时采取特殊措施。考虑到高墩超过实心段时均为空心墩，内外均有一定的坡比，混凝土壁厚发生变化，为了操作方便可以采用精扎螺纹钢拉筋，这种拉筋具有强度高、刚度大、丝口不易损坏、全杆丝无须随壁厚变化而调整拉筋长度等优点。
4.5墩身实体墩及倒角施工
4.5.1搭设施工脚手架
采用Φ48×3.5mm双排钢管脚手架搭设，在钢筋连接和模板连接处满铺脚手板，作为施工平台。四个面均需搭设剪刀撑，沿脚手架纵向两端和转角处起，每隔10m左右设一组。
4.5.2吊主筋
墩身竖向主筋采用吊机吊入支架内，并用定位钢筋或钢管定位，固定于脚手架最上层钢管上，调整好各主筋位置及斜度，然后进行主筋的套筒及横向水平钢筋的绑扎。
4.5.3模板安装
（1）安装模前要求
a、模板安装之前应将旧混凝土顶面冲洗干净，旧混凝土与新混凝土接触面应做凿毛处理，清除表面水泥浆，露出新鲜的混凝土。模板边混凝土与模板顶面平齐，以保证混凝土施工缝线形美观。新旧混凝土结合面凿毛处理用钢丝刷刷洗或凿毛，用水洗刷时混凝土强度须达到0.5MPa， 凿毛时混凝土强度须达到2.5 MPa。在浇筑新混凝土前用水湿润旧混凝土面。
b、模板安装之前，在承台的模板边缘打一层砂浆防止浇筑混凝土时露浆。
c、立模板时以测量班在承台上放样的墩轴线为模板轴线进行安装。
（2）模板处理
a、进场验收合格后的模板要经过处理才能进行安装。
b、钢模板处理要经过如下工序：
①清洗；②打磨；③灰浆抹面；④打磨刨光；⑤干燥；⑥均匀涂刷脱模剂；⑦晾干；⑧经过3小时后重新涂刷；⑨保养看护。
已经使用过的模板重复利用要经过如下工序：
①清洗； ②干燥；③除锈；④均匀涂刷脱模剂；⑤晾干；⑥经过3小时后重新涂
刷。模板在安装之前严格进行除锈处理，包括承台与墩身连接钢筋也要进行除锈。
c、模板的安装及拆除
模板安放配合施工方案分四阶段完成，分别为下部实心部分、实心部分顶至托盘底、托盘及垫石。大块组合钢模板在施工点现场吊装。吊装前应确定安装顺序，自下而上逐节安装，每节模板安装后都应认真检查，合格后，方可继续安装下一节。模板拼缝用双面胶填塞，不得有缺漏现象，模板之间使用螺栓连接，两面采用对拉钢筋加固，对拉钢筋每侧螺帽至少使用2个。
模板安装时，严格控制板与板之间的错台不得大于1mm。超过1mm时，立即调节，如无法调节时采用打磨的方式消除。槽钢两端（对拉钢筋边）加焊2块钢板（厚14mm）补强，更换对拉钢筋时不得擅自加工。模板安装完毕，混凝土灌注前，要对对拉钢筋专人检查，记录。发现问题及时处理。针对技术交底，按照交底尺寸，在安装过程要随时检查、校正。对于模板上的预留孔尺寸要按照交底尺寸进行检查，发现问题要及时通知技术人员确认。
模板安装好后，检查轴线、高程符合设计要求，检验模板垂直度是否符合要求，模板接缝是否平整紧密，保证模板在灌筑混凝土过程受力后不变形、不移位。模板内干净无杂物，拼合平整严密。外模板应在混凝土抗压强度达到2.5MPa、保证其表面及棱角不致因拆模而损坏时方可拆除。内模板应在混凝土强度达到15Mpa、保证其表面不发生塌陷和裂缝现象时，方可拆除。拆除外模时，人工配合吊机分块吊起拆除，内模的拆除方法与外模相同。
4.5.4模板的维护
灌注过程要安排专人负责观察、记录模板的情况，随时检查对拉钢筋松紧程度，使对拉钢筋受力均匀。混凝土振捣过程尤为重要，注意在振捣时不能触碰到对拉钢筋、模板，以免使对拉钢筋震动，使螺帽松脱。
模板外侧的槽钢，在对拉钢筋两侧加焊两块钢板，增强槽钢强度。钢筋绑扎高度达到4米，开始安装外侧模板。安装模板前，按照承台顶面标出的墩身边线做10cm厚的砂浆带，四角垫上钢板，精确调平后立第一节模板。第一节模板安装好并测量准确后，才能立第二节模板，并固定好，测量，调整。对拉钢筋及螺帽每次使用前应进行检查。检查对拉钢筋及螺帽是否滑丝，对拉钢筋是否有截面削弱，如发现有上述问题立即更换对拉钢筋及螺帽。
4.6空心段墩身施工
空心墩内、外部施工脚手架采用钢管支架，搭设高度应比施工段墩高高出1～2m，支架的搭设主要是给钢筋工及模板工提供一个作业平台，工作平台四周设置不少于1.5m高安全护栏，支架的搭设要牢固，四周设置拉风绳，以减少风力吹动的影响。空心墩内部施工时在墩内部架设钢管，用于模板的支撑，同时采用拉筋对模板进行了加固。
具体施工步骤为：
（1）空心段第一节：搭设脚手架，拉上剪刀撑和缆风绳。然后，利用吊机将钢筋吊入支架内，与下层钢筋一一对应连接。立墩身外模及内模，浇筑墩身混凝土。墩身下实体段顶部应设置排水坡，在墩身实体段与倒角处低点设置1个Ø100的PVC管，将墩身内积水排出。
（2）空心段第二节及以上：将利用墩身内部模板平台，进行施工。利用塔吊将钢筋吊入提升平台内，与下层钢筋一一对应连接。安装墩身模板利用塔吊施工。空心段范围设有通风孔，上下交错布置，预埋Ø100PVC管。墩内设有检查梯，采用预埋半围形U型螺栓的方法进行设置。
模板保护层采用墩身混凝土同配比混凝土垫块，空心墩设置对拉螺栓，中间设置水平支撑钢筋，为了操作方便可以采用精扎螺纹钢拉筋，这种拉筋具有强度高、刚度大、丝口不易损坏、全杆丝无须随壁厚变化而调整拉筋长度等优点，同时对精扎螺纹拉杆定期进行强度检查，及时对受损的拉杆进行更换，以保证空心墩混凝土的厚度满足设计要求，以保证定位准确。
（3）砼达到拆模强度后（须第4节段混凝土抗压强度达到3Mpa，且第1节段混凝土抗压强度达到10Mpa）拆除第1节段模板同时拆除第2节模板的最下层拉杆，此时荷载由已硬化的墩身混凝土传至墩底。待第1节段模板作调整和打磨后后利用塔吊、手拉葫芦及内部模板拆装提升平台将其翻升至第四层，依此循环向上形成拆模、翻升立模、模板组拼、钢筋套筒连接、绑扎、灌筑混凝土、养生和测量定位、标高测量的不间断作业，直至达到设计高度。
4.7钢筋加工安装
墩身在承台施工完成后，即按照设计图纸对墩身的位置按复核的坐标控制点进行测量放样，由测量班进行两次测量定位，再由现场技术人员配合测量人员进行再次复核，准确无误后进行墩身的钢筋、模板安装。墩身钢筋在钢筋加工场加工成型，运输现场进行安装。加工成型的钢筋用塔吊吊放就位，连接采用套管连接，采用绑扎将主筋与箍筋焊牢，钢筋四周用钢管焊接支撑整体固定，以加强钢筋骨架的整体稳定性和安装精度。
直螺纹套筒连接中钢筋丝头加工严格按规范要求进行施工；滚丝前，对钢筋端头进行加工，并对直螺纹套筒连接进行扭矩检验；严格要求丝头加工长度要大于1/2套筒长度，并且连接后，外露的有效螺纹不超过2倍的螺距。
为了便于绑扎高处薄壁墩身的钢筋，用塔吊把钢筋放在墩身内部的模板提升平台上，作为存放钢筋的平台，钢筋在加工前，首先将钢筋表面油渍、漆皮、鳞锈等清除干净，对弯曲变形的钢筋进行调直。依据图纸设计进行下料，弯制加工，并按图纸钢筋编号对钢筋分类编号存放。在钢筋的绑扎中，钢筋的交叉点应用铁丝绑扎结实，必要时可用点焊焊牢，部分纵横水平钢筋可预放在绑扎位置，留出下人振捣砼的空间，边浇注砼边定位绑扎，为保证保护层厚度，在钢筋与模板间设置混凝土垫块。
4.8托架预埋及安装
型钢三角形托架设在0＃块底板下墩柱0.50m～5.5m位置，沿墩身两侧左右对称布置，横桥向每侧设7榀托架,共计14榀。托架水平杆、斜撑均由2根［32b槽钢焊接而成。水平杆通过销轴与预埋在墩身的上锚座销连接。锚座采用20mm钢板加工而成，钢板尺寸1145*320*20mm，一个锚座两块，钢板预留锚孔，采用20mm圆钢穿过锚孔并于墩身钢筋焊接在一起，在浇筑墩身混凝土时预埋在墩身混凝土中。 斜撑一端与预埋在墩身的下锚座销连接，一端与水平杆直接焊接成刚性，并在水平杆和斜撑之间加设一道由两根［32b槽钢和一道由两根［20槽钢焊接组成的箱型竖杆，增大整体刚度。水平杆、斜撑和竖撑通过缀板将型钢连成整体。为保证托架的整体稳定，在托架斜撑和水平杆设置两横联将3榀托架连接，横联采用［20槽钢制作。
三角架托架上设间距为1.0m的I32b工字钢作为横向分配梁，在横梁上设置8根纵梁，纵梁采用I32b工字钢，布置在横梁外侧，每侧四根。每片分配梁上与底模架接触点设置卸落钢块，卸落块用20号槽钢组合而成，分配梁上铺设模板形成整体施工平台。
三角架安装完毕后测量三角架高程，根据测得的高程反算距箱梁底板高差，然后按尺寸制作卸落钢块，卸落块安装到位后，在卸落块上安放分配梁，在分配梁上安装底模，完成0#段托架施工平台的安装。
托架的安装采用地面分片拼组、分片吊装的方法安装。
首先在支立墩身模板时将牛腿和连接型钢等埋入模板，并用与设计尺寸相同的杆件将其联接为一整体，以保证其位置、标高的准确，减小安装误差。拆除墩身模板后将其吊于墩侧与预埋件联接在一起，同时联接横向杆系，最后安装纵、横分布梁及底模桁架。

图3 0#块托架示意图
4.9混凝土浇筑及养护
4.9.1浇注施工机具安排
（1）施工机械及布置∶选用2台（1台备用）汽车泵进行浇筑，并安排专人负责指挥车辆进出。
（2）混凝土运输∶考虑拌合站设计生产能力为120m³/小时，实际生产能力60m³/小时。同时，拌合站位于后冯家川大桥左侧，距离安家山河大桥约2Km，混凝土运输车一次运输时间（拌料、运输、放料、返回）约5分钟，共需配备10m³/h罐车6辆。
（3）砼振动棒：振动棒共计20台，5台备用，另外备用2台300KVA发电机。
（4）施工人员安排
a、混凝土振捣人员
一台振动器安排1名振动手，共需20名振动手。考虑混凝土浇筑时间较长，2个作业工班共轮换。共需混凝土振捣工40名。
b、放下料及安拆泵管人员：
由泵车操作人员进行操作，必须配备足够人员以便轮换，总人数不少于6人。
c、现场配备混凝土车辆指挥3人，轮换指挥。
d、抹面4人，电工2人。
4.9.2浇筑前的各项检查
（1）检查模板尺寸是否符合计设及技术规范要求，检查模板安装是否牢固。
（2）检查钢筋是否按设计图规定的截面位置布置，并确保在砼浇筑过程中不变形。
（3）检查模板是否均匀刷涂脱模剂，如模内掉落有钢筋头、焊渣等异物或积水，用高压风吹扫干净。
（4）检查各种预埋件是否按图纸要求预埋准确。
4.9.3砼配合比方案
为保证砼有良好的可泵性，对砼原材料、配合比等都有严格的规定，严格按高性能混凝土的各项指标对原材料进行控制。对骨料的最大粒径级配、砂率、最低水泥用量都做了一定的限制，为保证砼和易性掺砼外加剂，砼掺高效缓凝减水剂改善砼的初凝、终凝时间，以满足墩身混凝土施工以及适合砼的泵送要求。
4.9.4砼浇筑
在浇筑墩身时注意预埋各种预埋件，墩低处采用汽车泵泵送入模，墩高处采用输送泵泵送入模。施工时采用分层连续浇筑工艺,最大分层厚度不超过50cm，插入式振捣器振捣。
施工过程中严格控制混凝土的坍落度，满足泵送要求的前提下，坍落度宜控制在规定的最小数值，确保在振捣过程中不出现泌水现象,同时，应在下层混凝土初凝或能重塑前浇筑完上层混凝土。
在混凝土浇筑完成后，待强度达到中凝后将对新鲜混凝土表面进行凿毛，将浮浆凿掉，石子露出二分之一，在新混凝土浇筑时，新旧混凝土要满足要求，确保施工缝的处理符合要求。
4.9.5振捣作业
本墩身砼浇筑配备数量足够的插入式振捣器，使其振动能力大于砼浇筑能力。砼浇筑时，由工班长统一指挥振动，配4～6名熟练振捣工。
振捣作业中应注意的事项：
混凝土浇筑时分层厚度不大于振动棒作用长度的1.25倍，振动器捣固砼的层厚，对于泵送砼采用30～40cm为宜；使用插入式振动棒振动时，水平移动间距不得超过振动棒作用半径的1.5倍，考虑到振动器的有效半径，其间距以不超过50cm为宜，与侧模保持50mm～100mm的距离；插入式振动棒的振动深度，一般不应超过振动棒长的2/3～3/4，分层浇筑时，应插入下层混凝土50mm～100mm，使上下层混凝土结合牢固。
混凝土振捣时遵循快插慢拔的原则，以混凝土表面不再有沉落且无气泡上冒为准，严防出现蜂窝麻面现象。插入时宜稍快，提出时略慢并边提边振，以免在混凝土中留有空洞。
混凝土振捣时采用平行式或梅花式，但是不得漏振、欠振、过振；混凝土浇筑后，应立即进行振捣，振捣时间要合适，一般可控制在25s～40s为宜；振动器不能直接触到布置在模板内的钢筋上；现场有备用振动器，万一出现故障，可以迅速更换。
如出现以下情况之一时，表明混凝土已振捣完成：
a、混凝土表面停止沉落，或沉落不显著；
b、振捣不再出现显著气泡，或振动器周围无气泡冒出；
c、混凝土表面呈现平坦、浮浆；
d、混凝土已将模板边角部位填满充实。
4.9.6砼的养护
混凝土浇筑完后，墩顶混凝土外露面凝固后即用土工布覆盖，并定人经常在模板及土工布上洒水。由于墩身均比较高，使用高压水泵将水输送至墩顶，进行洒水养护，并在拆模之后，立刻采用薄膜进行包裹，阻止水分蒸发，防止混凝土开裂。
5、墩身施工测量控制
由于墩身截面尺寸分为不变和不断变化两种，施工过程中的测量控制工作尤为重要，具体方案如下：
5.1墩身测量放样的主要方法
墩身测量放样的主要方法是“全站仪三维坐标法”，即在墩位附近的控制点上架设仪器(TS06 Power 2”)，直接测量墩身上测点的三维坐标X、Y和高程H，更换控制点再次测量墩身上测点的三维坐标X、Y和高程H，然后将两次测量平均值与对应点的设计值比较，计算出二者的差值，再将点位移至设计位置。
5.2钢筋放样
钢筋安装时安装竖向主钢筋，在定位钢筋上用钢卷尺按照设计位置对竖向主钢筋进行测量放样并进行“粗定位”，然后在竖向主钢筋上用钢卷尺放样，安装水平构造钢筋，待模板安装完成后，调整好钢筋保护层。
5.3墩身空间位置的控制及模板放样
墩身空间位置的控制主要是对影响混凝土成型的模板的空间位置控制，保证模板不侧移，不扭转。控制测量方法：在模板的顶面选取其墩身中心点和4个角点作为测量放样的定位点，用全站仪三维坐标法在预先设置的控制点上先测量各定位点坐标X、Y和高程H，然后根据各点高程H计算各点设计坐标X＇、Y＇,则各点实测坐标X、Y与其设计坐标X＇、Y＇的差值即为模板的调整量，据此可以校正模板至设计位置，以保证墩身的正确空间位置。
模板安装完后对模板进行检查，对其轴线位置，水平标高进行校核，其次检查模板的接缝及错台，用钢尺检查模板的几何尺寸，拉线检查模板的顺直度，校正模板的垂直度。
模板安装允许偏差如下表所示：
表7模板安装允许偏差(mm)
项目
允许偏差
前后左右距中心线尺寸
±10mm
表面平整度
3mm
局部搭接不密贴
1mm
相邻两板面高低差
1mm
相邻模板错台
1mm
空心墩壁厚
±3mm
内外模板轴线位置
±5mm
模板顶面相对高度
10mm
横截面轮廓尺寸
-3mm,+6mm
预留孔横截面尺寸
+10mm
5.4墩身施工测量的主要技术要求
(1)墩身施工测量的控制基准点要经常复测，防止点位移动；
(2)温度、日照和风力对墩身的变形影响较复杂，其对施工测量放样的影响值很难得知。所以对墩身各部位进行施工测量放样时，应尽量选择夜间温度较低、风力较小、外界环境相对稳定的时段进行。
(3)由于墩身的不断增高和混凝土收缩、徐变、风荷载、温度等因素影响，墩身必然会有少量的变化，所以在对墩身各部位的相关位置和变化点进行测量放样时，应避免误差的累积，保证墩身各部尺寸达到设计要求。
6、墩身模板验算
6.1施工概况
①采用泵车匀速浇筑；
②设混凝土浇筑速度≤3m/h;
③设混凝土坍落度50～90mm，则取1.0；
④混凝土施工温度取15℃（按春季施工温度考虑），由此得混凝土初凝时间4h；
⑤混凝土重力密度取25 KN/m3；
⑥混凝土一次性浇注最大高度H=6m；
6.2模板概况
①模板所用材料材质均为Q235钢，拉杆使用φ25精轧螺纹钢；
②外模面板使用用δ6mm钢板制作，竖向使用[10#加强，背楞[12#加强。内模面板使用用δ5mm钢板制作，竖向使用[10#加强，背楞[12#加强，由于内模纵向加支撑，故不验算内模的受力。
③模板按2.0m一节配置，配调节块，可满足所需高度，每节采用φ20螺栓连接。
④主要对面板强度及挠度、竖肋强度及挠度、背楞强度及挠度、拉杆抗拉强度进行验算。
6.3结构验算
6.3.1模板侧压力计算
侧模所受砼侧压力位：
F1= -----------①
F1= -----------②
——外加剂影响修正系数，不掺外加剂取1.0，掺外加剂取1.2；
——砼坍落度影响修正系数，当坍落度小于30mm时取0.85，50～90mm时取1.0，110～150mm时取1.15
F1=0.22×25 KN/m3×6.67h×1×1× m/h =63.54KN/㎡-----------①
F2=25 KN/m3×6m=150KN/㎡ -----------②
根据《模板施工手册》规定取其中较小值，即取①：F1=63.54KN/㎡。
由振捣产生的荷载F按6KN/㎡计算，倾倒混凝土时产生的水平荷载值F按2KN/㎡计算（振捣产生的荷载与倾倒混凝土冲击荷载不同时计算），恒载分项系数取1.2，活载分项系数取1.4，折减调整系数取0.85，则
混凝土侧压力设计值为：F2=63.54KN/㎡×1.2×0.85=64.81 KN/㎡
振捣力 F3=6 KN/㎡×1.4×0.85=7.14KN/㎡。
总荷载 F=F2+F3 =64.81KN/㎡+7.14 KN/㎡=71.95KN/㎡=0.07195N/mm2
6.3.2强度及挠度验算
按面板为四边固定验算面板最大正应力，跨度为：
横向肋间距Lx=300mm ；竖向背楞间距Ly=700mm ；板厚h=6mm
1.面板的强度验算：
取1mm宽的板条为计算单元， q=0.07195 N/mm2×1mm=0.07195 N /mm
由于Lx/Ly≈0.5,则取最大弯曲系数为约为-0.0843，挠度计算系数Kf=0.00261面板所受弯矩最大值：
Mmax= ·q·Lx2=0.0843×0.07195N /mm×（300 mm）2 =545.88N·mm
截面抵抗矩：
Wx= ×1 mm×（6 mm）2=6.0㎜3
面板所受最大正应力为：
σmax= = =90.98N/㎜2＜[σ]=215N/㎜2

γn------截面塑性发展系数，1.0；
[σ]------设计应力，N/㎜2，Q235钢板许用应力为215N/㎜2。
所以面板强度符合设计要求。
面板挠度 Vmax= ,取F=0.07195N/㎜2

β0= = =4.07×106N·㎜
E-------钢板弹性模量，2.06×105 N/㎜2
